STA540+NE5532 2.1三聲道低音炮功放板散件/套件 低音炮音箱用
商品貨號：001246501
商品品牌：其它品牌
銷 售 價：￥55.00 （不含配送費用）
商品評分：10
- 不帶散熱器
| 輸出聲道： | 2.1聲道（雙聲道+低音炮） | 功率范圍： | 31-60W |
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
商品介紹：

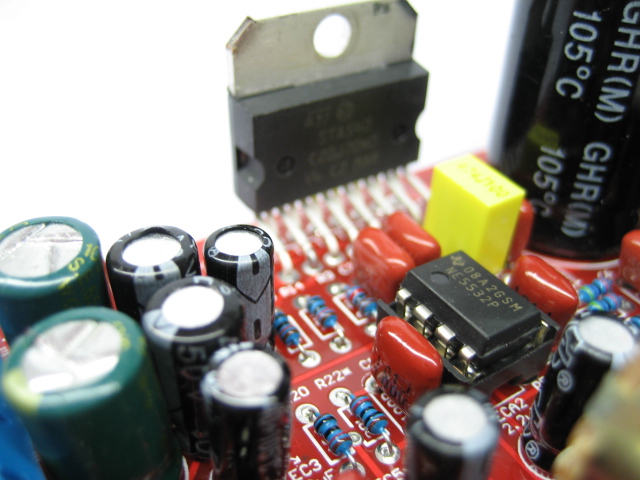

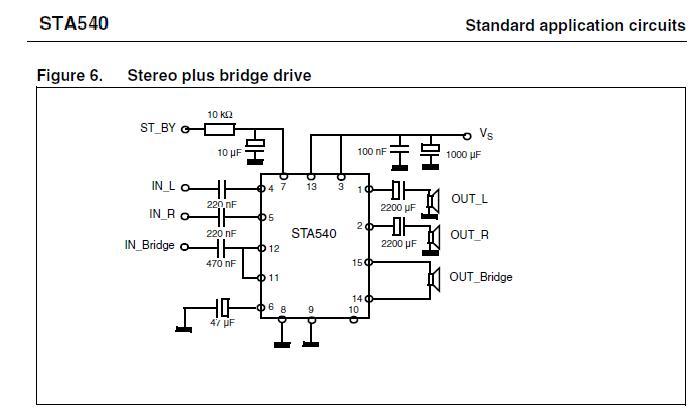

本套件采用一顆原裝進口意法半導體（ST）公司的STA540組成三聲道2.1功放電路，前級及低音處理使用了德州儀器TI品牌 NE5532雙運放電路，外圍元件少，具有靈活使用，可多種電壓供電的特點。單電源直流10V~18 V，交流9V~14V范圍內均可輸入（輸入電壓越高，輸出功率越大）。兩個電位器分別為低音和總音量調節（本電路非傳統使用RC通過電位器來調節高低音頻率，電路上做了中高音處理，低音電路使用低通濾波器，不需要另外增加高音電位器）。
左右衛星可以接2~4~6~8歐姆喇叭，超低音可以接4~8歐姆喇叭，實測左右衛星聲道最大輸出功率可達到13WX2,超低音聲道最大輸出功率可達到38WX1。本品與店內TDA7377 /7379功放板同用一片PCB，應用上的區別在于輸入電壓的范圍不同。
套件PCB使用優質雙面玻纖板，高級紅油阻焊層，布局合理，美觀大方。外圍元件少，無噪音。
本套件價格不包括散熱片在內，需安裝散熱片方可使用，請各位朋友知悉
因每批到貨批次不同，板上元器件會有外觀上的稍許差別，圖片不再另行更換，以實物為主，我們保證使用相同或更好的品質！

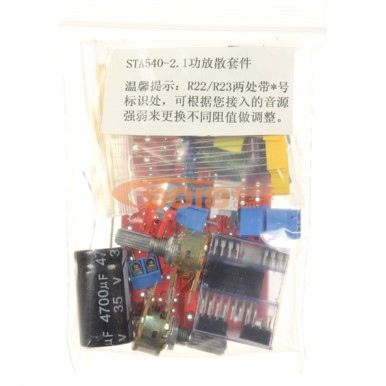

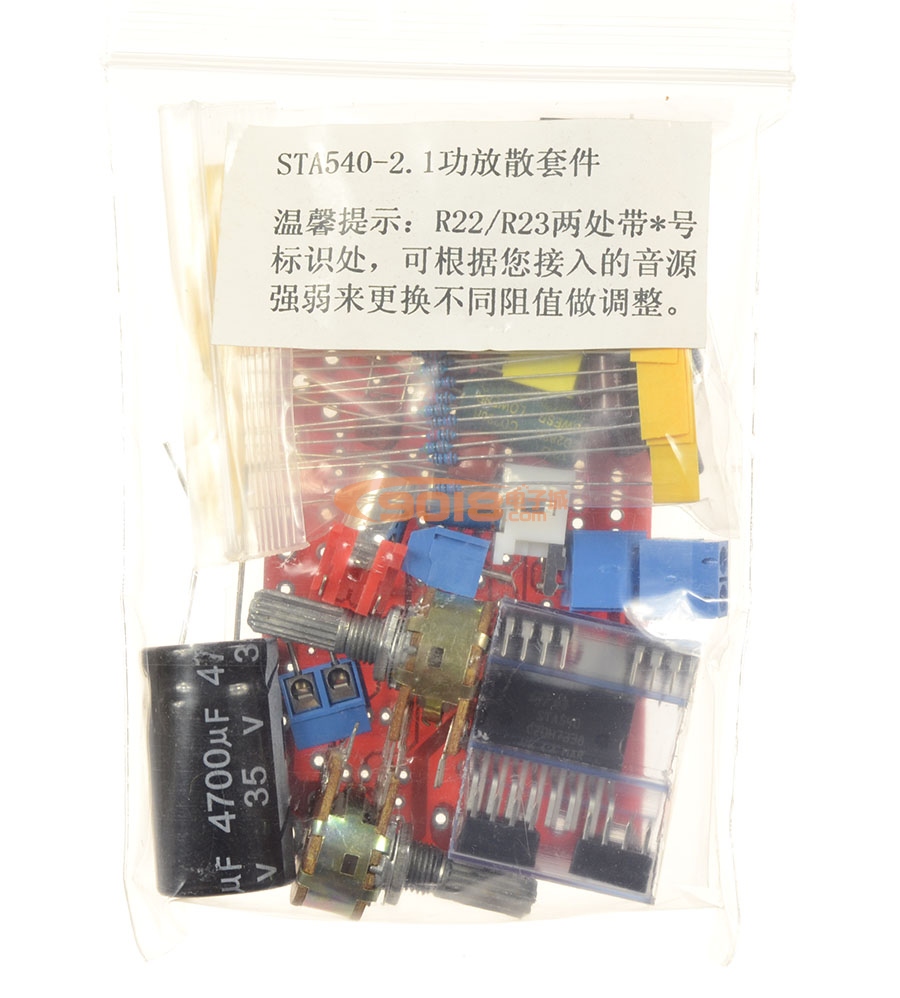

發貨是一片空板及板上所有配用的元器件，需要您自己懂電子技術，且有一定的動手能力才能完成安裝哦！焊接也很簡單，PCB板上已經有元器件標識，只要按標識插入焊接即可。
本品為散件，能否完成焊接、正常工作與您的動手能力有直接關系，散件裝好恕不提供售后！
焊接中的板子，將元器件插入板上對應的位置，再在PCB板反面將腳位焊牢

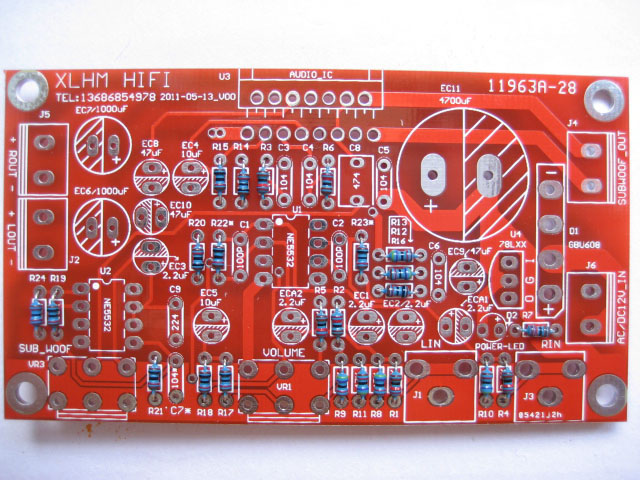

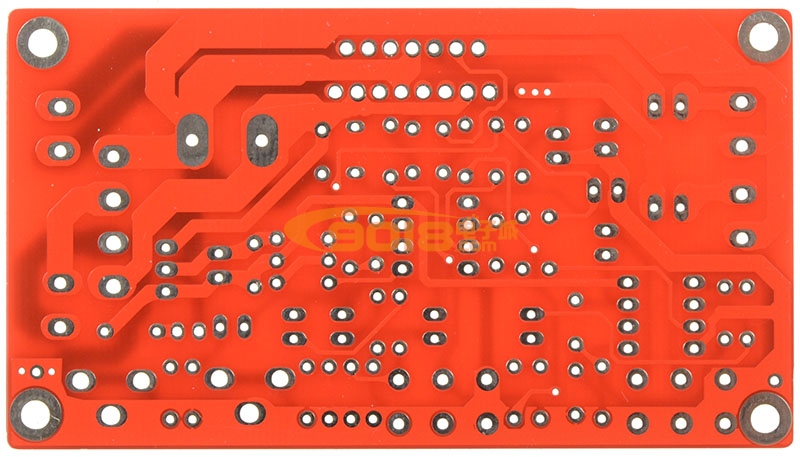

PCB規格：長90MM 寬50MM

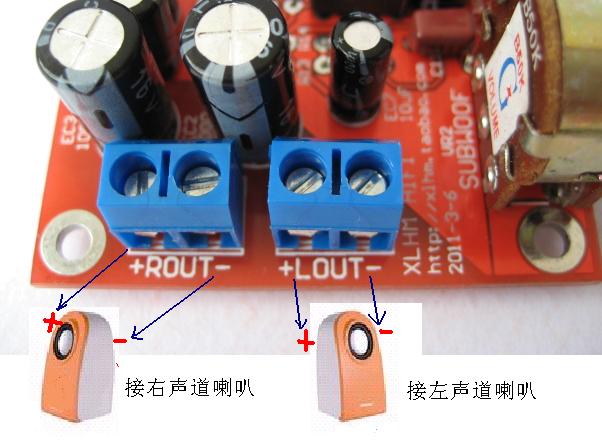

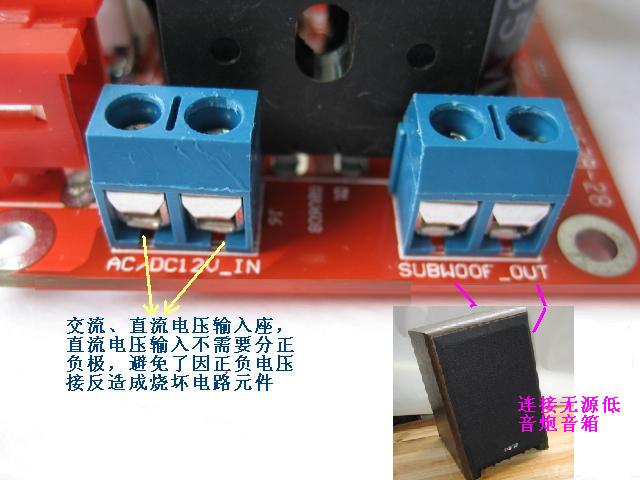

接線示意圖如下：

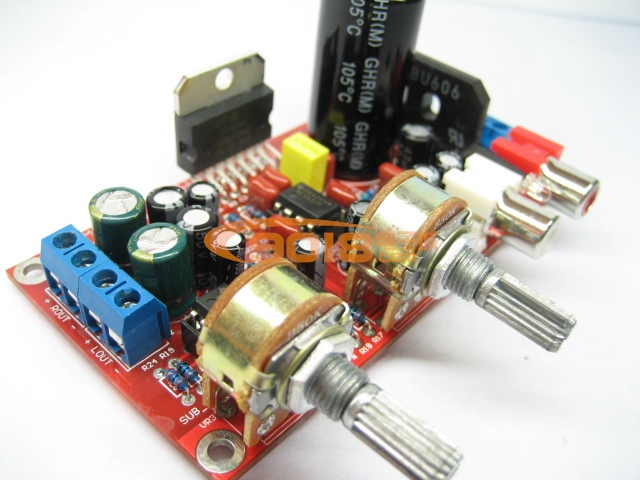

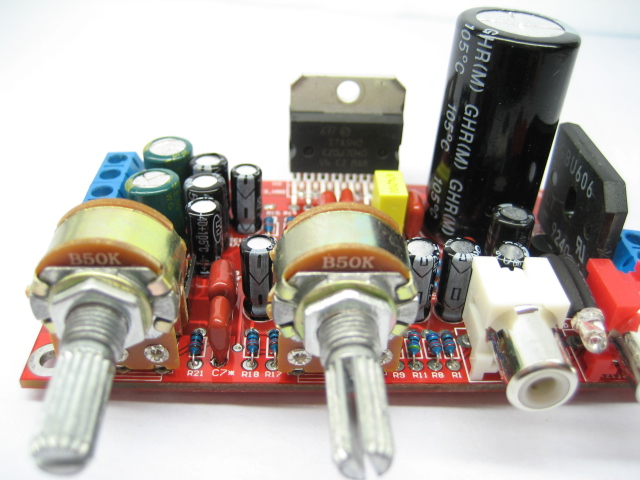

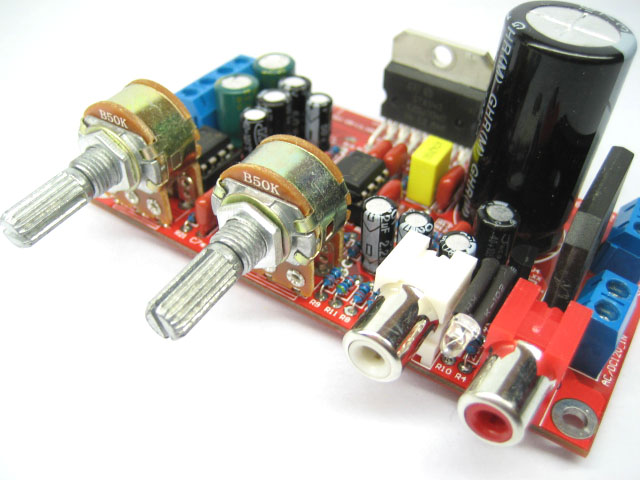

焊接好的板子：
重要申明：DIY套件在焊接、制作中，需要您具備一定的電子技術及動手能力方可順利安裝及使用，我們保證套件的元件都是全新原裝的，散套件均可提供安裝教程（購買產品后請與客服聯系索?。?。因功放套件方案是為音響廠所開發，與其有協議，電路圖不可外發，所以請各位客戶諒解！沒有剪腳焊接前有質量問題可以退換，人為或者焊接后元件損壞以及制作不成功的，我們不提供任何退換服務。
-
