商品貨號:001981401
商品品牌:昊極
市 場 價:¥350.00
銷 售 價:¥318.00 (不含配送費用)
商品評分:10 (共 0 人評論,4 個咨詢)
本電機為實驗原型產品,外形直徑78MM,力矩大,調速平滑,可作為一般動力直驅免去減速齒輪從而提高效率,核心部件采用金屬支撐,非關鍵部件采用工程塑料作為支撐骨架,可滿足要求不高、對動力有小量需求的場合,或作為教學模型演示用,也可根據應用強度定制全金屬骨架和提高功率,有此需求請聯系本站客服。本電機為永磁式三相直流無刷電機,需加購適配的無刷電機驅動器方可使用。同時這也是一款發電機,接受外力傳動(如水力、風力、手搖、跑步機、斯特林發動機等)時可輸出三相交流電,加接三相整流橋即可轉換成直流使用,給電瓶充電。因本電機結構簡單,拆卸和組裝方便,安裝固定方式靈活多變,可多個同軸并聯獲得多倍功率輸出。轉軸底部端面有一個M4絲孔,可用于安裝磁性編碼器磁環(如AS5048、TLE5012等低成本磁編碼器,可測量轉子位置角度),再適配ODrive之類的開源直流伺服驅動器,整合成一套直流伺服無刷驅動方案,是前期產品研發、DIY制作各類模型玩具、小型發電機之佳選。
配圖僅供參考,產品迭代更新優化升級,實物細節可能會所不同,請購前知曉。謝謝!
本品采用標準磁路設計,外殼與定子構成磁通回路有效地提升電磁轉矩,加上優秀的極槽組合,最大限度提高電機綜合性能。定子采用霍爾嵌入式定位槽設計,使霍爾元件能夠準確地測量轉子位置,令三相繞組無刷換向更為精準,確保電機正反轉性能一致。特別注意:本品未經細致的動平衡矯正,電機在高轉速區間可能會有振動,出貨時盡量降低振動值,但不能保證具體數據。
一、產品參數:尺寸:直徑78*厚36mm(不含出軸)重量:約350g軸徑:8mm,出軸12mm定子:直徑67*厚10mm額定電壓:DC24V額定功率:116W額定電流:5.9A額定轉速:2650A額定轉矩:0.42N·m轉換效率:83%空載電流:0.5A轉速常數(KV):125RPM*V轉矩常數(KA):0.0787Nm*A空載轉速:3006RPM繞組數據:線徑0.8*14匝*18槽引線長度:30cm引線材質:18AWG硅膠線霍爾相角:120度相線說明:綠=A(U),黃=B(V),藍=C(W)霍爾線序:紅=正,黑=負,綠=A(U),黃=B(V),藍=C(W)霍爾電壓:DC5V
二、機械特性數據:

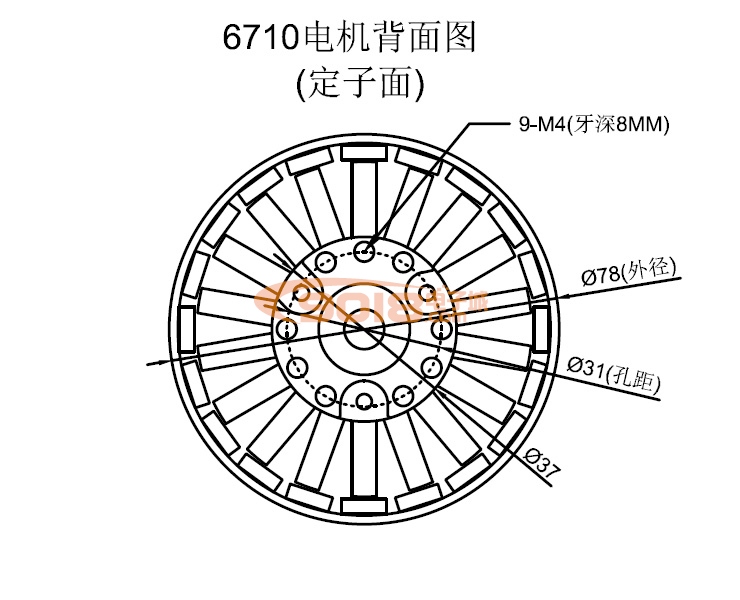

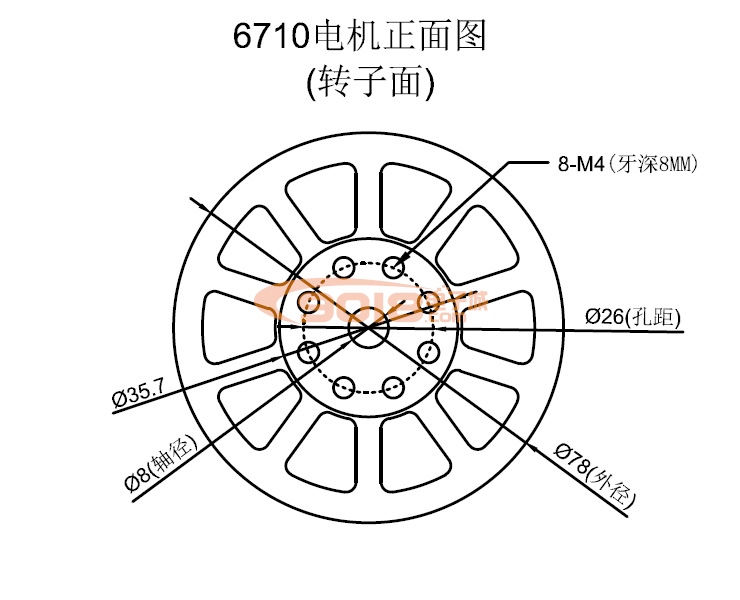

三、產品尺寸圖:

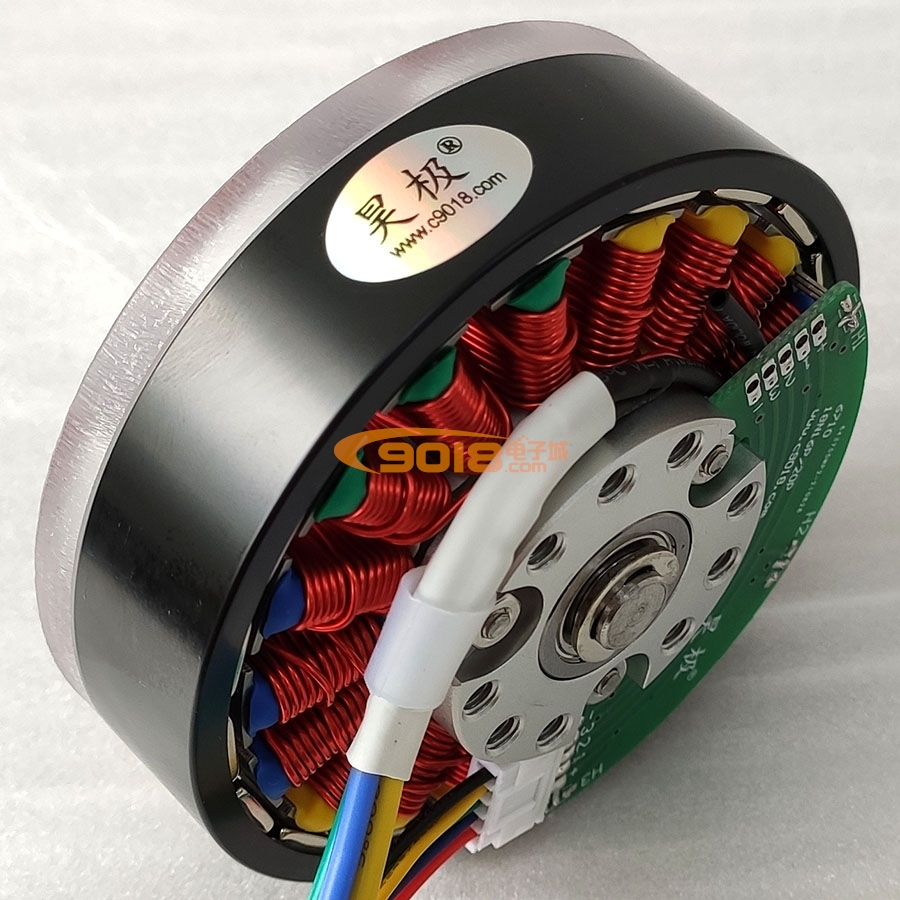

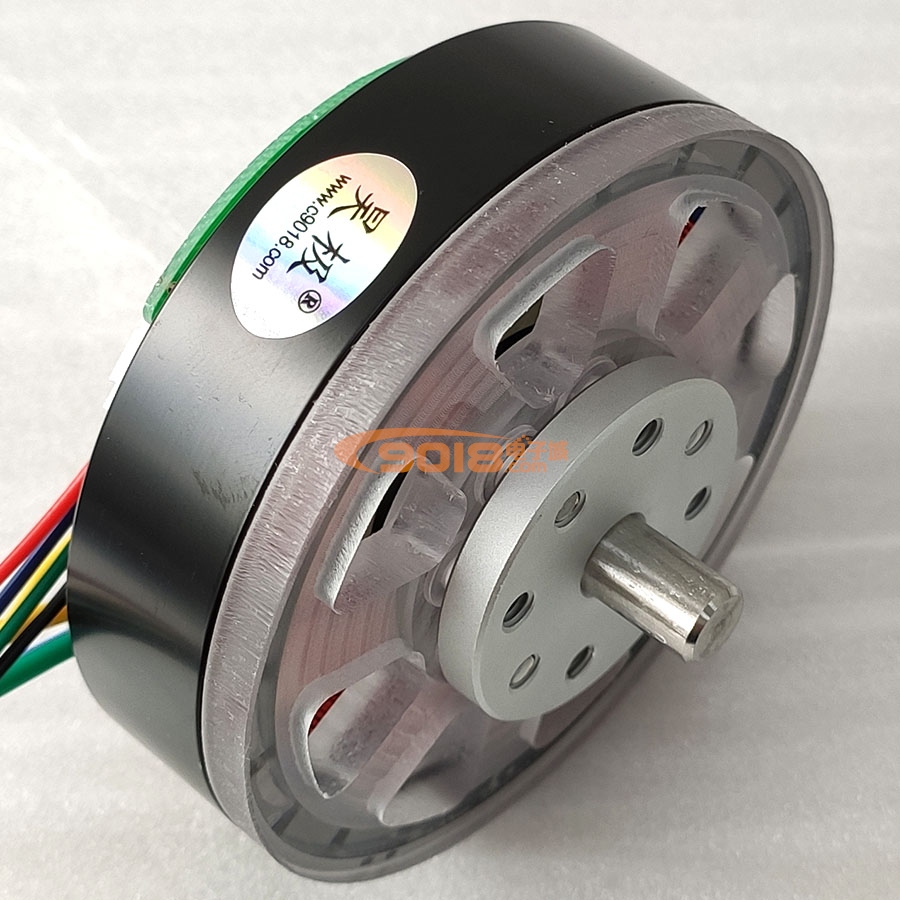

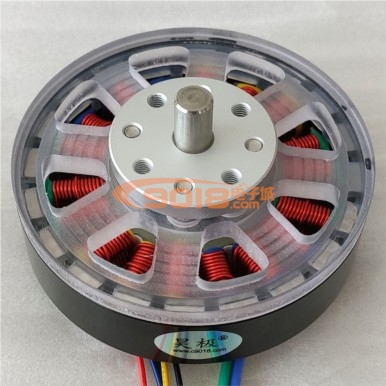

四、產品圖片:
