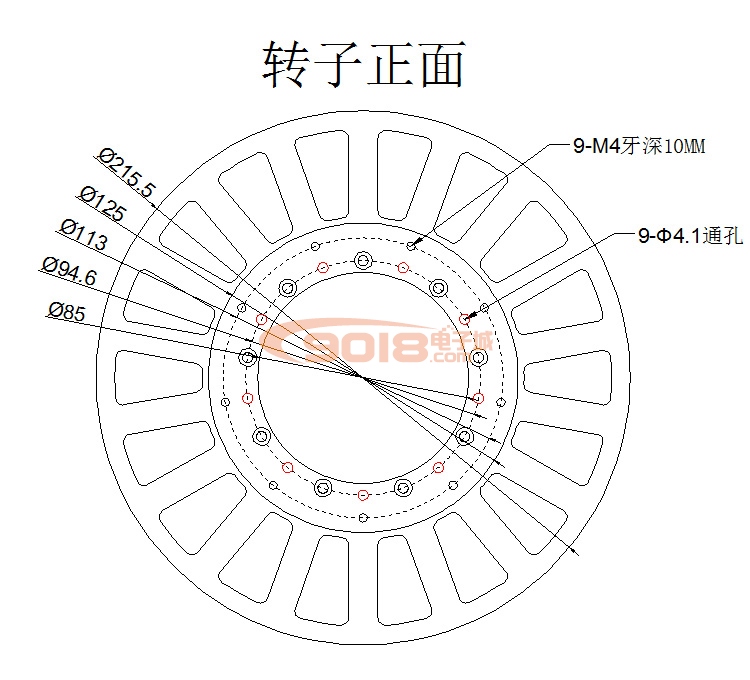

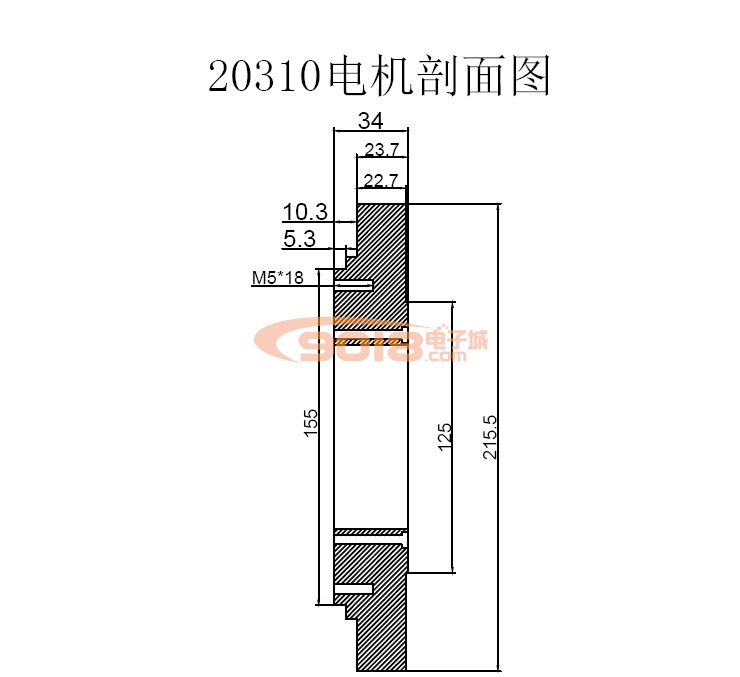

這是一款效率較高的有感有霍爾永磁直流無刷力矩電機，最大額定輸出扭矩可達10Nm，系自主研發原創作品，切勿抄襲。本品外形直徑215.5MM，扁平超薄型，厚度僅34MM，全金屬外殼。由于外轉子直徑大，力臂效應明顯，相較于同等功率長筒型電機，力矩更大，轉速更低，可作為動力直驅免去減速齒輪從而提高效率，降低噪音。本電機采用鋁合金作為支撐骨架，具有重量輕，調速平滑，扭矩密度大等特點。該電機從結構上看是永磁式三相式同步電機,，需加購適配的無刷電機驅動器方可使用，由于其極對數多，具有較高的細分?jǐn)?shù)，故又適用于變頻同步驅動調速或者位置控制，實現類似于步進電機的角度控制，按三相六拍控制最低分辨率可達2度一個角位移，對用于精度要求不高不需要加編碼器的場合也是可考慮的。同時這也是一款發電機，接受外力傳動（如水力、風力、手搖、跑步機、斯特林發動機等）時可輸出三相交流電，加接三相整流橋即可轉換成直流使用，給電瓶等各種設備充電、供電。因本電機結構簡單，拆卸和組裝方便，安裝固定方式靈活多變，大中空軸設計，電機軸正反兩個端面均可用于固定負載（或者一端加裝旋轉編碼器），結構緊湊，是各類行業產品研發動力來源之選。

配圖僅供參考，產品迭代更新優化升級，實物細節可能會所不同，請購前知曉。謝謝！

本電機采用一顆定制國產大直徑滾珠軸承連接定子和轉子，結構簡單可靠，可承受徑向、軸向及來自各個方向的傾覆力負荷，確保電機持久運行。因產品尺寸較大，受限于外殼加工精度、軸承精度等原因，可能導致電機在運轉過程中出現不同程度的振動、脈動、異響等問題，請盡量將定子固定于剛性較好的金屬支架上，此類問題并非質量問題，本司不予受理此類售后申請。本電機槽極組合為54槽60極，其繞組利用率高，磁勢聚合度高，電磁轉矩大，可最大限度提高電機綜合性能。定子鐵芯沖片采用霍爾嵌入式定位槽設計，使霍爾元件能夠準確地測量轉子位置，令三相繞組無刷換向更為精準，確保電機正反轉性能一致。

此產品未經過長時間連續運行測試驗證，定子繞組也未作浸漆等常規工藝處理，故我司不對用戶的具體應用負責，懂行的客戶可根據電機尺寸建立有限元模型進行物理載荷分析，以確保電機是否適合自己的需求，產品本身不提供免費售后質保，請根據自身工況酌情選用，留出足夠的功率余量，避免電機發生故障損壞，由我司工程師對用戶提供售后免費咨詢及產品相關技術支持。電機配套的驅動器可直接調速（電位器0~5V模擬電壓或PWM調速）轉速空載最低可至15秒旋轉一圈，得益于其采用的多槽多極結構及霍爾傳感器元件，確保其極低速下也能正常工作。所配套的驅動器僅供測試使用，不能保證長期穩定無故障運行，高功率負載工作時，請注意加強驅動器散熱，或者自行配備功率更大、功能更為完備的工業級驅動器（要求額定電流15A以上）。電機帶載工作時，其繞組線圈（銅損）、鐵芯（鐵損）、軸承（磨擦）均會發熱，三個熱源聚合后構成定子溫升，安裝時，請將定子基座緊密貼合于導熱性能良好的金屬支架上，必要時可在貼合面上涂上導熱硅脂，以充分利用金屬支架將熱量導出，降低溫升。本電機殼體為開放式結構，具備良好的自然散熱條件，若條件允許，可加裝散熱風扇輔助散熱，電機扭矩和功率還可以再度提升。

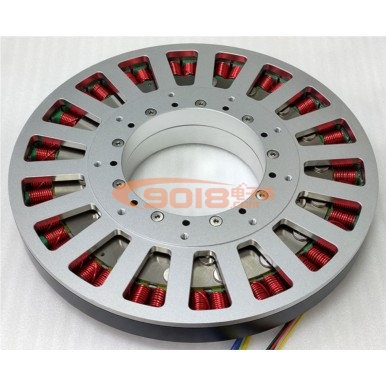

三、產品圖片：

四、產品圖片：
