此產品即將停產,請關注全金屬外殼高性能升級版:
http://www.298630.com/detail/BLDC-D14810-36N40P-Motor.html

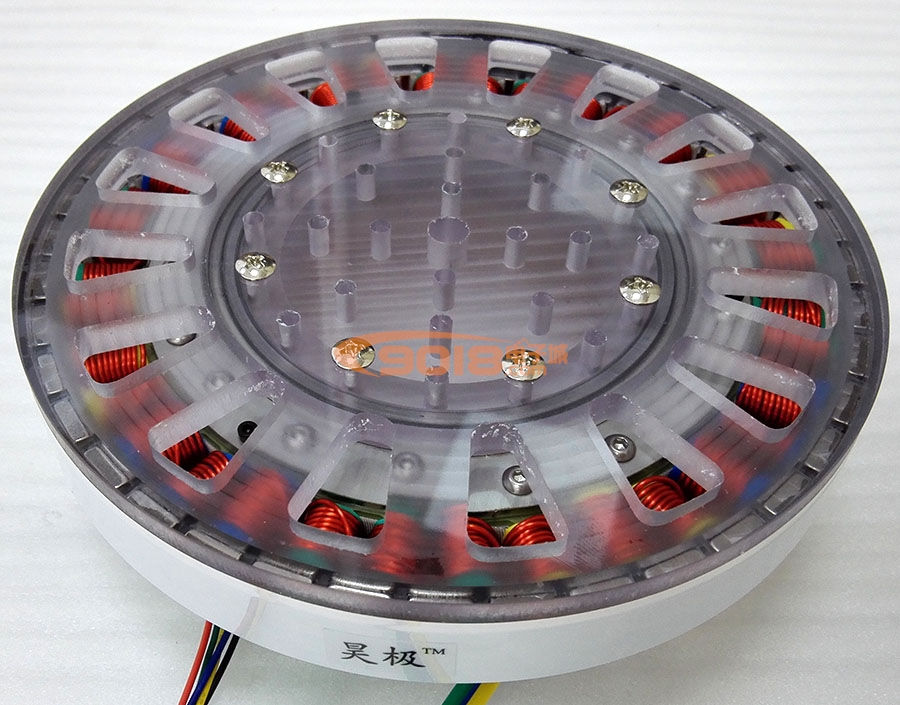

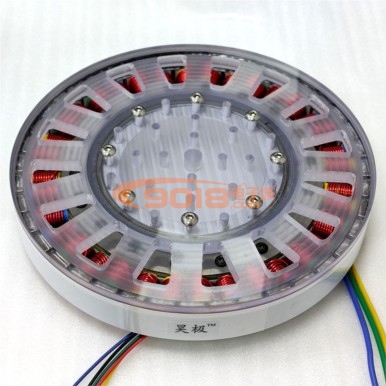

本電機為實驗原型產品,外形直徑160.1MM,力矩大,調速平滑,可作為一般動力直驅免去減速齒輪從而提高效率,主體采用高強度工程塑料作為支撐骨架,經CNC數控機床精密加工而成,并配以鋼板加固其結構強度。可滿足要求不高、對動力有小量需求的場合,或作為教學模型演示用,也可根據應用強度定制全金屬骨架和提高功率,有此需求請聯系本站客服。本電機為外轉子永磁三相直流無刷電機,即外圈(外殼)內貼有永磁體的轉子轉動,內電樞線圈定子固定不動,無碳刷,需加購適配的無刷電機驅動器方可使用。同時這也是一款發電機,接受外力傳動(如水力、風力、手搖、跑步機、斯特林發動機等)時可輸出三相交流電,加接三相整流橋即可轉換成直流使用,給電瓶充電。本電機結構簡單,拆卸和組裝方便,安裝固定方式靈活多變,可多個并聯獲得多倍功率輸出,轉子為無軸平板式設計,是前期產品研發、DIY制作各類模型玩具、小型發電機之佳選。
配圖僅供參考,產品迭代更新優化升級,實物細節可能會所不同,請購前知曉。謝謝!
本品為單軸承結構,采用一顆國產大直徑深溝球滾珠軸承連接定子和轉子,結構簡單可靠,成本低廉,免去多軸承帶來的同心度偏差、間隙配合裝配困難等問題,運轉更順暢。因深溝球軸承不能承受較大的軸向負荷,原則上不宜直接承接負載,應通過軟性聯軸器對外傳遞扭矩。因軸承本身存在自然游隙,可能導致電機在某個特定轉速下發生共振、異響等問題,一般情況下施加適度的軸向負載便可有效抑制此問題,并非質量原因,本司不予受理此類售后申請。本品采用標準磁路設計,外殼鋼圈為導磁體可與定子鐵芯構成磁通回路充分利用電磁轉矩,加上優秀的極槽組合,最大限度提高電機綜合性能。定子采用霍爾嵌入式定位槽設計,使霍爾元件能夠準確地測量轉子位置,令三相繞組無刷換向更為精準,確保電機正反轉性能一致。特別注意:本品未經細致的動平衡矯正,電機在高轉速區間可能會有振動,出貨時盡量降低振動值,但不能保證具體數據。
此產品為工程原型機,未經過長時間連續運行測試驗證,故我司不對用戶的具體應用負責。本品采用單軸承結構,若轉速過高(大于1000轉)可能導致軸承及鐵芯發熱,請密切關注其溫升情況。本電機配套的驅動器可直接調速(電位器0~5V模擬電壓或PWM調速)轉速空載最低可至10秒旋轉一圈,得益于其采用的多槽多極結構及霍爾傳感器元件,確保其極低速下也能正常工作。
本電機為無軸式結構,中心定位孔徑為8mm,可按需在0~65mm范圍內擴孔,或按要求的孔距打孔(孔徑需在4mm或以上),如需定制請聯系客服,需適當增加費用。
產品規格:
尺寸:直徑160.1*厚36mm
重量:約1.35kg
中心孔:孔徑8mm,可用于同心定位,可按需定制(0~65mm范圍內開孔等)
定子:直徑148*厚10mm
繞組數據:0.9*11匝*36槽
槽極結構:36N40P
引線長度:25~30cm
霍爾相角:120度
相線說明:綠=A(U),黃=B(V),藍=C(W)
霍爾線序:紅=正,黑=負,綠=A(U),黃=B(V),藍=C(W)
霍爾電壓:DC5V
電氣參數:
轉速常數(KV):33RPM/V
工作電壓:DC12V~48V
空載轉速:KV*電壓
額定功率:12V=48W,24V=130W,48V=400W
額定轉速:12V=280PRM,24V=600PRM,48V=1180PRM
額定轉矩:12V280PRM@1.6N*m,24V600PRM@2.1N*m,48V1180PRM@3.6N*m
額定電流:12V/5.5A,24V/6.9A,48V/11A
轉換效率:12V48W≈74%,24V140W≈81%,48V400W≈84%
上述電氣參數經特定條件下實測獲得后導入RMxprt模型進行仿真計算,從而推算出其在12V、24V、48V直流電壓下的電流、轉矩、功率密度變化等特性,僅供參考。
