TDA2030A+NE5532 2.1三聲道低音炮功放板散件/DIY電子制作套件
商品貨號：001244701
商品品牌：其它品牌
銷 售 價：￥55.00 （不含配送費用）
商品評分：10
- 不帶散熱器
-
功放用100W環型電源變壓器（環牛）雙12V/18V/24V銷售價：￥65.00
| 輸出聲道： | 2.1聲道（雙聲道+低音炮） | 功率范圍： | 31-60W |
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
商品介紹：

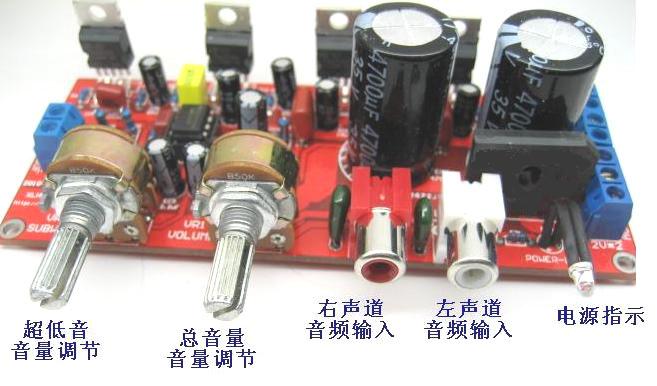

本套件采用四顆原裝進口意法半導體TDA2030A，其中兩顆負責左右衛星聲道的中高音音頻放大，功率最大2*18W，另外兩顆組成BTL低頻放大，功率最大36W。低音部份的處理采用原裝TI進口雙運放電路NE5532，其他元件均采用優質品牌器件，保證的聲音的還原。為方便用戶連接音源設備，本套件采用了RCA插座。兩個電位器分別控制總音量與重低音音量，（本電路非傳統使用RC通過電位器來調節高低音頻率，電路上做了中高音處理，低音電路使用低通濾波器，不需要另外增加高音電位器）本套件同時可兼容使用TDA2050、LM1875。
電源參數：交流雙12V 功率30W以上（IC的發熱量與輸入電源功率成正比） (注：不可以使用單電源連接使用，比如筆記本電腦電源就是單電源）。

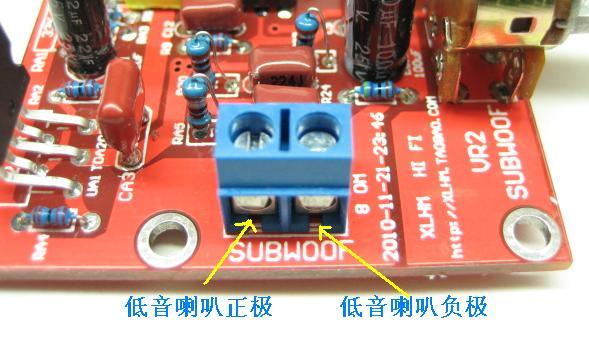

輸出阻抗：左右衛星喇叭4歐姆至8歐姆 低音喇叭8歐姆（切記）
為了保證產品的音質，也同時保證我們聽到產品發出的聲音是相同的，請您按照上述參數來輸入，并按照我們給出的接線圖連接，連接雙電源變壓器輸入時，請千萬注意三條線的正確接入，否則通電就燒壞IC，謝謝合作！如您使用了不適用的電源及喇叭而影響到功放正常工作，請您仔細檢查相關輸入及輸出是否合理！

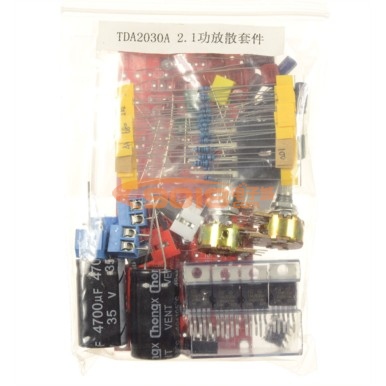

35元為散件價格（不包括散熱器。因四個TDA2030A的發熱量大，請配用體積足夠大的散熱裝置），發貨是一片空板及板上所有配用的元器件，需要您自己懂電子技術，且有一定的動手能力才能完成安裝哦！焊接也很簡單，PCB板上已經有元器件標識，只要按標識插入焊接即可。
本品為散件，能否完成焊接、正常工作與您的動手能力有直接關系，散件裝好恕不提供售后，請各位了解，如您需要安裝教程，請與旺旺客服聯系，謝謝合作！

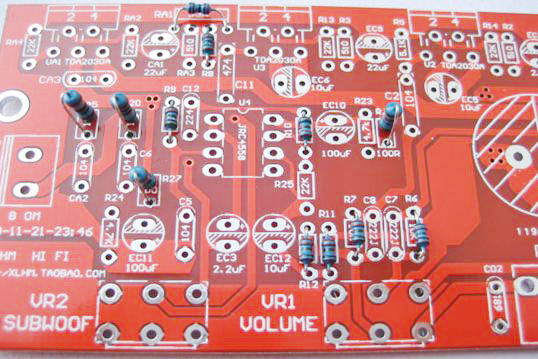

焊接中的板子：對應板上的標識插入（新版為5532運放）
本套件需安裝散熱片才能通電工作，安裝散熱片時請同時裝好絕緣片、
矽膠片，涂上導熱硅脂，各位朋友焊接好試機時切記！否則容易因操作
不當燒壞功放IC！

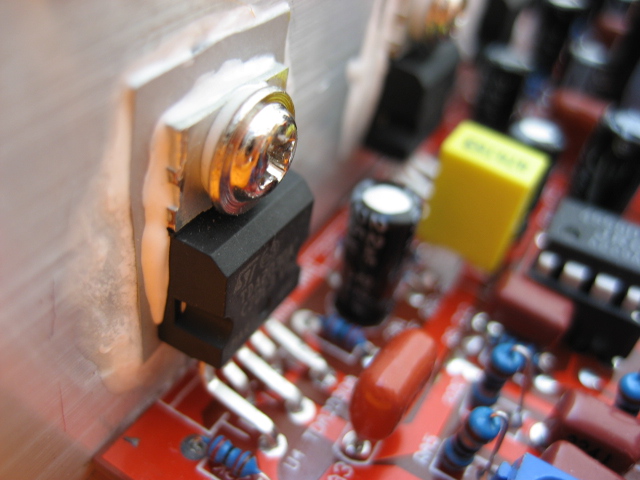

安裝散熱片的絕緣料的次序（本品不含圖片上的散熱片，需另配）

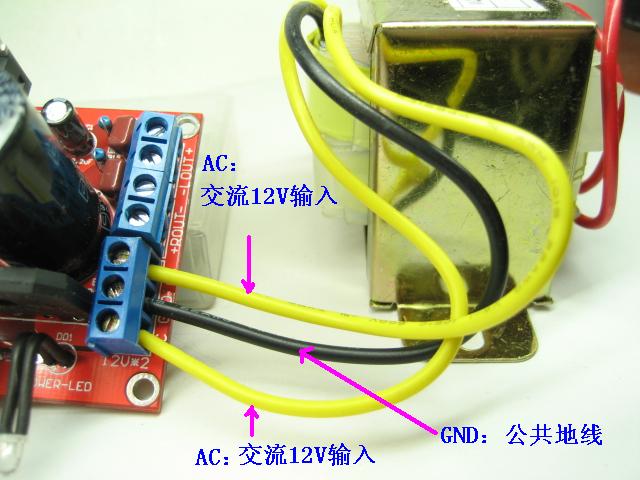

交流雙12V電源變壓器的三條線的輸入（本品不含圖片上的電源變壓器）

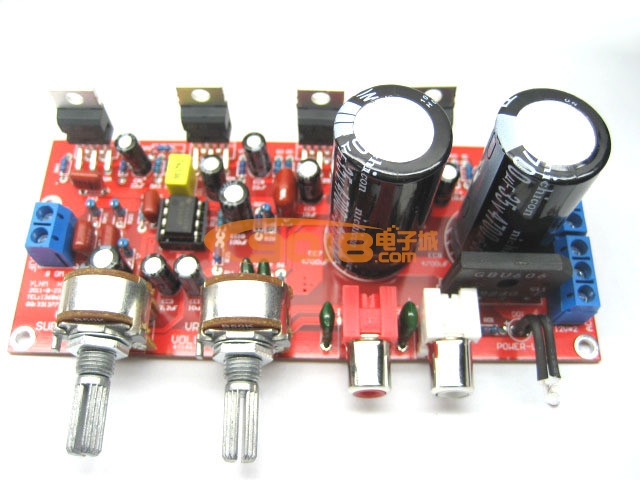

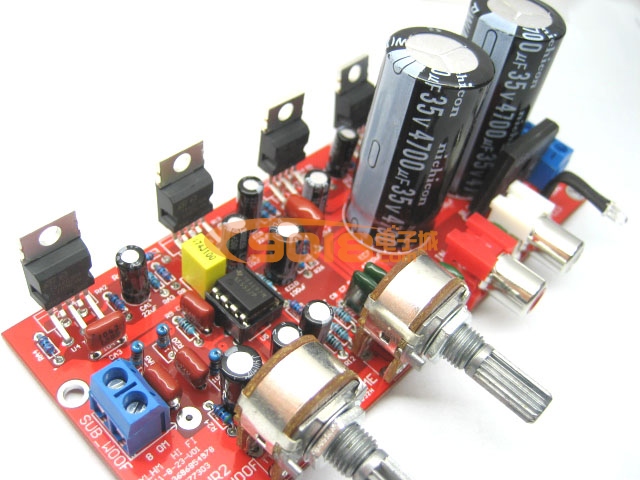

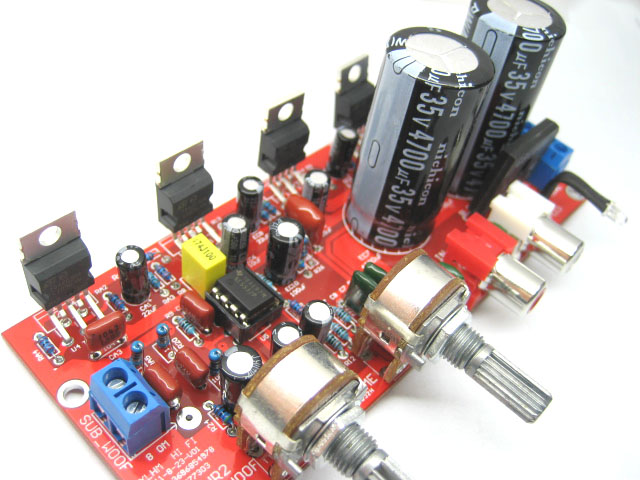

焊接完成的板子
因每批到貨不同，板上配件批次及外觀上會稍有不同，但我們保證使用相同或品質更好的元件哦！

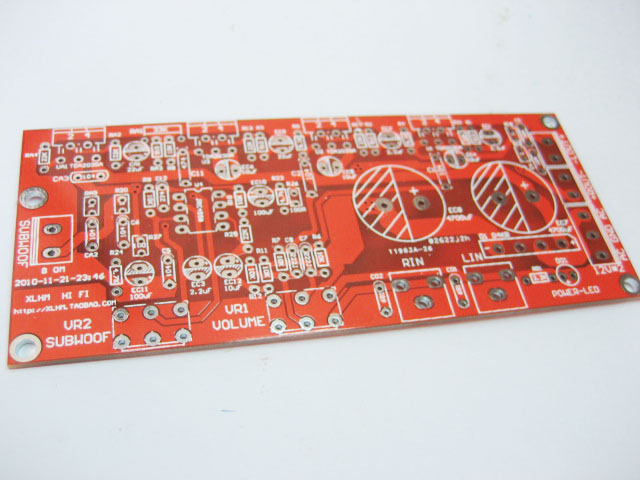

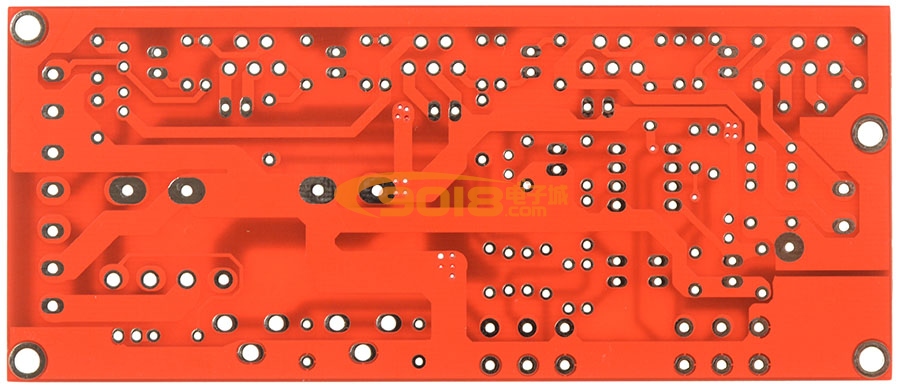

空PCB板：
-
