商品介紹:

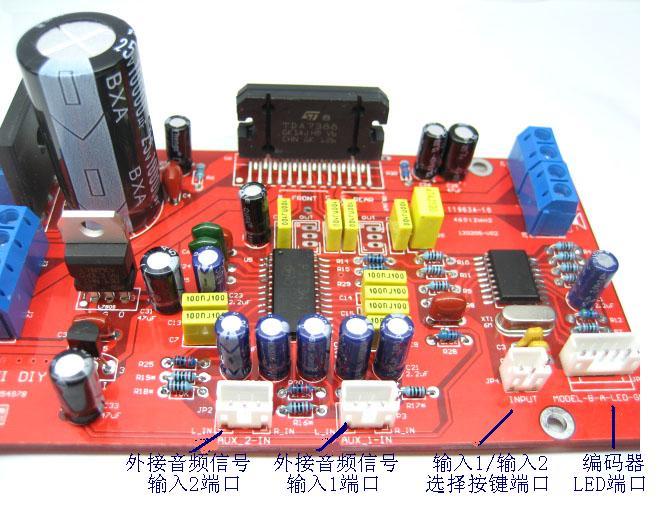

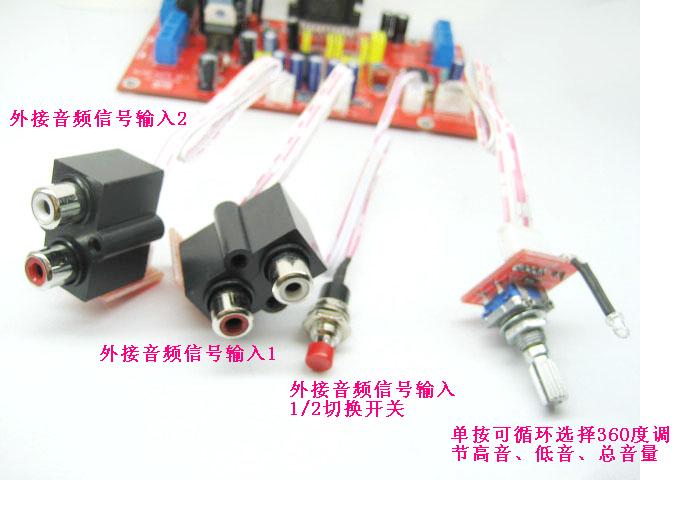

本套件采用原裝意法半導體(ST品牌)的TDA7388音頻功放IC,音色優美,Hi-Fi級四聲道輸出。TDA7388采用MOSFET放大,具有失真小,低噪音,抗干擾能力強等優點,BTL四聲道輸出,最大輸出功率可達4 x 41W 。本電路使用一顆單片機(CPU)來控制音效,與廣范應用在車載影音,液晶電視等產品中的電子音量集成電路(PTC品牌) PT7313負責音量及音效處理,整體音效低沉有力,中高音清晰分明,音質極佳。用一顆帶輕觸按鍵的編碼器選擇并調節:高音/低音及總音量,帶兩路外接音頻信號輸入,由一個輕觸按鍵通過CPU控制:AUX_1和AUX_2的輸入選擇(比如:AUX_1連接DVD音源,AUX_2連接電腦或MP3音源,通過選擇按鍵就可以輕松轉換音源信號的輸入,不用拔插連接線)。實現兩路音源輸入,操作非常簡便。帶斷電記憶功能,記憶斷電前的總音量。特別適合汽車音響升級或DIY四聲道家庭影院功放,該電路工廠一直在量產的成熟方案。是愛好DIY朋友的選擇。
本電路單電源供電設計,直流12V--16V,交流9V--12V(注:供電電流最小3A,3A以上音效會更好。電流小會影響音效,嚴重時會引起電路工作失常等問題)非常適用在電源電路如汽車、摩托車、電動車及多媒體音響的改裝,提升您的音響音質。

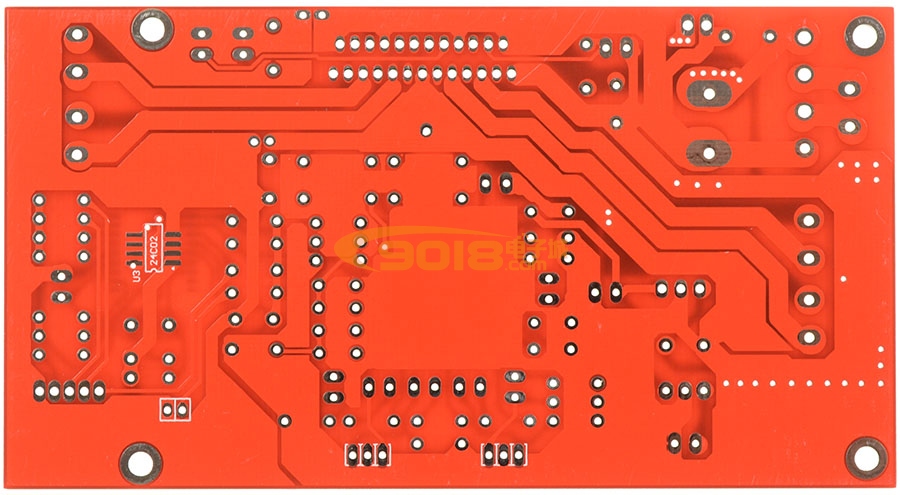

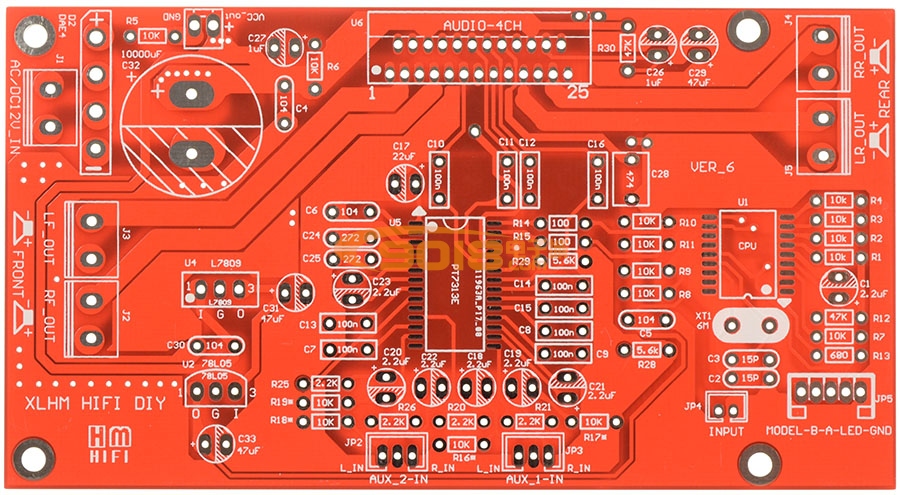

套件PCB使用優質雙面玻纖板,高級紅油阻焊層,噴錫沉銅工藝,布局合理,美觀大方,品質可見,板上元件參數標識清晰,適合DIY朋友們享受自己動手焊接組裝的樂趣!
PCB規格:長120MM 寬65MM
本套件價格不包括散熱片在內,需安裝散熱片方可使用,請各位朋友知悉
因到貨批次不同,板上元器件會有外觀上的稍許差別,圖片不再另行更換,以實物為準,我們保證使用相同或更好的品質!

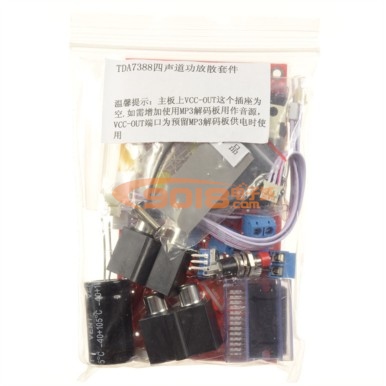

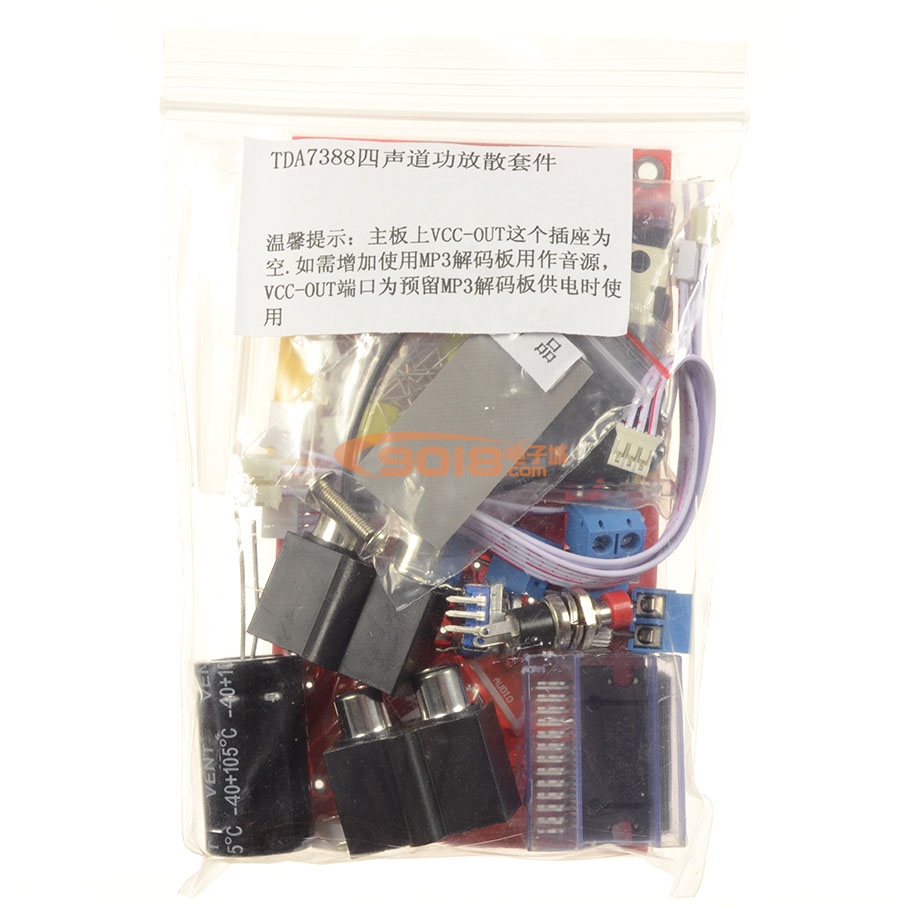

散件發貨是一片空板及板上所有配用的元器件,需要您自己懂電子技術,且有一定的動手能力才能完成安裝哦!焊接也很簡單,PCB板上已經有元器件標識,只要按標識插入焊接即可。


使用描述如下:

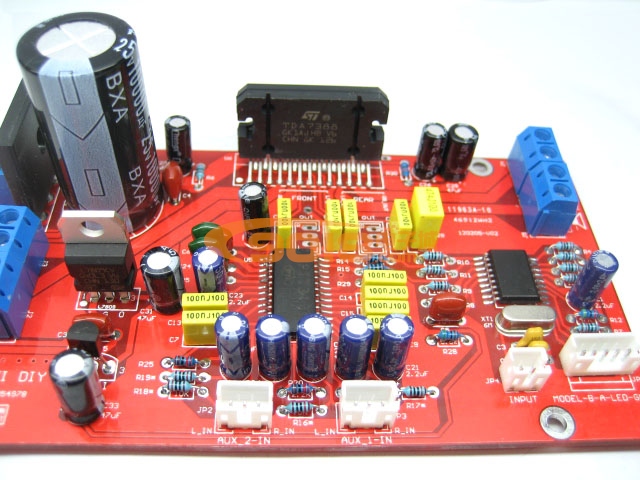

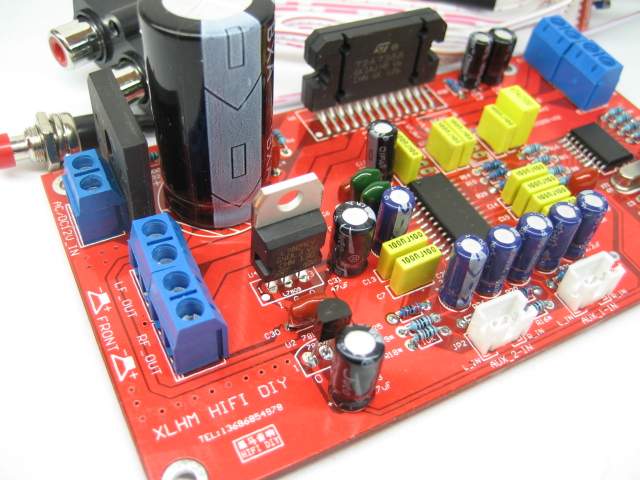

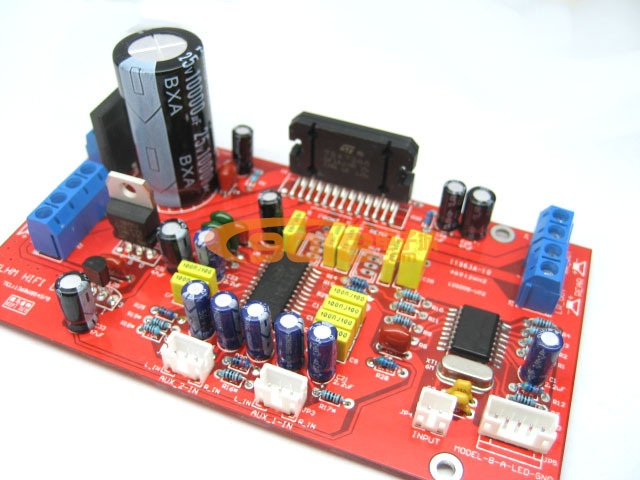

完成焊接的板子

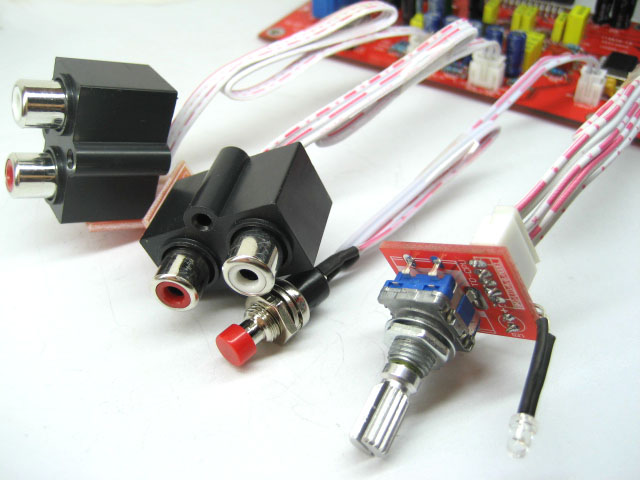

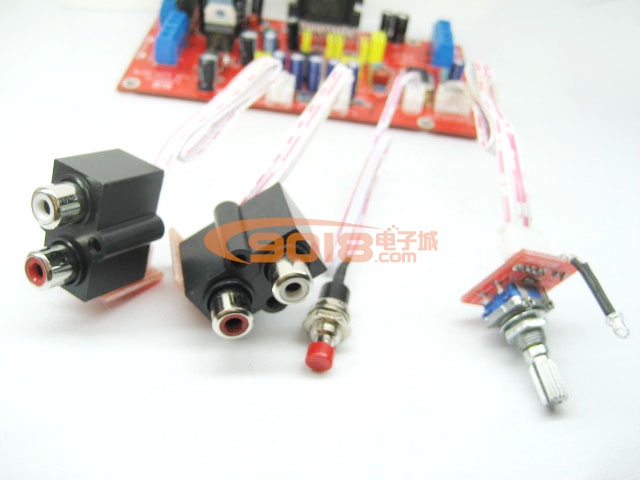

安裝編碼器時,請把編碼器安裝在白色絲印這一面,否則用編碼器調節音量的方向是反的哦~~

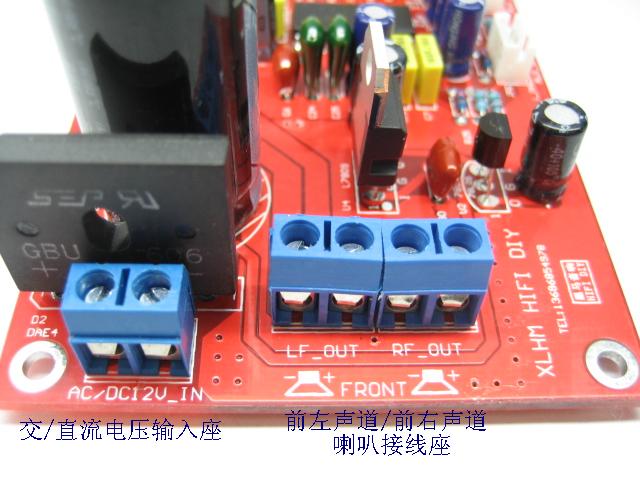

在這個電源接線座輸入直流(DC)電壓,可以不分正負極接入,因為輸入電壓通過了整流橋。

重要申明:DIY套件在焊接、制作中,需要您具備一定的電子技術及動手能力方可順利安裝及使用,我們保證套件的元件都是全新原裝的,散套件均可提供安裝教程(購買產品后在線發送,需要請聯系客服索取)。因功放套件方案是為音響廠所開發,與其有協議,電路圖不可外發,所以請各位客戶諒解!沒有剪腳焊接前有質量問題可以退換,人為或者焊接后元件損壞以及制作不成功的,我們不提供任何退換服務。
