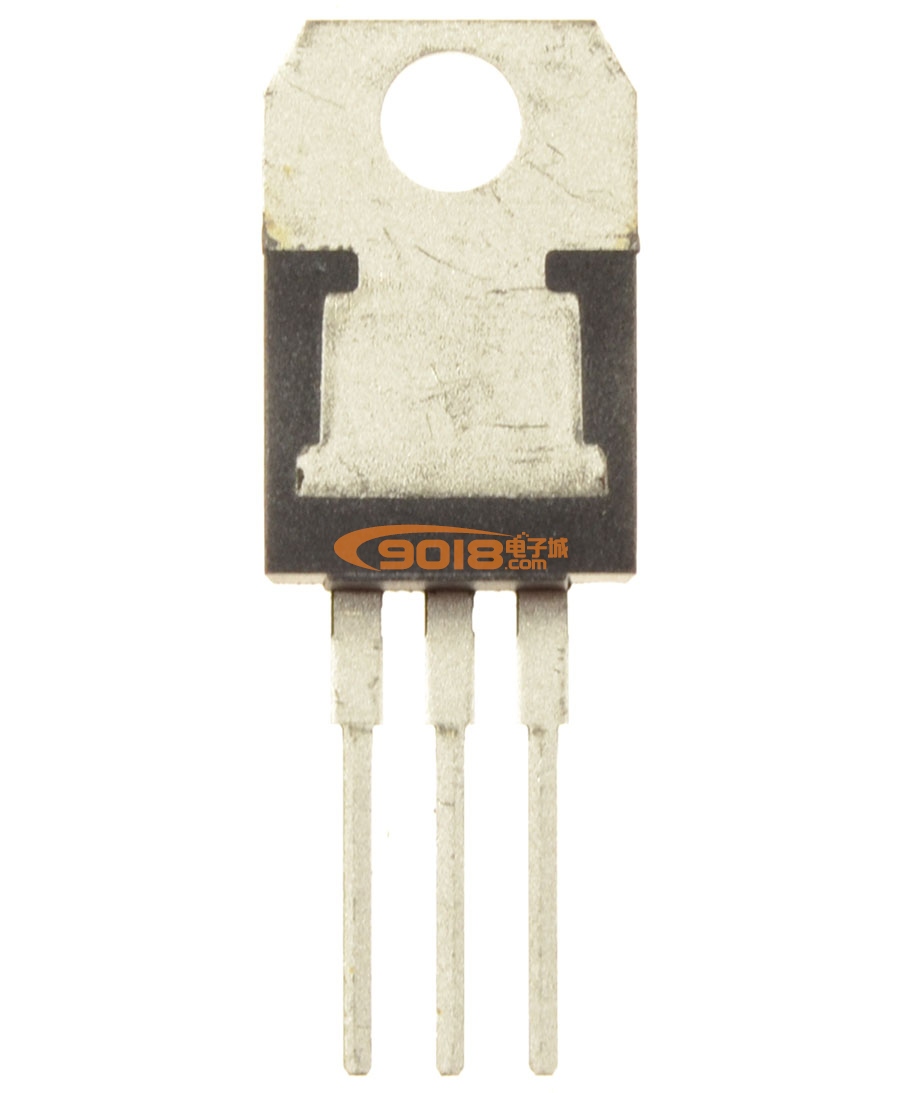

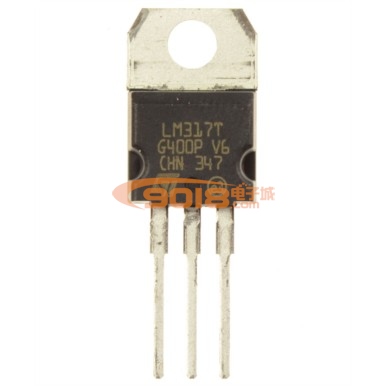

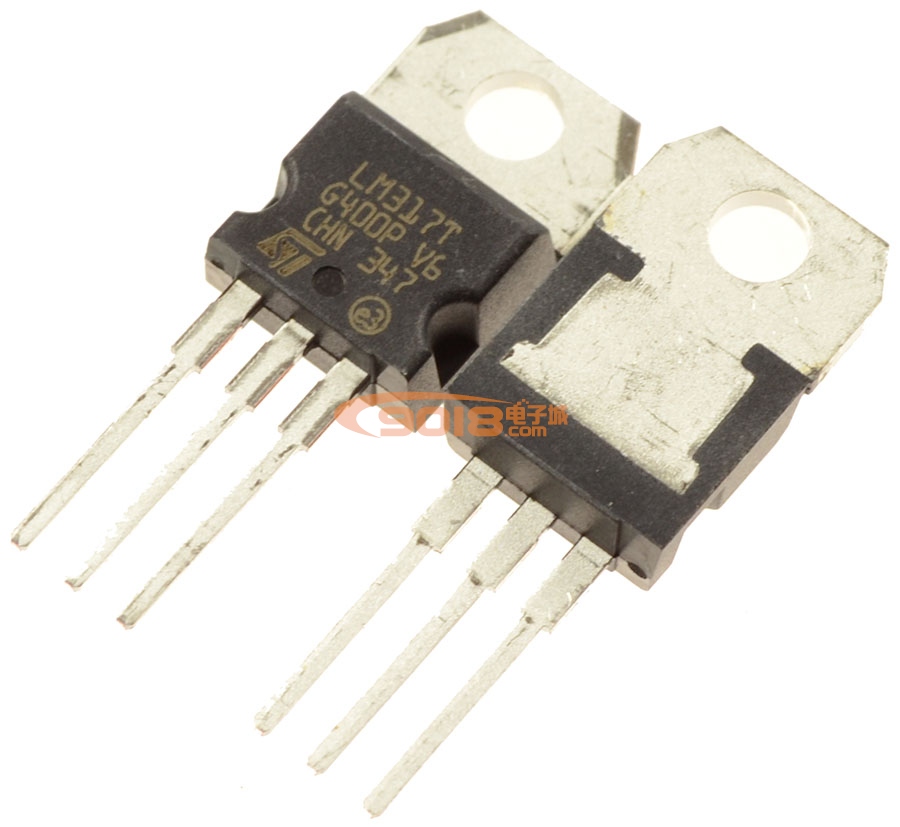

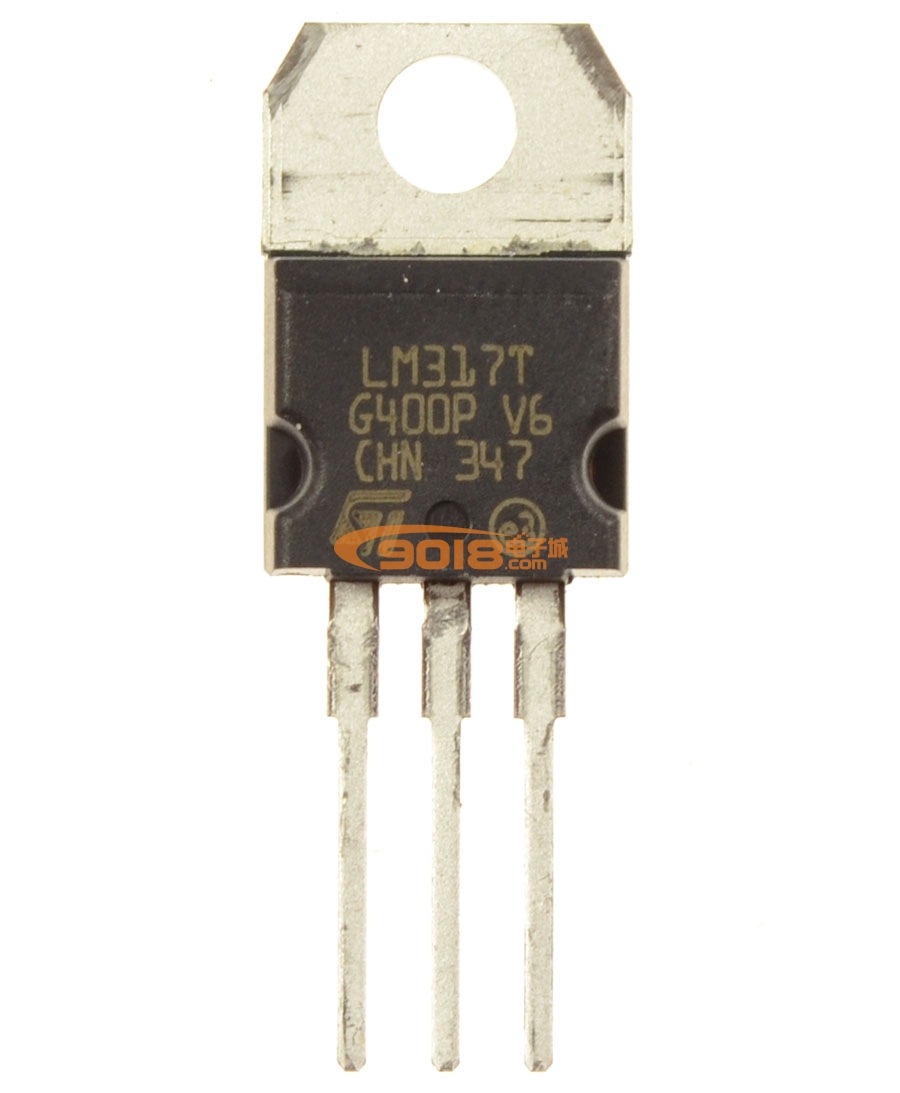

LM317三端可調正穩壓器集成電路。我國和世界各大集成電路生產商均有同類產品可供選用,是使用極為廣泛的一類串連集成穩壓器。
LM317 的輸出電壓范圍是 1.25V—37V(本套件設計輸出電壓范圍是 1.25V—12V),負載電流最大為 1.5A。它的使用非常簡單,僅需兩個外接電阻來設置輸出電壓。此外它的線性調整率和負載調整率也比標準的固定穩壓器好。LM317 內置有過載保護、安全區保護等多種保護電路。
為保證穩壓器的輸出性能,R應小于240歐姆。改變RP阻值即可調整穩壓電壓值。D5,D6用于保護LM317。
輸出電壓計算公式:Uo=(1+RP/R)*1.25
性能參數
輸入電壓:AC≤17V DC≤25V
輸出電壓:DC1.25 V—12 V連續可調
輸出電流:1A
