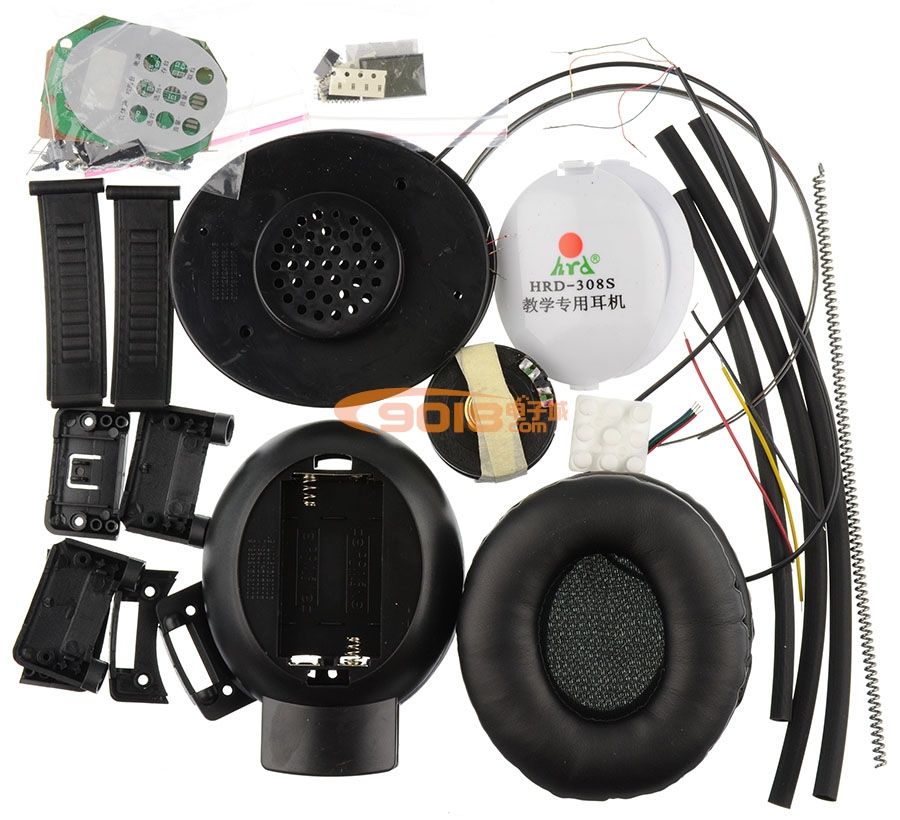

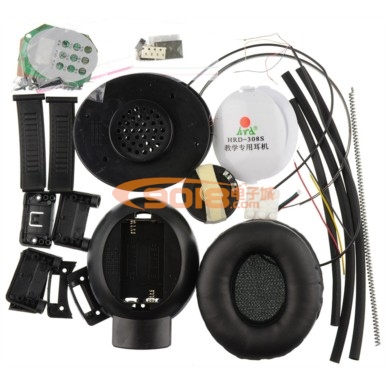

HRD-308S頭戴式耳機/調頻收音機散件/SMT貼片diy電子教學實訓套件

商品貨號：001862601

商品品牌：其它品牌

銷售價：￥32.00 （不含配送費用）

商品評分：10 （共 0 人評論，0 個咨詢）

類型：未選擇

機盒+印刷板+散件選中

您已選擇：請選擇類型

我要購買：套（限購 1000 套)

商品詳情

配送費用

溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。

HRD-308S單調頻教學耳機實驗套件

安裝說明：

1.本套件高度集成電路數字調頻耳機，具體靈敏度高、一致性好，耗電省、發音宏亮等優點，是學生電子技術的理想實驗套件。

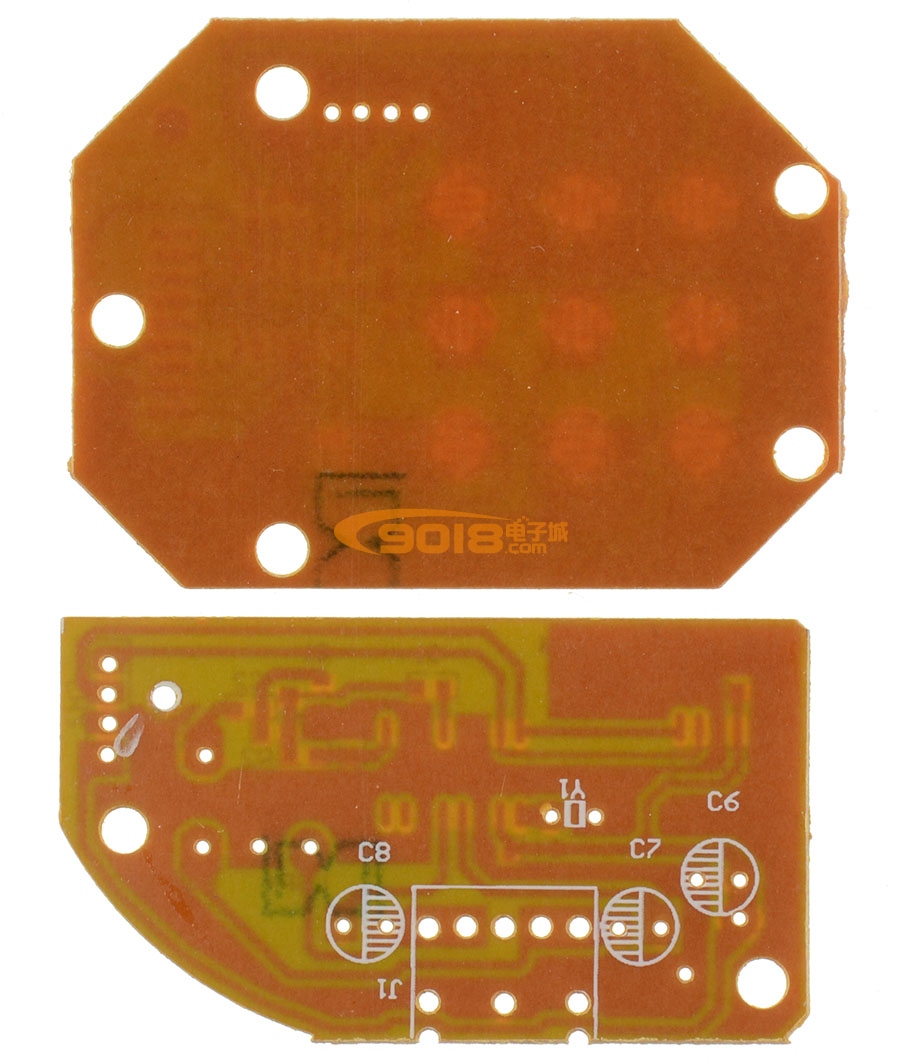

2.HRD-308B板為收音板，調頻信號由ANT接收，由C1偶合到集成電路（RDA5807）4腳高放。高放、混頻輸入回路采用寬帶接收，無需調諧通過單片機控制信號來選擇電臺頻率和音量輸出控制。工作頻段：60-108MHZ。

3.混頻、限幅中放、鑒頻、功放全部由集成塊內部完成。解調出的音頻信號由12腳R聲道，13腳L聲道輸出經電解電容C8（R聲道）.C7（L聲道）分別連到R,L喇叭還原成聲音信號。10腳是VCC,2 3 5 6 11 14接GND，15 16為空腳，9腳接晶振。電容C9 C5 C4 C3 C2為濾波電容。AT24C02為存儲電臺芯片。

4.HRD-308A板為控制板，主要控制收音芯片調臺，調音量，電源開關和驅動顯示器，顯示功能。主控芯片SOP-14封裝4腳是VCC，11腳是GND，5腳是GND，5腳是時鐘信號，6腳是數據信號。7腳復位腳，其它腳為I/O口。電阻R2-R5和REGA4*10K排阻為上拉或下拉點阻。L電感和C5電容組成電源濾波電路顯示屏和線路板連是用導電膠連接方式。

5.當拿到本套件后，對照“元件清單”逐一將數量清點一遍，并用萬用表將各元件測量一下，做到心中有數。

6.在焊接時請按先焊小元件，再焊大元件，最后再焊集成塊的原則進行操作，元件盡量貼這底板，“對號入座”不得將元件插錯，由于集成塊都采用SOP封裝貼片式結構。它的腳排列比較密集，焊接時請用尖鉻鐵頭進行快速焊接，如果一次焊不成功，應等冷卻后再進行下一次焊接，以免燙壞集成塊，焊完后請反復檢查有無虛、假、錯焊，有無拖錫短路造成故障，只要按上述要求焊接組裝，一裝上電池，焊上天線。電源開機，顯示屏顯示正常，喇叭有“沙沙”聲響時，按“選臺”鍵調到電臺即可收到FM廣播，若收不到廣播，請再一次檢查電路有沒有錯誤。

7.調試（只要三步）第一步；按“選臺+”或“選臺-”看顯示屏是否顯示正常，是否收到廣播電臺第二步，按“音量+”是否能控制。第三步；“存臺”“取臺”“校園臺”鍵是否正常。
