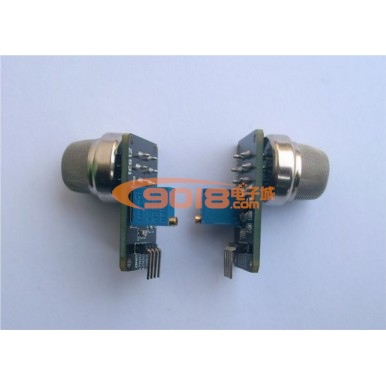

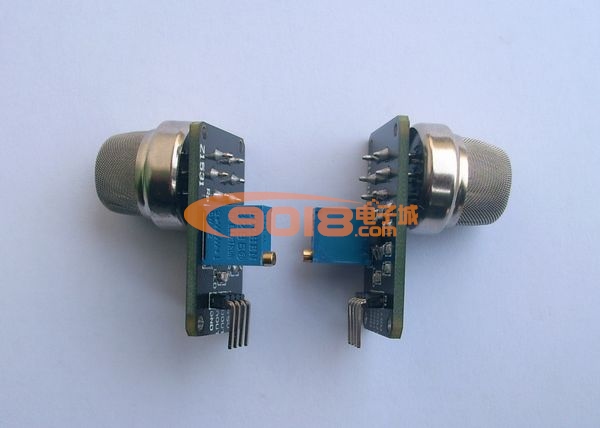

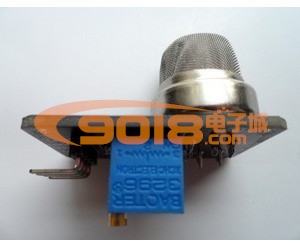

MQ-2煙霧氣體傳感器模塊 液化氣天然氣模塊 煙霧模塊(51單片機開發板配件)
商品貨號：001063201
商品品牌：國產
銷 售 價：￥35.00 （不含配送費用）
商品評分：10
簡要說明：
一、長尺寸：32mm X寬22mm X高27mm
二、主要芯片：LM393、ZYMQ-2氣體傳感器
三、工作電壓：直流5伏
四、特點：

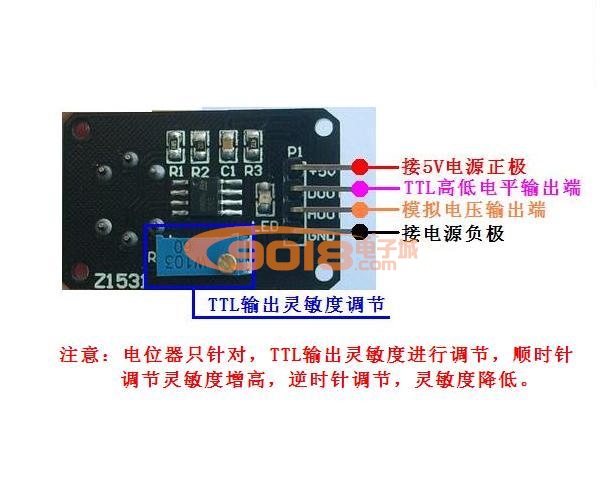

1、具有信號輸出指示。
2、雙路信號輸出（模擬量輸出及TTL電平輸出）
3、TTL輸出有效信號為低電平。（當輸出低電平時信號燈亮，可直接接單片機）
4、模擬量輸出0~5V電壓，濃度越高電壓越高。
5、對液化氣，天然氣，城市煤氣有較好的靈敏度。
6、具有長期的使用壽命和可靠的穩定性
7、快速的響應恢復特性
五、應用： 適用于家庭或工廠的氣體泄漏監測裝置，適宜于液化氣、丁烷、丙烷、甲烷、酒精、氫氣、煙霧等監測裝置。 適用場合：單片機學習、電子競賽、產品開發、畢業設計。
MQ－2氣敏元件參數：
A. 標準工作條件
|
符號 |
參數名稱 |
技術條件 |
備注 |
|
Vc |
回路電壓 |
≤15V |
AC or DC |
|
VH |
加熱電壓 |
5.0V±0.2 V |
AC or DC |
|
RL |
負載電阻 |
可調 |
|
|
RH |
加熱電阻 |
31Ω±3Ω |
室溫 |
|
PH |
加熱功耗 |
≤900mW |
|
B. 環境條件
|
符號 |
參數名稱 |
技術條件 |
備注 |
|
Tao |
使用溫度 |
-10℃-50℃ |
|
|
Tas |
儲存溫度 |
-20℃-70℃ | |
|
RH |
相對濕度 |
小于 95%RH | |
|
O2 |
氧氣濃度 |
21%(標準條件) 氧氣濃度會影響靈敏度特性 |
最小值大于２％ |
C. 靈敏度特性
|
符號 |
參數名稱 |
技術參數 |
備注 |
|
Rs |
敏感體表面電阻 |
3KΩ-30KΩ (1000ppm 異丁烷 ) |
探測濃度范圍 100ppm-10000ppm 液化氣和丙烷 300ppm-5000ppm 丁烷 5000ppm-20000ppm 甲烷 300ppm-5000ppm 氫氣 100ppm-2000ppm 酒精 |
|
α(3000/1000) 異丁烷 |
濃度斜率 |
≤0.6 | |
|
標準工作條件 |
溫度： 20℃±2℃ Vc:5.0V±0.1V 相對濕度： 65%±5% Vh: 5.0V±0.1V | ||
|
預熱時間 |
不超過1小時 | ||
測試程序
1、 當測量濃度大于設定濃度時，單片機IO口輸出低電平
/********************************************************************
實現功能:此版配套測試程序
使用芯片：AT89S52
晶振：11.0592MHZ
波特率：9600
編譯環境：Keil
【聲明】此程序僅用于學習與參考，引用請注明版權和作者信息！
*********************************************************************/
/********************************************************************
說明：1、當測量濃度大于設定濃度時，單片機IO口輸出低電平
*********************************************************************/
#include //庫文件
#define uchar unsigned char//宏定義無符號字符型
#define uint unsigned int //宏定義無符號整型
/********************************************************************
I/O定義
*********************************************************************/
sbit LED=P1^0; //定義單片機P1口的第1位 （即P1.0）為指示端
sbit DOUT=P2^0; //定義單片機P2口的第1位 （即P2.0）為傳感器的輸入端
/********************************************************************
延時函數
*********************************************************************/
void delay()//延時程序
{
uchar m,n,s;
for(m=20;m>0;m--)
for(n=20;n>0;n--)
for(s=248;s>0;s--);
}
/********************************************************************
主函數
*********************************************************************/
void main()
{
while(1) //無限循環
{
LED=1; //熄滅P1.0口燈
if(DOUT==0)//當濃度高于設定值時 ，執行條件函數
{
delay();//延時抗干擾
if(DOUT==0)//確定 濃度高于設定值時 ，執行條件函數
{
LED=0; //點亮P1.0口燈
}
}
}
}
/********************************************************************
結束
*********************************************************************/
-
