一、電路說明：
RG、Q1、Q2組成光控開關；當爐火燃燒時光敏電阻RG受到強烈的光照，內阻很小，Q1、Q2均截止，由Q3、Q4組成的報警電路不工作；當爐火熄滅時，光照基本消失，光敏電阻內阻增大，致使Q1、Q2導通，接通了報警電路的電源，揚聲器發出報警聲；調節可調電阻RP可獲得合適的報警靈敏度。
測試時可以采用白熾燈的亮滅當做爐火的燃燒與熄滅。
本套件采用4.5V直流供電。

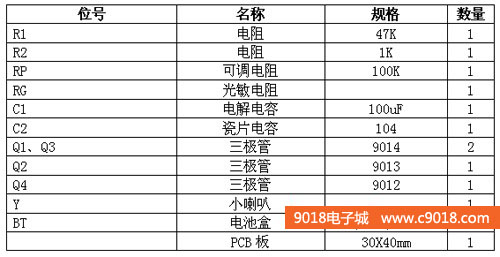

二、元件清單：

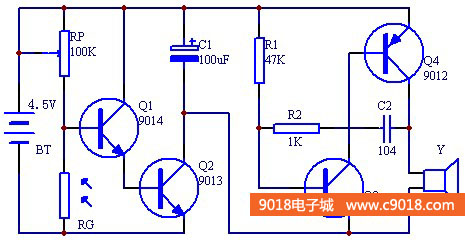

三、電路原理圖：

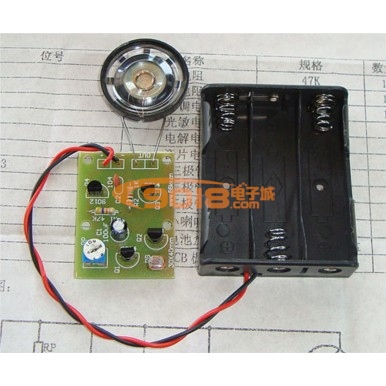

四、焊接好的成品圖片
以下內容為：熄火報警器套件焊接過程

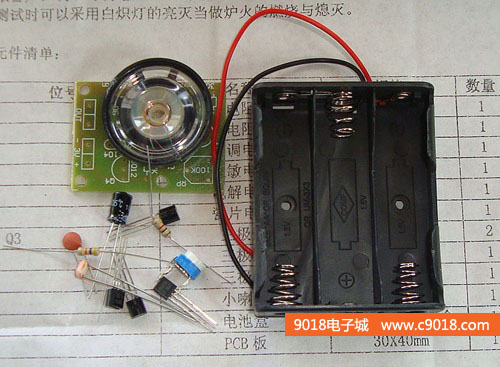

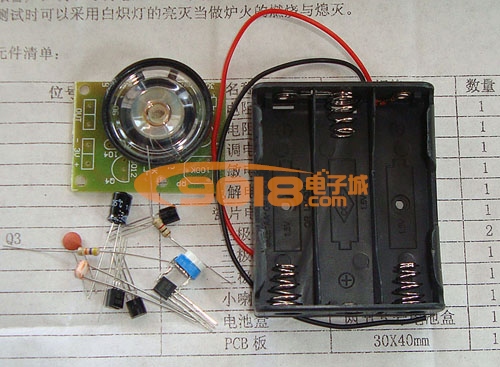

1、跟據元件清單檢查熄火報警器元件數量

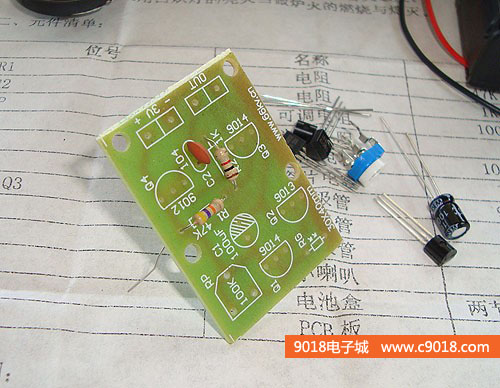

2、首先焊接如電阻、瓷片電容等較小的元件
3、焊接100K的可調電阻

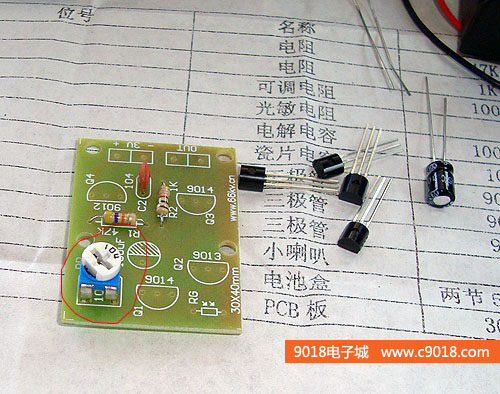

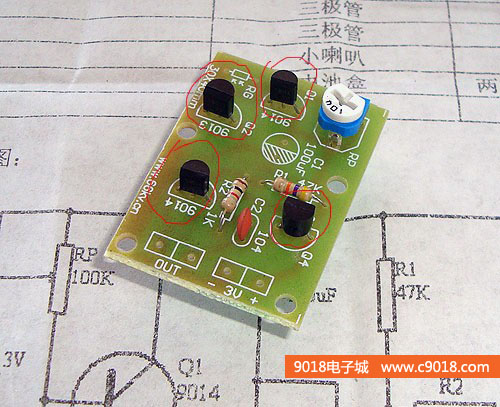

4、焊接三極管，三極管都是小功率的有9012、9013、9014，焊接時別弄錯了，還要注意其引腳排列，如圖所示焊接即可

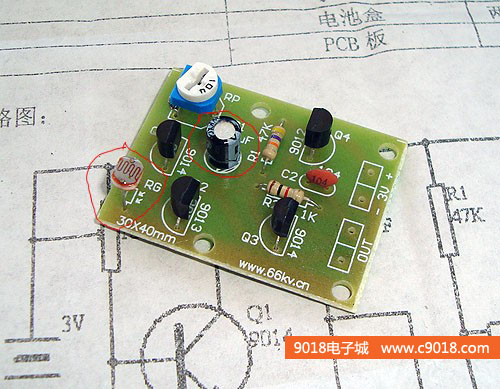

5、最后焊接電解電容和光敏電阻，電解電容要注意正負極

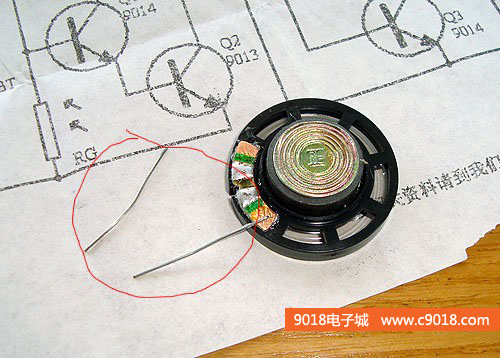

6、這個是熄火報警器的喇叭，喇叭沒有配引線，取兩只剪掉的元件引腳，準備焊在喇叭上

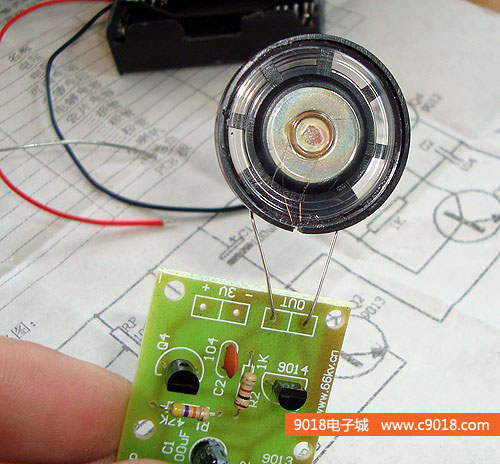

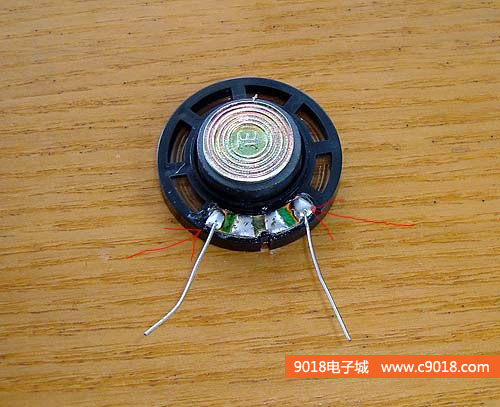

7、這是焊好引線的喇叭，一定要注意引線焊在喇叭接線端的兩端位置上如圖兩個箭頭所示所示
8、把喇叭的引線折一個90度的彎

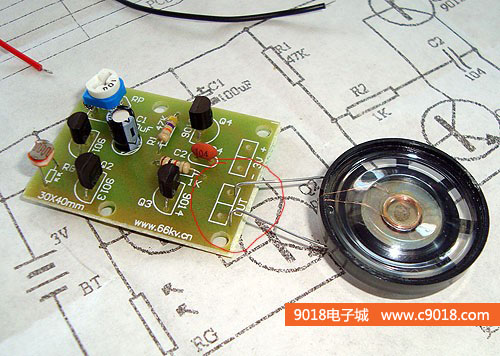

9、把喇叭引線焊接在熄火報警器電路板的OUT端，不用考慮正負極

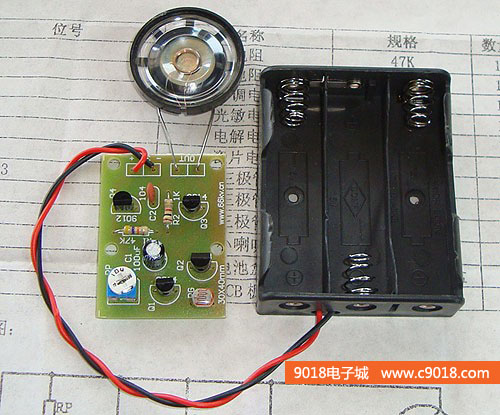

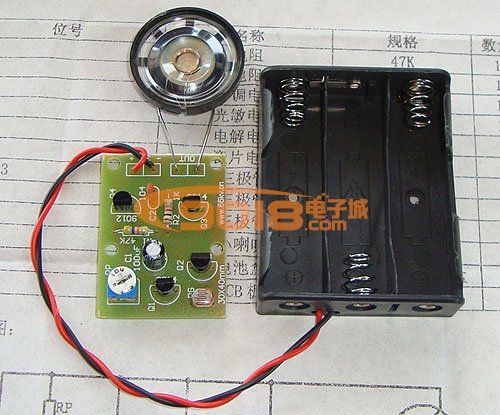

10、接上電池盒，紅線為正極，黑線為負極，這樣熄火報警器就焊接好了，裝上電池通電實驗就行了
-
