卡拉OK板 話放音效板 PT2399 NE5532 前級麥克風信號放大 DIY套件散件
商品貨號：001245101
商品品牌：其它品牌
銷 售 價：￥65.00 （不含配送費用）
商品評分：10
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
商品介紹：
本卡拉OK板采用原裝普誠（PT品牌）的PT2399負責回聲音效處理，原裝PT2399是一顆典型的卡拉OK回聲處理集成電路，在CD、VCD、DVD、電視音晌、卡拉OK機上應用相當廣泛。麥克風前級放大及聲效處理采用兩顆原裝美國德州儀器（TI品牌）的經典雙運放NE5532。PCB采用高檔雙面玻纖板，紅油阻焊層，沉銅噴錫工藝，布局合理，美觀大方
本卡拉OK板采用兩路麥克風輸入（可以兼容駐極體麥克風），兩個麥克風分別由兩個電位器控制輸出音量，這樣設計的優點：避免了因A歌手嗓門大把B歌手的聲音給蓋住了~~輸入單電源供電，可選擇交流或者直流輸入，直流電源可不分正負極接入。輸入電壓范圍：交流9V-12V，直流10V-18V。
此電路為工廠一直在量產的成熟方案，器件選料精良，是K歌和吉他愛好者DIY朋友們的好幫手！可與本店任意一款功放板相配用。
喜歡自彈自唱的朋友們，暫時忘記工作和壓力，適當?shù)姆潘勺约海氤痛舐暢饋戆桑?nbsp;
注：本卡拉OK板設計是采用獨立供電方式，如果是從功放板上取AC/DC電壓，因連接不當有可能會引起噪音出現,（如連接后發現有噪音的話，主要檢查輸入電源，卡拉OK板與功放板的電源地線和音頻信號地線要正確連接！！！）。

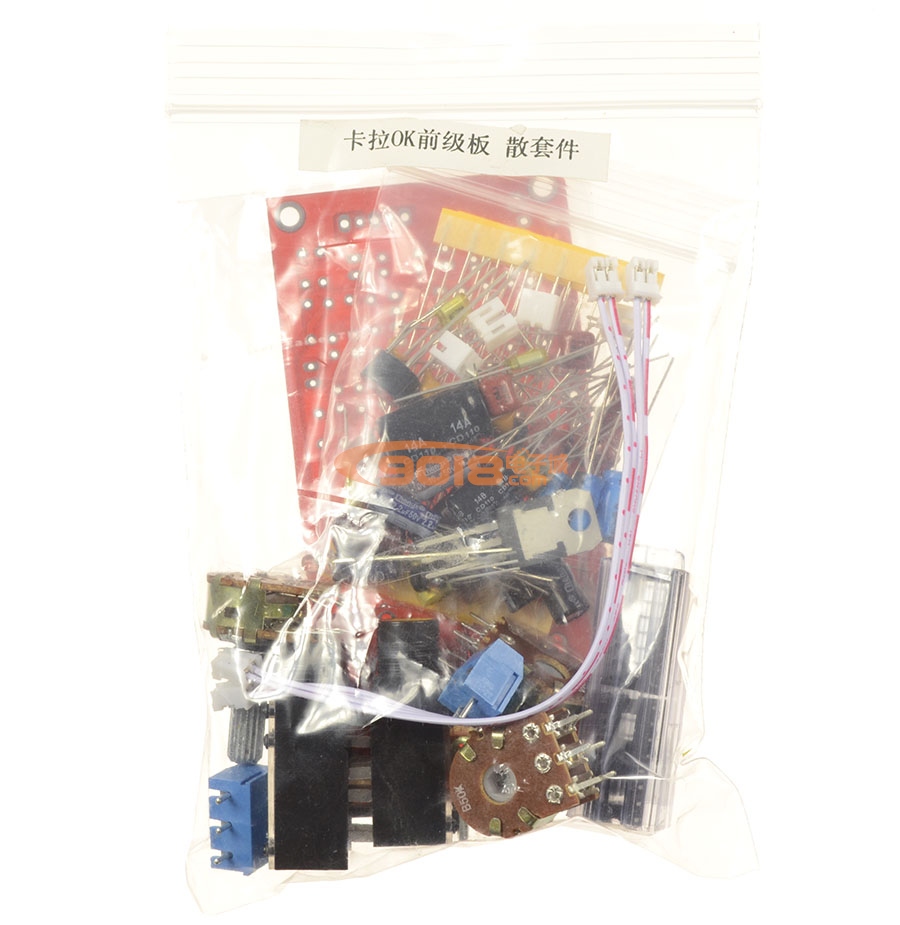

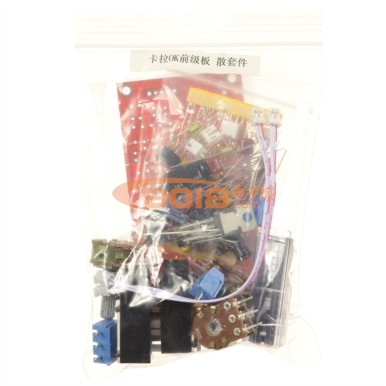

發貨是一片空板及板上所有配用的元器件，需要您自己懂電子技術，且有一定的動手能力才能完成安裝哦！PCB板上已經有元件及參數標識，只要對應插上再焊牢就行了，非常方便，如您需要用到安裝教程來參考。

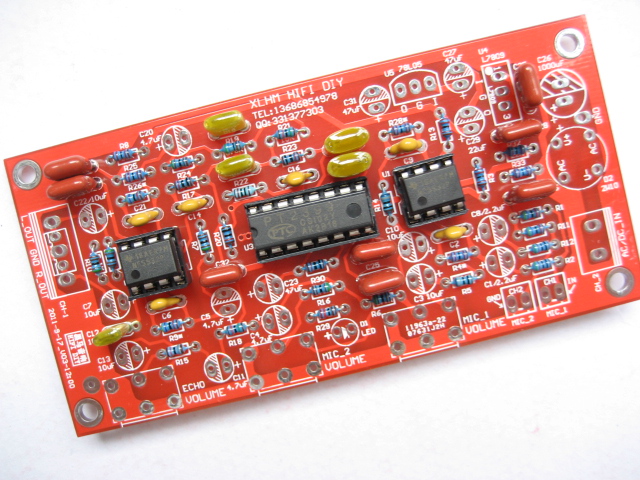

焊接中的板子，將元器件插入板上對應的位置，再在PCB板反面將腳位焊牢

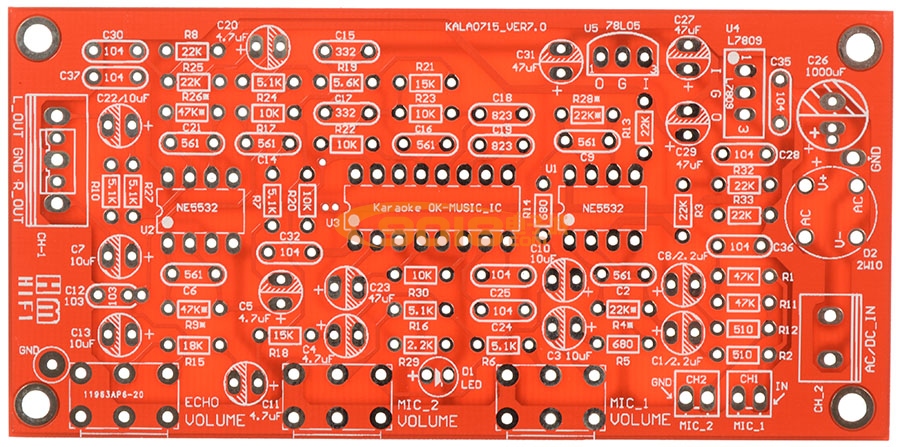

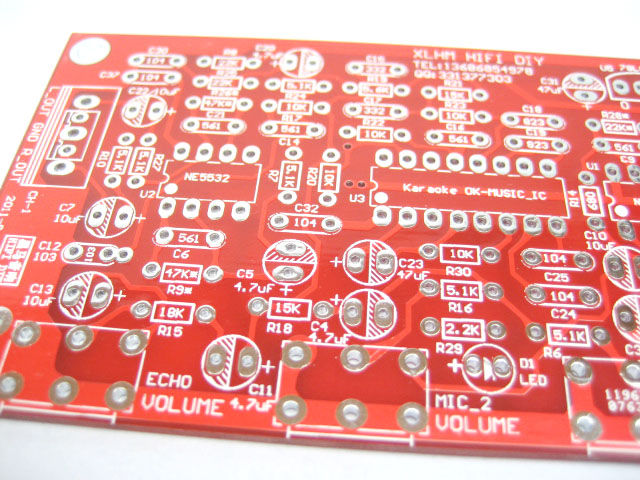

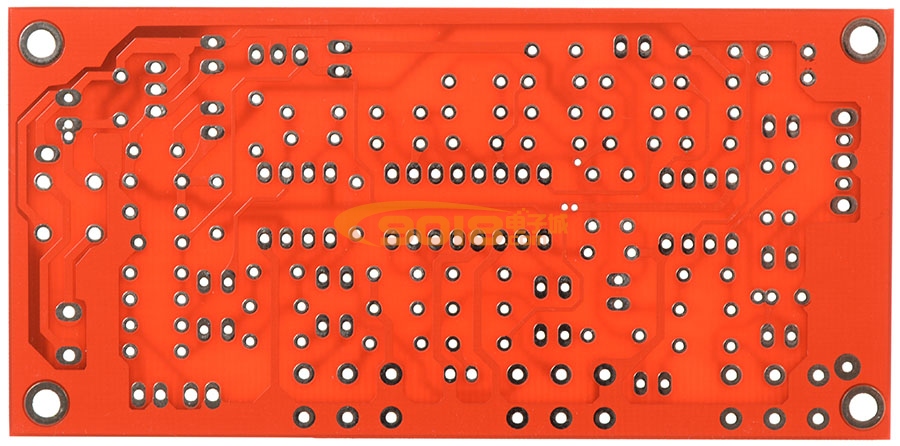

PCB板上標識非常清楚

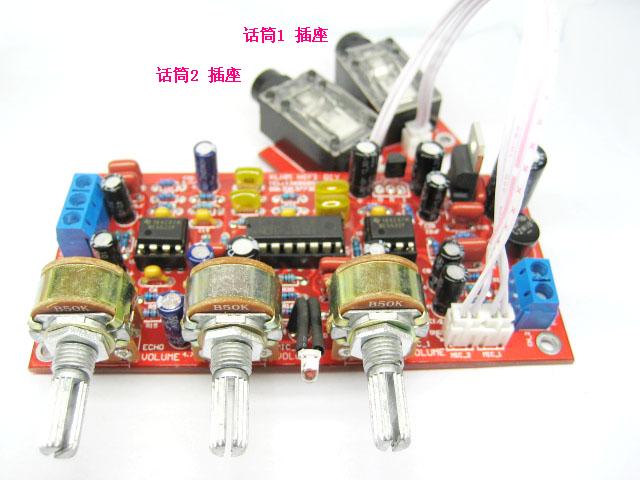

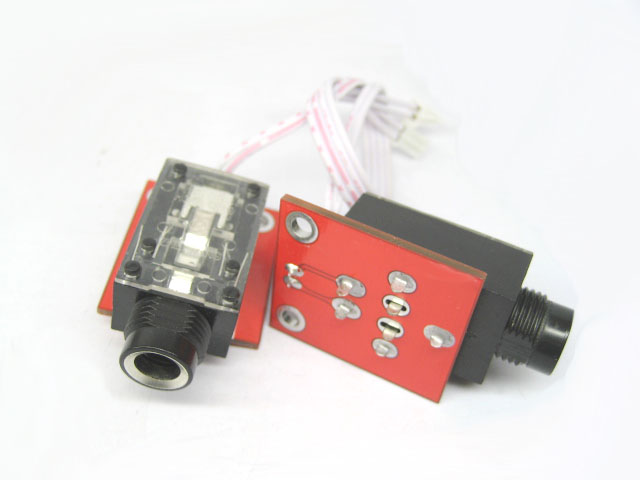

- 本卡拉OK板采用兩路話筒輸入（可以兼容駐極體話筒）MIC-1/MIC-2兩個麥克風插座為插接件用排線引出的，適合任意安裝，用駐極體麥克風時，請用6.35轉3.5的轉換插頭轉接，
- 使用時，接上麥克風話筒后，請勿將話筒靠近音箱，否則易出現刺耳的嘯叫聲，因話筒與磁性材料會產生感應；駐極體話筒靈敏度高，使用時注意先將音量調小再插入。
- 與功放板相連接時，請將本卡拉OK板左右音頻輸出信號連接至功放板的總音量電位器的中心抽頭。音頻信號地線連接到功放板的總音量電位器的地線端。
PCB規格：長約100MM寬約50MM

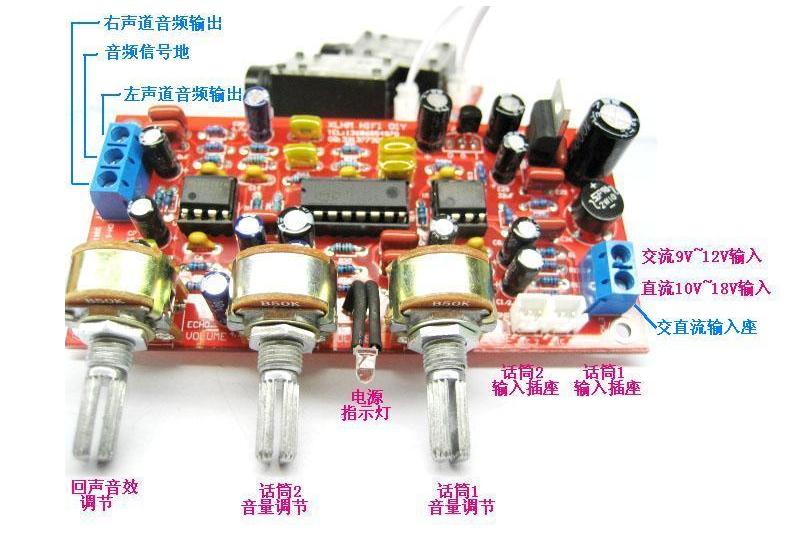

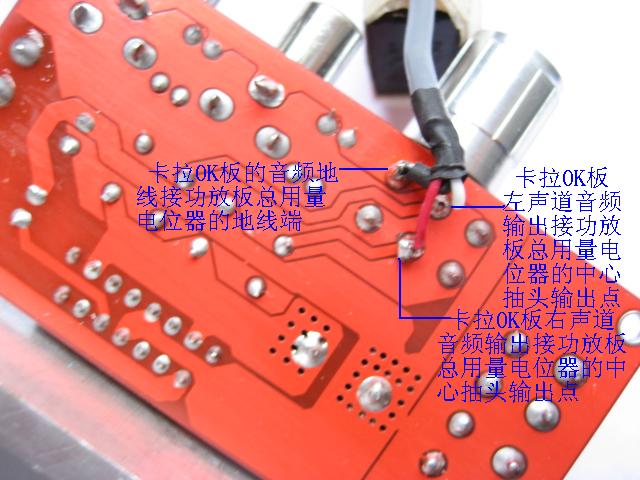

與功放板相接圖示

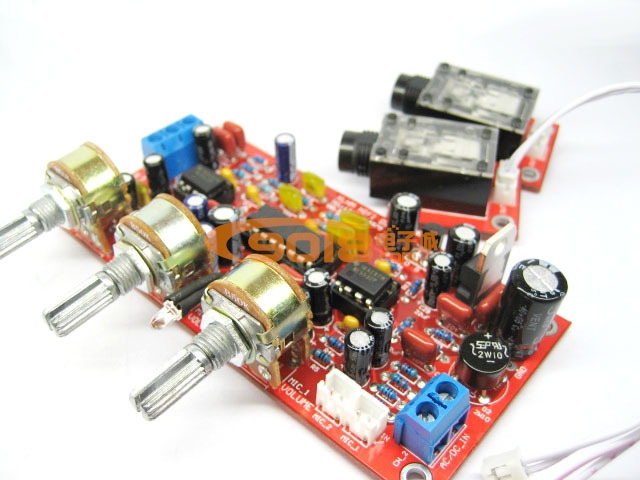

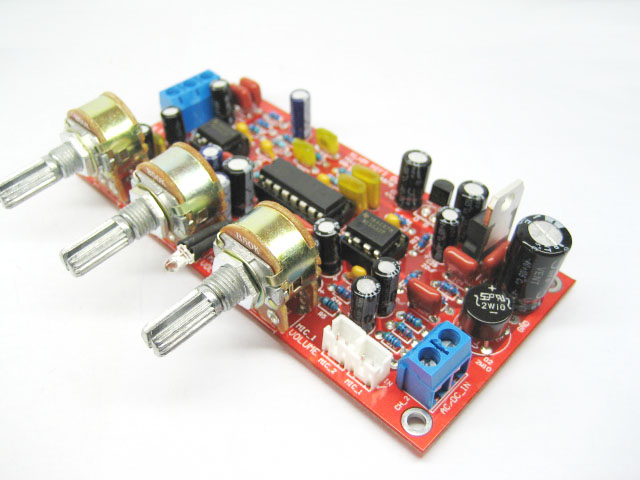

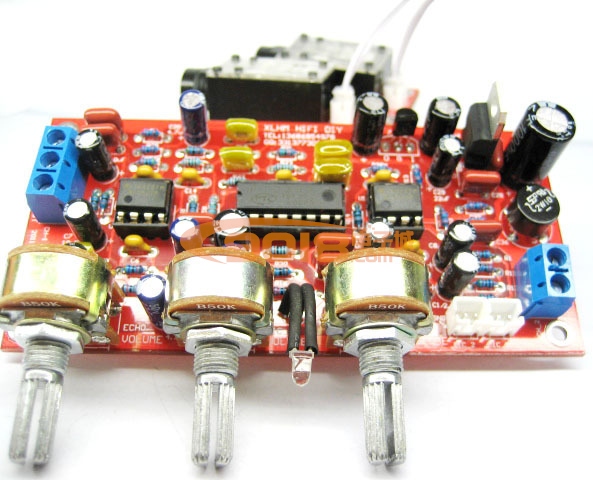

完成焊接的板子
重要申明：DIY套件在焊接、制作中，需要您具備一定的電子技術及動手能力方可順利安裝及使用，我們保證套件的元件都是全新原裝的，散套件均可提供安裝教程（購買產品后在線發送，需要參考者請與旺旺客服聯系）。因功放套件方案是為音響廠所開發，與其有協議，電路圖不可外發，所以請各位淘友諒解！沒有剪腳焊接前有質量問題可以退換，人為或者焊接后元件損壞以及制作不成功的，我們不提供任何退換服務。
-
