商品介紹:

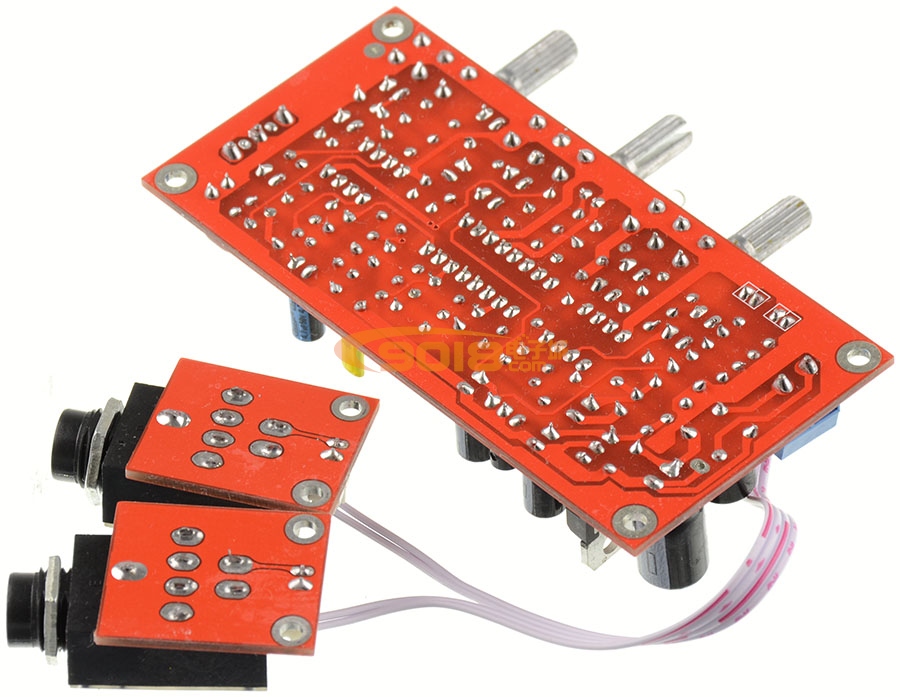

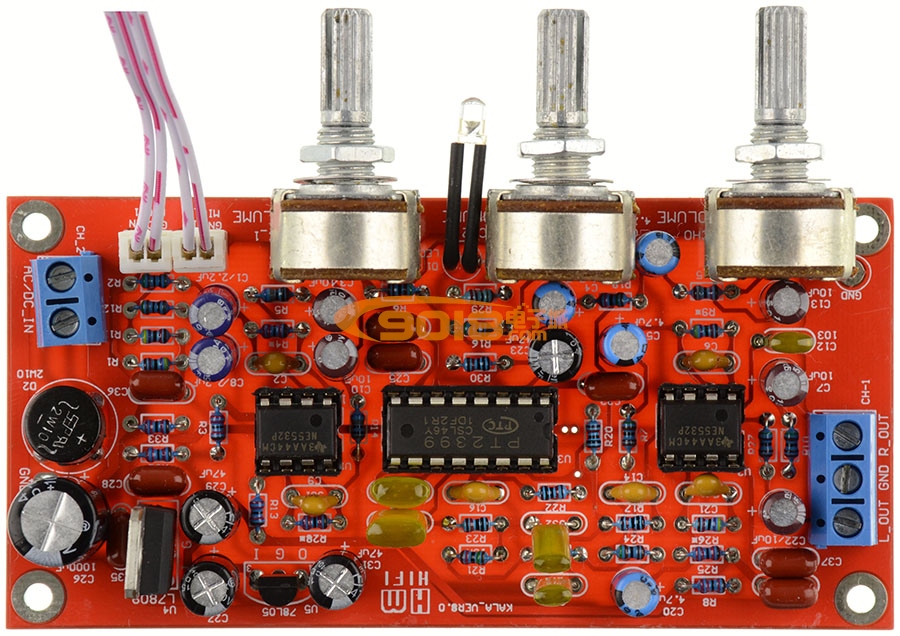

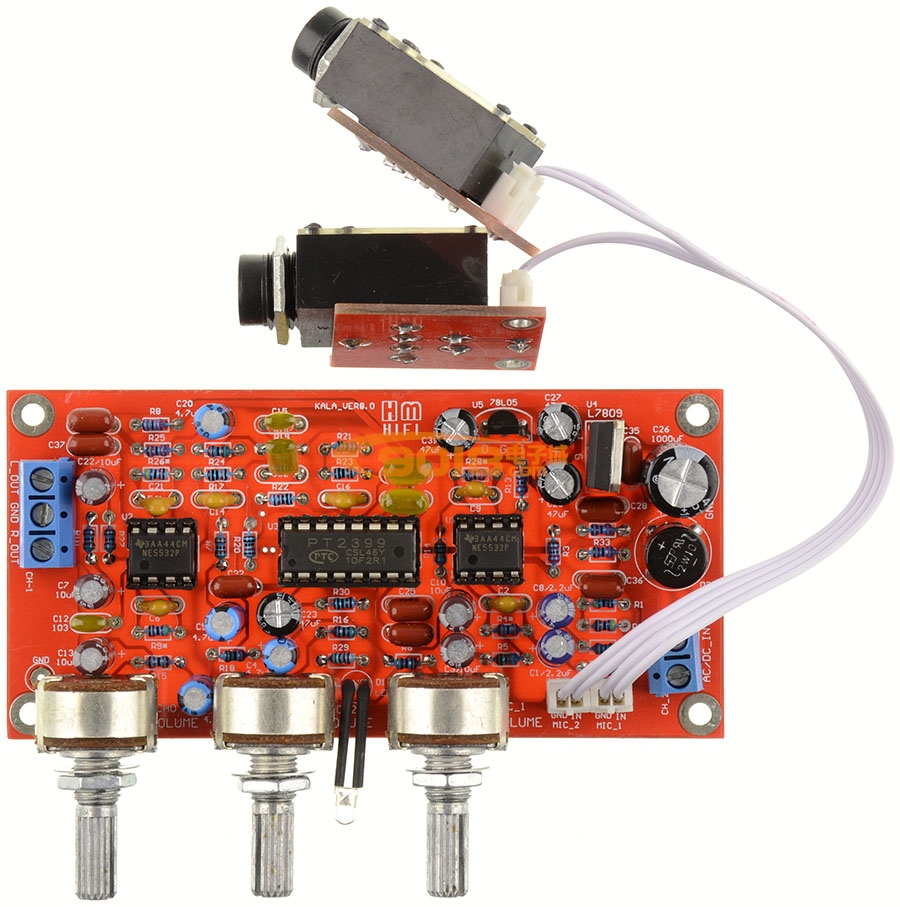

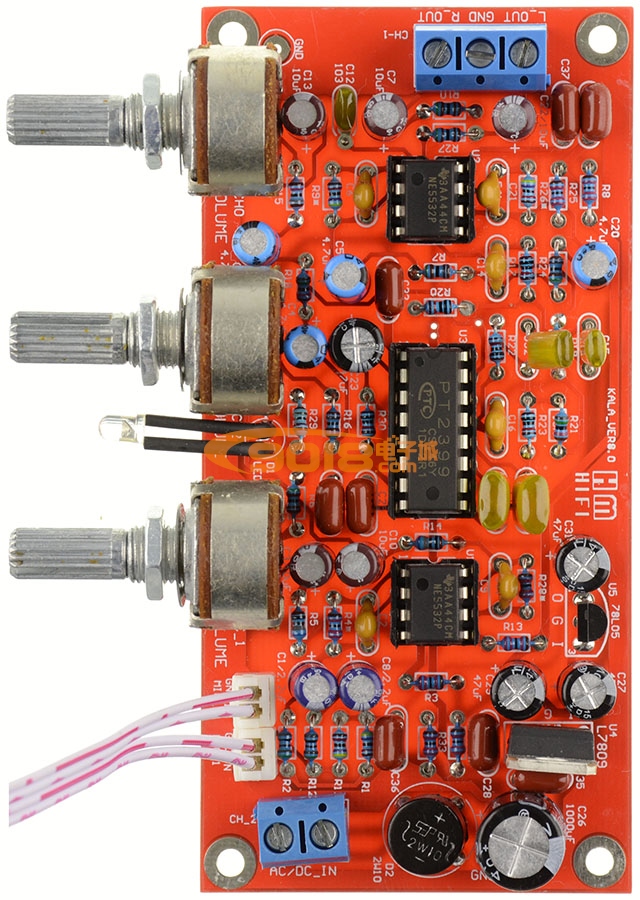

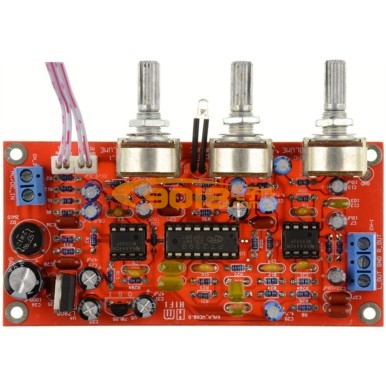

本卡拉OK板采用原裝普誠(PTC品牌)的PT2399負責回聲音效處理,原裝PT2399是一顆典型的卡拉OK回聲處理集成電路,在CD、VCD、DVD、電視音晌、卡拉OK機上應用相當廣泛。話筒前級采用兩顆原裝美國德州儀器(TI品牌)的經典雙運放NE5532負責音頻信號放大及聲效處理。PCB采用高檔雙面玻纖板,紅油阻焊層,沉銅噴錫工藝,布局合理,美觀大方
本卡拉OK板采用兩路麥克風輸入(可以兼容駐極體麥克風),兩個麥克風分別由兩個電位器控制輸出音量,這樣設計的優點:避免了因A歌手嗓門大把B歌手的聲音給蓋住了~
電源要求:
此電路為工廠一直在量產的成熟方案,器件選料精良,是K歌和吉他愛好者DIY朋友們的好幫手!可與本店任意一款功放板相配用。喜歡自彈自唱,網絡K歌的朋友們,暫時忘記工作和壓力,適當的放松自己,想唱就大聲唱起來吧!
注:本卡拉OK板設計是采用獨立供電方式,如果是從功放板上取AC/DC電壓,因連接不當有可能會引起噪音出現(如從功放取DC電壓連接后發現有噪音的話,可以這樣試試,將功放板DC電壓的正極連接到卡拉OK板上C26電容的正極,功放板DC電壓的負極連接到卡拉OK板上C26電容的負極。卡拉OK板與功放板的電源地線和音頻信號地線要正確連接,如不能解決共電源引起的噪音,那只能使用獨立電源供電了!!?。?。因每位朋友的功放板輸入增益不同,可能要調整卡拉OK板的放大倍數,卡拉OK板上有帶*的R4 R28 這兩個22K電阻,可以根據自己的需要來更換阻值,阻值增大,輸出的信號增大。

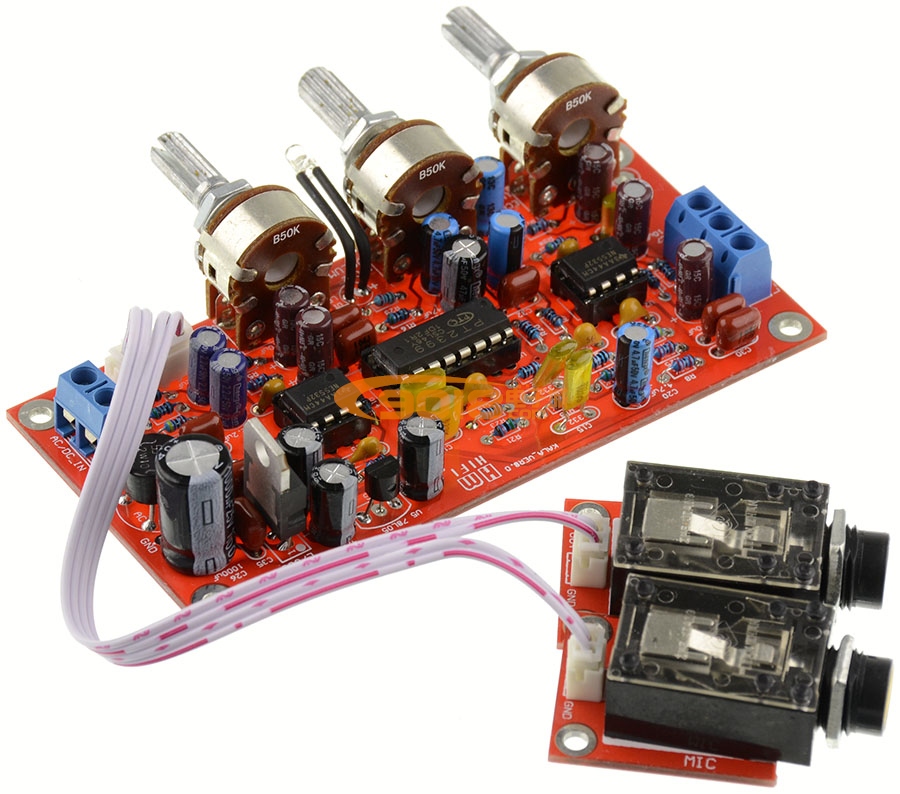

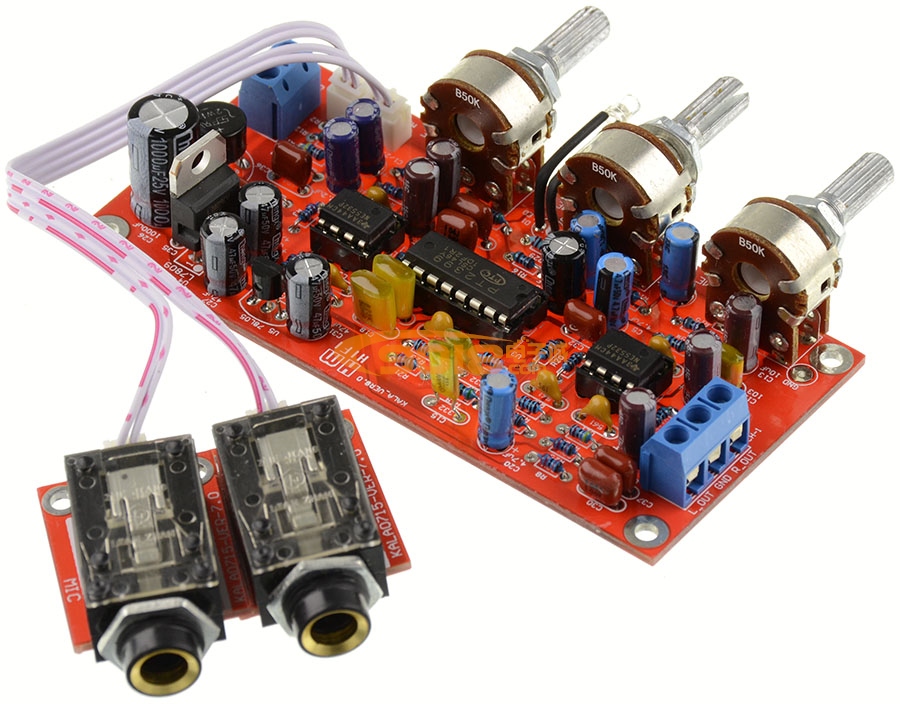

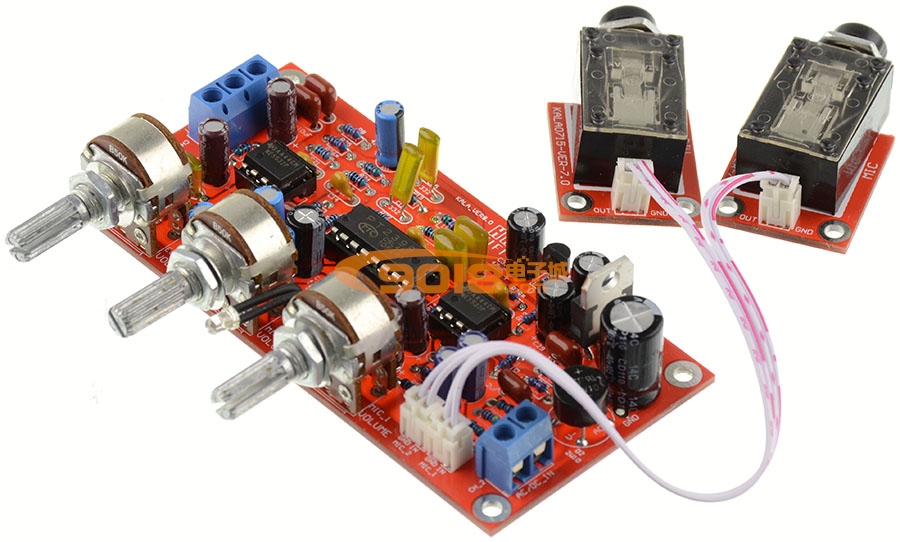

本卡拉OK板采用兩路話筒輸入(可以兼容駐極體話筒),MIC-1/MIC-2兩個麥克風插座為插接件用排線引出的,適合任意安裝,用駐極體麥克風時,請用6.35轉3.5的轉換插頭轉接,
使用時,接上麥克風話筒后,請勿將話筒靠近音箱,否則易出現刺耳的嘯叫聲,因話筒與磁性材料會產生感應;駐極體話筒靈敏度高,使用時注意先將音量調小再插入。
與功放板相連接時,請將本卡拉OK板左右音頻輸出信號連接至功放板的總音量電位器的中心抽頭。音頻信號地線連接到功放板的總音量電位器的GND音頻地線端.(特別注意:如用OK板的左右音頻輸出信號與電腦MIC插座連接,請把OK板的“L_OUT”或“R_OUT”左右音頻輸出信號的其中單獨任意一路和音頻地線GND與電腦MIC輸入座的音頻輸入和音頻信號GND地線一一對應連接,不可以把OK板的左右音頻信號同時與電腦MIC座連接,因為電腦的MIC輸入接口是單聲道輸入的,如連接錯誤會引起噪音,請用戶注意)
PCB規格:長約100MM*寬約50MM
