微型多功能FM調頻立體聲發射模塊

一、產品特點：

1. 使用數字音頻信號處理技術(DSP)與FM鎖相環調制技術(PLL)使音質更逼真，性能更穩定，長時間工作頻率無偏移。
2. LCD顯示直觀準確，具有很低的功耗和很小的噪聲干擾。
3. 內置30級數字音量調整，按鍵操作即可輕松完成。
4. 掉電自動記憶斷電前的數據；
5. 多路音源輸入自動切換；
6. 采用石英晶體穩頻，溫度改變發射頻率不再漂移；
7. 支持串口指令控制；

二、產品參數：

• 輸出功率：100mW
• 音頻頻響范圍：50Hz-18KHz
• 發射頻率： 關閉校園廣播87.0MHz-108.0MHz，開啟校園廣播76.0MHz-108.0MHz
• 頻率調整步進：0.1MHz/次（按鍵短按），1.0MHz/次（按鍵長按）
•  調制模式：標準FM調頻
• 聲道：LINE/USB通道（立體聲），MIC通道（單聲道）
• 等效噪音：≥30dB（音質接近CD音質）
• 供電電壓：直流3.0V-5.0V
• 工作電流：35mA
• 發射天線：75cm拉桿天線
• 發射距離：FM發射模塊接75cm標準拉桿天線，收音機用德生 PL-660，開闊地實測覆蓋半徑100米。（注意：發射距離僅供參考，因使用環境不同略有差異）
• 產品尺寸：49*26.5mm

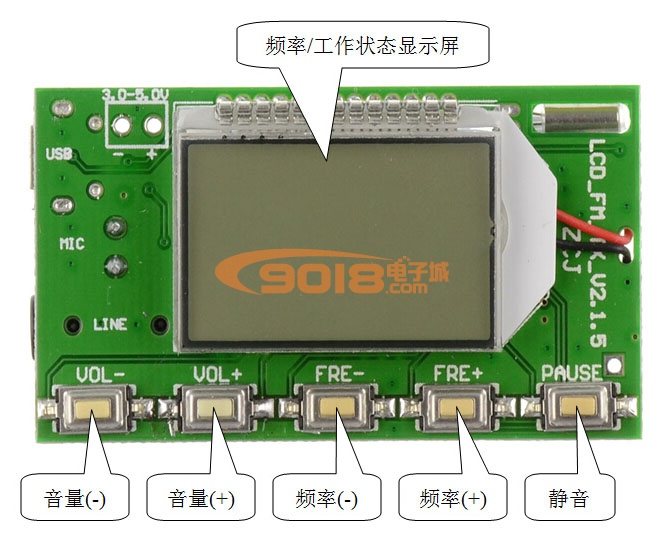

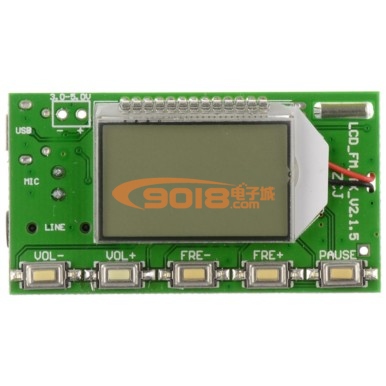

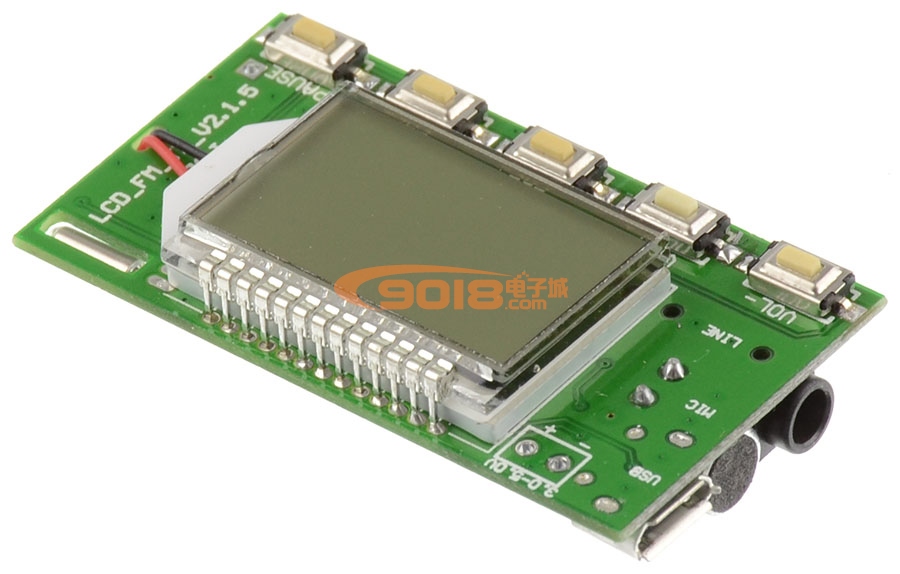

  三、面板功能說明：

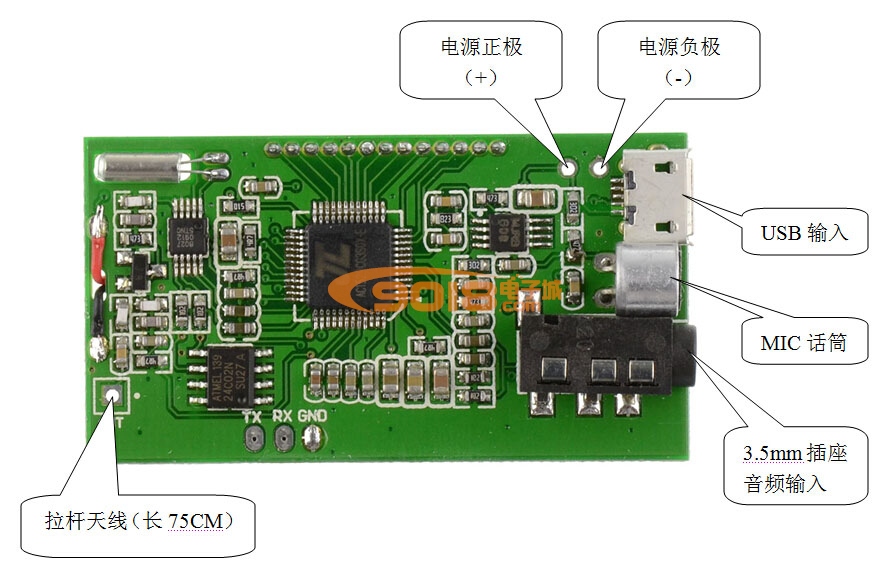

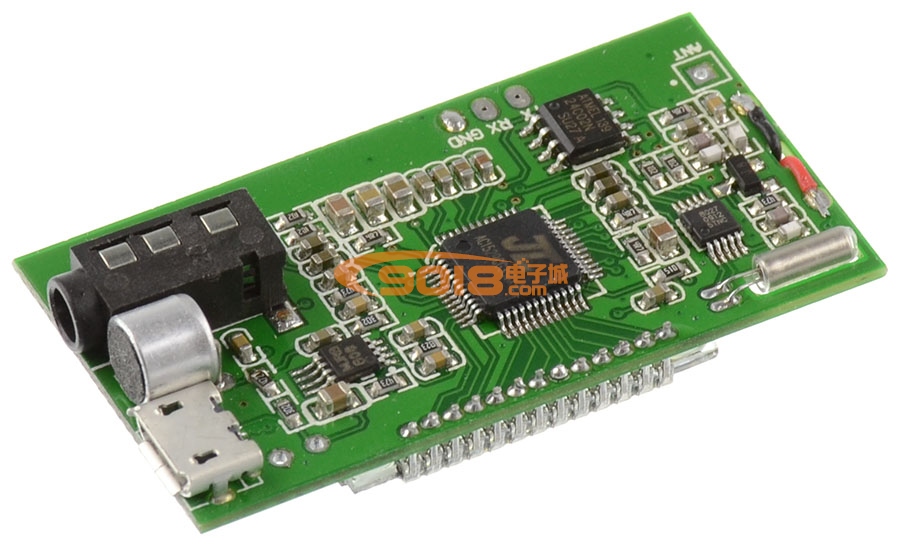

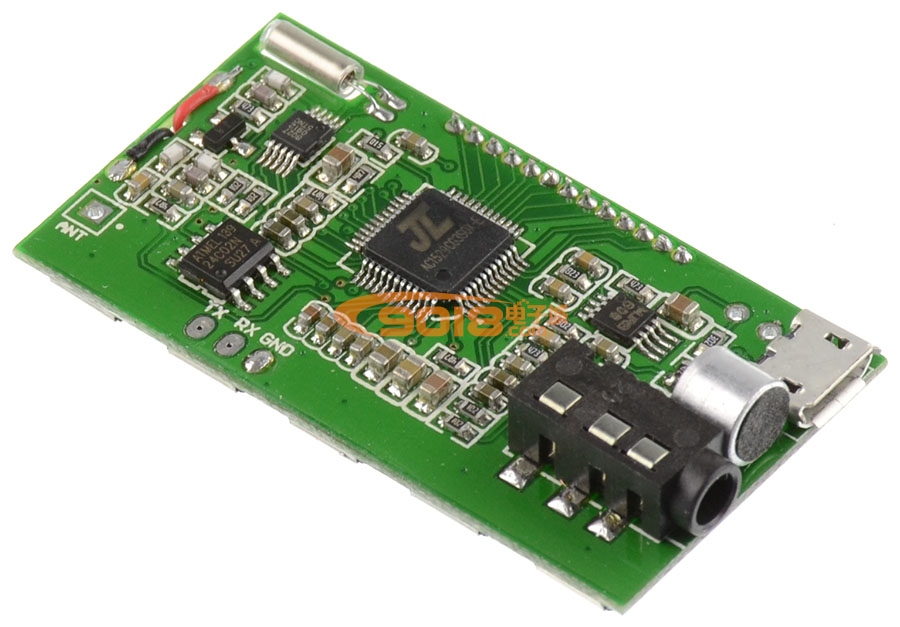

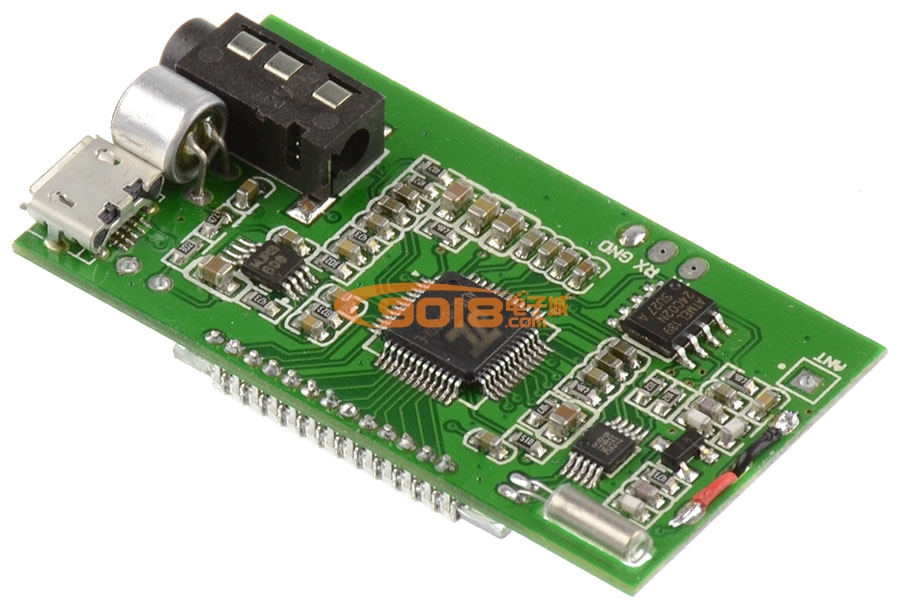

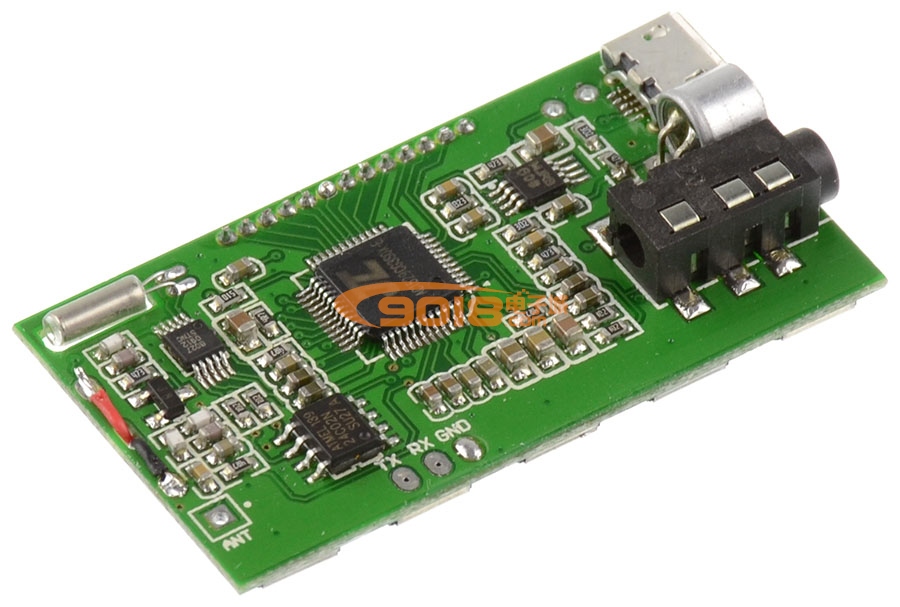

 四、背面接線示意圖：



 五、使用說明：

1. 電源
   模塊對應端口-，+分別接電源（電池）的負極和正極，電源建議用電池或者其他穩壓電源。不能使用不帶濾波器的開關電源（如手機充電器，以及其他劣質開關電源），否則電源產生的干擾會影響本模塊的正常工作。本模塊正常工作電壓為3.0-5.0V，供電電壓注意不要超過本范圍。
2. 按鍵
   音量+/-：短按音量+/-  1，長按連續+/-
   頻率+/-：短按頻率量+/-  0.1MHZ，長按連續+/- 1MHZ
   靜音：短按切換靜音/非靜音
3. 天線
   ANT端口用來連接FM天線，為了更好的發射FM信號，建議外接75cm長度的拉桿天線，并且天線附近盡可能的沒有障礙物遮擋。
4. USB音頻連接
   如果你需要本模塊的USB音頻廣播功能，你還需接上USB線連接電腦。USB端口和普通手機兼容，故可使用手機USB線連接模塊和電腦。因電腦USB自帶5V輸出，所以使用USB連接電腦可以直接用USB端口為模塊提供電源。 連接上電腦USB后，本模塊會自動進入PC音頻廣播模式，LCD屏?xí)@示PC，電腦端會自動安裝驅動程序，并給本模塊命名為"CD002"的聲卡設備，在電腦聲音設置里面啟用并使能這個"CD002"的音頻設備，電腦系統音頻即可通過本模塊以FM調頻的方式發射，附近收音機頻率調整到和本模塊發射頻率一致即可收聽到本模塊發射的電腦端系統音頻。
5. LINE音頻連接
   如果你需要本模塊的LINE（線路輸入）通道作為音源發射，只需把音頻線一端插入本模塊3.5mm音頻插孔，另一端插入你的音頻設備（如手機耳機孔）即可，此時模塊自動切換到LINE通道做為FM發射的音源。附近FM收音機只要調整到和本模塊發射頻率一致即可聽到來自手機端的音頻。
6. FM無線麥克風
   如果你需要本模塊的MIC作為音源發射，只需拔掉LINE線和USB線（即LINE和USB都不連接），模塊自動轉到MIC通道作為FM的發射音源，本模塊自帶高靈敏度駐極體話筒，可以根據需要應用于無線麥克風，母嬰監護等。使用時要注意配合調整本模塊發射音量達到最佳拾音效果。
7. 串口控制（不用串口控制功能不需管這部分）
   模塊預留TTL電平串口控制接口，TTL串口與本模塊通訊需要連接模塊的UART_RX，UART_TX與GND，可以用外部MCU（單片機）或者電腦串口發送指令控制模塊的相關功能。注意：因電腦串口電平不是TTL電平，連接電腦通訊時需要接RS323電平轉TTL電平裝換裝置或者使用USB轉TTL電平串口模塊來與本模塊通訊。因串口指令控制模塊需要一定的計算機專業知識，不懂的買家無需折騰。所有資料見寶貝說明，客服不提供這方面的技術指導。

六、注意事項

1. 電源電壓嚴禁超過本模塊的供電電壓范圍。
2. 工作時不能觸及模塊的背面元件，以免影響本模塊的正常工作或者引起短路燒毀模塊。

七、用戶設置
        本模塊可以根據用戶具體使用情況來設置背光狀態與是否收聽校園廣播頻段，設置方法如下。斷電狀態下長按VOL+，VOL-鍵后上電開機LCD顯示C1表示開校園廣播C0表示關閉校園廣播頻段，重啟后設置生效。設置背光狀態則斷電狀態下同時長按上，下電臺鍵開機，顯示B1表示背光常亮，B0表示背光20秒關閉，重啟后設置生效。改變?cè)O(shè)置狀態重復這一步驟來切換。出廠統一設置為不開校園廣播頻段，背光無操作20秒熄滅。
