微型FM調頻接收模塊/掉電記憶數字選臺

一、產品特點：

1. 使用數字音頻信號處理技術(DSP)與FM鎖相環調制技術(PLL)使音質逼真，性能穩定，長時間工作頻率無偏移。
2. LCD顯示直觀準確，具有較低的功耗和較小的噪聲干擾。
3. 具有自動搜索電臺和儲存電臺功能，操作使用簡便。
4. 內置30級數字音量調整，按鍵操作容易。
5. 掉電自動記憶斷電前的數據。
6. 喇叭/耳機輸出自動切換
7. 支持串口AT指令控制。
8. 采用石英晶體穩頻，溫度改變發射頻率不再漂移。
9. 全頻段自動搜索有信號頻段并儲存記憶。
10. 可設置閾值的DSP數字靜噪處理，無信號自動靜音，擺脫傳統FM收音機的煩躁沙沙聲（需要用戶打開模塊的靜躁功能）。

 二、產品參數：

• 輸出功率：500mW（驅動耳機），3W（驅動喇叭）
• 頻響范圍：50Hz-18KHz
• 接收頻率：關閉校園廣播87.0MHz-108.0MHz，開啟校園廣播76.0MHz-108.0MHz
• 等效噪音：≥30dB
• 供電電壓：3.0V-5.0V
• 供電電流：最大音量下400mA，最小音量下50mA(僅供參考)
• 聲道：喇叭（單聲道），耳機（立體聲）
• 尺寸：49*26.5mm

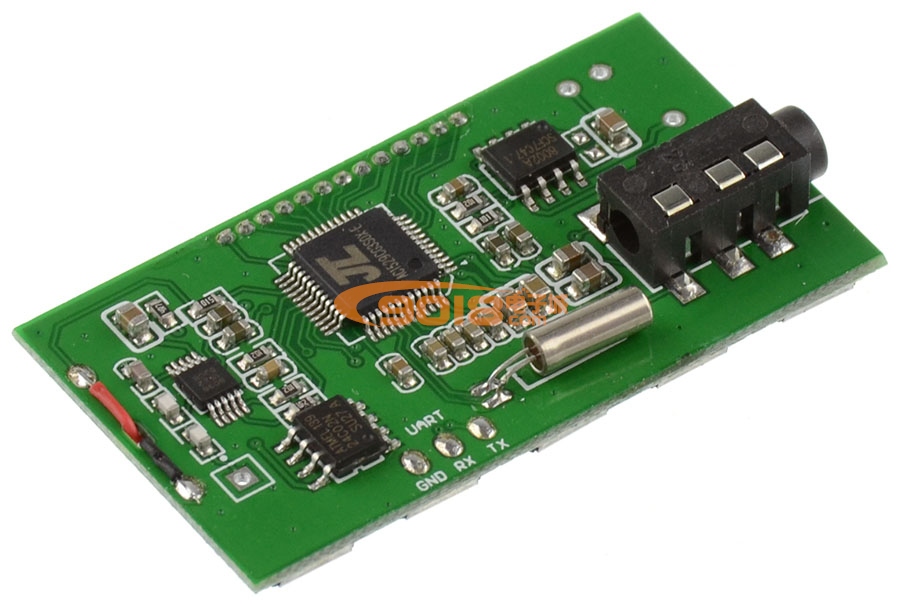

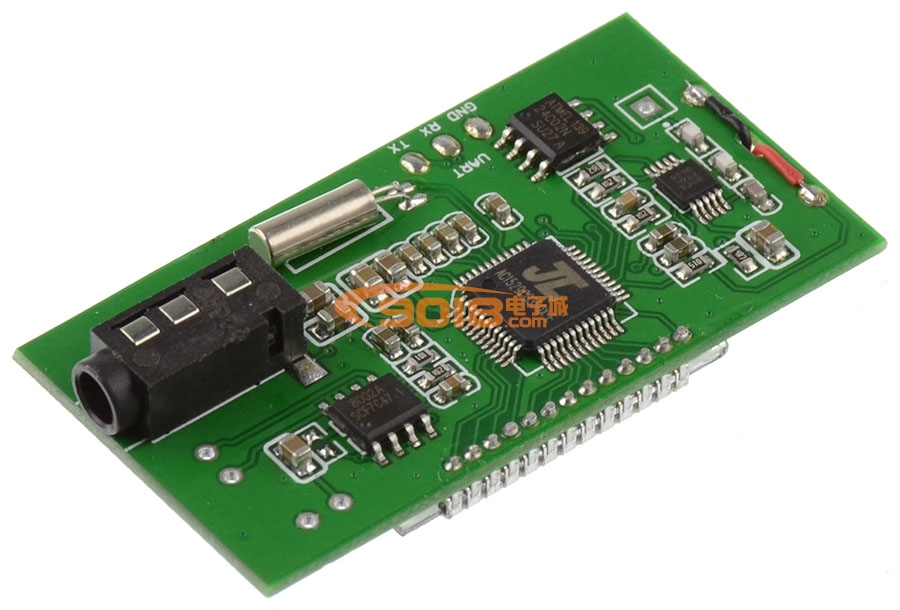

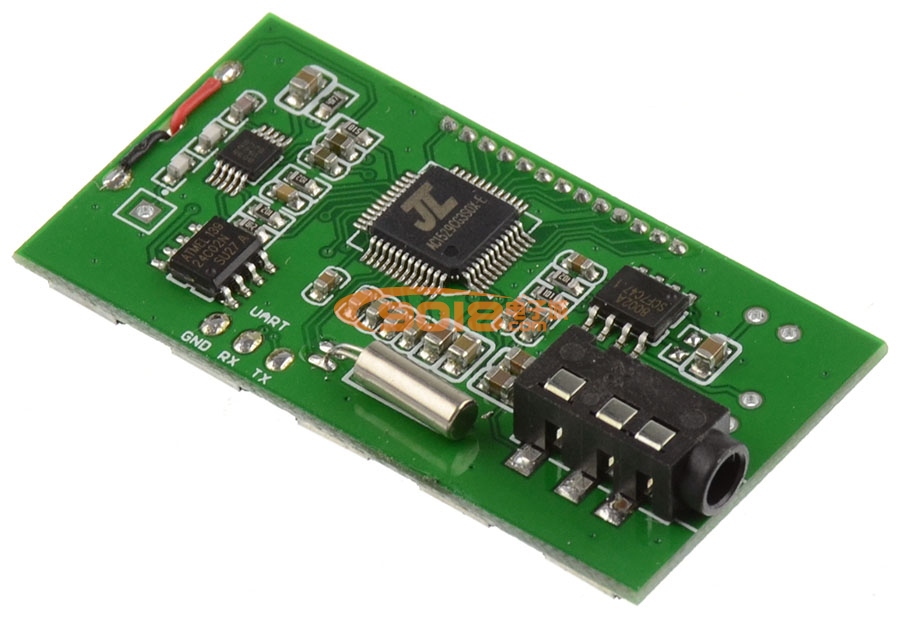

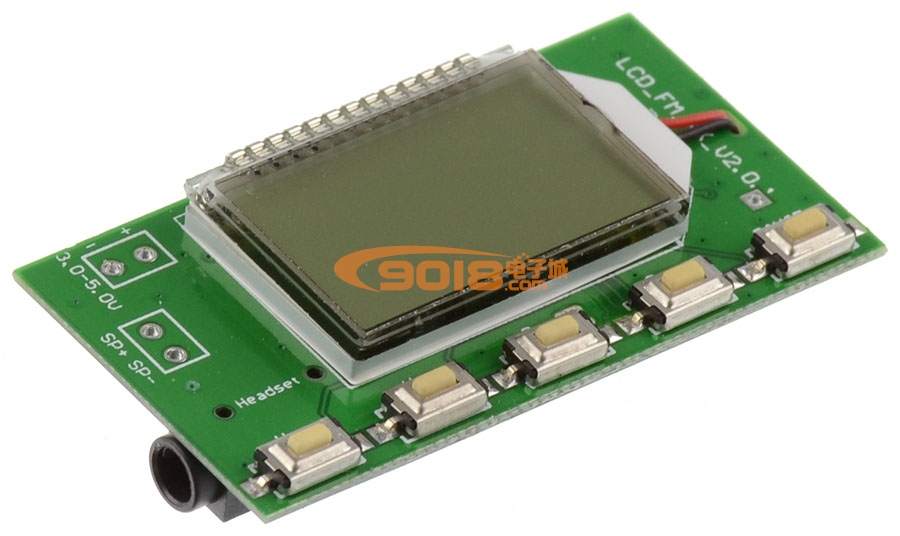

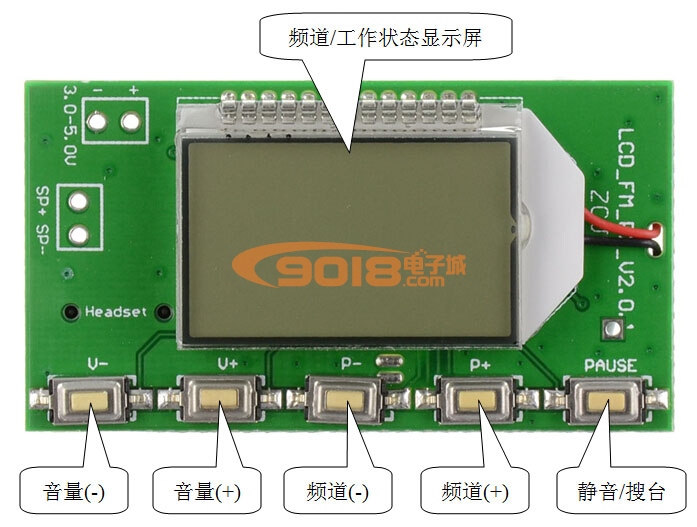

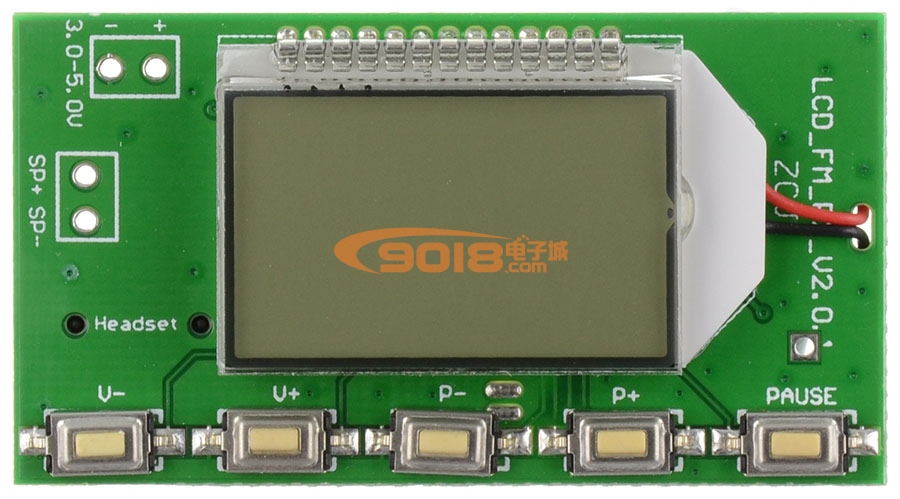

三、面板功能說明

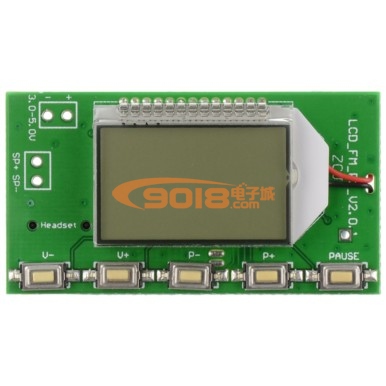

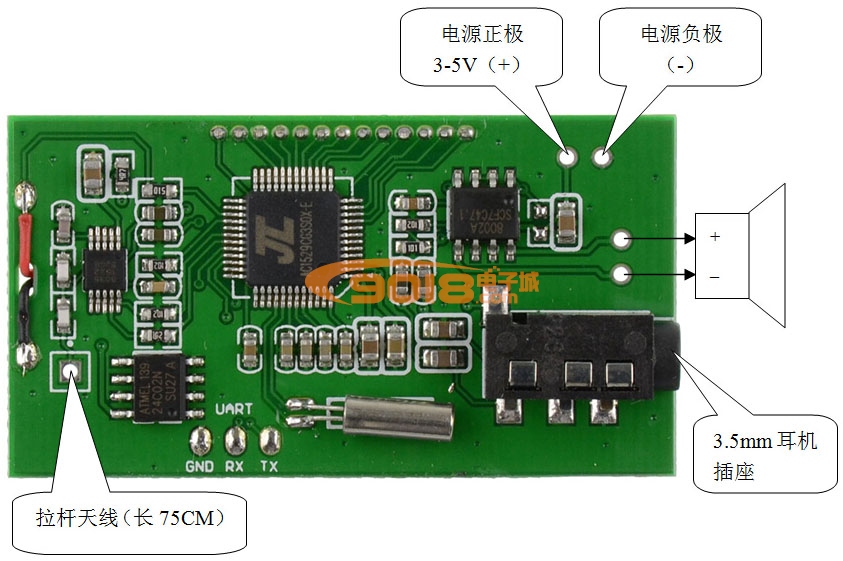

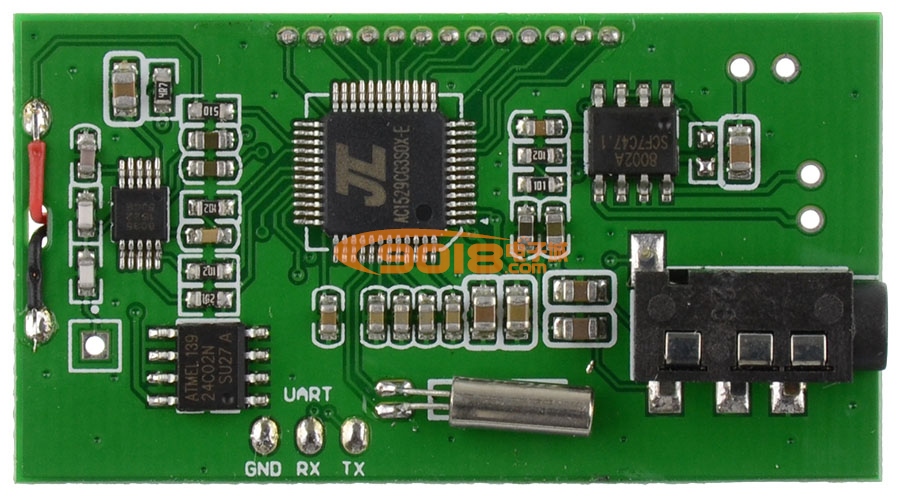

四、背面接線示意圖

五、使用說明

1. 電源
   模塊3.0-5.0V對應端口-，+分別接電源（電池）的負極和正極，電源建議用電池或者其他穩壓電源。不能使用開關電源或者其他脈沖電源變換器（如手機充電器，充電寶以及其他各類開關電源性質的電源），否則電源產生的干擾會影響本模塊的正常工作。本模塊正常工作電壓為3.0-5.0V，供電電壓注意不要超過本范圍，通電前詳細檢查電源有沒有接錯接反。
2. 按鍵
   音量+/-：短按音量+/-  1，長按連續+/-
   頻道+/-：短按頻道+/-， 長按搜索下一個頻道
   靜音：短按切換靜音/非靜音，長按自動搜索并儲存電臺
3. 天線
   ANT端口用來連接FM天線，為了更好的接收FM信號，建議外接75cm長度的拉桿天線。
4. 耳機/喇叭輸出
   本模塊自帶3W音頻功放，如需喇叭接入喇叭端口即可，建議使用4Ω/3W揚聲器。插入耳機，音頻自動切換到耳機通道，揚聲器通道自動關閉。
5. 自動搜臺
   本模塊自帶FM電臺搜索儲存功能。長按“自動搜臺”開始自動搜索并儲存有信號的電臺，搜索完成后自動播放第一個電臺P01。用戶可以按“上一個電臺”或者“下一個電臺”鍵來選擇收聽搜索到的電臺。
6. 擴展設置（普通用戶可以不用設置此部分）
   1）設置校園廣播開關：
   斷電狀態下同時按住VOL+,VOL-鍵后上電LCD顯示C1表示開校園廣播C0表示關閉校園廣播頻段，C1/C0之間切換只需重復以上操作，斷電重啟后設置生效。
   2）設置背光模式：
    斷電狀態下同時按住P+，P-鍵開機，顯示B1表示背光常亮，B0表示背光20秒關閉，B1/B0之間切換只需重復以上操作，斷電重啟后設置生效
   3）P+/P-鍵第二功能設置：
   頻率顯示界面下，同時長按V+,V-鍵，屏幕顯示CH表示P+/P-鍵作為頻道+/-功能，顯示FRE表示P+/P-鍵作為頻率+/-功能。重復以上操作在兩種模式之間切換，本操作設置后立即生效。
   4）設置靜躁總開關:
    頻率顯示界面下，同時長按P+/P-鍵，屏幕顯示SN ON表示打開靜躁總開關，顯示SN OFF表示關閉靜躁總開關，重復以上操作在兩種模式之間切換。本操作設置后立即生效。
   5）設置靜躁動作閾值：
   頻率顯示界面下，同時長按P+/PAUSE鍵進入設定靜躁閾值界面，按P+/P-鍵設置閾值，設定范圍在t00-t20之間，數值越大，門限越高，反正亦然。一般設置為t05即可，本操作只有在靜躁總開關打開時才可以設置，設置后立即生效。
   6）恢復出廠設置：
   如果用戶把參數設置亂了又不知道調回來的情況下，可以嘗試恢復出廠設置。斷電狀態下按住PAUSE鍵后上電開機， 5秒后進入頻率顯示界面，頻率恢復到87.0MHZ，音量恢復到16級，靜躁總開關關閉，靜躁閾值恢復為5，P+/P-鍵恢復為頻道+/-功能，并清空所有保存的電臺信息。
7. 串口控制（不用串口控制功能不需管這部分）
   模塊預留TTL電平串口控制接口，TTL串口與本模塊通訊需要連接模塊的UART_RX，UART_TX與GND，可以用外部MCU（單片機）或者電腦串口發送指令控制模塊的相關功能。注意：因電腦串口電平不是TTL電平，連接電腦通訊時需要接RS323電平轉TTL電平裝換裝置或者使用USB轉TTL電平串口模塊來與本模塊通訊。因串口指令控制模塊需要一定的計算機專業知識，不懂的買家無需折騰。所有資料見寶貝說明，客服不提供這方面的技術指導。

六、注意事項

1. 電源電壓嚴禁超過本模塊的供電電壓范圍。
2. 工作時不能觸及模塊的背面元件，以免影響本模塊的正常工作或者引起 短路燒毀模塊。
3. 注意：出廠默認設置為關校園廣播，背光無操作20S自動熄滅，關自動靜噪。用戶根據具體情況自行設置。
4. 關于靜噪的一些基本知識：
   調頻接收機中大多采用鑒頻器解調，鑒頻器輸出噪聲的功率譜呈拋物線分布，隨著輸出頻率增加而平方地增大。因此，在無輸入有用信號時，鑒頻器解調輸出幅度較大的噪聲。這些噪聲經音頻放大器放大后，輸出很大的“沙沙”噪聲。為去除這些噪聲，傳輸語音的調頻接收機中，不得不加入靜噪電路，在沒有輸入信號或者輸入信號很弱時，靜噪系統關斷音頻輸出，保持耳機安靜。一個可靠的靜噪系統對于FM接收機來說，具有重要的意義。

七、常用靜噪方式及性能比較

       靜噪電路系統大致分為三類：導頻靜噪、噪聲靜噪、載波檢測靜噪。發送端在對話音信號進行調制前，通常在話音信號頻率低端（300Hz以下）加入單音，然后再送去調制發射出去。接收端解調后檢測這一單音，進行靜噪控制。受靜噪輸出衰減和發射機電路對低頻響應程度的限制，國標規定**FM電臺的導頻為150 Hz（正負2Hz）。

       噪聲靜噪方式利用鑒相器的壓噪特性，當射頻信號較強時，輸出噪聲降低；當射頻信號消失時，輸出較大幅度的白噪聲。噪聲靜噪方式即利用這一特性進行靜噪控制。一般的窄帶FM接收中都為噪聲靜噪配置有音頻放大器（噪聲提取濾波）和簡單的施密特比較器，民用FM接收機幾乎都用這種靜噪方式。

       載波檢測靜噪是利用鑒頻器前限幅電路的電流與輸入信號強度的對數在相當大的范圍內成正比，通過檢測此電流即可得出輸入信號的強度，從而進行靜噪控制。很多FM接收IC均給出此輸入信號強度信號（RSSI）。此信號常用作輸出信號強度表驅動、AGC、載波檢測靜噪等。

       三種靜噪方式中導頻靜噪電路最為復雜，而且增加了額外的發射功率，具有抗干擾能力強、操作簡單等優點；噪聲靜噪和載波靜噪電路簡單，不需要額外發送導頻，可實現互通性；有的電臺為增加兼容性，經常是既有導頻靜噪功能也有噪聲靜噪功能。
       隨著數字通信技術的發展，越來越多的數字算法運用到靜噪檢測上，本模塊就是采用DSP器件實現對FM音頻信號的采樣，在DSP里運算后送出靜噪標志位去控制音頻處理單元的通斷。

本模塊靜噪的調節方法：
本模塊采用DSP數字靜噪，能夠靈活的運用軟件來控制靜噪門限（閾值）。靜噪門限為0-20個等級，數值越低靜噪門限也越低，越容易收聽到帶有背景噪聲的電臺信號，數值越高噪聲門限越高，輸出噪聲高于設置值時，自動靜噪打開，使輸出靜音。所以在調節靜噪閾值的時候，根據使用的情況，如果想聽到弱信號靜噪門限往下調，如果想聽到強信號，數字往上調。注意，靜噪功能不能把信號中的背景噪聲去除，只是通過判斷信號的噪聲大小超過設置閾值來控制輸出靜音。
