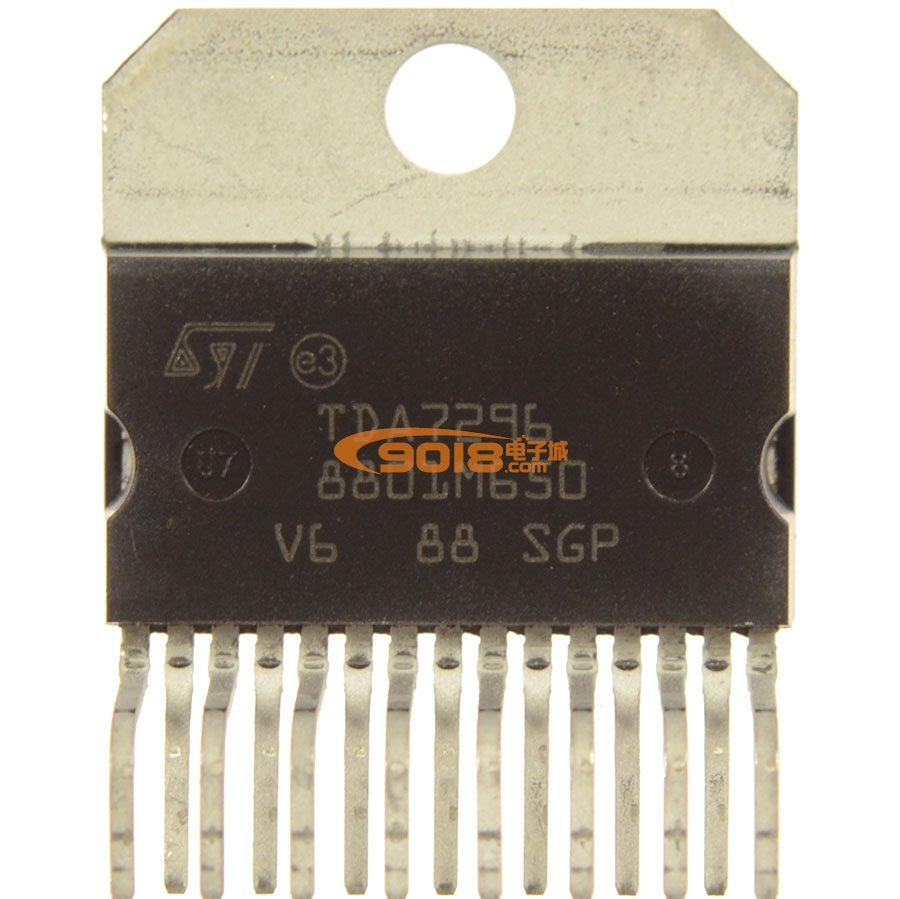

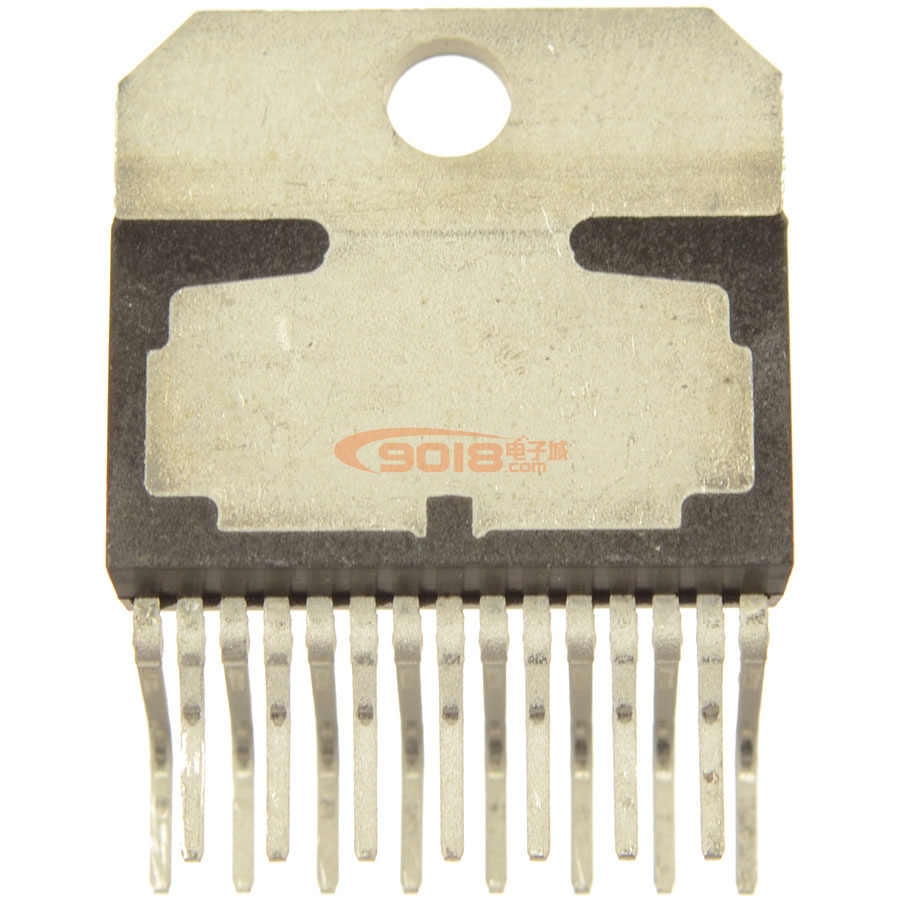

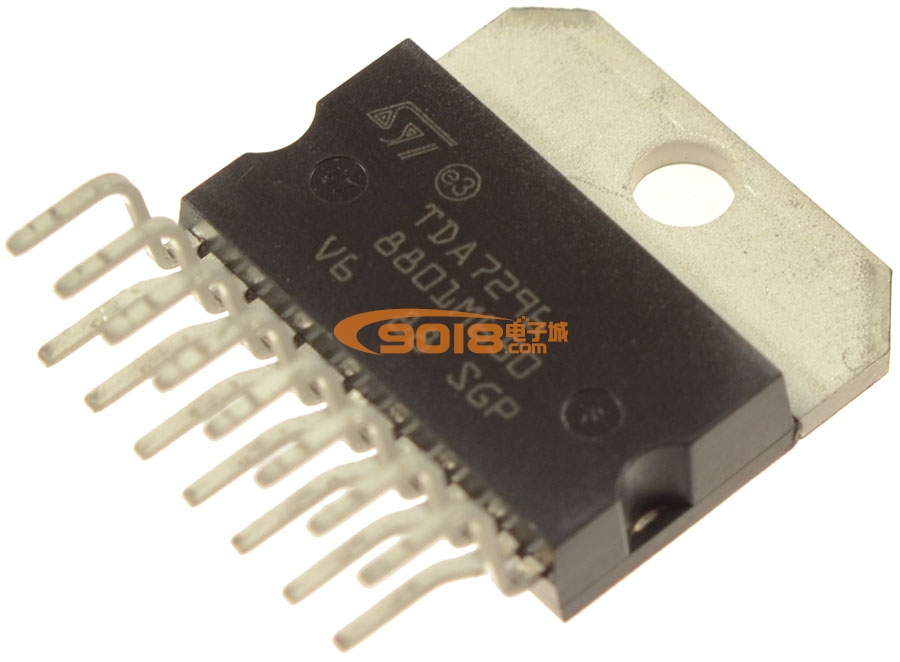

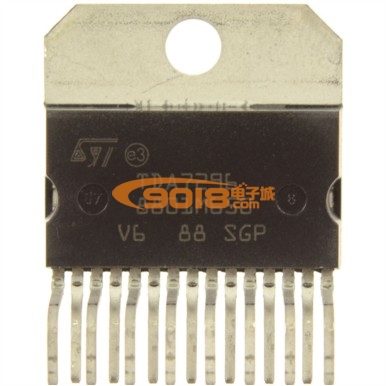

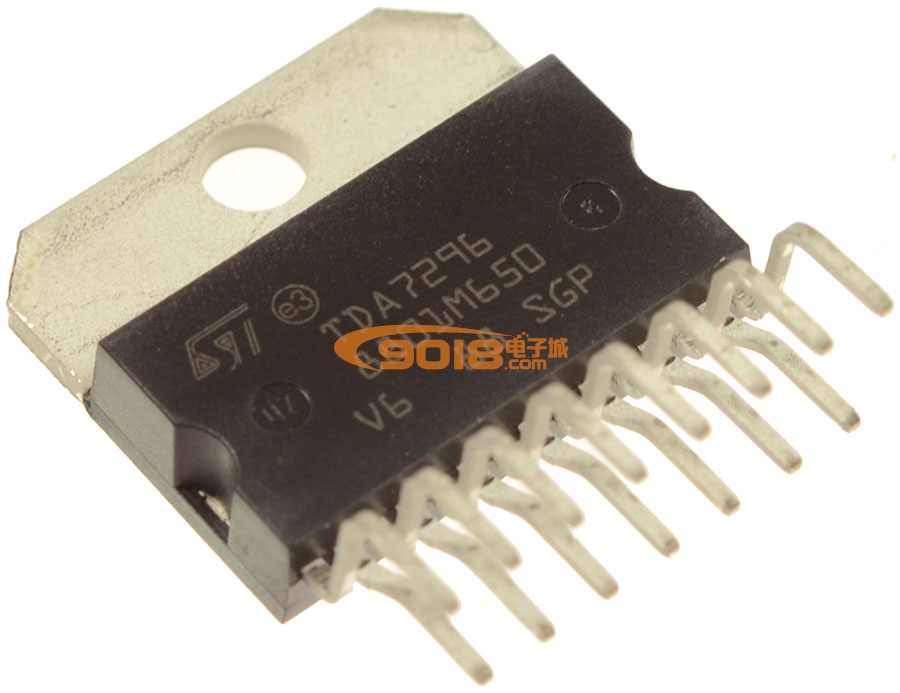

全新原裝ST牌 TDA7296 雙聲道音頻功放IC集成塊 芯片
商品貨號：000871001
商品品牌：意法半導體
銷 售 價：￥18.00 （不含配送費用）
商品評分：10
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
品牌：ST
成色：全新原裝
型號：TDA7296
簡介：
TDA7296是ST意法公司一款DMOS大功率音頻功放積體電路它和TDA7293 TDA7294 TDA7295 是一樣引腳，它具有較寬范圍的工作電壓；較高的輸出功率（高達60W輸出功率） ，并且具有靜音待機功能，很小的雜訊和失真以及過熱、短路保護功能。
參數：
最高工作電源電壓： 輸出功率±24V8Ω時 失真0.5%時達到30W
典型工作電源電壓：±24V 正常工作電壓±10-±24V
Icoo TYP典型靜態電流：30mA
TDH 諧波失真：0.01
它和TDA7294引腳一樣只是電壓和功率小了點。
內部結構：
TDA7296內部結構分為三級：差分輸入級由雙極型晶體管組成，推動級和功率輸出級采用場效應管，這種結構可以綜合雙極型晶體管低噪音和功率場效應管在線性、溫度系數、音色上的優勢。音色優美，兼顧了雙極信號處理電路和MOS功率管的優點，具有低失真、低噪音、高耐壓以及開關機靜音、過熱保護、短路保護等優點。
TDA7296是15腳封裝。TDA7296各腳的作用如下：1腳是待機地；2腳是反相輸人端；3腳是正相輸人端；4腳是地；5腳是短路電流檢測端，通常作為懸空；6腳是自舉端；7腳是正電源輸入端（信號處理部分）；8腳是負電源輸入端（信號處理部分）；9腳是待機端；10腳是靜音端；11是緩沖驅動輸出端（橋接時使用）；12腳是反饋輸人端；13腳是正電源輸人端（功率輸出級部分）；14腳是功率輸出端；15腳是負電源輸入端（功率輸出級部分）。
TDA7296的9腳為靜音為控制端，當該腳低于2.5V時，TDA7296執行靜音操作，輸出端無信號輸出；10腳為待機模式控制端，當該腳低于2.4V時，TDA7296工作在待機模式，內部電路停止工作。
-
