簡易無線話筒電路電子制作套件/散件(9018高頻三極管FM調頻發射)
商品貨號：001007401
商品品牌：三彩
銷 售 價：￥3.50 （不含配送費用）
商品評分：8
- 印刷板+散件
-
頭戴式FM調頻無線耳機/英語聽力考試/廣播接收/收音機銷售價：￥35.00 -
ZX05集成電路調頻調幅收音機套件散件/電子制作套件銷售價：￥22.00 -
2節7號電池盒 帶開關 引出線 電池蓋銷售價：￥3.40
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
一、電路說明
MIC是駐極體話筒，它的作用就是感應空氣中聲波的微弱振動，并輸出跟聲音變化規律一樣的電信號。本站選用的是靈敏度較高的話筒，一般可以輸出幾十毫伏以上的音頻信號，這個信號足以調制下一級的高頻振蕩信號的頻率。注意：話筒有正負極之分，一般和外殼相通的是負極。
R1是MIC駐極話筒的偏置電阻，有了這個電阻，話筒才能輸出音頻信號，這是因?yàn)镸IC話筒內部本身有一極場效應管放大電路，用來阻抗匹配和提高輸出能力等作用。
C5是音頻信號耦合電容，將話筒感應輸出的聲音電信號專遞到下一級。
C2是Q9018的基極濾波電容，一方面濾除高頻雜音，另一方面讓Q9018的高頻電位為0，對50MHz以上的高頻電路來說，Q9018是一個共基極放大電路，這是最后能形成振蕩的基礎。因?yàn)檎袷庪娐返幕A(chǔ)條件就是必須具備一定的增益，再就是具備合適相位的反饋（一般是正反饋）。
R2是Q9018的基極偏置電阻，給Q提供一個較小的基極電流，Q將會有一個較大的發射極電流到過R3。由于R2、R3中的電流作用會在各自電阻上產生壓降并互相影響，結果會自動穩定在某一數值狀態，這就是書上講的射極跟隨器。
R3是Q9018的發射極電阻，這里起穩定直流工作點作用，和C3還組成了高頻信號負載電阻作用，也是整個高頻振蕩回路的一部分。
C8和L組成并聯諧振回路，起到選擇振蕩頻率的主要作用， 改變C8的容量或者改變L的形狀（包括圈數），可以方便的改變發射頻率。
C7是高頻信號輸出耦合電容，目的是為了讓高頻信號變成無線電波幅射到天空中。因此，天線最好堅直向上，長度最好等于無線電波頻率波長（或者整數倍），四周應該開闊，不要有金屬物阻擋。說明：波長等于頻率的倒數，頻率變化，波長也會變化，再說，天線具體的長度還與電路輸出阻抗、天線粗細等等有關，在業余情況下，隨便接一段電線就行了。（如果為了追求最遠的發射距離，大家可以自行多做這方面的嘗試，本站元件包經過本站技術人員試驗，效果是可以輕松達到50米以外的。）
C6是反饋電容，電路起振的關鍵元件就是它了。分析本電路的高頻狀態時，集電極是輸出，發射極是輸入，輸出信號通過C6加到輸入端，產生強烈的正反饋，自然就產生振蕩了。這實際上也就是書中所說的電容三點式振蕩電路。
C1、C4是電源濾波電容，給交流信號提供回路，減小電源的交流內阻。
X1是信號輸出端，X2是電源輸入端。
二、性能參數
頻率范圍：88MHz—108MHz
工作電壓：DC1.5V—9V

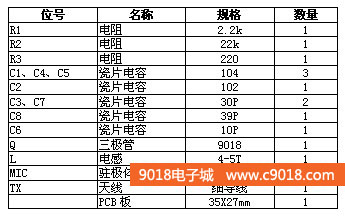

三、元件清單

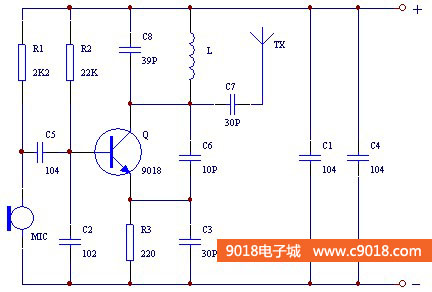

四、電路原理圖

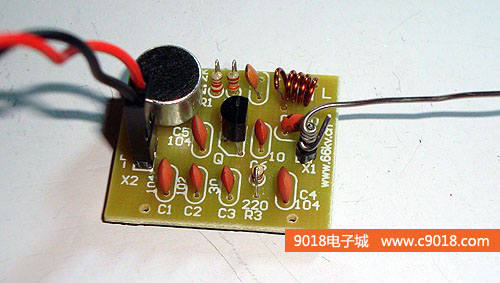

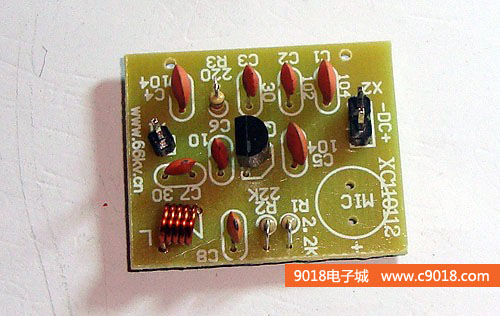

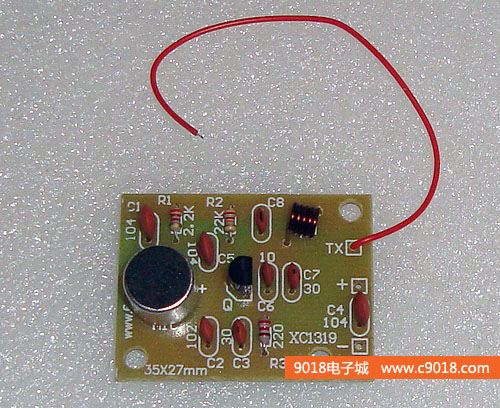

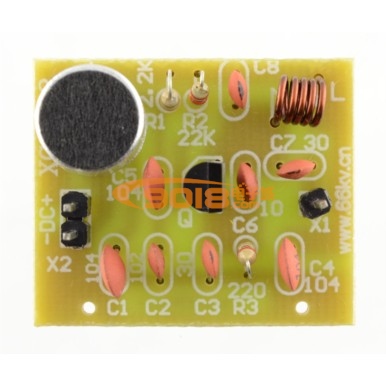

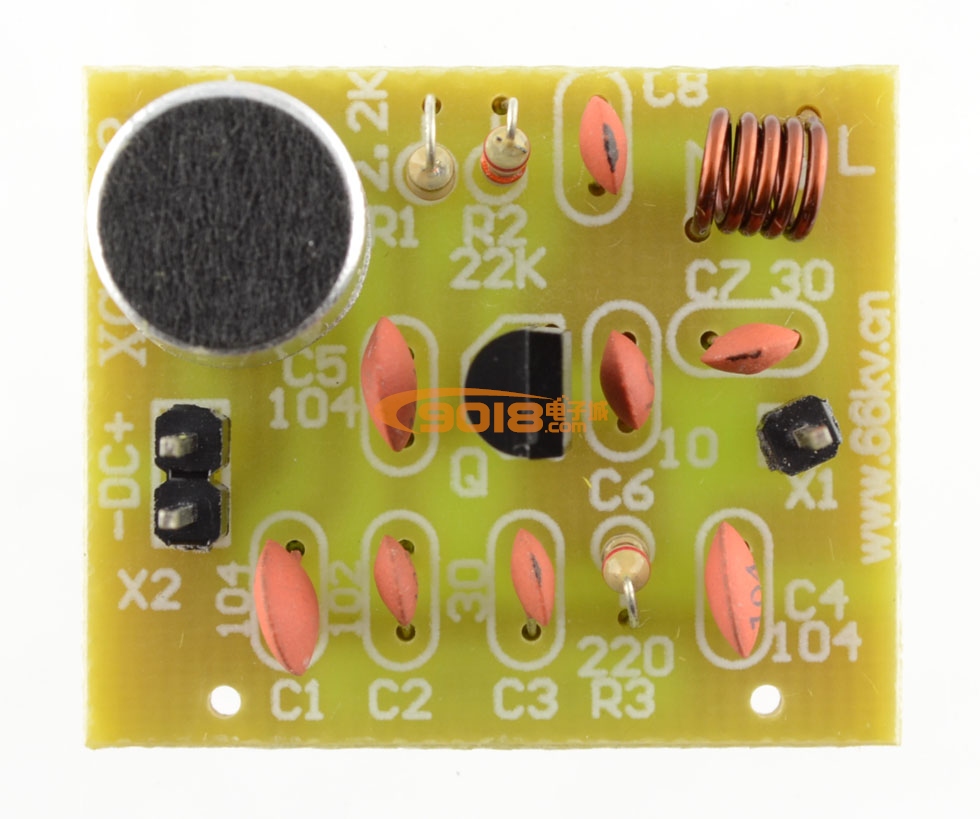

五、焊接好的成品圖
以下內容為：簡易無線話筒套件焊接過程（僅供參考）

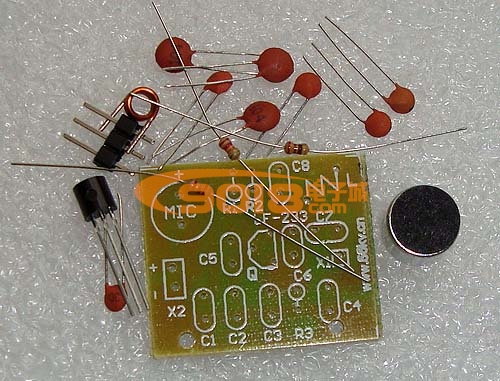

1、檢查元件數量，確認無誤后方可焊接

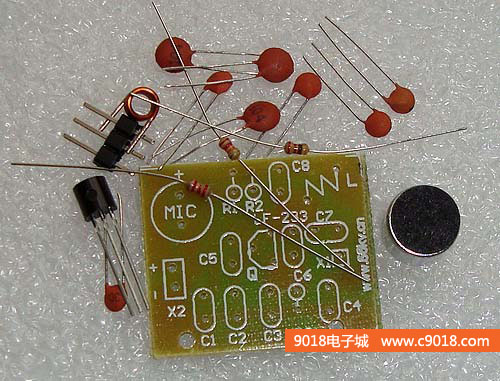

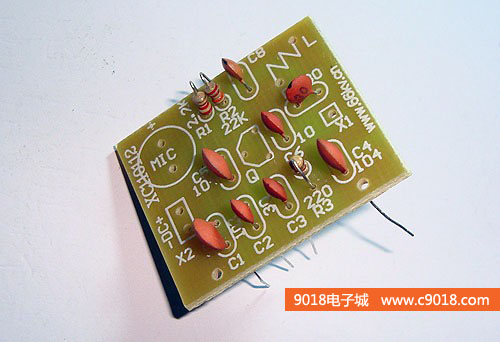

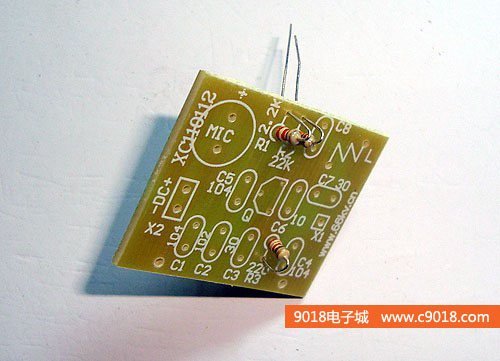

2、焊接電阻
3、焊接瓷片電容
4、焊接插針

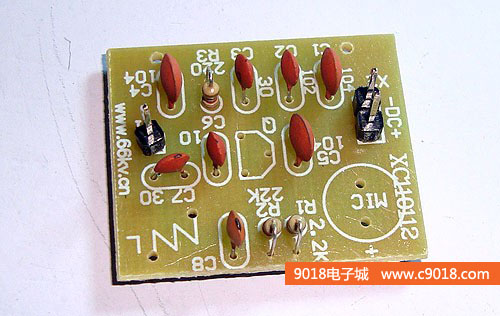

5、焊接電感線圈

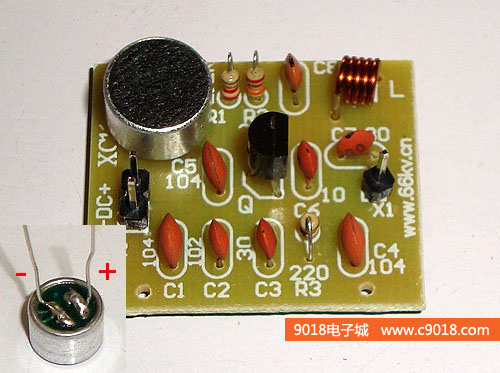

6、最后焊接駐極體話筒，焊接時要注意極性
7、接上電源和天線測試，天線可以采用10-30厘米細導線，套件中沒有提供，需要自備。接收設備采用調頻收音機，調節簡易無線話筒上電感線圈的松緊程度，使收音機上收到話筒的信號。
-
