【教學散件】ZX3002 叫醒器 定時鬧鐘 散件 電子制作套件
商品貨號：001251401
商品品牌：中夏
銷 售 價：￥18.00 （不含配送費用）
商品評分：7
類型：

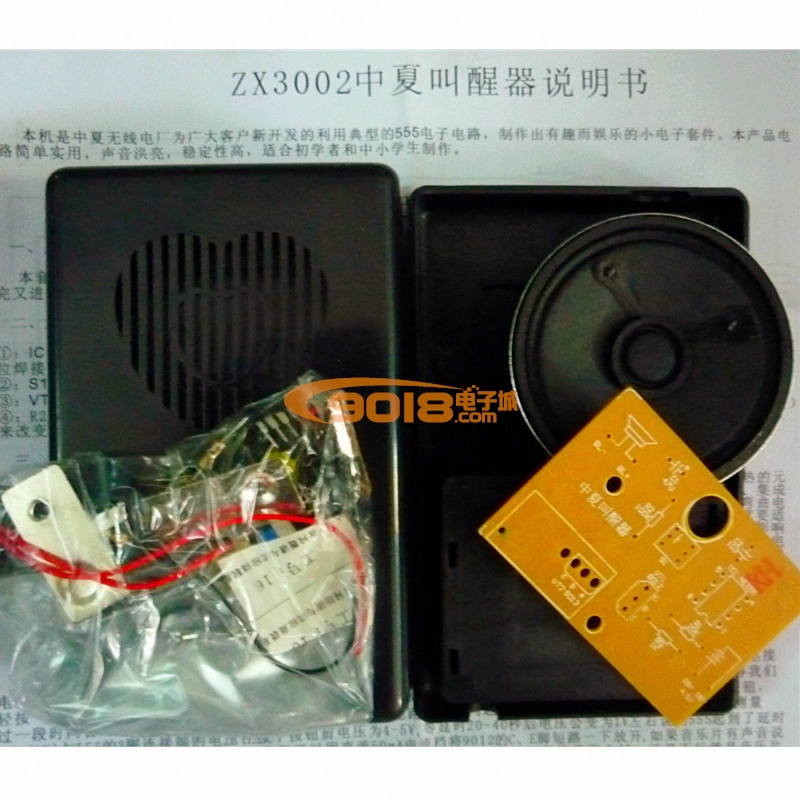

- 機盒+印刷板+散件
您已選擇：
我要購買： 套（限購 9996 套)
【教學散件】ZX3002叫醒器散件
商品描述：
一、原理介紹：本套件以555和音樂片為核心外接RC定時電路對時間進行延時。到時間觸發音樂片工作，等音樂放完又進行下一輪定時鬧鈴工作。
二、元件說明：
①：IC1為555集成塊，IC2為小音樂片帶除法功能。焊接IC2時注意音樂片和電路板對應的腳要一一對應，不可以錯位焊接
②：S1為定時觸發按鈕，它是帶有方向，安裝時用表電阻檔測量一下，當按下時對應的兩個腳電阻應為零。
③：VT1（9012）為音樂片供電起控制作用，焊接時不要焊反不然會出現沒聲音等故障。
④：R2（100K）和C1（47U）為RC定時元件，實驗中我們可以改變R的阻值（阻值越大延時越長，阻值越小延時越短）來改變延時的大小，同學們可以改變試試，讓自己的產品可以與眾不同。
