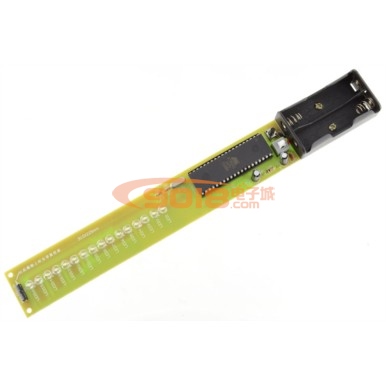

LED搖搖棒電子制作套件/散件(AT89S51單片機應用電路)
商品貨號：001008301
商品品牌：三彩
銷 售 價：￥18.00 （不含配送費用）
商品評分：10
- 印刷板+散件
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
一、電路說明：
本電路采用16只LED作為畫面每一列的顯示，左右搖晃起到了掃描的作用，人眼的視覺暫留現象使得看到的是一幅完整畫面，與LED點陣的顯示相仿。電路中AT89S51單片機為控制器，在它的P0、P2口接有16只以共陽的方式連接的高亮度LED，由單片機輸出低電平點亮。S1為滾珠開關，棒在搖動時，只能在朝某一方向搖動時顯示，否則會出現鏡像字或鏡像畫面，所以通過接一只滾珠開關來控制，使搖搖棒從左向右搖動時將內容顯示出來；S2是畫面切換開關，單片機中已經寫入能顯示多個畫面的程序，工作時通過這個開關來切換。
注意：安裝滾珠開關S1時，要注意其引腳方向，如果裝反了顯示的畫面會出現鏡像。
程序決定顯示內容，套件中單片機的程序已經寫好，裝上就能用；如果想修改顯示內容可點擊下載簡單的參考程序，參考程序是供學習之用，只能顯示一幅畫面。
【本機所使用的多幅畫面源代碼一律不提供】
二、元件清單：

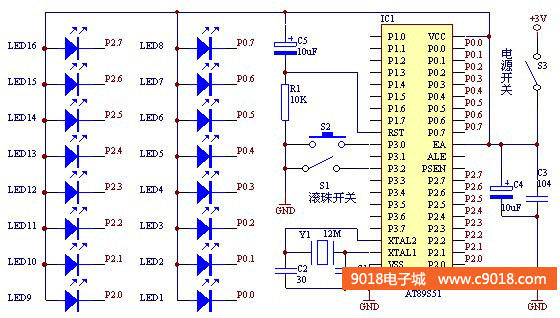

三、電路原理圖：

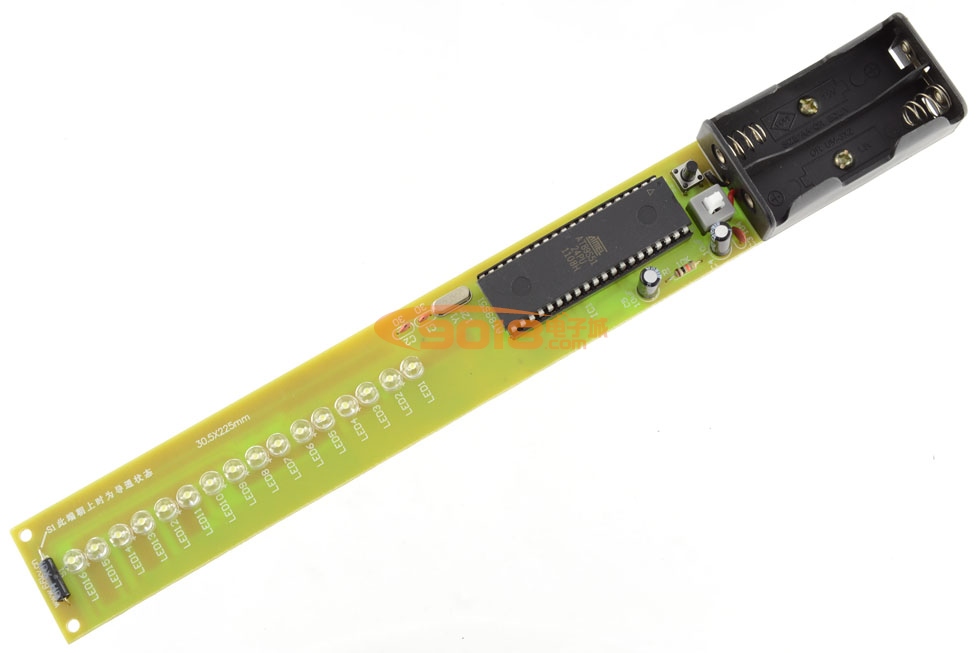

四、做好后的效果：
本套件寫好的程序可以顯示以下9幅畫面：（本套件LED顏色為白色）
以下內容為：LED搖搖棒套件焊接過程

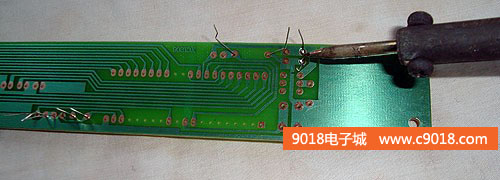

1、首先焊接電阻，瓷片電容、晶振等小元件

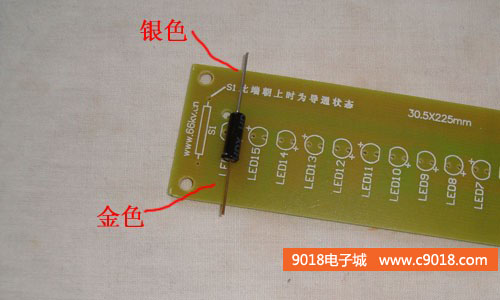

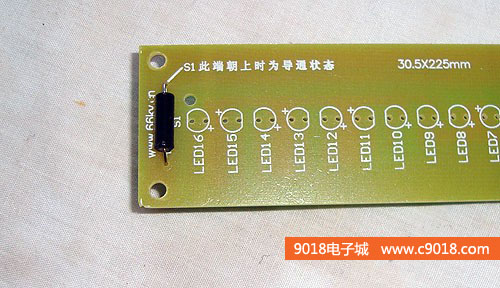

2、焊接滾珠開關，滾珠開關有正反之分，焊接時要注意
3、焊好的滾珠開關

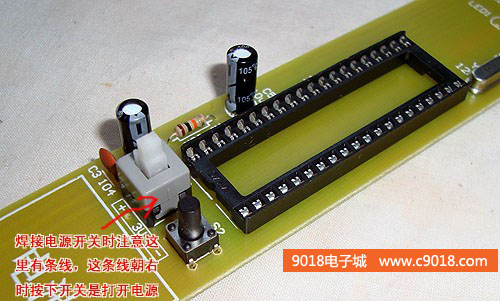

4、焊接40P的IC座，緊接著焊接電解電容、電源開關和畫面切換開關

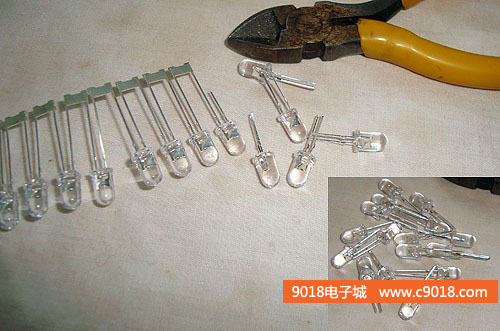

5、如果是連排的LED需要先剪下，散的LED就不用此步了

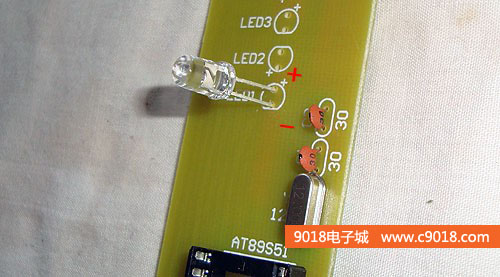

6、安裝LED，要注意LED的極性

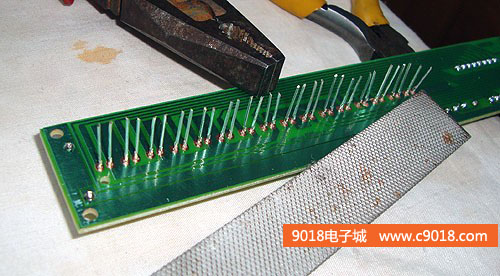

7、LED全部安裝好后開始焊接，焊接時注意LED要緊貼電路板

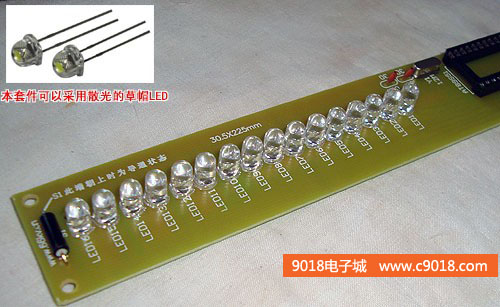

8、LED焊接好的效果，這里采用的是聚光的LED，遠看效果較好，近看光太強，比較刺眼，現在都改用白色散光的LED，光線比較柔和

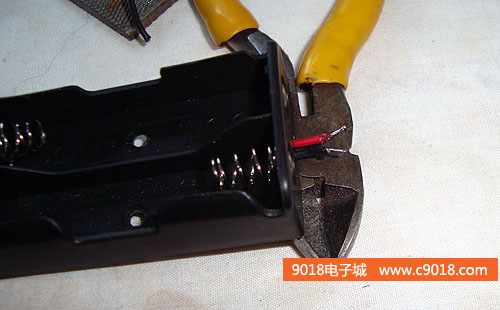

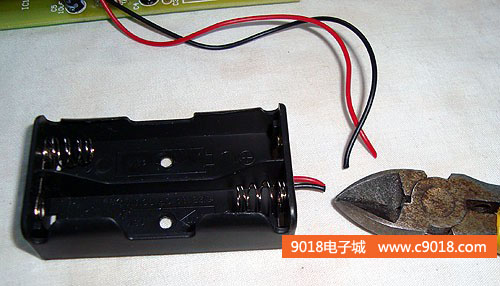

9、把電池盒的引線剪掉一部分留下大約1-1.5厘米長
10、剝掉引線的部分絕緣皮，并對引線上錫

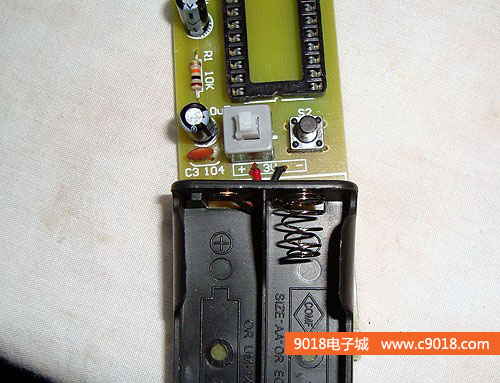

11、安裝電池盒，先焊接引線

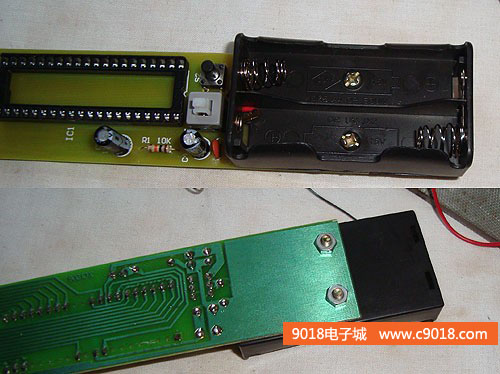

12、再上好螺絲

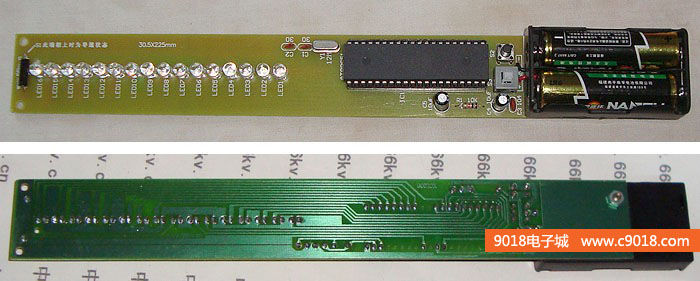

13、做好后的效果
