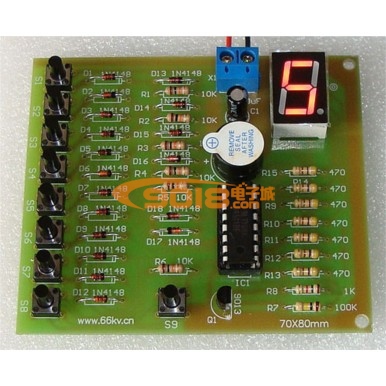

CD4511八路數顯搶答器電路電子制作套件/散件/數字電路教學套件（含電池盒）
商品貨號：001544201
商品品牌：三彩
銷 售 價：￥13.00 （不含配送費用）
商品評分：10
- 印刷板+散件
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
一、功能說明：
搶答器可以根據搶答情況，顯示優先搶答者的號數，同時蜂鳴器發聲，表示搶答成功。搶答器由搶答，編碼，優先，鎖存，數顯及復位電路組成。
二、電路原理：
該搶答器電路可同時進行八路優先搶答。按鍵按下后，蜂鳴器發聲，同時（數碼管）顯示優先搶答者的號數，搶答成功后，再按按鍵，顯示不會改變，除非按復位鍵。復位后，顯示清零，可繼續搶答。S1～S8 為搶答鍵；S9 為復位鍵；CD4511 是一塊含BCD—7 段鎖存/譯碼/驅動電路于一體的集成電路，其中1、2、6、7 為BCD 碼輸入端，9～15 腳為顯示輸出端，3 腳（LT）為測試驗出端，當"LT"為0 時，輸出全為1，4 腳（BI）為消隱端，BI 為0 時輸出全為0，5 腳(LE)為鎖存允許端，當LE 由"0"變?yōu)?1"時，輸出端保持LE 為0時的顯示狀態。16 腳為電源正，8 腳為電源負。整個電路可以采用3.5-5.5V直流供電。
說明：元件清單中1N4148為17只，實際為18只；R8原為2.2K，現在改為1K。R8采用2.2K時，電源電壓低于5V“1”和“7”不能鎖定。

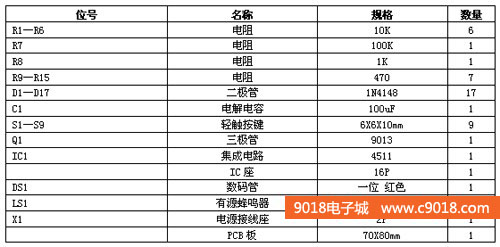

三、元件清單：
四、電路原理圖：

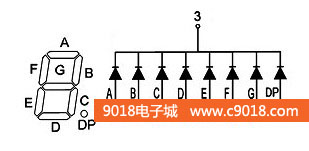

五、數碼管引腳圖：

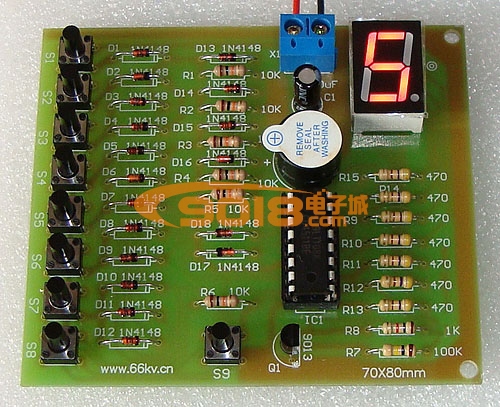

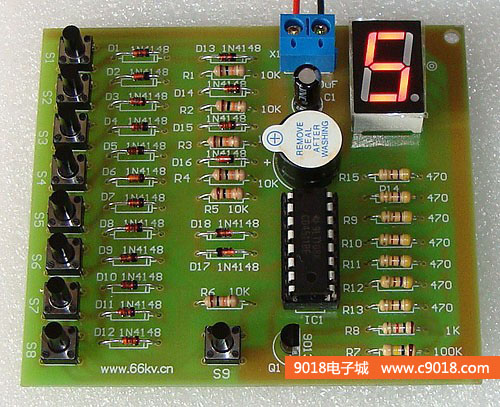

六、焊接好的成品圖：
