商品簡介:

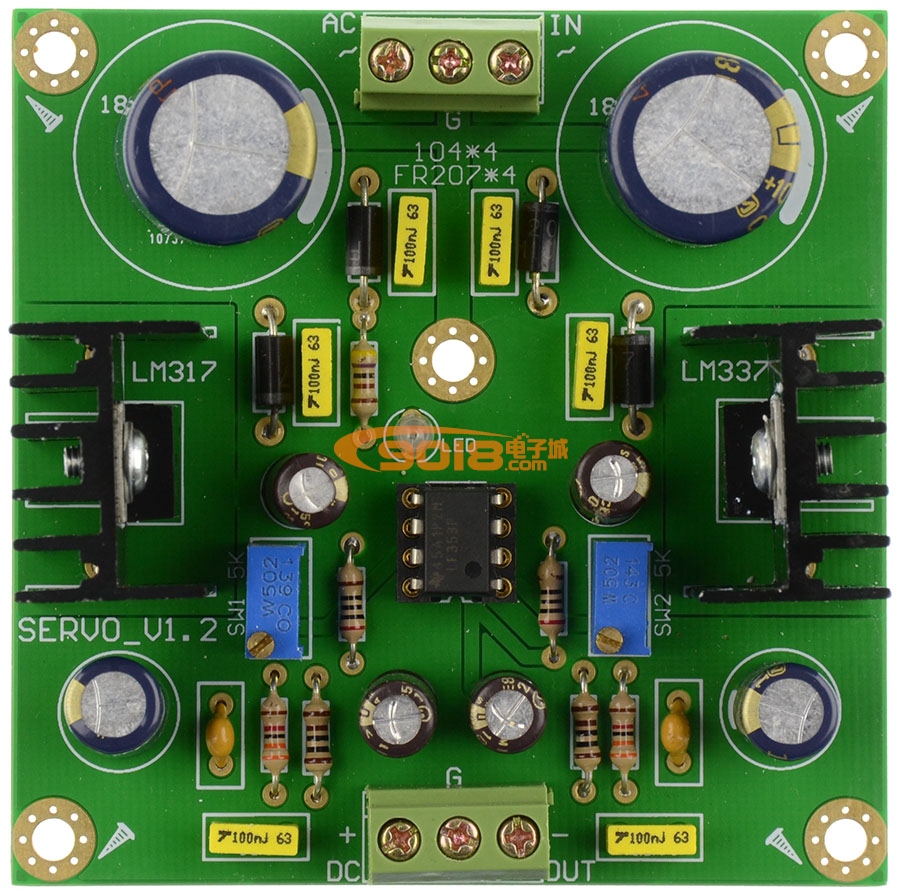

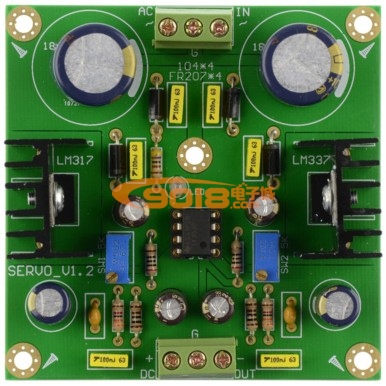

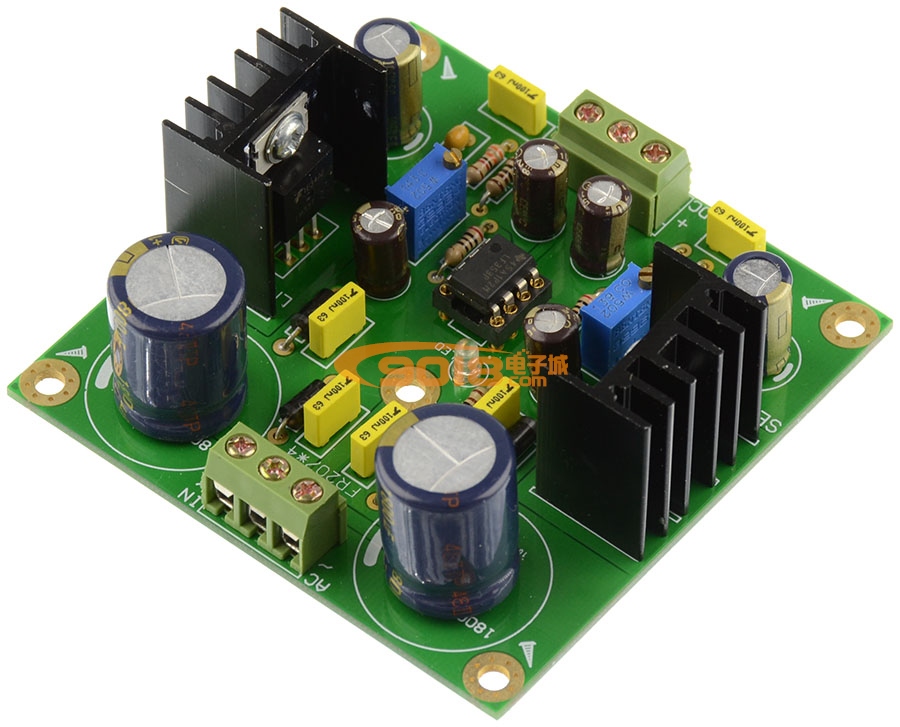

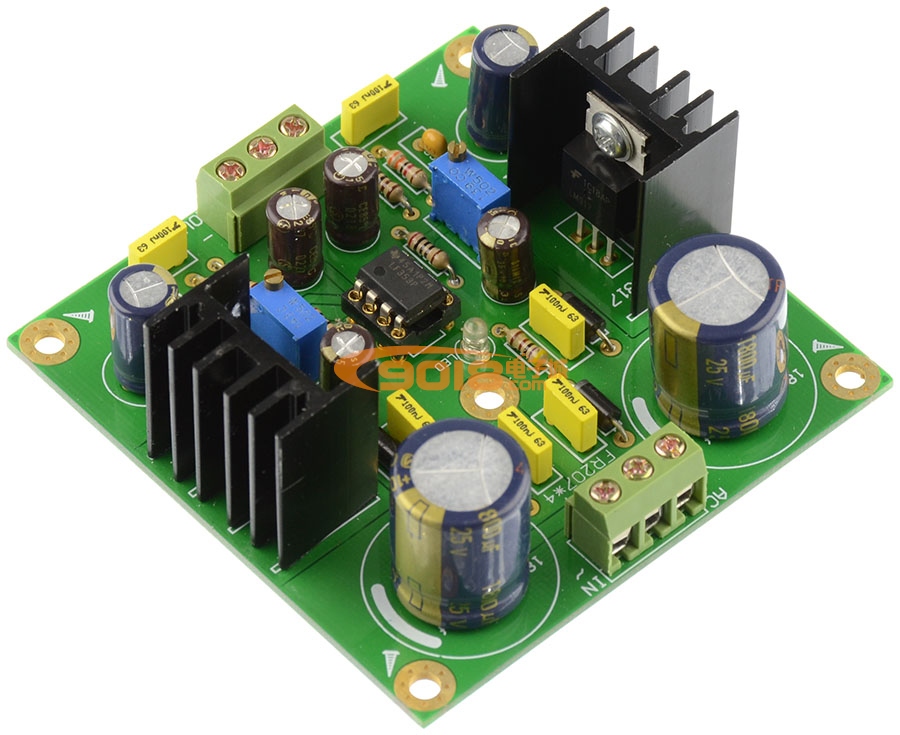

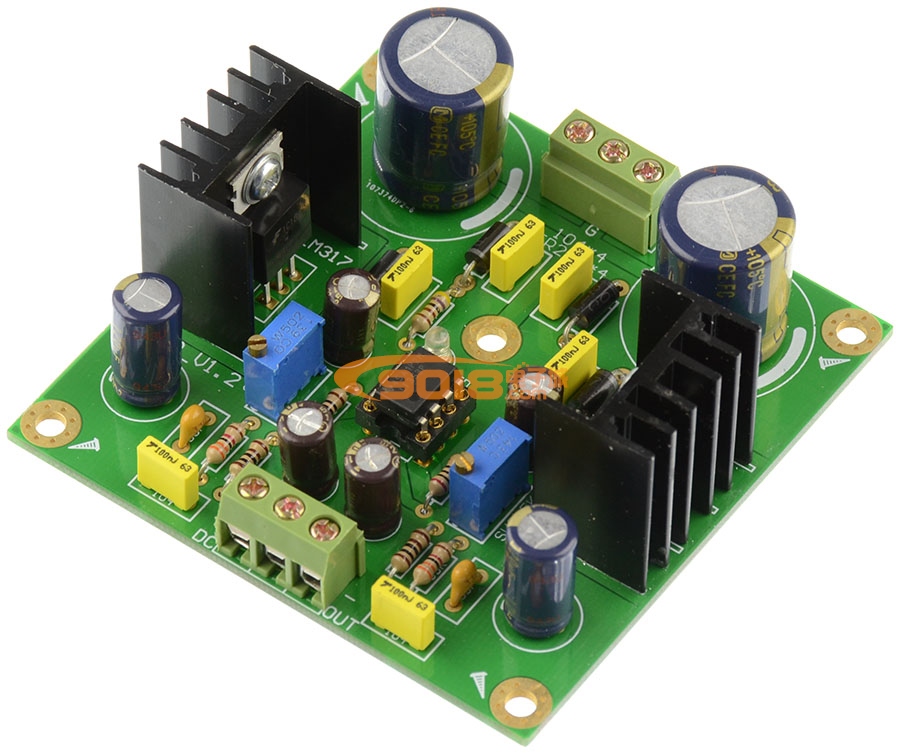

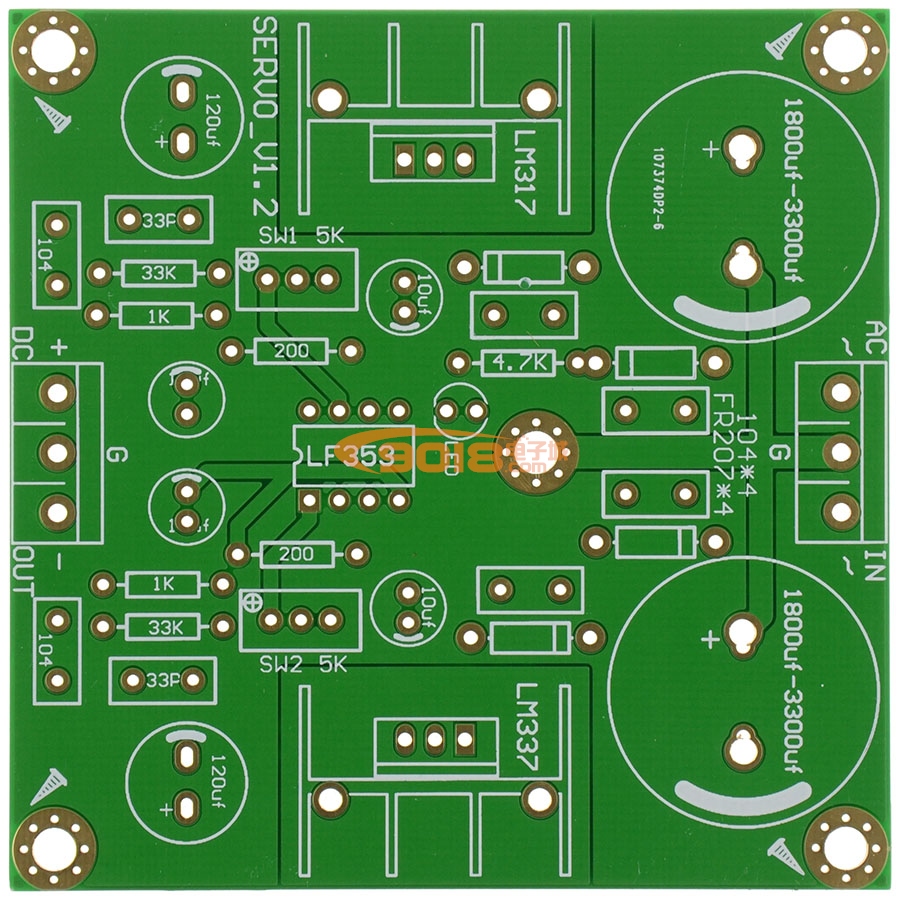

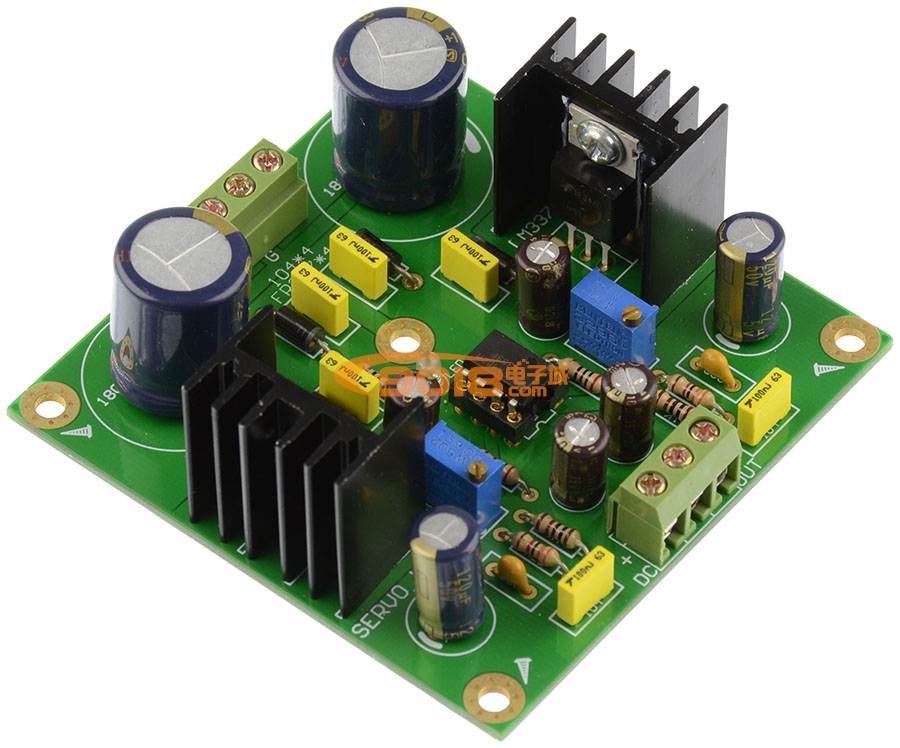

本板選用優質1.6mm雙面玻纖板,雙面走線,沉金工藝。兩大濾波電容引腳安裝采用“引線腳/硬腳”并存設計,電容直徑從1.6cm-2.2cm內均可安裝,可擴展更多的濾波電容。布局上采用經典的一點接地,兩邊元件對稱布局,美觀大方。
特別說明:
- 此PCB電源板是降壓穩壓電路板,本身無升壓作用。如18V交流整流出來是25V直流,那它的最高可調電壓是25V。
- 出廠時輸出電壓默認調成正負5V,買家可以收到貨后按需調整電壓,調整方法為找到3296微調元件,往左擰為降壓,往右擰為升壓。
- “AC IN”為交流電輸入端,“DC OUT”為直流電出端,安裝時注意區分輸入與輸出端,切不可接反,必免燒毀LF353運放塊。
基本參數:
輸入電壓:雙AC5-18V
輸出電壓:DC±1.5V-25V
輸出電流:1.5A
PCB尺寸:長75MM*寬75MM
