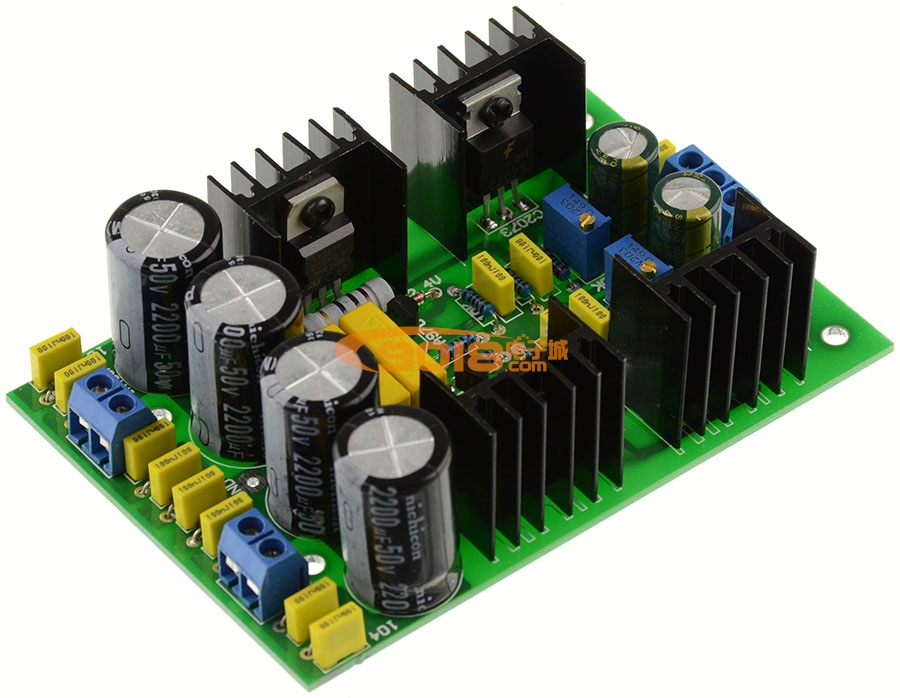

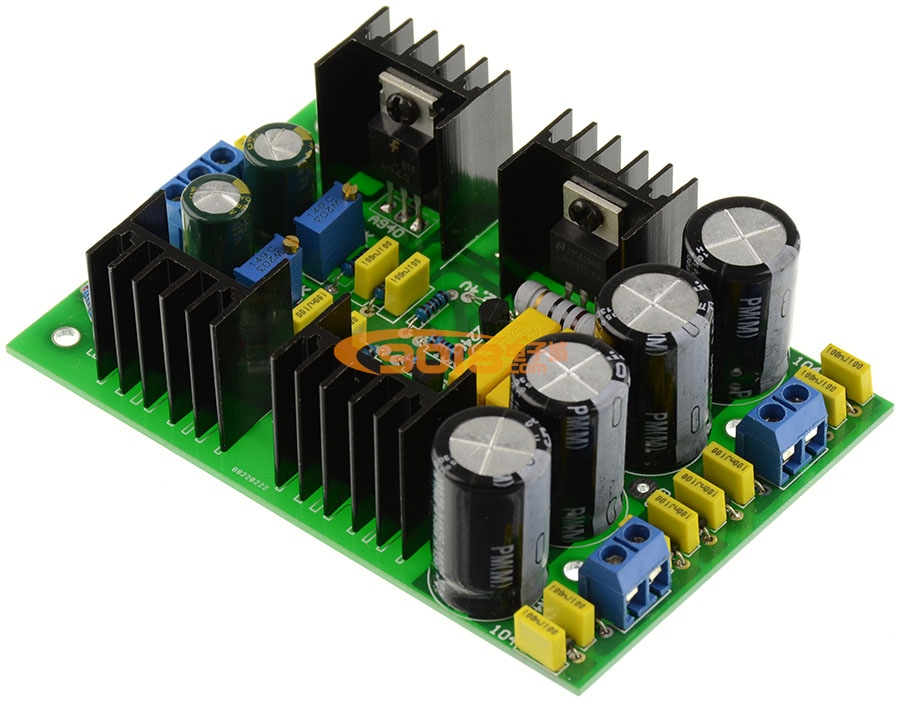

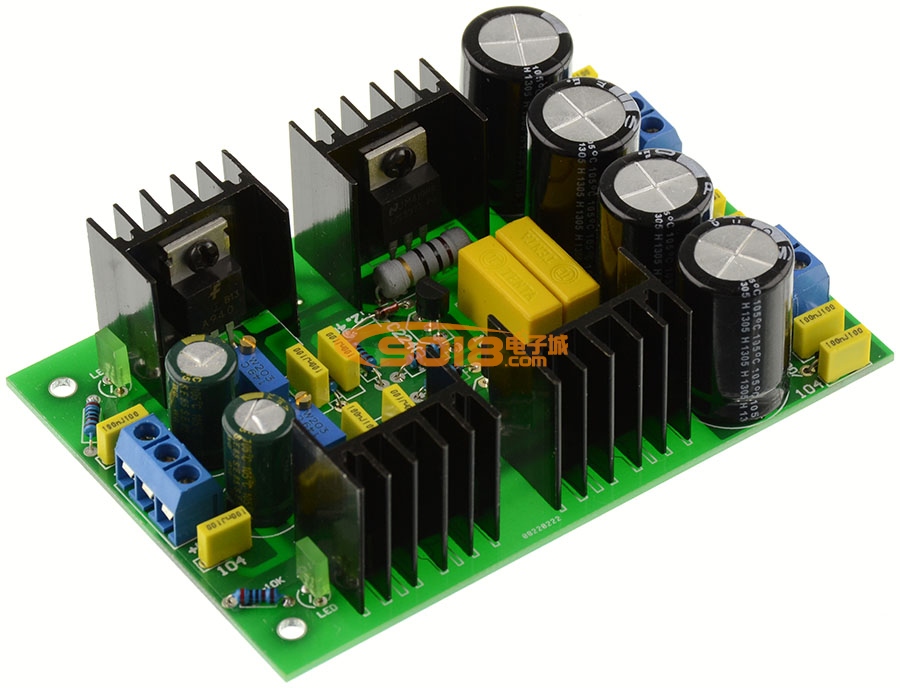

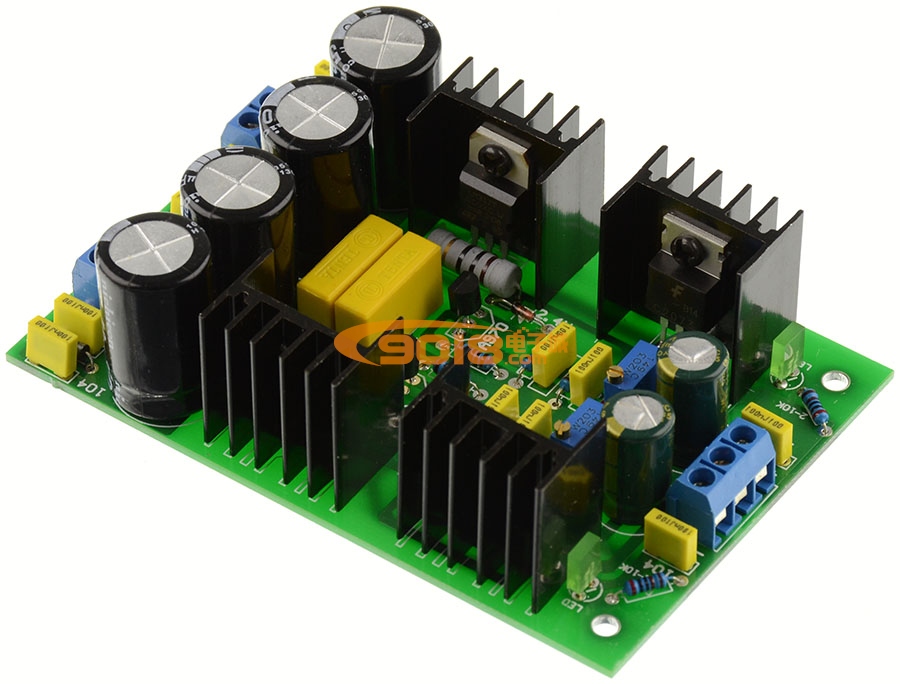

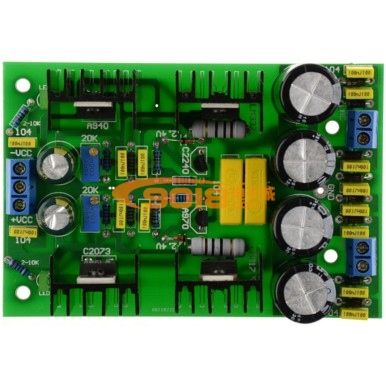

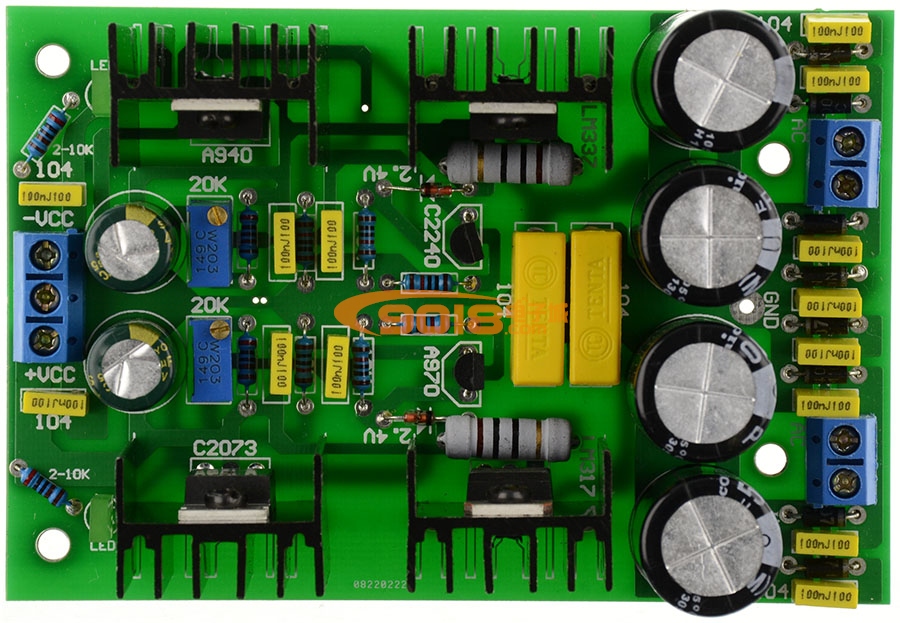

雙12V甲類并聯式穩壓電源板正負雙路輸出功放前級電源板

商品貨號：001927301

商品品牌：其它品牌

銷售價：￥65.00 （不含配送費用）

商品評分：10 （共 0 人評論，0 個咨詢）

類型：未選擇

成品板選中

您已選擇：請選擇類型

我要購買：個（限購 1000 個)

搭配商品

M3單通六角銅柱螺紋3MM*長15+6MM 配螺母螺絲 PCB線路板電路板支撐固定

銷售價：￥0.50

商品詳情

配送費用

溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。

甲類并聯式穩壓電源

要做一套音質上乘的功放，首先要有一款性能優越的前級放大電路，而一款好的前級放大電路要發揮其最佳性能，就需要有優秀的電源給其供電！有的HI-END 級的前級機就使用了干電池供電了，如：日本松下公司的功放前級 SU-C7000 就采用電池供電了！而國內的獲獎機其前級電路就多為由分立元件組成的，如下圖是穩壓IC 、分立穩壓電路、電池三種供電系統的噪音比較圖。

在這里向廣大發燒友介紹國內獲獎機用得最多的甲類并聯式穩壓電路，用該電路給前級放大電路供電，背景非常寧靜，使低頻埪制力變好，而且有力度，中高頻變得滑順，柔和，大大改善了音樂，在主觀聽感上感覺較為溫和，沒有一些冷艷，刺耳感，用該電源電路去摩機，可起到立竿見影的效果，音響音質改善十分明顯！因為一般音響多為用三端穩壓或串聯式穩壓，好一些的用有源伺服穩壓，而甲類并聯式穩壓電源電路的性能和電池供電的性能最接近，效果當然顯著！

并聯式穩壓電源其內阻很小，這對于改善音質起很大的作用，因為音樂信號電流回路中，電流回路內阻是越小越好的！為音樂細節的重現奠定了基礎。

下面分析一下甲類并聯式穩壓電源的工作原理：220V市電經過變壓器降壓后經整流橋整流后由C1（C2 ）濾波，濾去交流雜波，接著由性能優越的LM317 與R1組成的恒流電路（約160mA ，足可以驅動任何純甲類前級放大電路，若要電流更大，改變 R1 的阻值即可）、恒流電路能夠阻斷電源噪音，并有效地退耦掉后級通過電源對前級的干擾，經過恒流之后的電源由VT1 （VT2 ）、VD1 （VD2 ）及 RP1 （ RP2 ）、R2-R5）等構成電壓誤差取樣設置電路并經R6（R7）的控制調整管VT3（VT4 ）的基極，改變調整管的導通壓降，利用分流電流，達到穩壓的目的。調整管與負載是并聯的，阻值很小。

制作時，恒流源（ LM317T ）與調整管要裝在一塊較大的散熱器上（注意各管與散熱器要墊上云母片絕緣）。制作時的元件選擇建議：電源是前級性能好壞的關鍵部份，因此要下足料才行，正負電源的整流用 1A 的整流二極管，濾波電容用：黑金剛、 ELNA 、紅寶石、松下等，無極電容用 CBB 金屬化無感電容或湯母遜 MKP 電容，電阻： R1 用 2W 或以上的金屬膜電阻，余下的電阻為 1/4W 的五色環金屬膜電阻，小功率的三極管用噪音低的音響管 A970 ，中功率的用 C2073 ，調節輸出電壓的電位器不能用普通品，一定要用精密電位器才行。

調試：正確焊接好并接上適合電壓的變壓器后即可通電調試（注意：變壓器的電壓一定要比前級音響所需電壓相等或大于才行）：用 2 只數字萬用表分別接正負電源的輸出端測量其輸出電壓，然后分別調節正負電源電路中的精密電位器，使其穩定在前級電路所需的電壓，并且使正負電源電壓相等即可，此時就可以給前級供電了！

相信清純透澈、層次感豐富、高頻纖細、圓潤、甜美動聽是音響改變供電后的音質描述！

一、商品簡介：

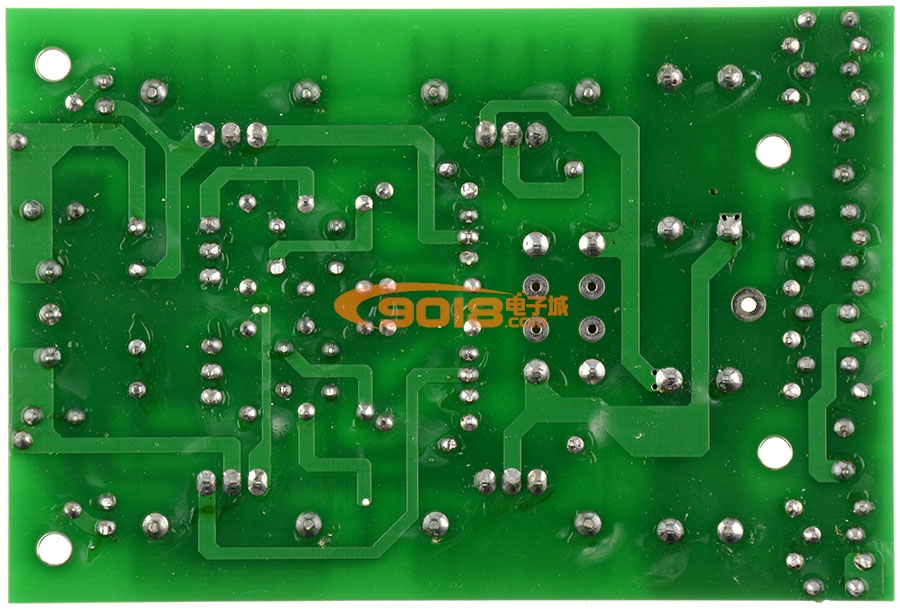

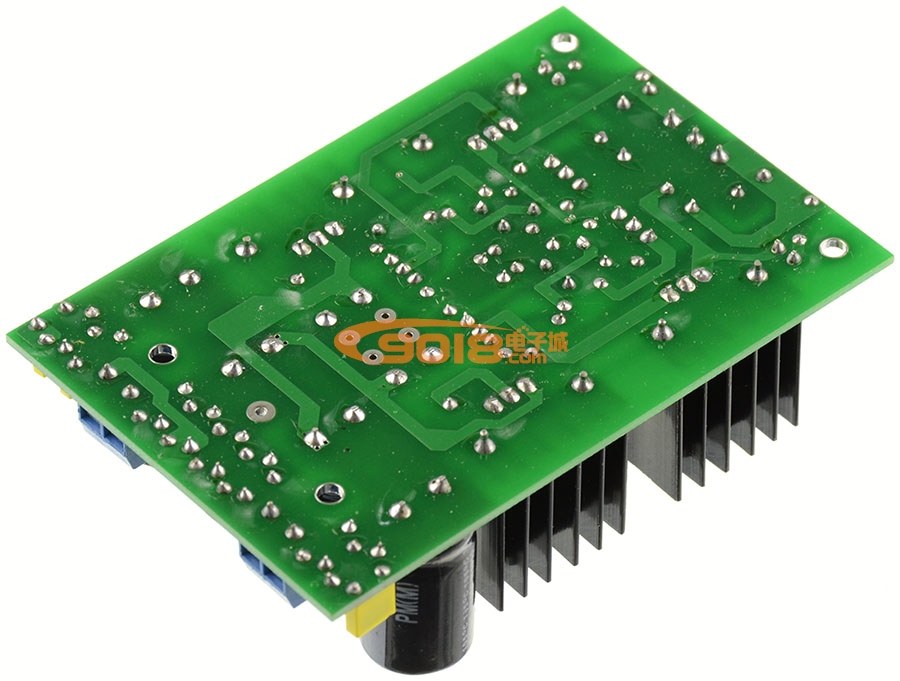

本板選用優質1.6mm雙面玻纖板，雙面走線，沉金工藝。采用優質進口濾波電容。兩邊元件對稱布局，美觀大方。

二、基本參數：
輸入電壓：雙ＡＣ6～１８V
輸出電壓：DC±5V-15V
輸出電流：1A
PCB尺寸：長114MM*寬70MM

三、特別說明：
