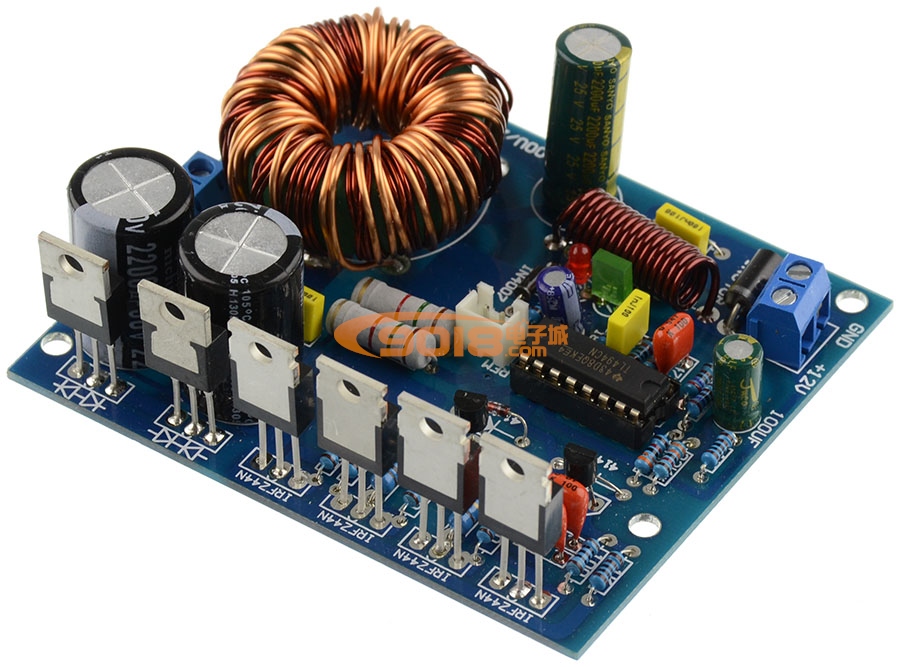

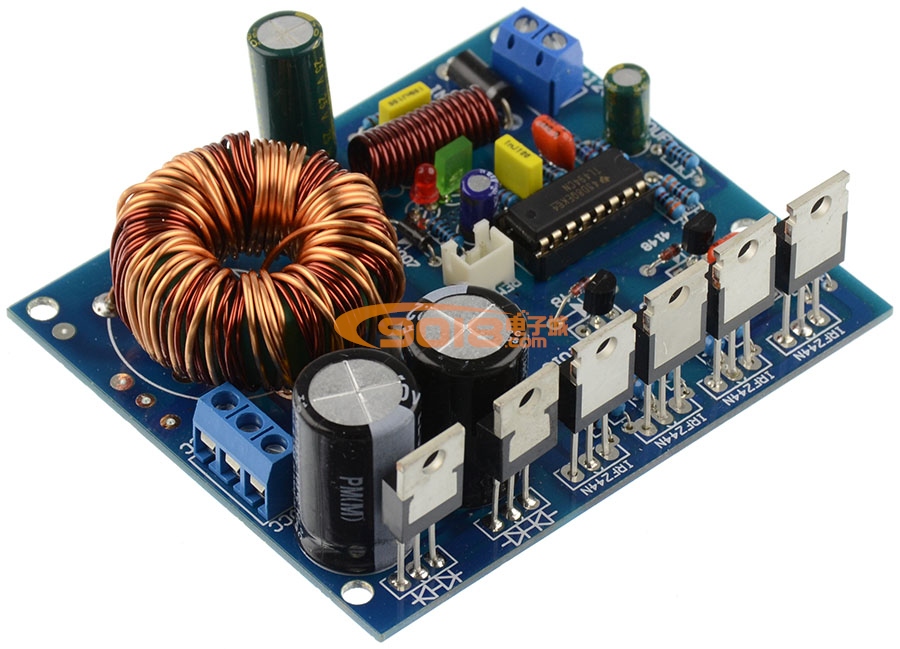

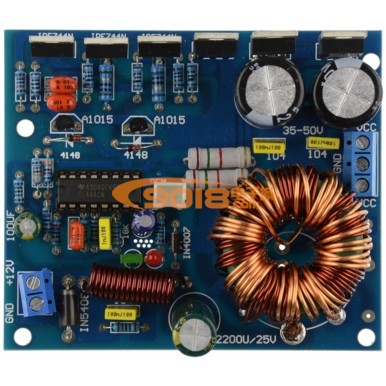

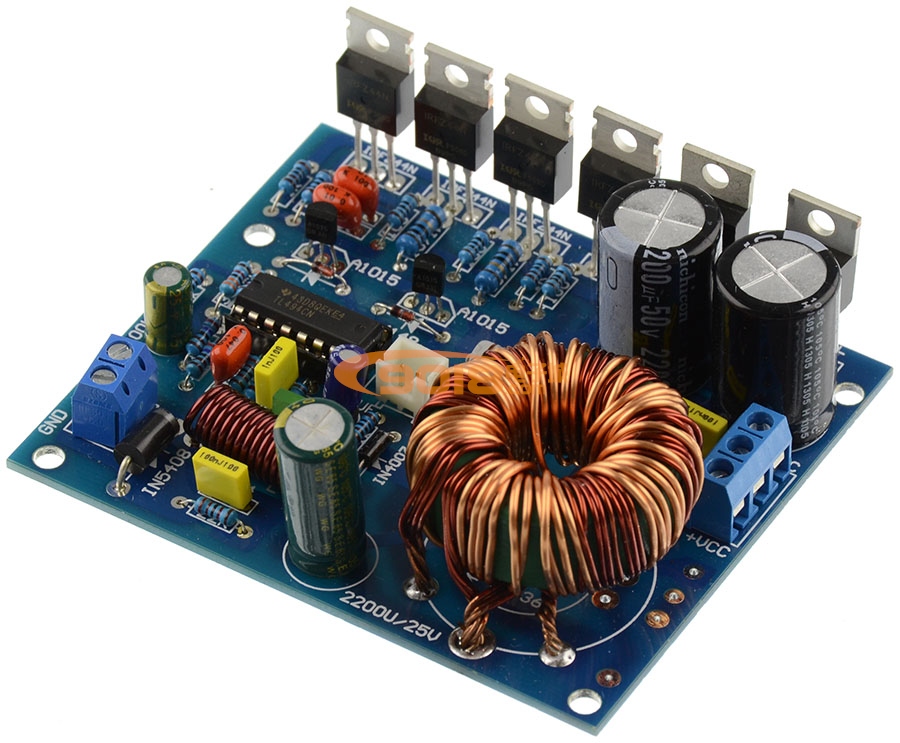

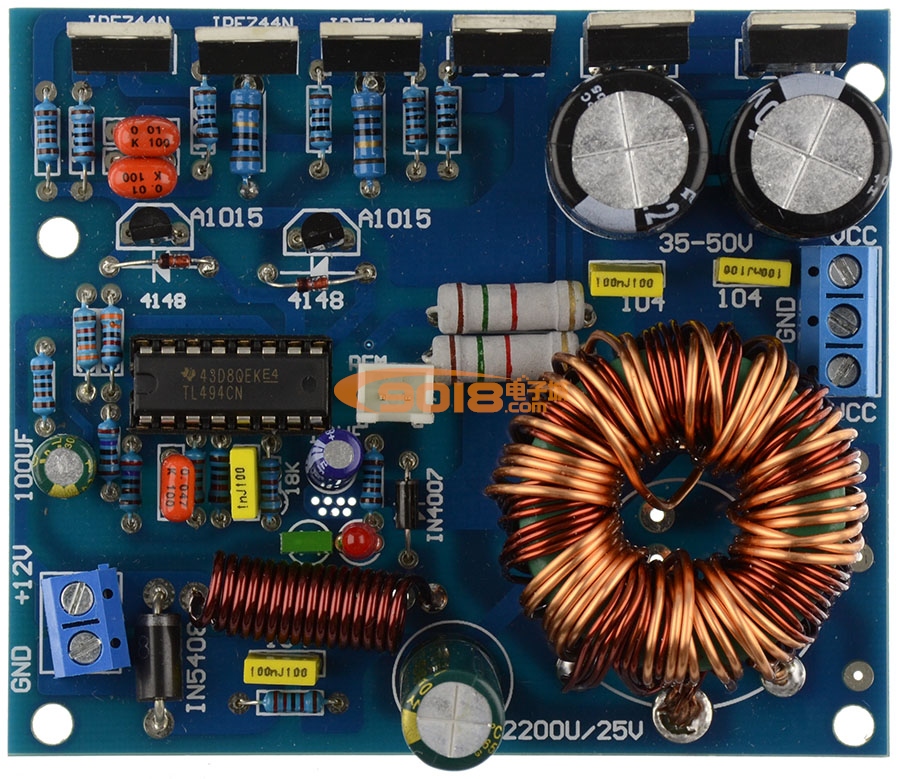

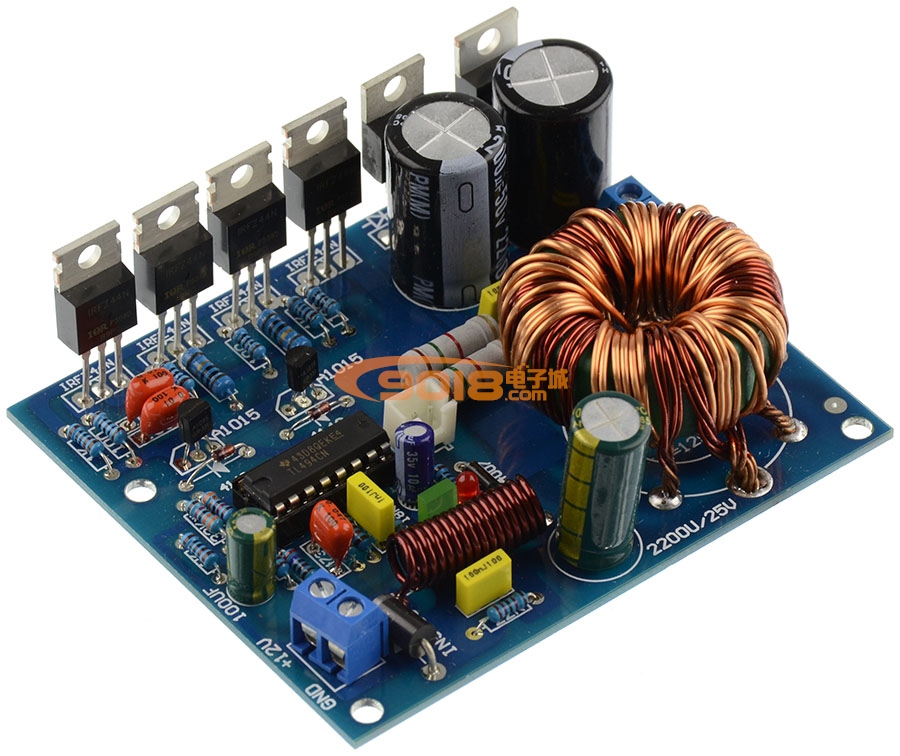

100W汽車功放升壓開關電源板 單DC12V轉正負±12~25V輸出 可調壓
商品貨號：001944301
商品品牌：國產
銷 售 價：￥85.00 （不含配送費用）
商品評分：10
我要購買： 塊（限購 1000 塊)
搭配商品
-
180W開關電源板散熱器 鋁散熱片（100*49*90MM）銷售價：￥20.00
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
100W 12V升壓電源板
（單DC12V轉DC±12V~25V可調壓）
一、技術參數：
- 輸出功率：最大100W
- 輸入電壓：DC10-14V
- 輸出電壓：正負DC±12V-25V可調節（通過更換電阻阻值實現），有穩壓功能。
- 輸出電流：5A
- 適用對象：各類需要正負兩組電源（DC12-25V），額定功率在180W以下的功放板等。
- 尺寸規格：長89mm*寬75mm*高40mm

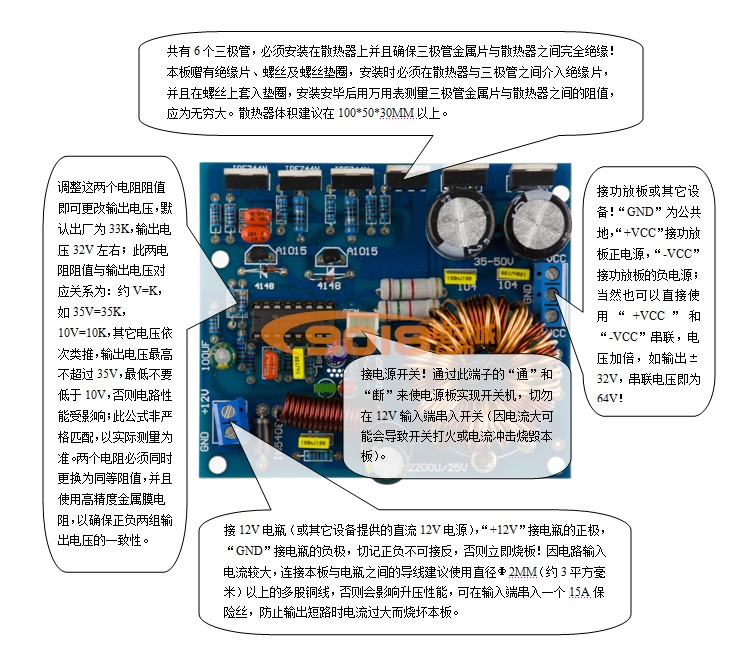

二、使用說明示意圖：
三、注意事項：
因電路輸入電流較大，連接本板與電瓶之間的導線建議使用銅芯線徑Φ2MM（約3平方毫米）以上的多股銅線，否則會影響升壓性能，可在輸入端串入一個15A保險絲，防止輸出短路時電流過大而燒壞本板。本板必須加裝一個散熱器方可通電使用，體積建議在100*50*30MM以上，安裝安畢后用萬用表測量三極管金屬片與散熱器之間的阻值，應為無窮大。
特別注意：板子到手后，請不要立即裝上散熱器及連接設備使用，也不要連接電瓶等這種大電流大功率電源，應當接上直流12V1A左右小功率電源適配器，一旦極性接反也不致于燒壞板子。請保持空載狀態，用萬用表測試輸出電壓是否正常，并且正反電壓一致即說明板子無質量問題。然后，就可以安裝散熱器了，必須在６只功率管和散熱器之間加上絕緣墊圈，否則也會燒板。
尊敬的客戶：本商品描述圖片是隨機抽取的樣品實物拍攝。因是半成品，產品更新周期較快，每個批次產品元器件品牌和參數、外觀標識、接線方式等細節可能會有所變化和調整，您在此處所看到的產品圖片與收到的實物大體一致，望您購買前知悉。感謝您的關注，歡迎購買。
