昊極6710/0.8Nm盤式永磁三相直流無刷電機/馬達有感帶霍爾全金屬版

商品貨號：001989301

商品品牌：昊極

銷售價：￥498.00 （不含配送費用）

商品評分：10 （共 0 人評論，0 個咨詢）

配置：未選擇

含霍爾選中

軸型：未選擇

實心軸（轉子前出軸）選中
實心軸（定子后出軸）選中

您已選擇：請選擇配置、軸型

我要購買：個（限購 100 個)

商品詳情

配送費用

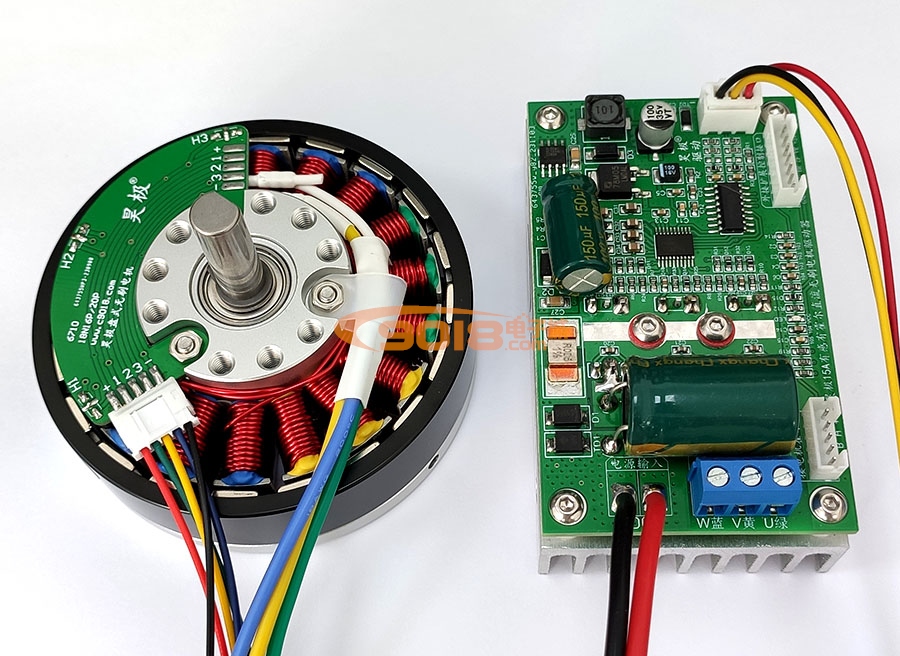

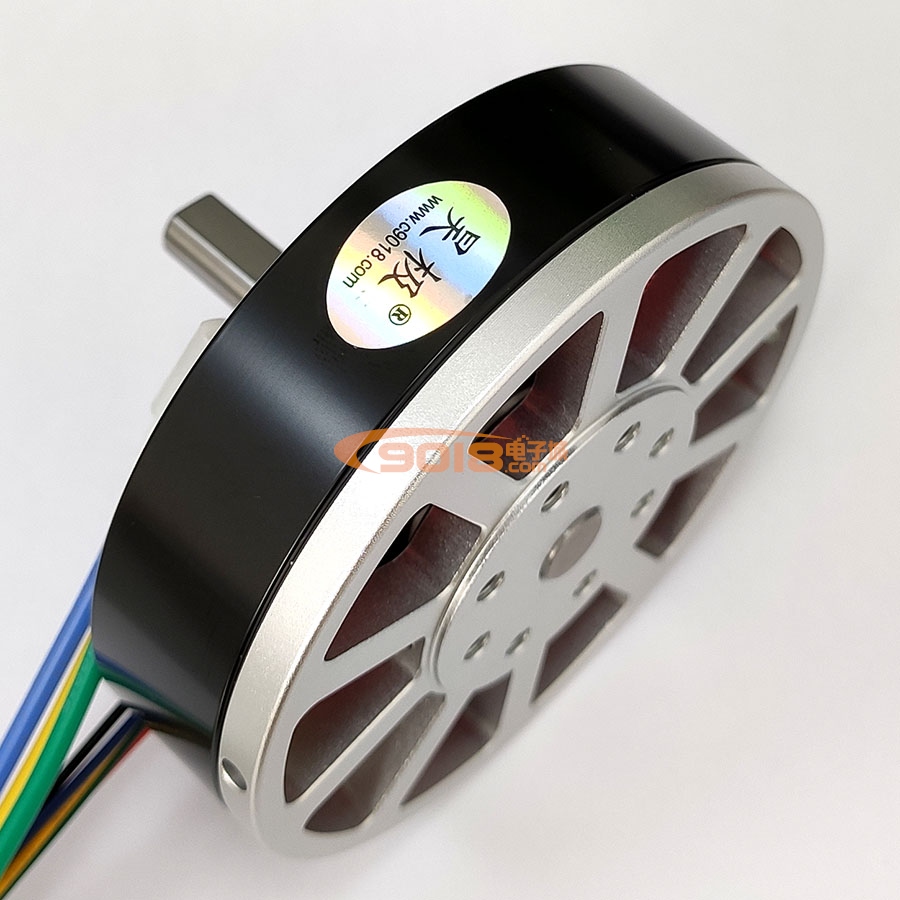

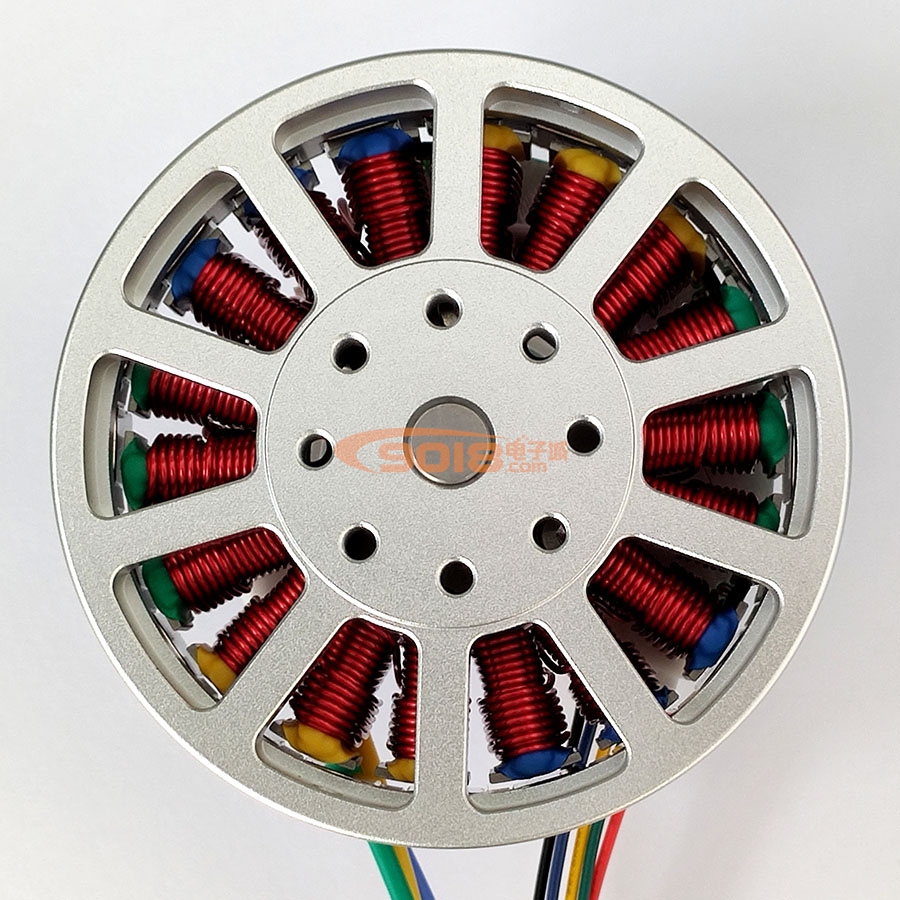

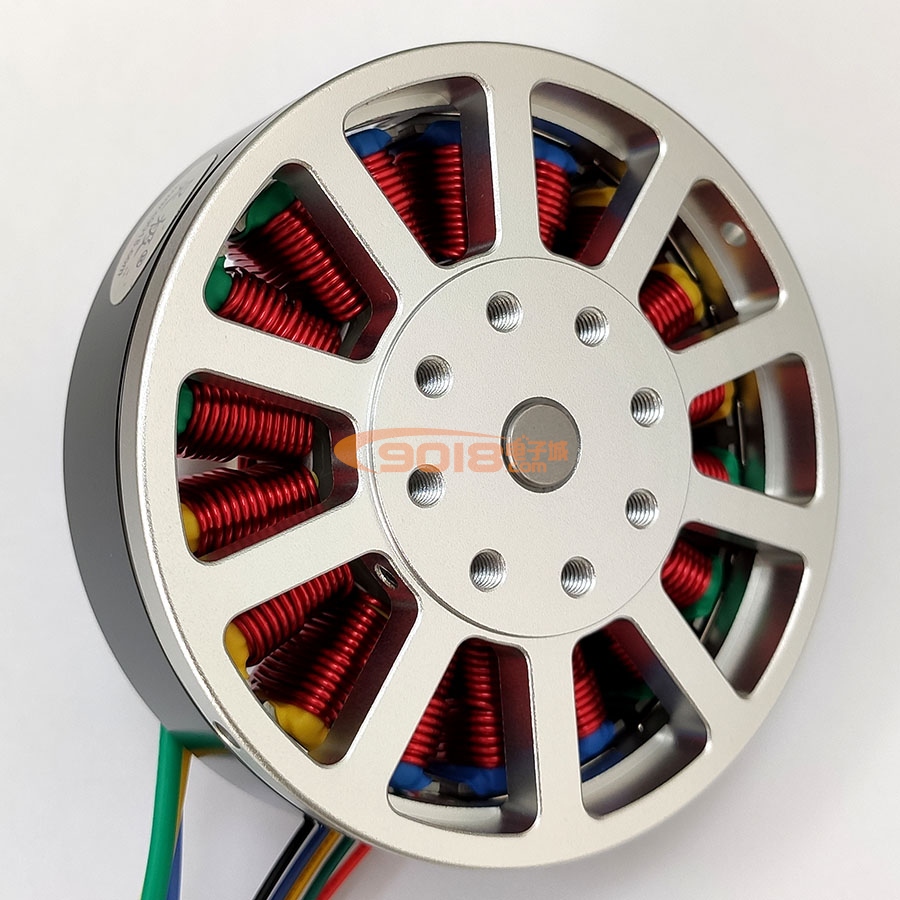

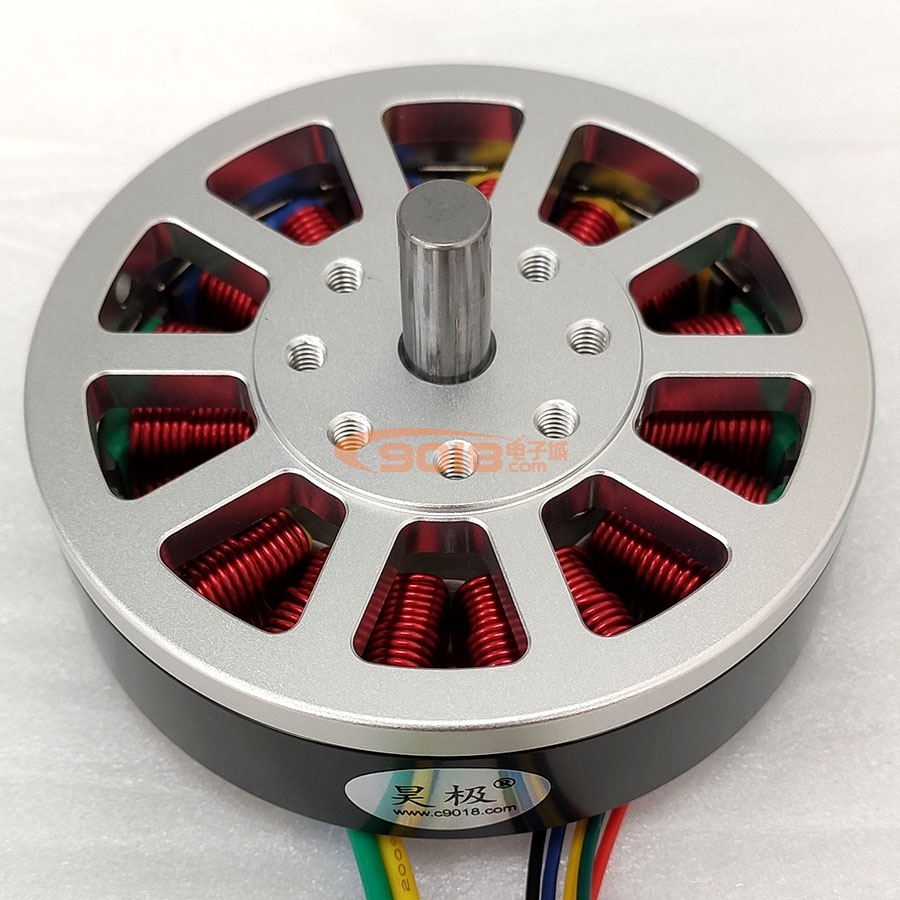

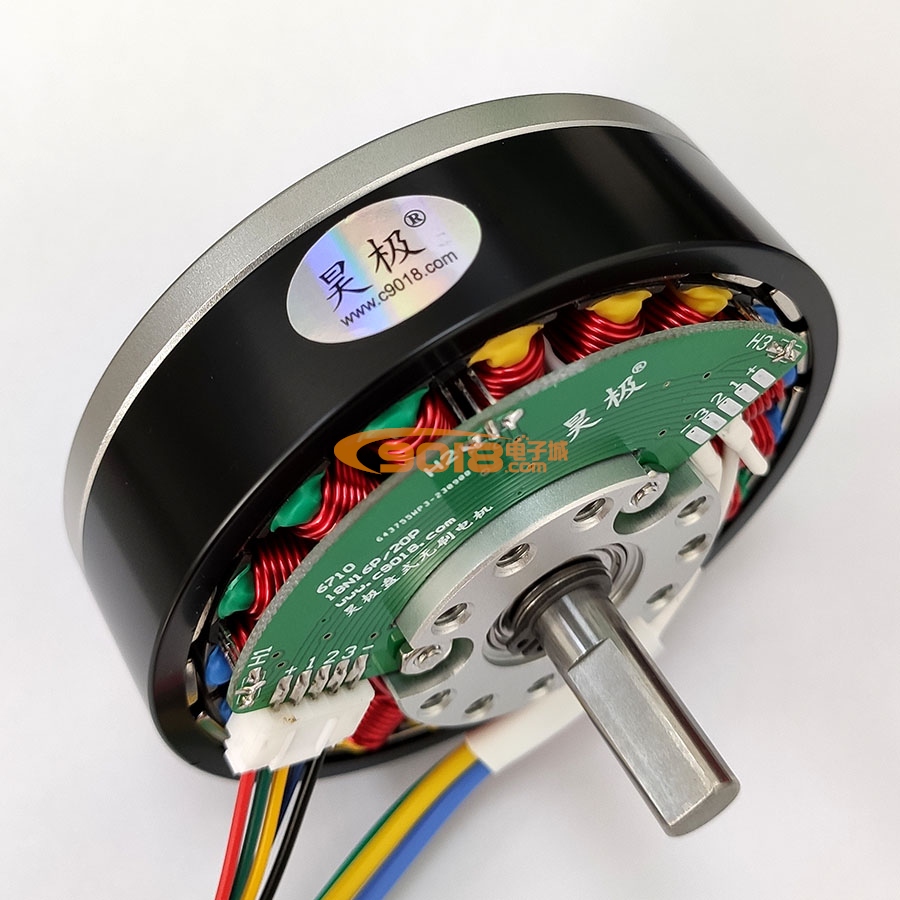

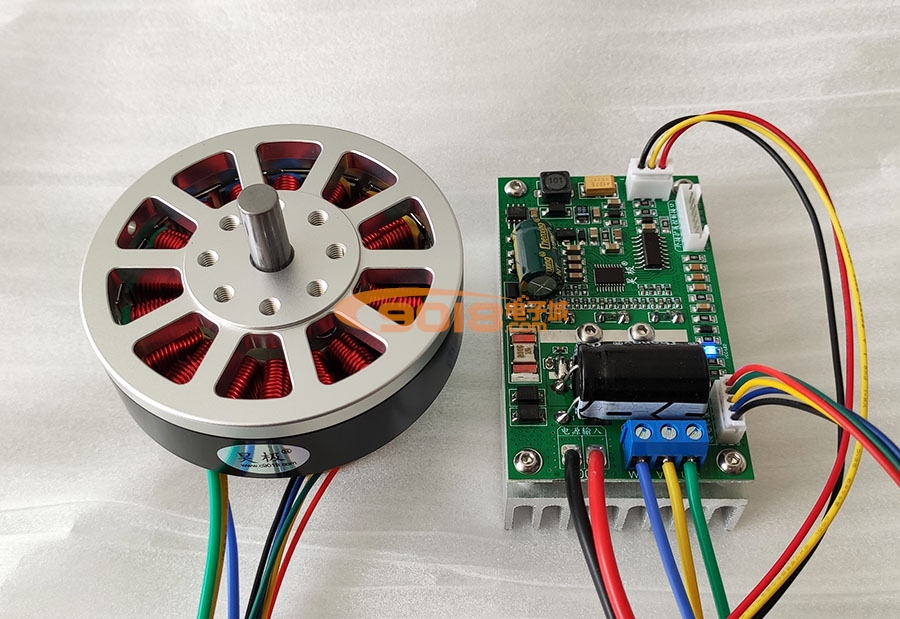

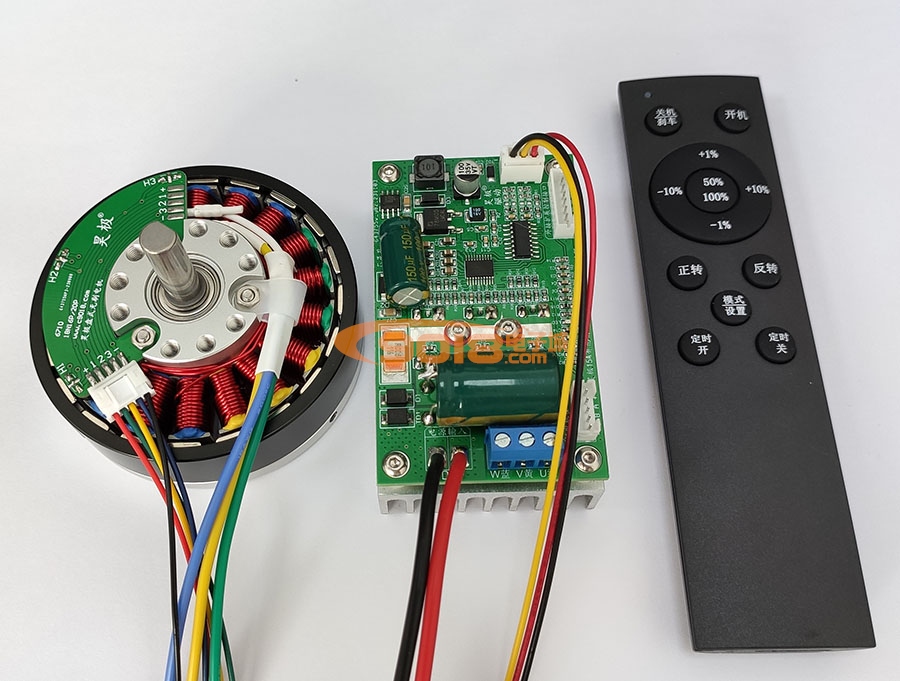

這是一款高效率、高功率密度的有感有霍爾永磁直流無刷電機，最大額定輸出扭矩0.8Nm，系自主研發原創作品，切勿抄襲。本品外形直徑78MM，扁平超薄型，厚度僅31.3MM（不含出軸），全金屬外殼。本電機為永磁式三相直流無刷電機，需加購適配的無刷電機驅動器方可使用。同時這也是一款發電機，接受外力傳動（如水力、風力、手搖、跑步機、斯特林發動機等）時可輸出三相交流電，加接三相整流橋即可轉換成直流使用，給電瓶充電。因本電機結構簡單，拆卸和組裝方便，安裝固定方式靈活多變，可多個同軸并聯獲得多倍功率輸出。轉軸底部端面有一個M4絲孔，可用于安裝磁性編碼器磁環（如AS5048、TLE5012等低成本磁編碼器，可測量轉子位置角度），再適配ODrive之類的開源直流伺服驅動器，整合成一套直流伺服無刷驅動方案，是前期產品研發、DIY制作各類模型玩具、小型發電機之佳選。

配圖僅供參考，產品迭代更新優化升級，實物細節可能會所不同，請購前知曉。謝謝！

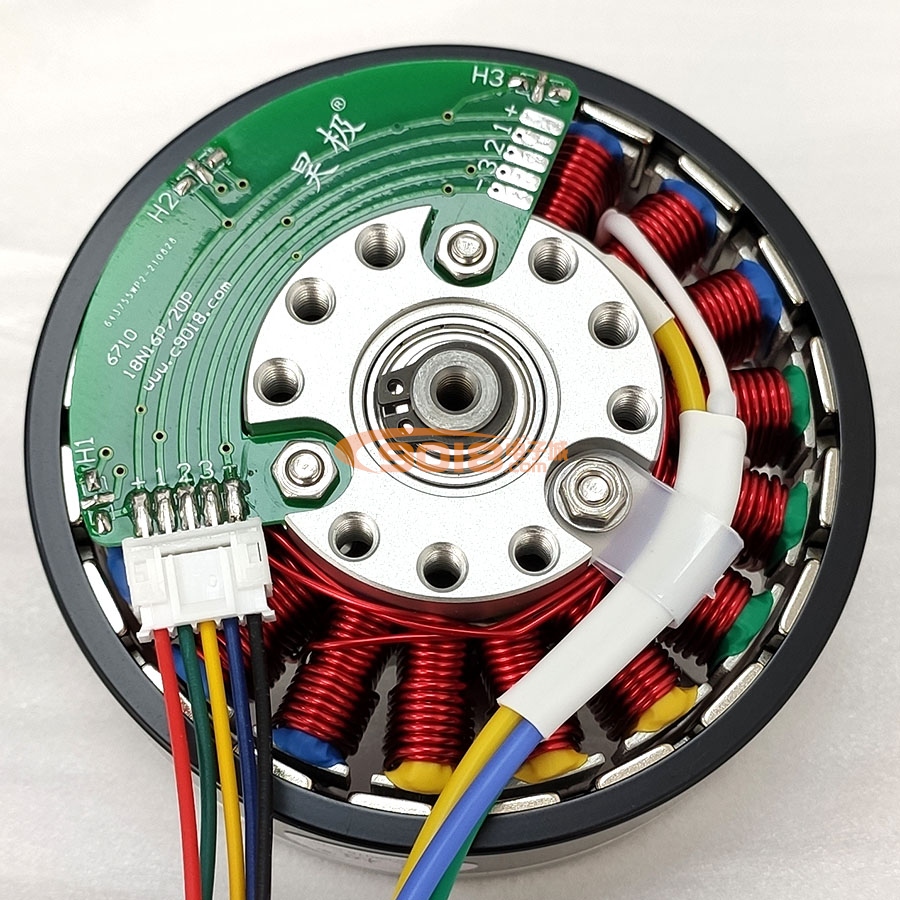

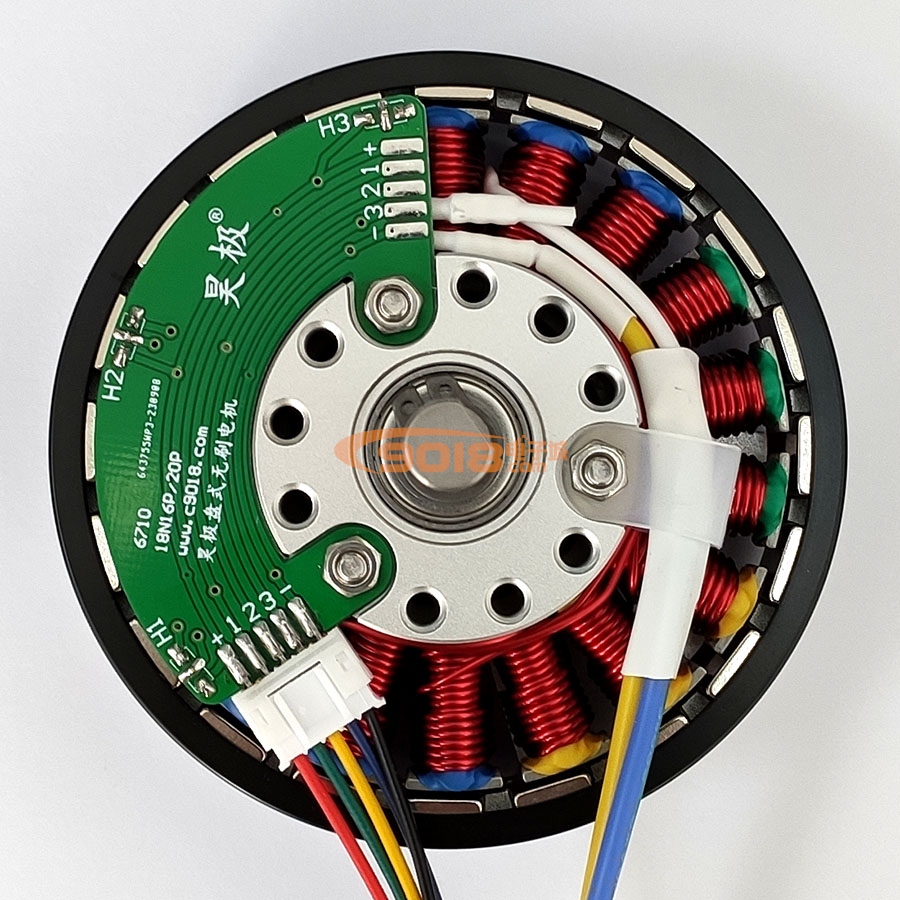

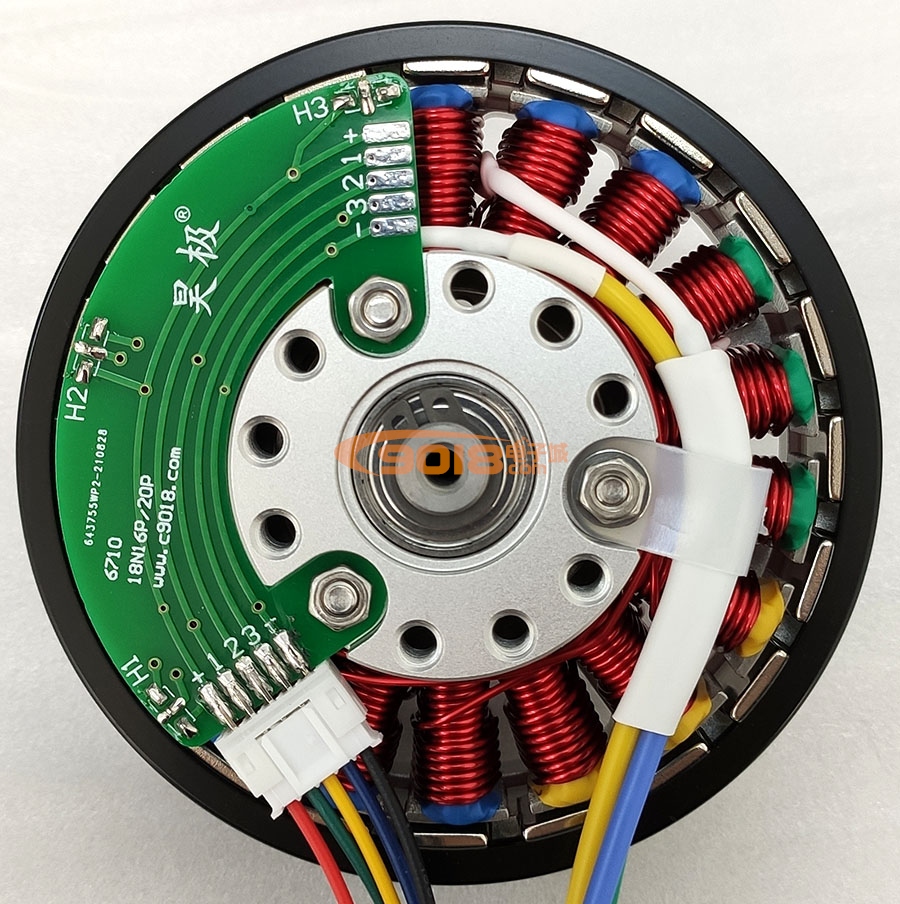

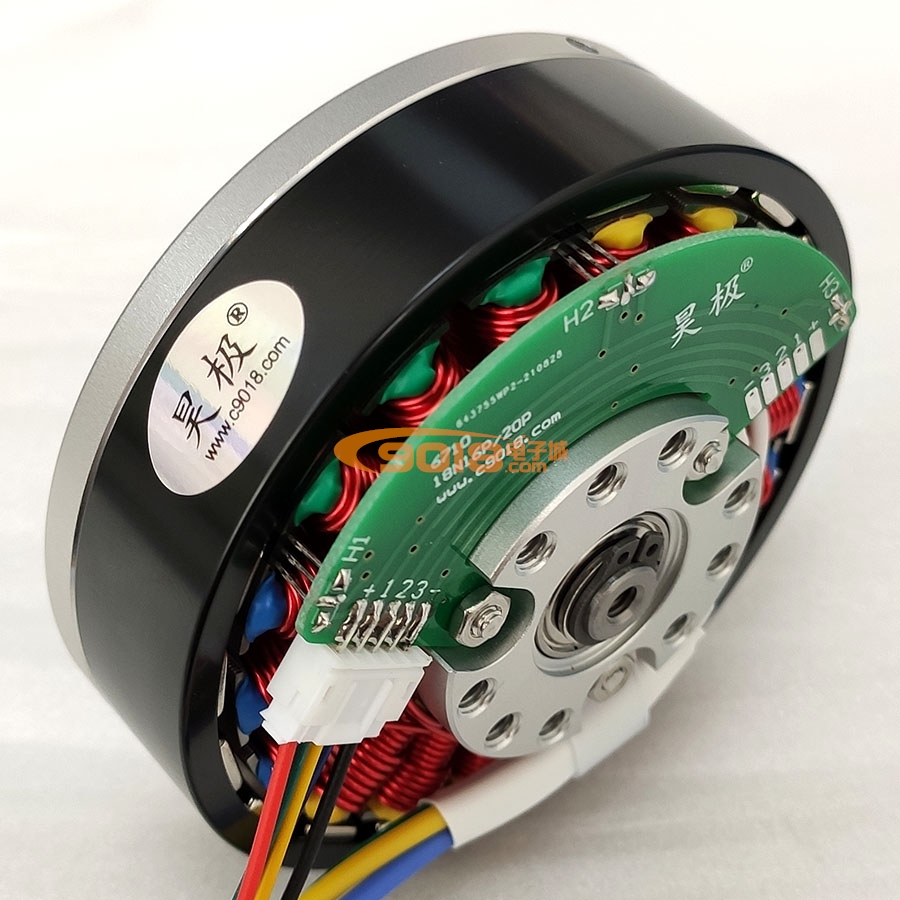

本品采用標準磁路設計，外殼與定子構成磁通回路有效地提升電磁轉矩，加上優秀的極槽組合，最大限度提高電機綜合性能。定子采用霍爾嵌入式定位槽設計，使霍爾元件能夠準確地測量轉子位置，令三相繞組無刷換向更為精準，確保電機正反轉性能一致。特別注意：本品未經細致的動平衡矯正，電機在高轉速區間可能會有振動，出貨時盡量降低振動值，但無法提供具體的動平衡測試數據。

一、產品參數：
尺寸：直徑78*厚31.3mm（不含出軸）
重量：約400g

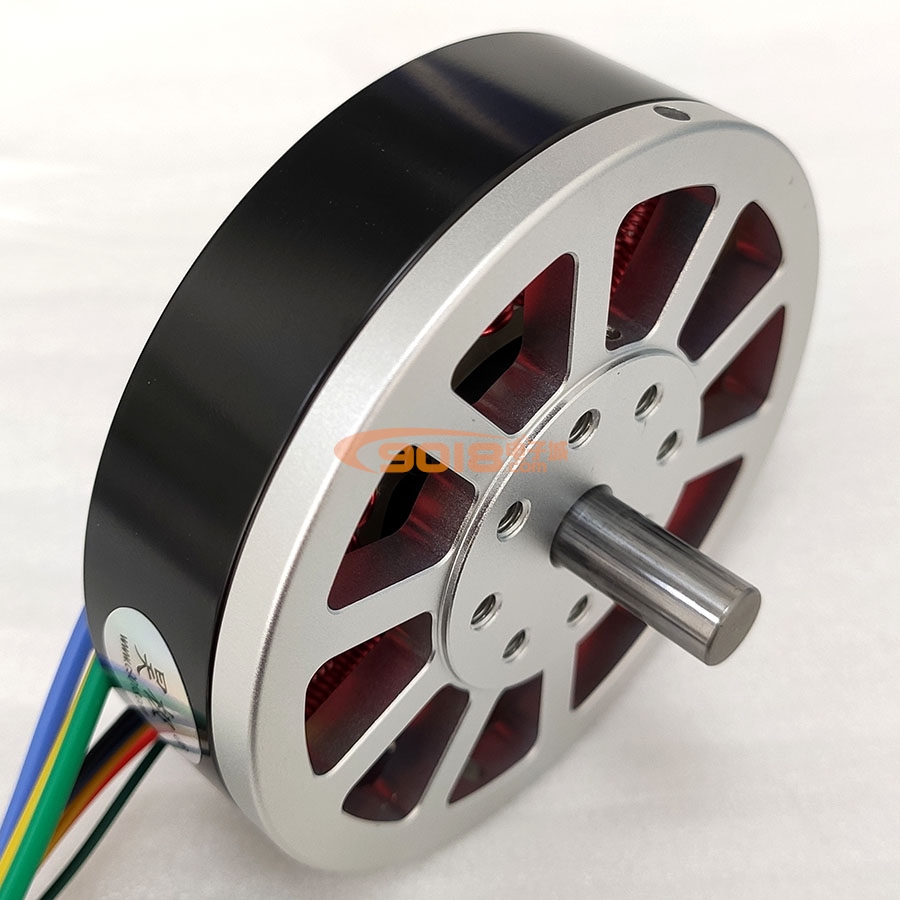

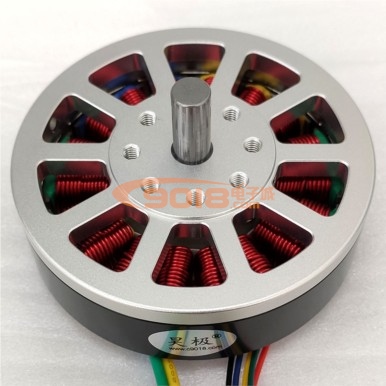

軸徑：8mm，轉子前出軸17.5mm/定子后出軸22.5mm
定子：直徑67*厚10mm
工作電壓：12~48VDC
空載KV：91.6RPM/V
空載轉速：3572@36V
額定電壓：36VDC
額定電流：6.8A
額定轉矩：0.8N·m
額定轉速：2500RPM
轉換效率：84%
空載電流：0.53A
引線長度：30cm
引線材質：18AWG硅膠線
霍爾相角：120度
相線說明：綠＝Ａ（Ｕ），黃＝Ｂ（Ｖ），藍＝Ｃ（Ｗ）
霍爾線序：紅=正，黑=負，綠＝Ａ（Ｕ），黃＝Ｂ（Ｖ），藍＝Ｃ（Ｗ）
霍爾電壓：DC5V

二、機械特性數據：

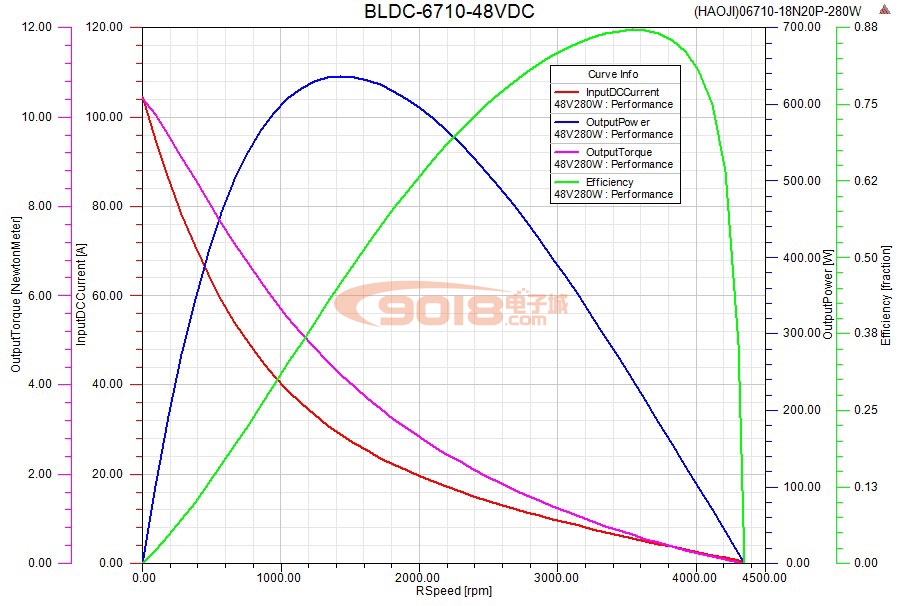

下圖為該電機在48V直流電壓下的機械特性圖：
(根據經驗，對電機線圈溫升及自然散熱情況進行評估，額定最大扭矩應不超過0.8NM，直流母線輸入額定最大電流應不超過7A) 昊極6710/0.8Nm盤式永磁三相直流無刷電機/馬達有感帶霍爾全金屬版
三、產品尺寸圖：
