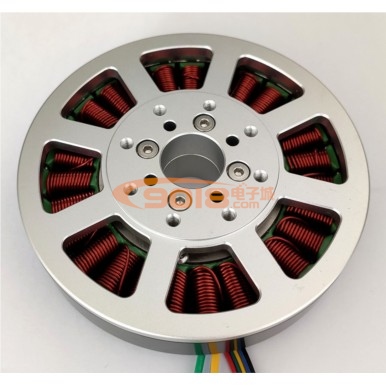

昊極9910/2Nm空心軸馬達盤式扁平直流永磁三相無刷電機

商品貨號：001987601

商品品牌：昊極

銷售價：￥899.00 （不含配送費用）

商品評分：10 （共 0 人評論，0 個咨詢）

配置：未選擇

含霍爾選中

軸型：未選擇

空心軸（無突出軸）選中

您已選擇：請選擇配置、軸型

我要購買：個（限購 100 個)

搭配商品

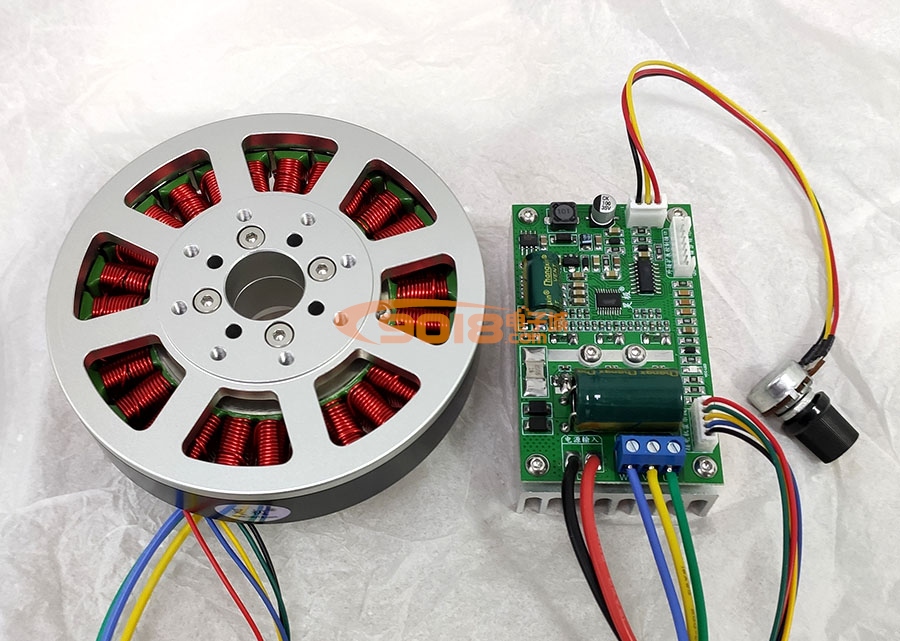

昊極15A直流無刷電機驅動板有感有霍爾馬達控制器 12-72V SPWM方波電子調速器

銷售價：￥100.00

商品詳情

配送費用

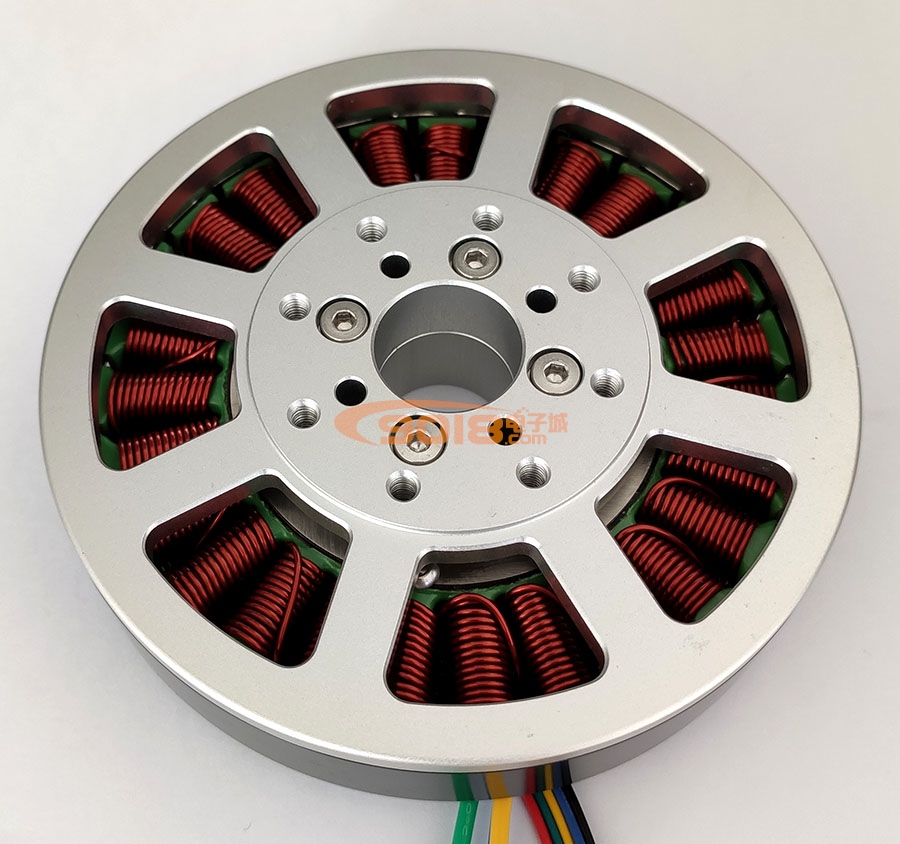

這是一款高效率、高功率密度的有感有霍爾永磁直流無刷電機，最大額定輸出扭矩2NM，系自主研發原創作品，切勿抄襲。外形直徑110.1MM，扁平超薄型，厚度僅29.4MM，全金屬外殼。本電機采用鋁合金作為支撐骨架，具有重量輕，強度高，功率密度高等特點，該電機從結構上看是永磁三相電機，需加購適配的無刷電機驅動器方可使用，由于其極對數多，高轉速狀態下轉換效率也將更高。同時這也是一款發電機，接受外力傳動（如水力、風力、手搖、跑步機、斯特林發動機等）時可輸出三相交流電，加接三相整流橋即可轉換成直流使用，給電瓶等各種設備充電、供電。因本電機結構簡單，拆卸和組裝方便，安裝固定方式靈活多變，空心軸設計，電機軸正反兩個端面均可用于固定負載（或者一端加裝旋轉編碼器），結構緊湊，是各類行業產品研發動力來源之選。

配圖僅供參考，產品迭代更新優化升級，實物細節可能會所不同，請購前知曉。謝謝！

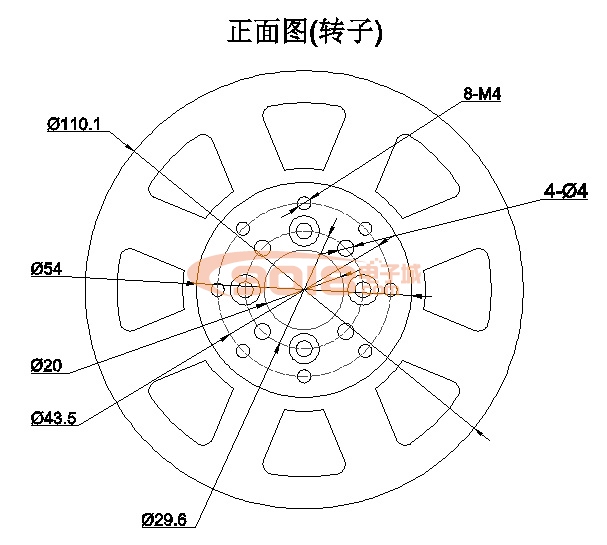

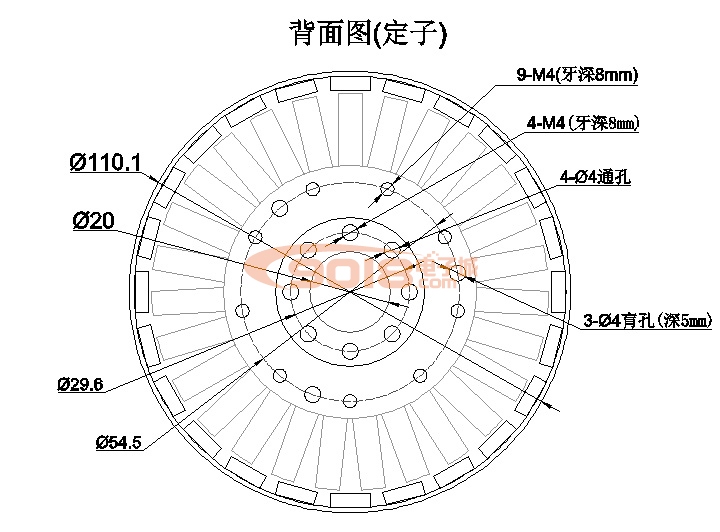

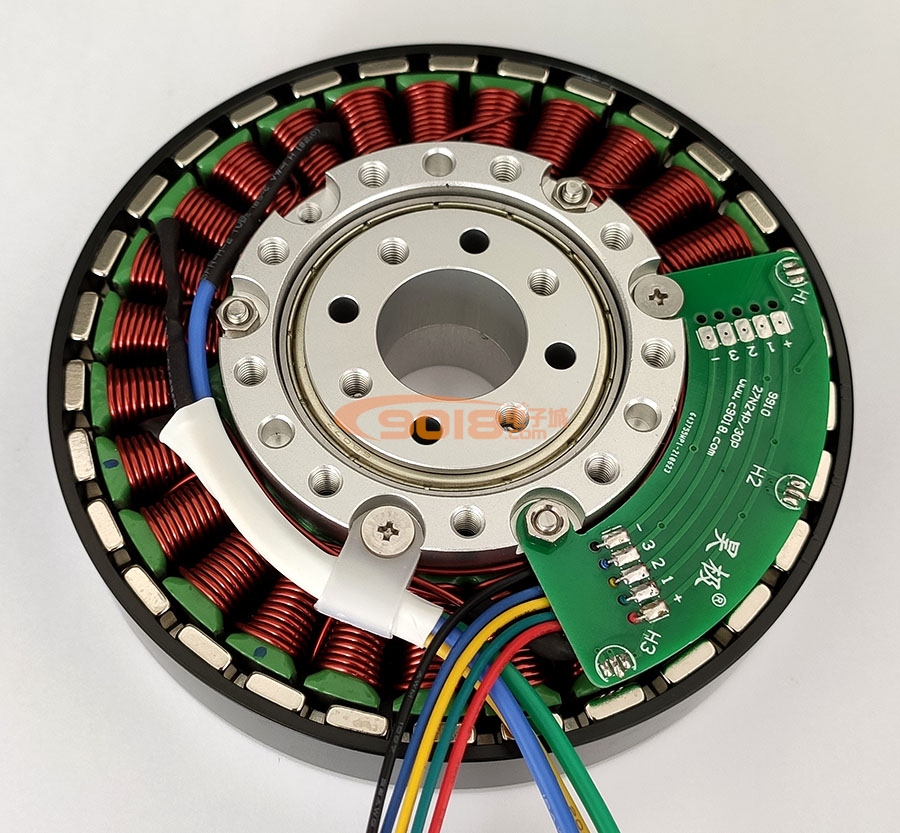

本電機默認采用兩顆國產深溝球滾珠軸承連接定子和轉子，結構簡單可靠，適用于不承受較大的軸向負載僅對外輸出扭矩的場合；軸端正反兩個端面均帶有8個M4絲孔（其中４個為通孔），方便固定和傳遞扭矩。如需增強電機的負荷能力，也可改用角接觸軸承，可讓電機直接承受來自負載的軸向、徑向及各個方向的聯合傾覆力負荷，大大增加電機的機械壽命。角接觸軸承成本數倍甚至數十倍于深溝球軸承，如需采用此方案價格另議或者自行更換軸承。因產品尺寸大，受限于外殼加工精度、軸承精度等原因，可能導致電機在運轉過程中出現不同程度的振動、脈動、異響等問題，請盡量將定子固定于剛性較好的金屬支架上，此類問題并非質量問題，本司不予受理此類售后申請。本電機槽極組合為27槽30極，其繞組利用率高，磁勢聚合度高，電磁轉矩大，可最大限度提高電機綜合性能。定子鐵芯沖片采用霍爾嵌入式定位槽設計，使霍爾元件能夠準確地測量轉子位置，令三相繞組無刷換向更為精準，確保電機正反轉性能一致。

此產品未經過長時間連續運行測試驗證，定子繞組也未作浸漆等常規工藝處理，故我司不對用戶的具體應用負責，懂行的客戶可根據電機尺寸建立有限元模型進行物理載荷分析，以確保電機是否適合自己的需求，產品本身不提供免費售后質保，請根據自身工況酌情選用，留出足夠的功率余量，避免電機發生故障損壞，由我司工程師對用戶提供售后免費咨詢及產品相關技術支持。電機配套的驅動器可直接調速（電位器0~5V模擬電壓或PWM調速），僅供測試使用，不能保證長期穩定無故障運行，高功率負載工作時，請注意加強驅動器散熱，或者自行配備功率更大、功能更為完備的工業級驅動器（要求額定電流15A以上）。電機帶載工作時，其繞組線圈（銅損）、鐵芯（鐵損）、軸承（磨擦）均會發熱，三個熱源聚合后構成定子溫升，安裝時，請將定子基座緊密貼合于導熱性能良好的金屬支架上，必要時可在貼合面上涂上導熱硅脂，以充分利用金屬支架將熱量導出，降低溫升。本電機殼體為開放式結構，具備良好的自然散熱條件，若條件允許，可加裝散熱風扇輔助散熱，電機扭矩和功率還可以再度提升。綜上所述，本站已如實告知用戶使用此產品可能存在的風險與使用相關知識，一旦售出非質量原因概不予退換貨，不提供免費售后質保，購前務必知悉。

一、產品規格：
型號：昊極9910
尺寸：直徑110.1*厚29.4mm
重量：約0.9kg
空心軸：孔徑20mm
定子：直徑99*厚10mm
槽極結構：27槽30極
引線長度：25~30cm
霍爾相角：120度
相線說明：綠＝Ａ（Ｕ），黃＝Ｂ（Ｖ），藍＝Ｃ（Ｗ）
霍爾線序：紅=正，黑=負，綠＝Ａ（Ｕ），黃＝Ｂ（Ｖ），藍＝Ｃ（Ｗ）
霍爾電壓：DC5V

二、電機特性圖：

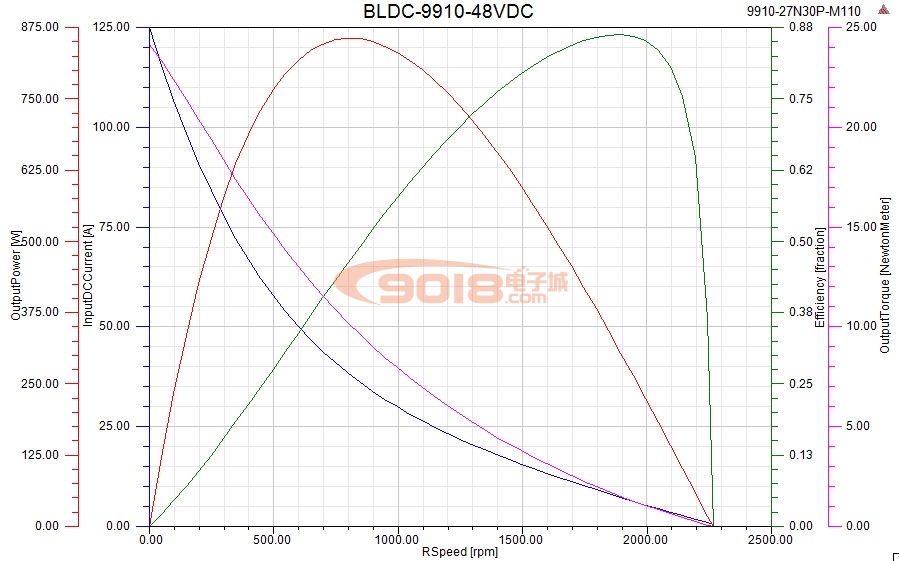

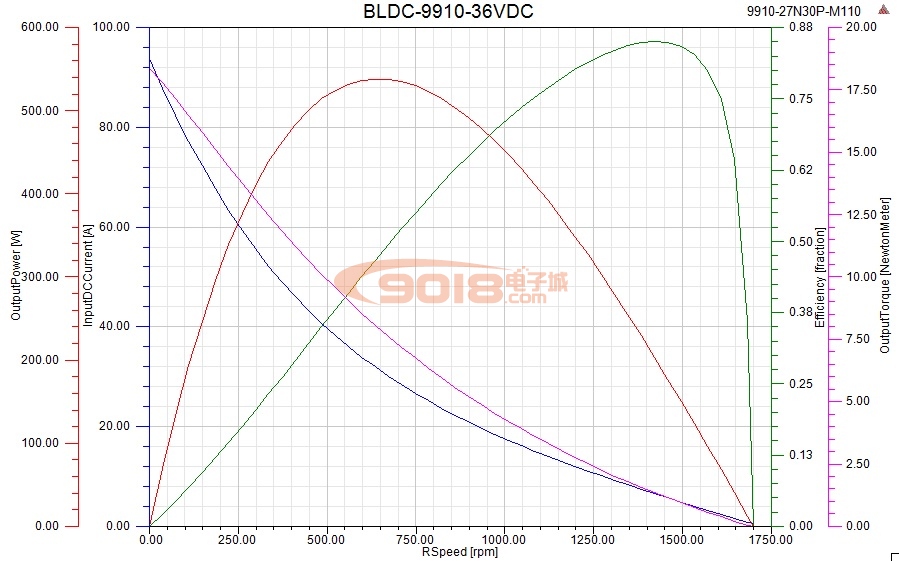

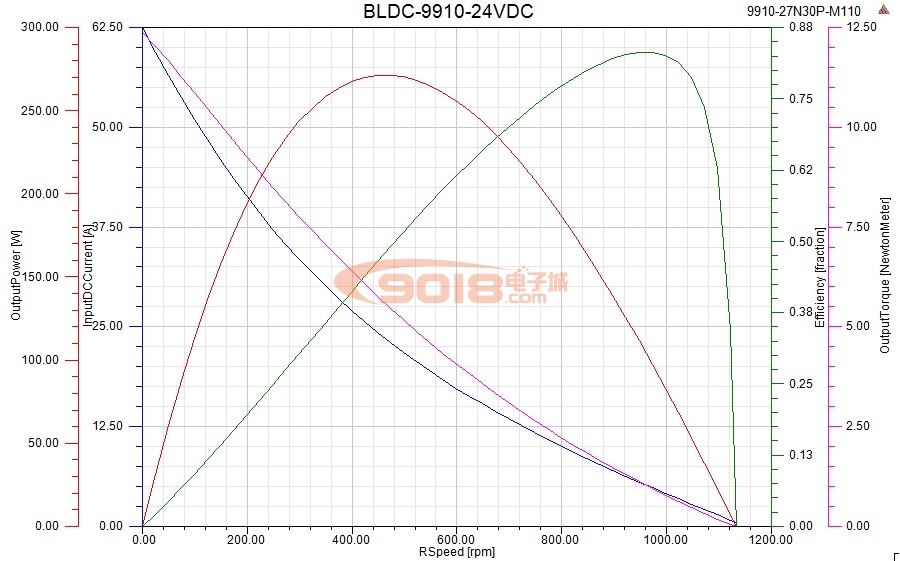

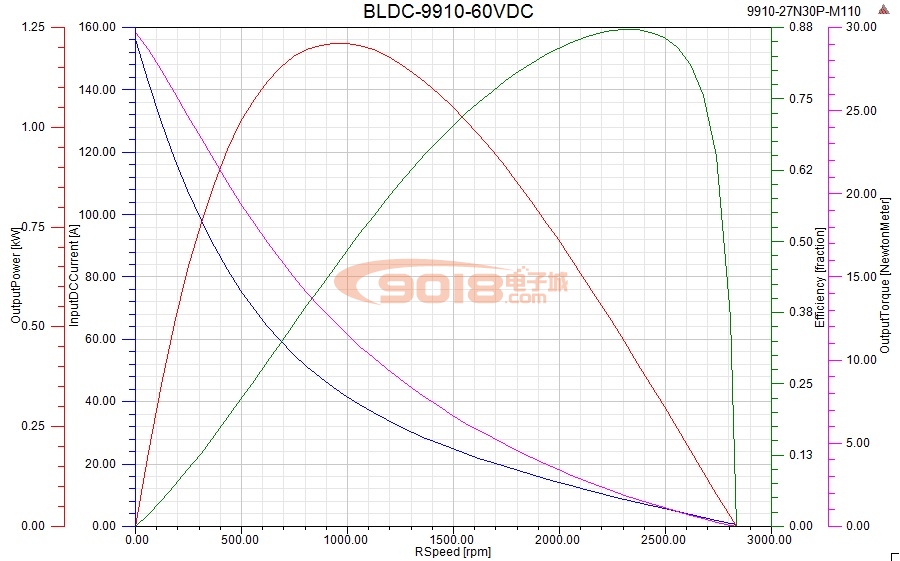

下列依次為直流電壓24/36/48/60V的機械輸出特性圖：

昊極9910/450W空心軸馬達盤式扁平直流永磁三相無刷電機

昊極9910/450W空心軸馬達盤式扁平直流永磁三相無刷電機
上述電氣參數系經特定條件下實測獲得后導入RMxprt模型進行仿真計算得出的結果，未將驅動器損耗、軸承阻尼及磨擦、風阻等因素考慮在內，與實際測試值可能會有所偏差，僅供參考。無刷電機的工作電壓范圍較廣，電壓不同，其額定輸出功率及效率也是不同的。經計算，電壓和轉速越高，其功率和效率也相對較高，這也是本電機以較小的尺寸輸出大功率的原因。特別注意的是，雖然電機的“輸出功率"=“轉速*轉矩”，但不能簡單機械地換算為“同等功率"下，轉速越低，扭矩越大，經常有用戶要求盡可能地把電機的轉速做低，這樣扭矩不就上去了嗎？把電機的轉速常數（KV）做低，相同電流密度的情況下扭矩確實有所增加，但效率下降，溫升增加。電機的扭矩與其物理尺寸有關，增加電機的物理尺寸才能裝進更多的銅線和更大的永磁體，而不是靠強行增加電流密度來過載使用，否則繞組很快就因過熱而燒毀。同樣厚度同等功率的情況下，大直徑電機比小直徑電機扭矩更大轉速更低，功率不是電機選型的主要參數，而應根據所驅動的負載轉速、轉矩來選擇相匹配的電機，以避免電機選型錯誤導致電機過載燒毀或者功率余量過大出現浪費。
