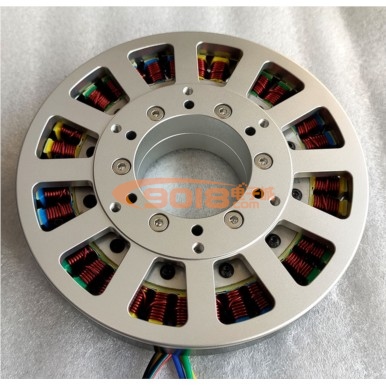

昊極12410/3.3Nm空心軸永磁直流無刷電機馬達低速力矩型盤式超薄扁平多極有感帶霍爾

商品貨號：001987401

商品品牌：昊極

銷售價：￥1298.00 （不含配送費用）

商品評分：10 （共 0 人評論，3 個咨詢）

配置：未選擇

含霍爾選中

軸型：未選擇

空心軸（無突出軸）選中

您已選擇：請選擇配置、軸型

我要購買：個（限購 934 個)

搭配商品

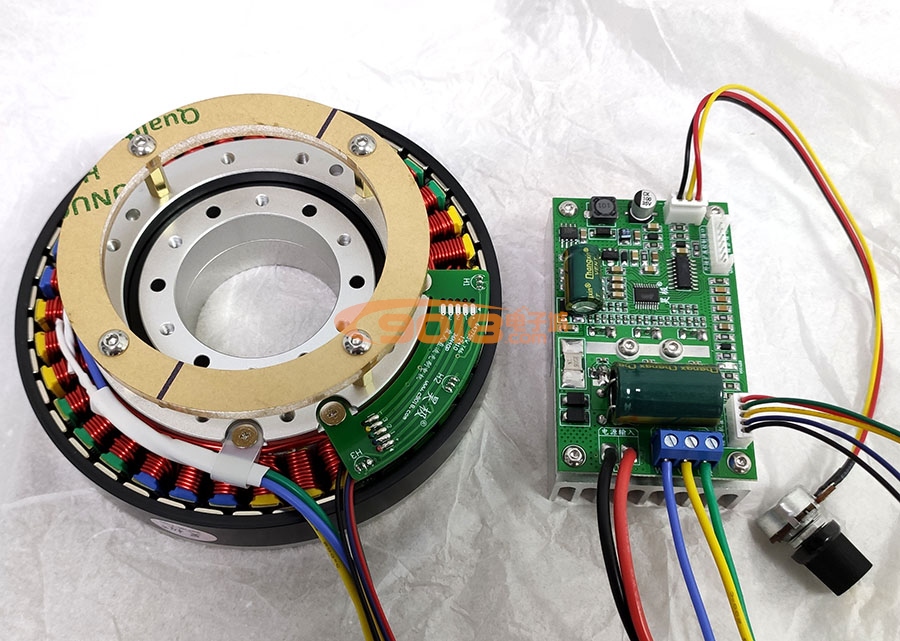

昊極15A直流無刷電機驅動板有感有霍爾馬達控制器 12-72V SPWM方波電子調速器

銷售價：￥100.00

商品詳情

配送費用

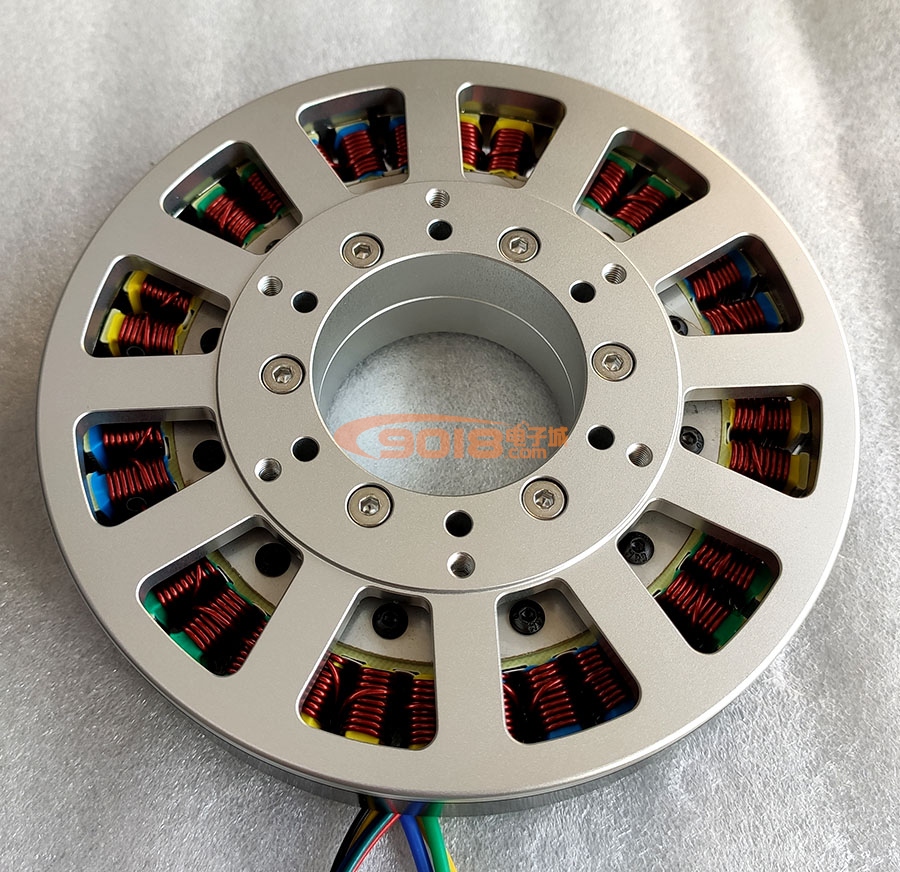

這是我司開發的一款效率較高的有感有霍爾永磁直流無刷力矩電機，系自主研發原創作品，切勿抄襲。外形直徑135.2MM，扁平超薄型，厚度僅31MM，全金屬外殼。由于外轉子直徑大，力臂效應明顯，相較于同等功率長筒型電機，力矩更大，轉速更低，可作為動力直驅免去減速齒輪從而提高效率，降低噪音。本電機采用鋁合金作為支撐骨架，具有重量輕，調速平滑，扭矩密度大等特點。該電機從結構上看是永磁式三相式同步電機,，需加購適配的無刷電機驅動器方可使用，由于其極對數多，具有較高的細分數，故又適用于變頻同步驅動調速或者位置控制，實現類似于步進電機的角度控制，按三相六拍控制最低分辨率可達3度一個角位移，對用于精度要求不高不需要加編碼器的場合也是可考慮的。同時這也是一款發電機，接受外力傳動（如水力、風力、手搖、跑步機、斯特林發動機等）時可輸出三相交流電，加接三相整流橋即可轉換成直流使用，給電瓶等各種設備充電、供電。因本電機結構簡單，拆卸和組裝方便，安裝固定方式靈活多變，大中空軸設計，電機軸正反兩個端面均可用于固定負載（或者一端加裝旋轉編碼器），結構緊湊，是各類行業產品研發動力來源之選。

配圖僅供參考，產品迭代更新優化升級，實物細節可能會所不同，請購前知曉。謝謝！

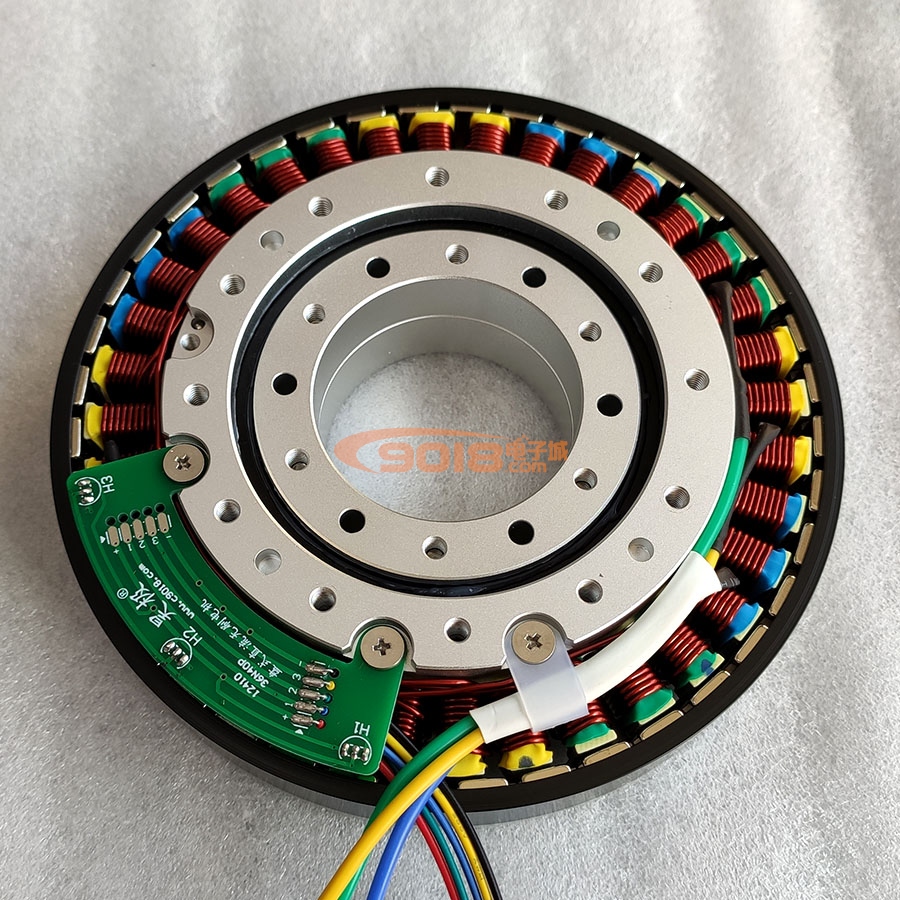

本電機采用一顆國產大直徑滾珠軸承連接定子和轉子，結構簡單可靠，可承受徑向、軸向及來自各個方向的傾覆力負荷，確保電機持久運行。因產品尺寸較大，受限于外殼加工精度、軸承精度等原因，可能導致電機在運轉過程中出現不同程度的振動、脈動、異響等問題，請盡量將定子固定于剛性較好的金屬支架上，此類問題并非質量問題，本司不予受理此類售后申請。本電機槽極組合為36槽40極，其繞組利用率高，磁勢聚合度高，電磁轉矩大，可最大限度提高電機綜合性能。定子鐵芯沖片采用霍爾嵌入式定位設計，使霍爾元件能夠準確地測量轉子位置，令三相繞組無刷換向更為精準，確保電機正反轉性能一致。

本電機在正式投入使用前，請先對軸承進行預先磨合，以充分延長軸承壽命。磨合方法：電機空載下以500~600轉的轉速運行2~3小時，然后再增加到1000轉再運轉2~3小時，以此類推。由于本電機最高空載轉速高達2200轉，新電機使用新軸承實測最高速會存在較明顯的發熱，高速運轉磨合時請留意軸承發熱情況，如經過長時間磨合仍存在過熱現象，則必須加強散熱，或者降低轉速使用。此類問題不屬于質量問題，不受理此類售后申請。

此產品未經過長時間連續運行測試驗證，定子繞組也未作浸漆等常規工藝處理，故我司不對用戶的具體應用負責，懂行的客戶可根據電機尺寸建立有限元模型進行物理載荷分析，以確保電機是否適合自己的需求，產品本身不提供免費售后質保，請根據自身工況酌情選用，留出足夠的功率余量，避免電機發生故障損壞，由我司工程師對用戶提供售后免費咨詢及產品相關技術支持。電機配套的驅動器可直接調速（電位器0~5V模擬電壓或PWM調速）轉速空載最低可至15秒旋轉一圈，得益于其采用的多槽多極結構及霍爾傳感器元件，確保其極低速下也能正常工作。所配套的驅動器僅供測試使用，不能保證長期穩定無故障運行，高功率負載工作時，請注意加強驅動器散熱，或者自行配備功率更大、功能更為完備的工業級驅動器（要求額定電流15A以上）。電機帶載工作時，其繞組線圈（銅損）、鐵芯（鐵損）、軸承（磨擦）均會發熱，三個熱源聚合后構成定子溫升，安裝時，請將定子基座緊密貼合于導熱性能良好的金屬支架上，必要時可在貼合面上涂上導熱硅脂，以充分利用金屬支架將熱量導出，降低溫升。本電機殼體為開放式結構，具備良好的自然散熱條件，若條件允許，可加裝散熱風扇輔助散熱，電機扭矩和功率還可以再度提升。

一、產品規格：

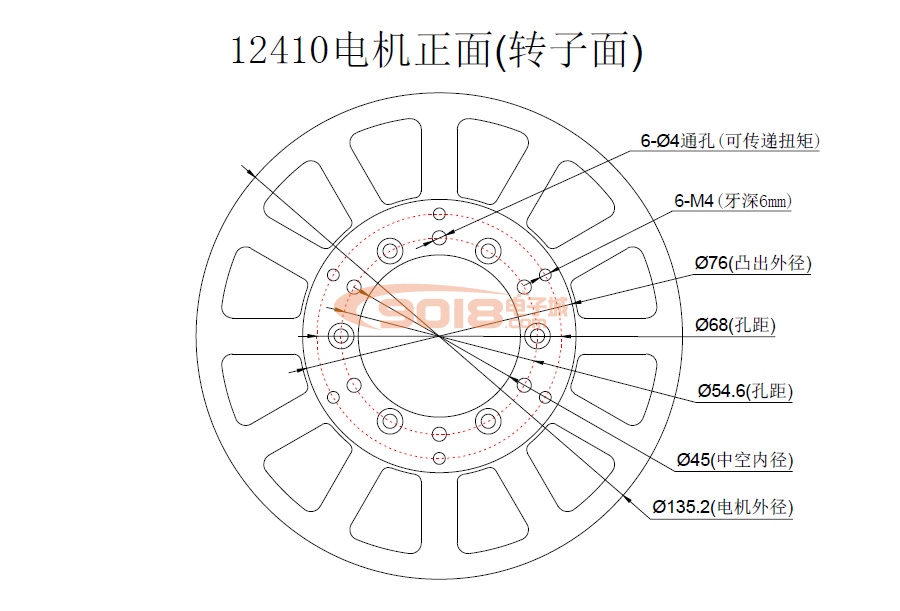

產品型號：昊極12410

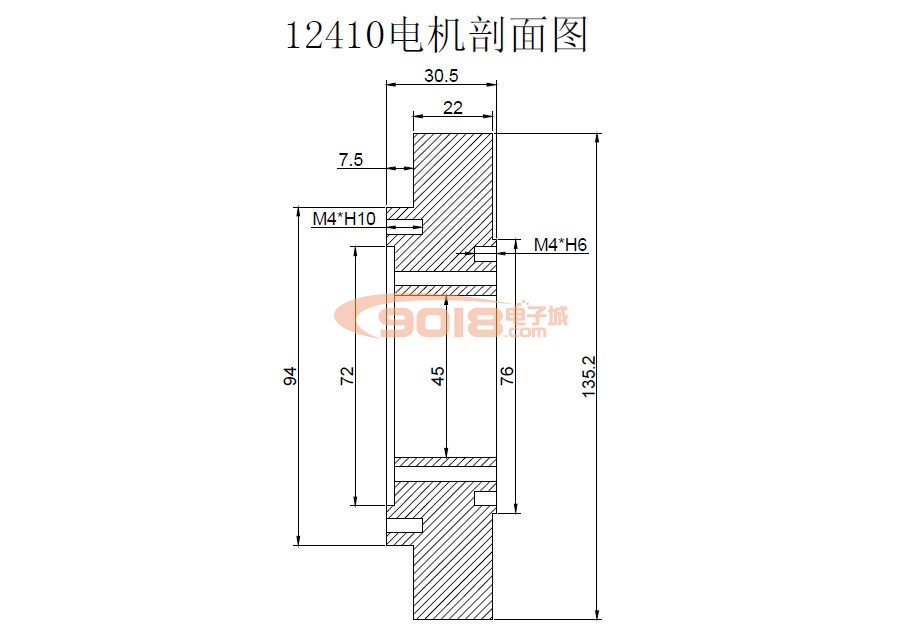

產品尺寸：直徑135.2*厚30.7mm
凈重量：約1.1kg

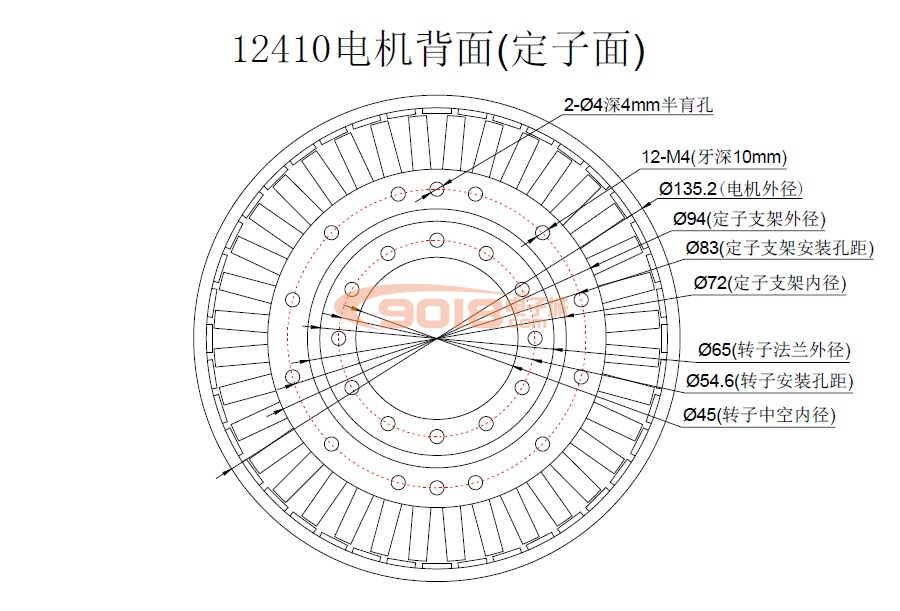

空心軸：孔徑45mm
定子規格：直徑124*厚9.8mm
槽極結構：36N40P
引線長度：25~30cm
霍爾相角：120度
相線說明：綠＝Ａ（Ｕ），黃＝Ｂ（Ｖ），藍＝Ｃ（Ｗ）
霍爾線序：紅=正，黑=負，綠＝Ａ（Ｕ），黃＝Ｂ（Ｖ），藍＝Ｃ（Ｗ）
霍爾電壓：DC5V

二、電機特性表：

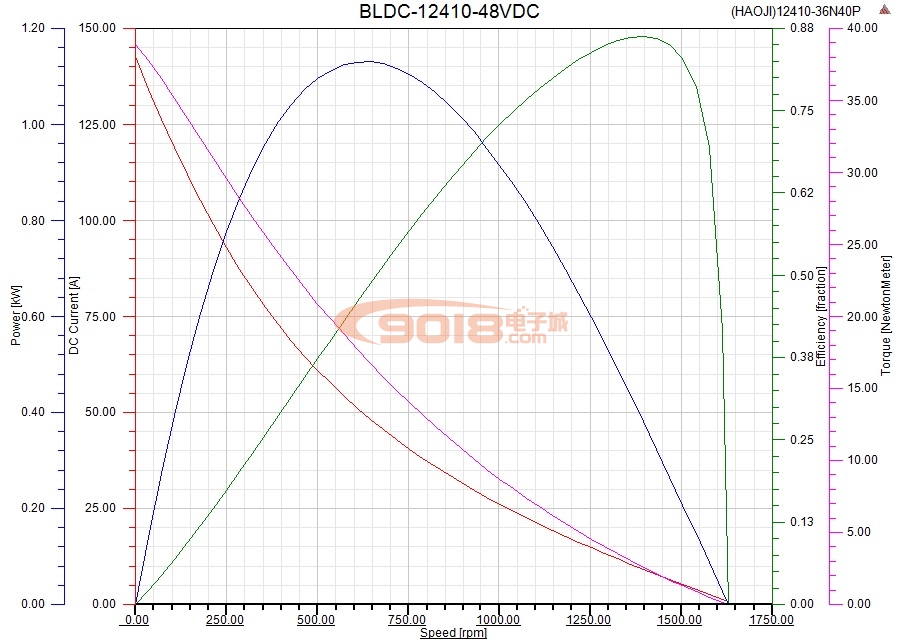

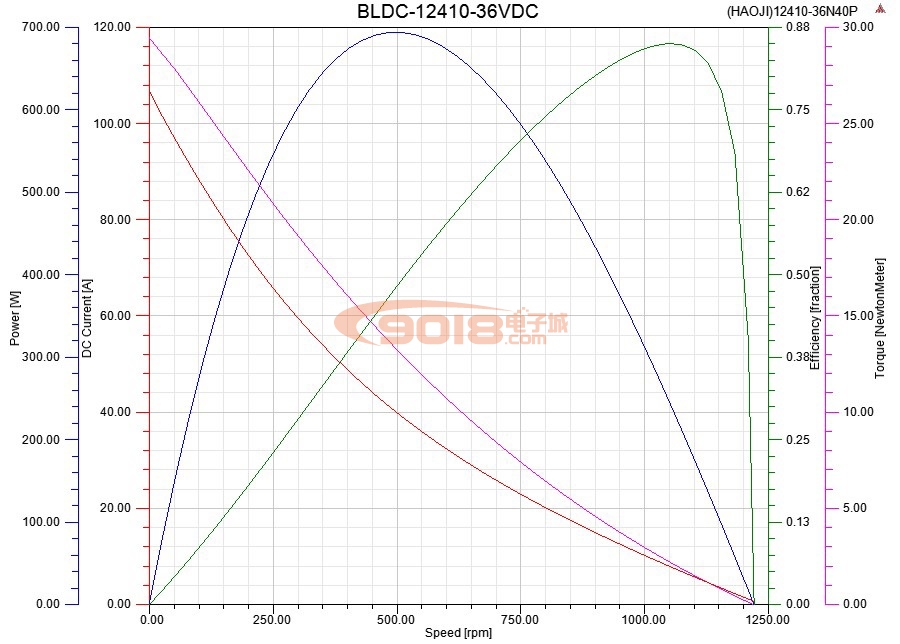

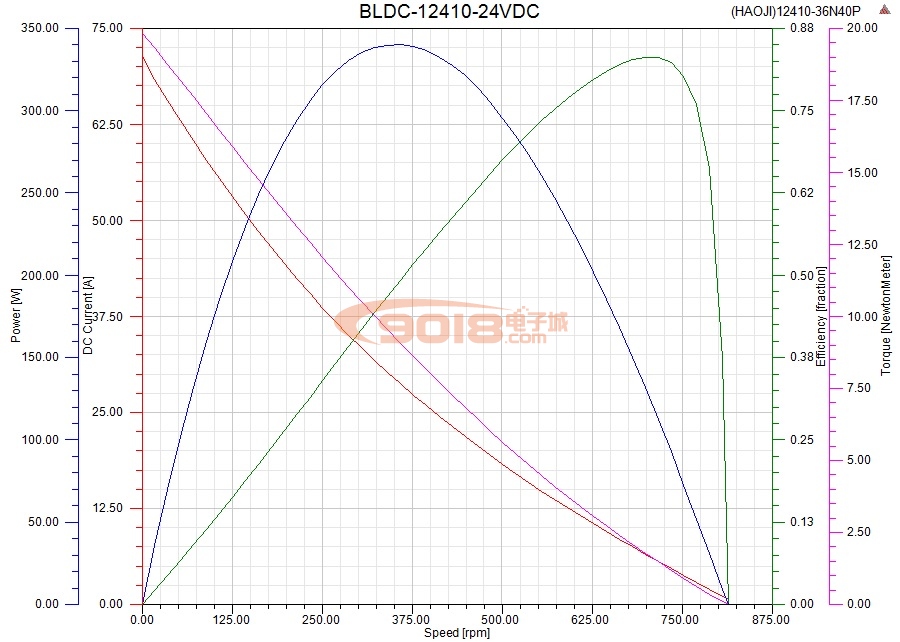

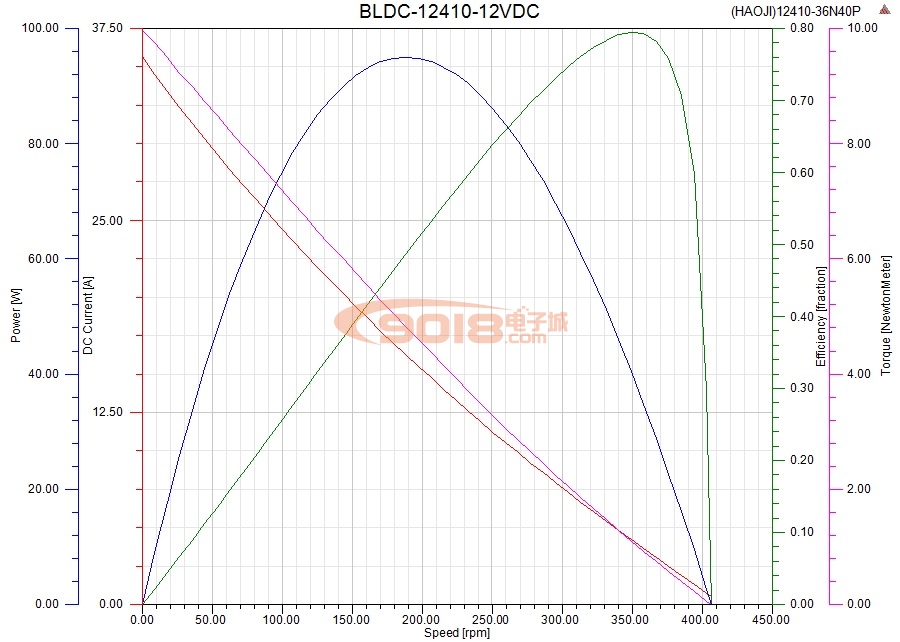

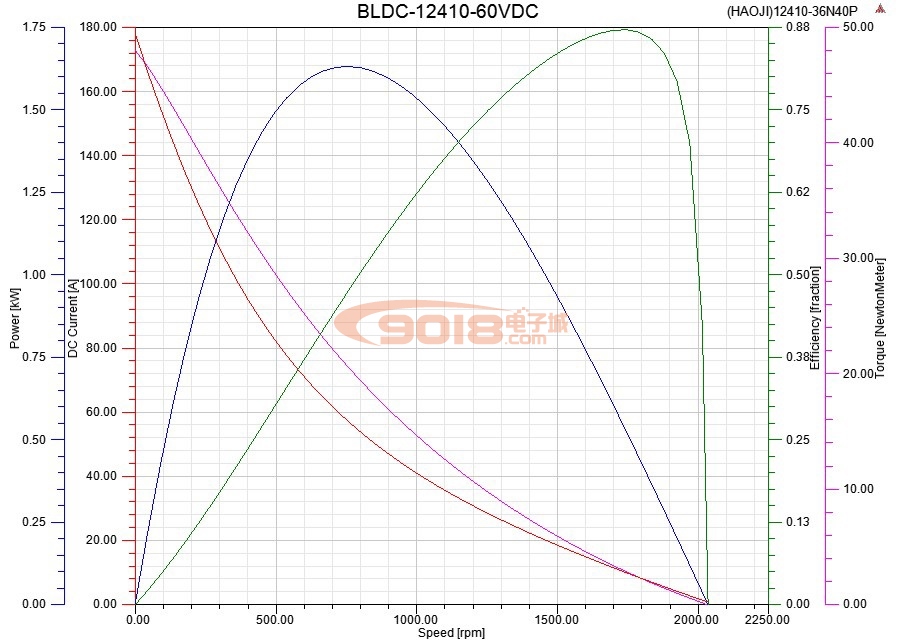

下列為該電機在12/24/36/48/60V直流電壓下的機械輸出特性圖：
(根據經驗，對電機本體的溫升及散熱情況進行評估，額定最大扭矩應不超過3.3NM，直流母線輸入額定最大電流應不超過11A)

昊極12410/600W空心軸永磁直流無刷電機馬達低速力矩型盤式超薄扁平多極有感帶霍爾

昊極12410/600W空心軸永磁直流無刷電機馬達低速力矩型盤式超薄扁平多極有感帶霍爾
上述電氣參數系經特定條件下實測獲得后導入RMxprt模型進行仿真計算得出的結果，未將驅動器損耗、軸承阻尼及磨擦、風阻等因素考慮在內，與實際測試值可能會有所偏差，僅供參考。無刷電機的工作電壓范圍較廣，電壓不同，其額定轉速（可長期負載工作點）也是不同的。轉速與電壓成正比，轉矩與電流也大致成正比，自然散熱條件下，額定最大轉矩不超過3.3Nm，額定最大電流不應超過11.5A，電機在低轉速區間（300轉以下）轉子風冷效果較差，電樞繞組換相頻率較低，導致電機溫升有所增加，此時應適當降低電機電流或采取積極的降溫措施。以上是電壓與轉速、電流與轉矩的關系，簡單來說，電機在某個特定電壓下，會有一個最大的合適的可持續運行的轉矩，此轉矩稱為失速轉矩（也稱額定轉矩），即由空載到負載時電機最低的一個下限轉速（額定轉速），在此轉速下對外輸出的轉矩就是失速轉矩，經驗表明，此下限轉速通常為空載轉速的82%-88%時效率最高，電機發熱少，但輸出轉矩偏小，如果想增加扭矩或者轉速，可適當增加電壓也就是增加電流來達到目的，同時電機溫升增加，只要電機溫度（繞組、軸承）不超80度，或者加強散熱（如加散熱風扇）控制電機溫升，電機是相對安全的。故用戶在做電機選型時，應根據自己的需要（轉速\轉矩）來選擇合適功率的電機，避免電機過載燒毀或者功率余量過大出現大馬拉小車的浪費。綜上所述，本店已如實告知用戶使用此產品可能存在的風險與使用相關知識，一旦售出非質量原因概不予退換貨，不提供免費售后質保，購前務必知悉。
