一、產品簡介：

這是我司開發的一款通用型直流無刷電機驅動器，具有體積小、功率大，效率高等特點，可輸出15A的連續驅動電流， 輕松驅動各類有感有霍爾直流無刷電機。本板通過一只外接電位器來調節轉速，調速平滑、柔和、線性好、噪音低，內置無級調速、剎車、正反轉、轉速信號反饋等功能。本板不支持無霍爾電機。本板內置限流保護功能，最大工作電流為20A，當電流超過20A時，會啟動限流保護，將輸入電流限制在20A，建議持續工作電流控制在15Ａ或以內。本無刷驅動器是以驅動電流為主要指標，由于無刷電機的工作電壓范圍較寬，為適配盡可能多類型的無刷電機，本板設計的工作電壓范圍有12~48Ｖ和12~72Ｖ兩款供選。通常情況下，驅動的電機轉速越高，驅動器的轉換效率就越高；反之，轉速越低，尤其是超低速力矩型電機，其電樞換相頻率較低，功率管輪流導通的間隔時間變長，不利于多個功率管間的均衡散熱，溫升增加，此時請注意加強散熱。

本產品不提供原理圖，所有資料均以本頁面給出詳盡描述為準，并且可能會不定期更新，不再另行提供。出于知識產權保護需要，本產品主控芯片上的絲印型號等相關信息已被抹除，且不會單獨出售。

二、產品參數：

• 驅動方式：SPWM類正弦方波驅動
• 工作電壓：12～48VDC/12～72VDC（具體以電機配套的型號為準）
• 驅動電流：≤15A
• 驅動功率：≤1000W
• 產品尺寸：長85mm*寬50mm*高38mm
• 產品凈重：約160克
• 調速模式：電位器無級調速或ＰＷＭ信號調速
• 過流保護：有
• 是否剎車：有
• 正  反  轉：有
• 電機類型：帶霍爾三相無刷電機
• 霍爾相角：120度

三、擴展接口說明：

• VR：調速。0～5V模擬電壓或者PWM信號輸入，與電位器調速只能二選一。PWM信號頻率1-10K，PWM脈寬電壓應為5V；從VR端子輸入調速信號時，需將調速電位器拔掉，以免相互干擾；務必注意，本驅動器為硬啟動，為避免損壞MOS功率管，通上電源之前，務必先將VR模擬電壓調低至0伏（如果輸入的是PWM，ＰＷＭ應為0%）或者將調速電位器左旋到底，上電后再調速啟動電機。如果用上位機控制（如PLC或者M(jìn)CU），VR端輸入電壓或者PWM需由0開始續漸上升到指定值，以便實現＂軟啟動＂，緩慢啟動和加速電機，以避免損壞驅動器或者電機。
• BR：剎車。BR接5V高電平時剎車功能啟動，剎車力度與輸入電壓有關（0-5V，對應剎車力度0-100%，剎車時電機產生阻尼效應，阻尼力度5V時最大，接近0伏時最小）；請根據實際情況施加合適的電壓，以達到自己滿意的剎車效果；
• ZF：正反轉。ZF接地（GND）低電平時，電機反向旋轉；默認懸空時為高電平，與接5Ｖ(+)電壓時的效果一樣；特別需要注意的是，本驅動器為快速硬轉向，即瞬間將電機反轉，若電機轉子慣量比較大（高速或者重負載），直接硬換向有可能會損壞驅動器或者電機，請先剎車停轉后再反向旋轉。反轉功能擴展建議：可通過一個延時電路來控制兩個開關（分別用于剎車和反轉），需要反轉時，剎車功能先啟動讓電機停止轉動，延時一定時間后再斷開剎車，再將電機反轉。如果用MCU單片機或者PLC控制，可按上述思路處理，同時可讀取FG端口脈沖信號來判斷電機是否已經完全停止轉動，用以替代延時程序，提高可靠性。
• CS：驅動電流電壓采樣。通過測量CS端子的輸出電壓，計算驅動器的驅動電流，計算公式為：A=Vcs/0.005，如Vcs=0.05V，則驅動電流為10A；CS電壓最高為0.1V，當電流超過20A時，驅動器進入限流保護模式，將電流維持在20A，此時試圖調高VR電壓也不會增加輸出功率。可利用CS端口輸出電壓直接驅動一只機械指針式電流表頭（20A或15A，本站有售請查看搭配商品）來實時顯示驅動電流。需要注意的是，CS采集到的是MOS功率管的驅動電流，是不包括控制電路損耗的，故比從電源端測量的輸入電流要略小一些。CS電壓直接取自采樣電阻兩端，未經濾波處理，可能會對上位機控制系統產生干擾，請根據實際情況串入合適的RC或LC濾波電路，以屏蔽來自驅動器對上位機的紋波干擾。
• FG：轉速脈沖信號輸出。脈沖信號輸出數量為電機極對數*3；如１０對極，旋轉一圈輸出30個脈沖信號；脈沖電平最高為５Ｖ；
• 5V：控制電平輸出。用于上述控制接口拉高電平使用；可對外提供最大30mA的電流輸出（只有當電源電壓大于15V時才能提供穩定的電流輸出），用于驅動外設模塊，切勿超限使用以免損壞驅動板；
• GND：公共地線。用于拉低電平，或者控制信號輸入共地。
• 調速電位器：外接一個B１０Ｋ單聯電位器，可以轉速調節0-100%。若已從VR端口輸入PWM或者電壓控速，即此電位器調速功能可能會被覆蓋；
• 電機相線：綠＝Ｕ（Ａ）、黃＝Ｖ（Ｂ）、藍＝Ｗ（Ｃ）；
• 霍爾信號線：+5Ｖ、綠＝Ａ、黃＝Ｂ、藍＝Ｃ、GND；接口提供+5V電壓用于供電給電機上的三個霍爾傳感器使用，同時對霍爾輸出引腳加上上拉電壓（高電平），可以直接連接霍爾元件，不需要另行單獨給霍爾信號輸出腳增加上拉電阻，簡化電機接線。
• 電源輸入：直流12～48Ｖ或12～72Ｖ（以您購買的版本為準），(12～48Ｖ)版本極限電壓不可超過60V，(12～72Ｖ)版本極限電壓不可超過80V，工作電流視具體的電機負載功率而定，應以大于電機負載電流的1.5倍為佳；供電正常時，電源指示燈亮起（藍色）。當使用電池供電時，請?jiān)陔娫摧斎肽妇€串聯一個20Ａ的保險絲以作保護，以防止MOS功率管意外擊穿、電機堵轉時燒毀PCB銅箔線路造成永久性破壞而無法修復。當電源電壓高于48Ｖ時，高壓驅動下MOS管損耗增大，默認散熱條件下，驅動電流不應超過10A，若需持續輸出>10A電流，則必須改裝為更大的散熱器或者在原散熱器上加裝散熱風扇加強散熱。特別注意的是，請不要直接在驅動器與電源之間串入物理開關進行熱開關機，否則電源接通瞬間打火產生的浪涌電流可能會損壞驅動板上的元件（濾波電容、電源芯片、降壓電阻、MOS管擊穿短路等）。若使用交流開關電源作為供電電源，應當在開關電源的220V交流輸入端串入物理開關來實現熱開關機；當使用電池、繞線式變壓器作為供電電源時或者必須要在驅動器與電源之間做開關機時，請使用具有防打火功能的接插頭（或者開關）駁接到驅動器，此類接插頭開關可有效減少通電瞬間產生的打火電流，減少損壞驅動器的機率。如果您需要實現頻繁的電機啟動和停止操作，可通過擴展接口中的BR與+5V短接來實現剎車停機，又或者把VR與GND短接來實現電機停止轉動；如果您通過上位機來控制，也請通過上位機編程控制信號給BR或者VR來實現電機的啟停。

通過外接電位器（調速）、BR三檔開關（剎車）、ZF兩檔開關（正反轉）、FG轉速表（顯示轉速）加一個外殼即可組裝成一臺功能相對完備的直流無刷電機驅動器。具備MUC單片機開發能力的客戶，可自行作二次開發，將上述接口功能引入MCU中用程序進行控制，并將參數集成到一塊液晶屏上顯示，同時可利用驅動器返回的FG脈沖信號作轉速閉環控制；必要時還可以從CS采樣到的電壓實時計算驅動器的工作電流（Ａ=csV/0.005）從而實現速度環、電流環的雙重控制。測試時，請用直流12V2A開關電源進行測試，避免操作失誤時因大功率、大電流、高電壓而瞬間損壞驅動器。

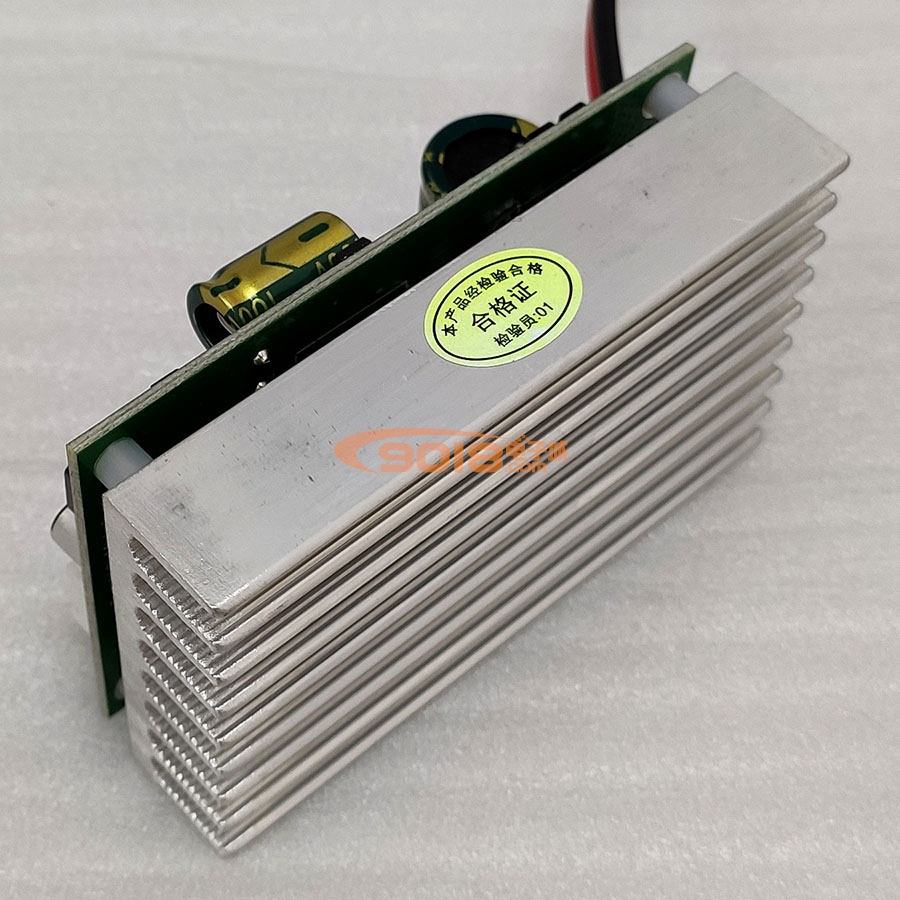

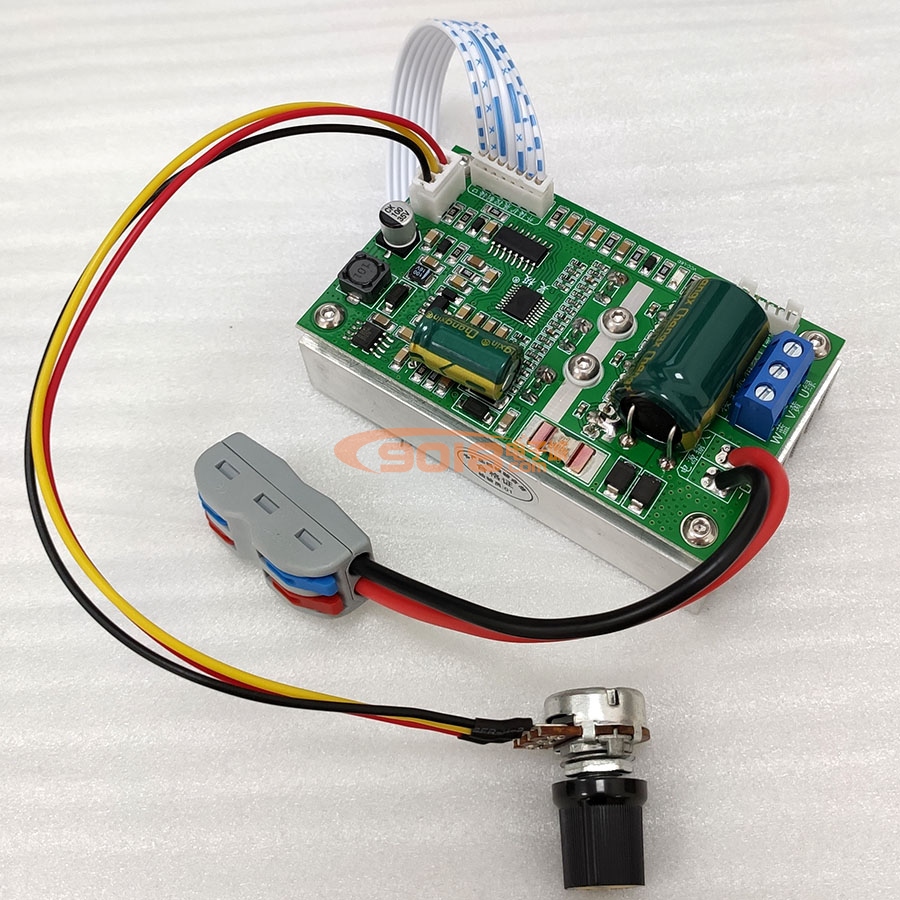

四、產品圖片：

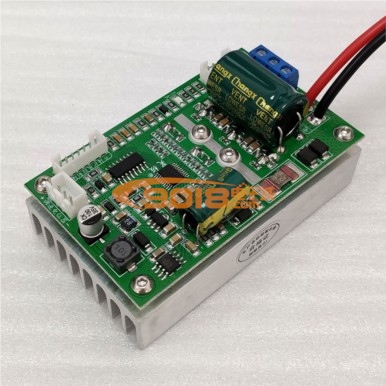

昊極15A直流無刷電機驅動板 有感有霍爾馬達控制器 12-72V SPWM方波電子調速器
