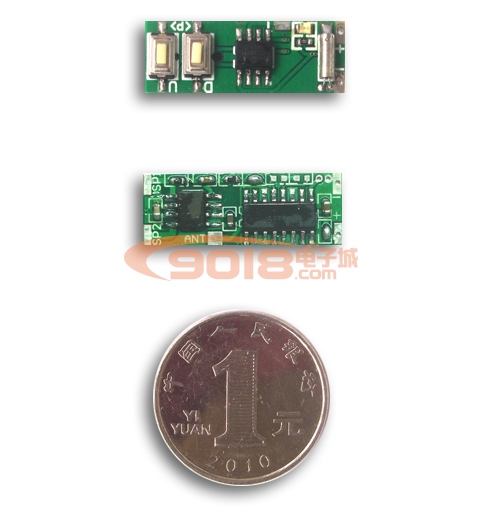

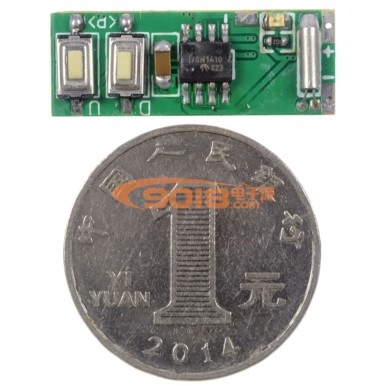

最小3W調頻接收模塊
(掉電記憶頻率音量,功能強大)


注:本模塊為手工焊接但質量可靠,如不滿意請勿購買!
功能強大:
1、真正的掉電記憶頻率及音量功能,斷開電源再重新上電仍接收掉電前的工作頻率并保持掉電前的音量。
2、無臺靜噪功能,當關閉調頻發射機時模塊音頻輸出保持安靜,沒有噪音,發射機打開繼續接收該頻率,非常適用于小區調頻廣播系統。
3、帶調諧指示燈,收到臺時指示燈點亮。
4、帶調諧指示輸出焊盤,收到臺時該焊盤輸出一低電平,方便用于控制其它電路(如音頻功放電路)。
5、自帶2-3W音頻功放,可直接推動3W喇叭。
主要參數:
外形尺寸:10mmx28mm
工作電壓:2.2V-3.8V
工作電流:靜態25mA
接收范圍:76-108MHz調頻立體聲廣播(可以接收校園廣播)
其他功能:靈敏度優于3微伏,采用DSP接收技術,選擇性好,抗干擾能力強。
音頻輸出功率:2-3W,可直接3W喇叭。
頻率/音量調節方式:按鍵調節。
天線連接方式:將天線焊接在ANT焊盤即可。
高集成接收IC,全部為貼片元件,超小型單片機控制,性能更穩定,絕無頻漂,體積小巧,功能強大,使用方便,適用于各類微型接收場合。

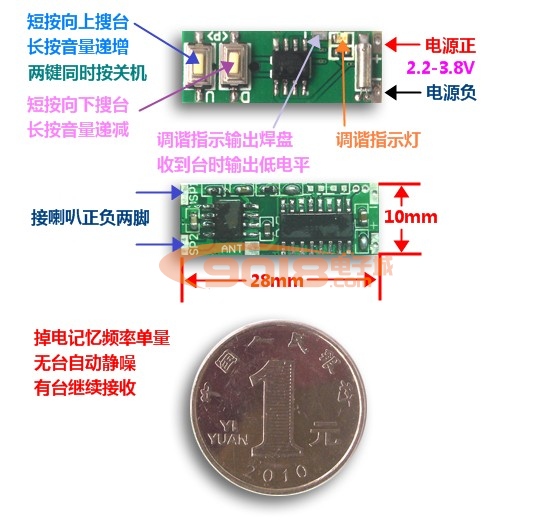

模塊的反面有兩個按鍵從左到右依次為:
U:頻率/音量+,短按為向上搜索電臺,長按為音量遞增。
D:頻率/音量 - ,短按為向下搜索電臺,長按為音量遞減。
同時按下U和D按鍵則關閉電源。
