小型DSP調頻FM立體聲接收模塊 RDA7088 廣播收音電路板/收音頭
商品貨號：001822701
商品品牌：閩實
銷 售 價：￥20.00 （不含配送費用）
商品評分：10
-
BA1404調頻FM立體聲發射板散件/電子制作套件銷售價：￥32.00 -
BH1417F五公里5KM鎖相環調頻發射板套件/電子制作套件(調頻立體聲發射)銷售價：￥120.00
最小DSP調頻立體聲接收模塊

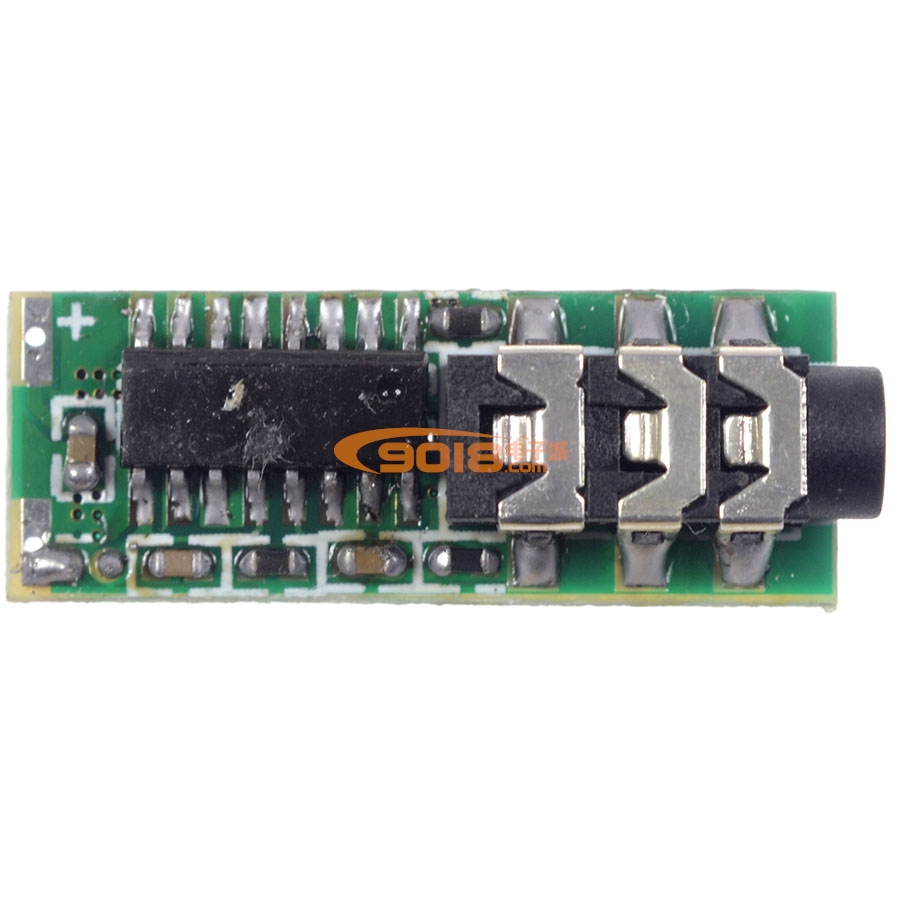

本模塊采用DSP調頻立體聲接收芯片RDA7088（或RDA5807FP），無需變頻，無需高頻本振，省掉了常規的變頻收音機的調試步驟，基本不用調試。除了晶振其它均為貼片元件，適用于練習貼片元件的焊接及掌握DSP調頻立體聲收音機的工作原理。體積非常小，外形尺寸：10mmX28mm。不過通常只要焊接無誤即可正常工作，基本無需調試。一共只有14個元件和一塊雙面PCB板，電容電感元件均為0603封裝。如圖配套電路原理圖、安裝圖及文字說明，
模塊主要參數如下：

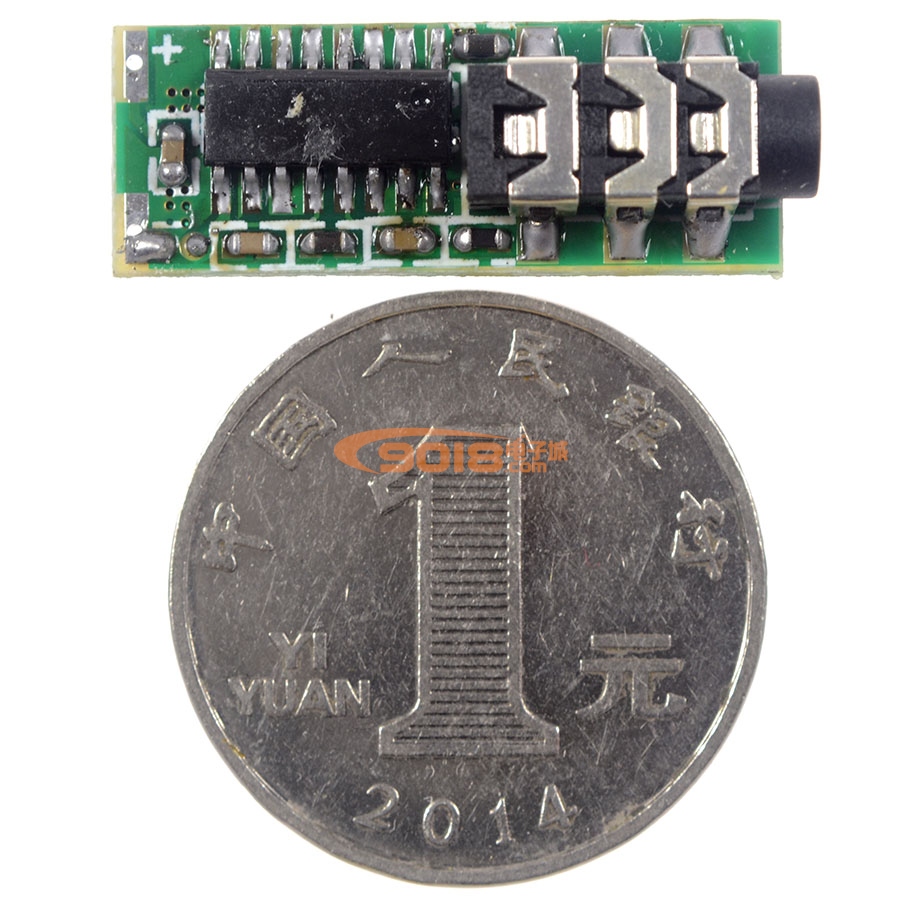

外形尺寸：10mmx28mm
工作電壓：1.8V-3.6V
工作電流：靜態25mA
接收范圍：76-108mhz調頻立體聲廣播（可以接收校園廣播）
其他功能：靈敏度優于3微伏，采用DSP接收技術，選擇性好，抗干擾能力強。
音頻輸出功率：2x10mw，可直接耳機駁接，無需外接音頻驅動放大，聲音宏亮音質好。
頻率/音量調節方式：按鍵調節
天線連接方式：耳機導線兼做接收天線
模塊特色：
高集成接收IC，DSP調頻立體聲接收，全部為貼片元件，數字穩頻，性能更穩定，體積小巧，功能強大，使用方便。本模塊無掉電記憶頻率功能。

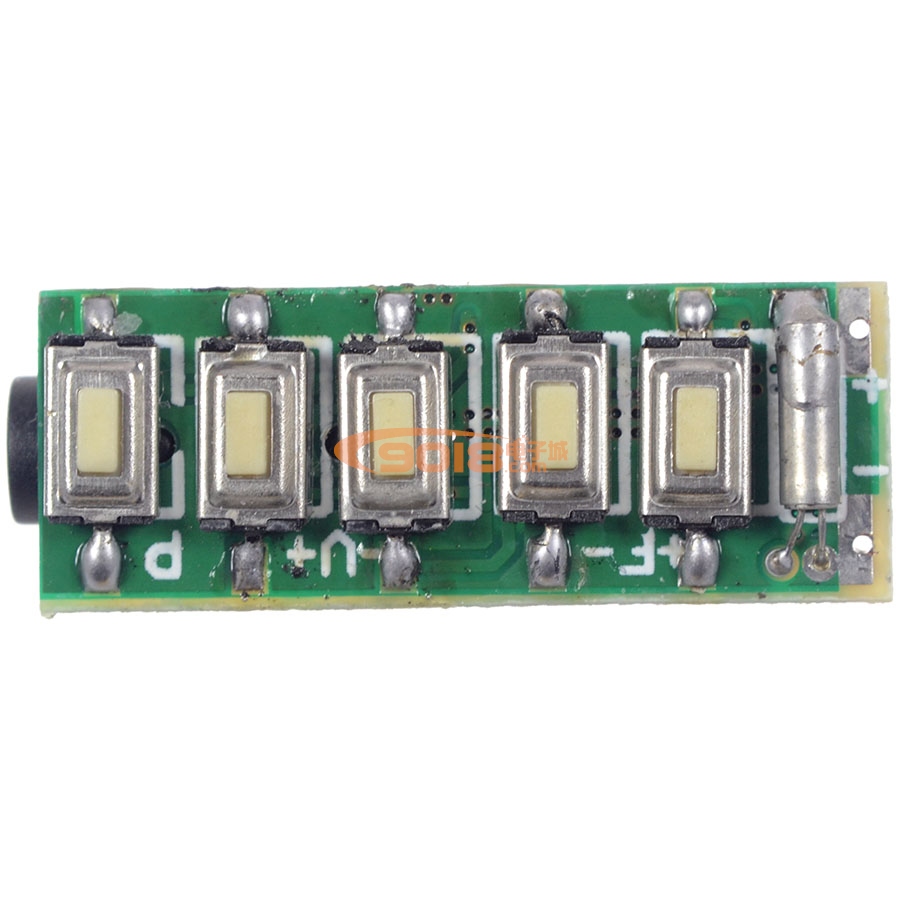

模塊的反面有5個按鍵從左到右依次為：
P：開機/關機
V-：音量減小 （每按一下S1 音量會漸小）
V+：音量增大 （每按一下S2 音量會漸大）
F-：頻率－（向下搜索電臺）
F+：頻率+（向上搜索電臺）
-
