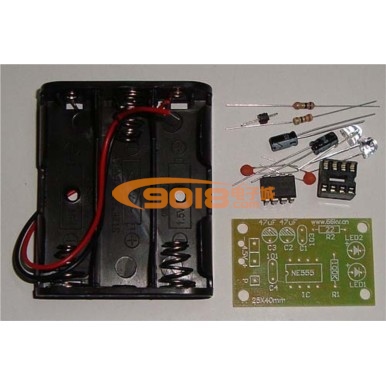

NE555觸摸延時電路電子制作套件/散件(單穩態觸發器電路教學套件)
商品貨號：001717701
商品品牌：三彩
銷 售 價：￥5.50 （不含配送費用）
商品評分：10
類型：
- 印刷板+散件
您已選擇：
我要購買： 套（限購 9908 套)
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
一、電路說明
本套件是NE555單穩態觸發器的一個應用電路，電路平時處于復位狀態，LED不亮。當P受到觸摸時，電路被觸發進人暫態，3腳輸出高電平，LED被點亮。經過一段時間后，暫態結束，電路翻轉成穩態，3腳輸出低電平，LED熄滅。暫態時間t=1.1R1 X C2。電路采用4.5V直流供電，套件中配有三節5號電池盒。

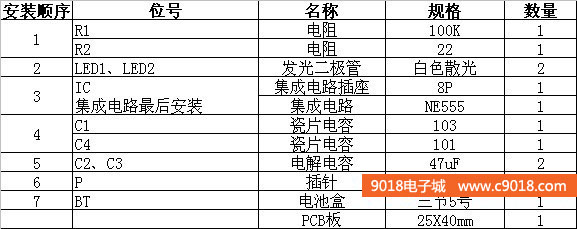

二、元件清單

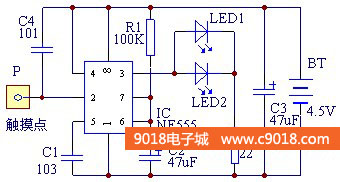

三、電路原理圖

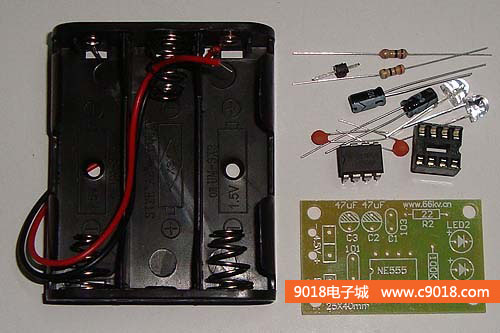

四、散件圖

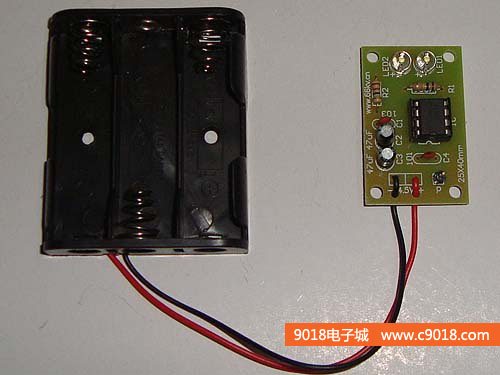

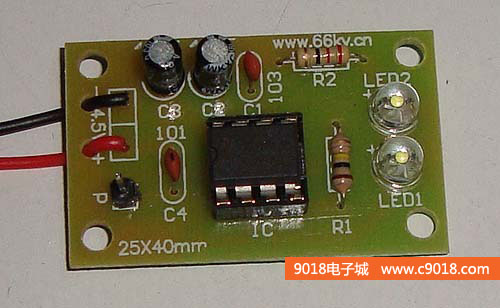

五、焊接好的成品效果圖

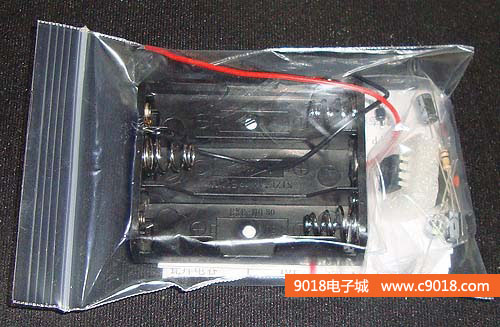

六、散件包裝圖
