紅外洗手器電路電子制作套件/散件
商品貨號：001712401
商品品牌：三彩
銷 售 價：￥10.00 （不含配送費用）
商品評分：10
類型：
- 印刷板+散件
您已選擇：
我要購買： 套（限購 9793 套)
1、電路說明：
LED1是紅外發射二極管，D1是紅外接收二極管，當有物體反射時，LED1發出的紅外線被D1接收，經過LM393的放大，從1腳輸出低電平，觸發由NE555組成的單穩態觸發器，在NE555的3腳輸出高電平驅動三極管9013飽和導通，繼電器K得電吸合，其常開出頭閉合，用來控制用電器（如水龍頭的電磁閥）動作。電路中RP1用來調節紅外接收的靈敏度，順時針調節靈敏度降低，逆時針調節靈敏度升高；RP2可以調節繼電器的吸合時間，此電路延時時間為0-6秒，時間的長短與RP2和C3有關。
反射距離與物體表面反光程度和紅外接收靈敏度有關，靈敏度調的太高容易受到光線和電磁波干擾，一般反射距離為20厘米左右。

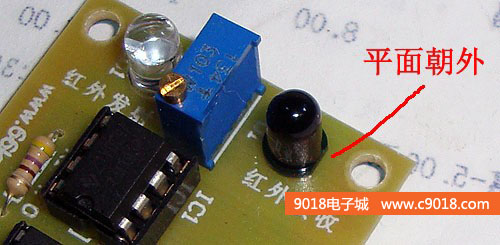

注意：PCB中的D1極性印反了，安裝時請參考下圖：

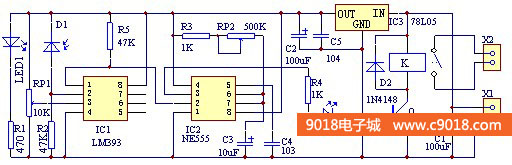

2、電路原理圖：

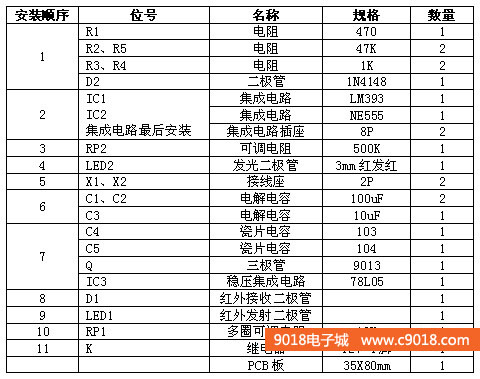

3、元件清單：

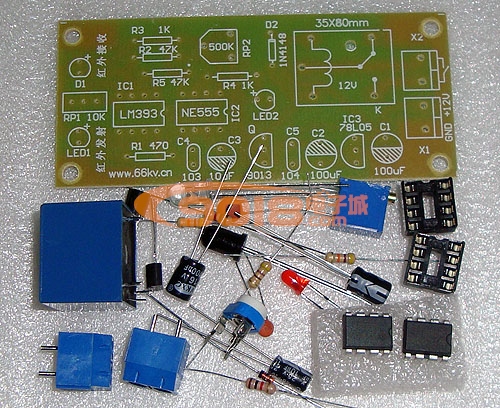

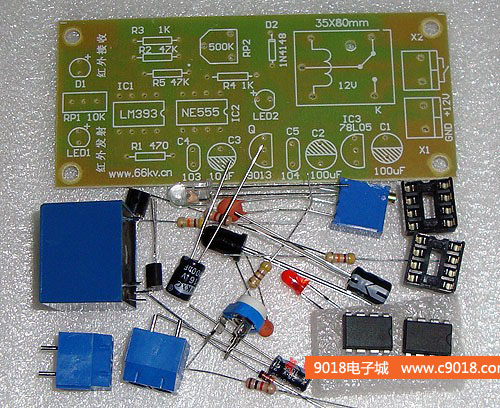

4、未焊接的散件圖：

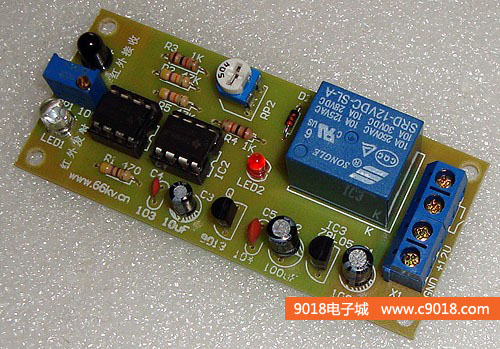

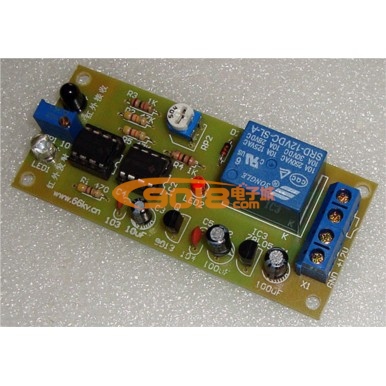

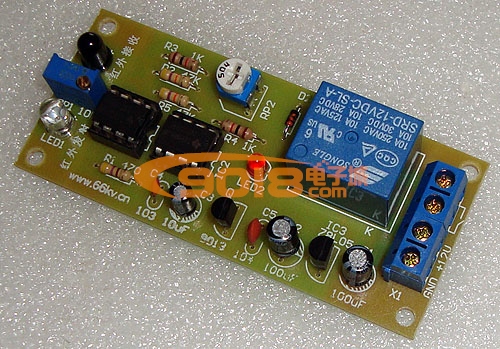

5、焊接好的成品圖：

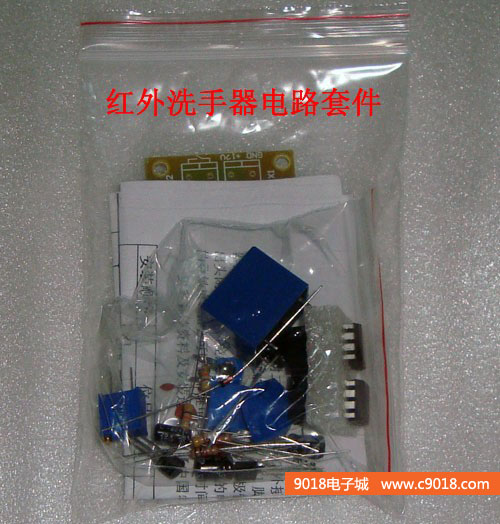

6、套件包裝圖：
