商品貨號:001872201
商品品牌:三彩
銷 售 價:¥15.00 (不含配送費用)
商品評分:10
溫馨提示:本產品可貨到付款,收貨人居住在市區(鄉鎮地區不支持)的客戶下單時請將支付方式選擇為“貨到付款”,由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費,客戶支付現金總金額為:商品價格+運費+代收貨款手續費,詳情請閱讀《貨到付款》。
一、電路說明
ICL8038是一種性能優良的單片函數信號發生器專用集成電路,它只需外接少量的阻容元件就可以產生正弦波、三角波、和方波。
ICL8038引腳功能:1腳、12腳:正弦波波形調整端;2腳:正弦波輸出;3腳:三角波輸出;4腳、5腳:頻率和占空比(或波形不對稱度)調整;6腳:V+,正電源;7腳:頻偏;8腳:頻率調整輸人端;9腳:方波輸出。這是一個集電極開路的輸出端,工作時應從該引腳接一個負載電阻到相應的正電源端,要得到與TTL兼容的方波輸出,必須把負載電阻接到+5V電源;10腳:定時電容端;11腳:V-,負電源端或接地。使用正、負電源時,11腳接負電源,輸出波形都相對于0V對稱;使用單一正電源時,11腳接地,輸出波形是單極性,均勻電壓是+VCC/2;13腳、14腳:空腳。

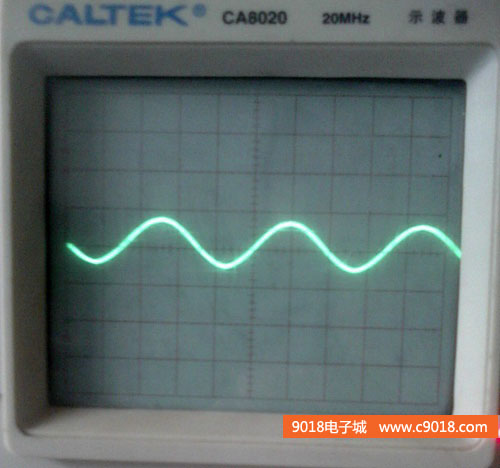

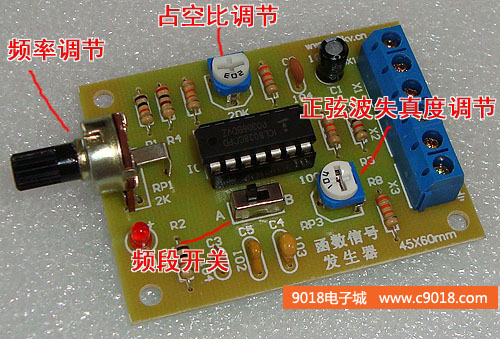

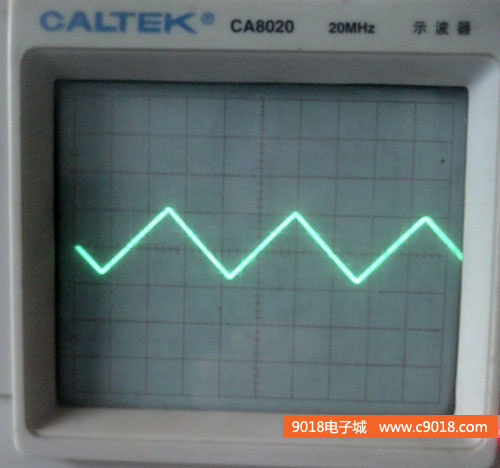

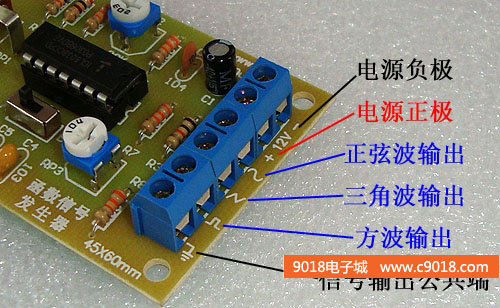

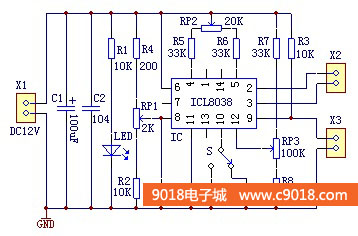

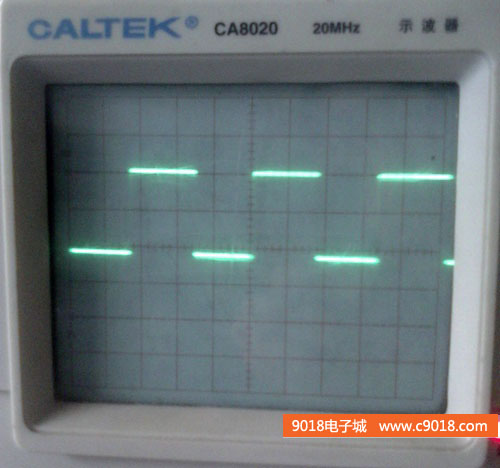

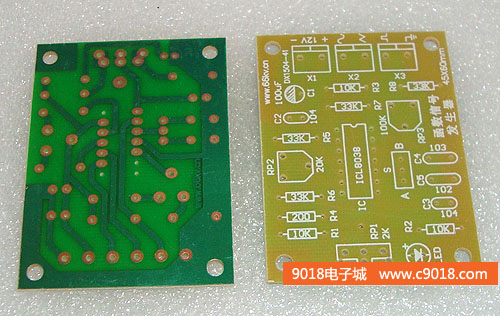

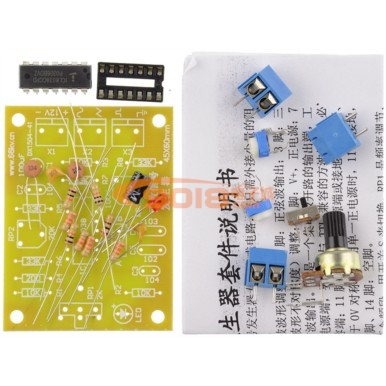

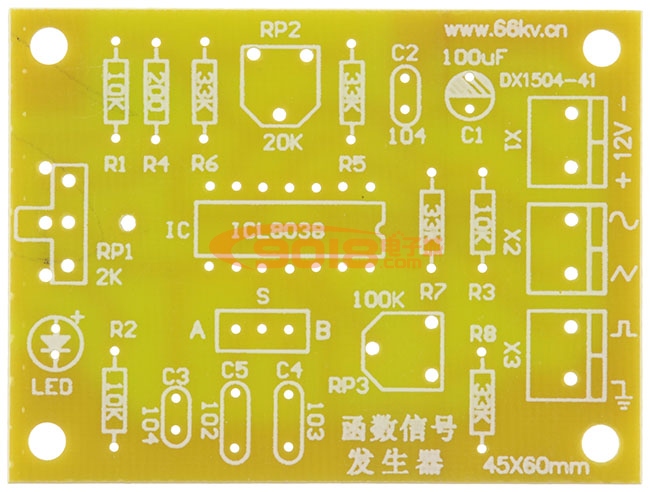

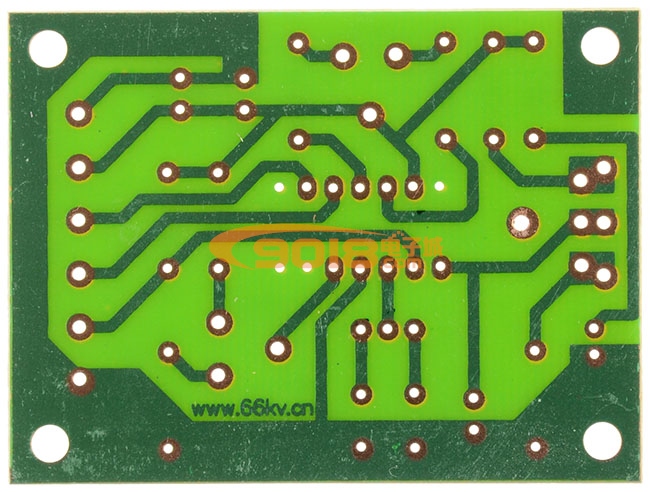

本套件設計的頻率范圍是50-5KHz,分兩個頻段,用開關S來切換,RP1是頻率調節,RP2是占空比調節,RP3是正弦波失真度調節。電路采用12V單電源供電,由X1輸入;X2、X3是波形輸出端,可以用示波器觀測三種輸出波形。

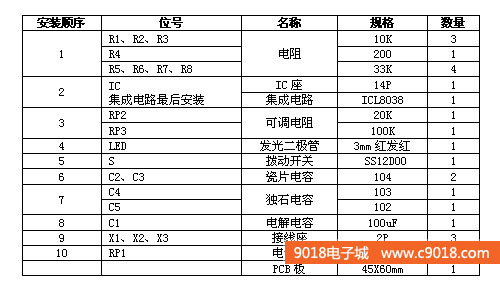

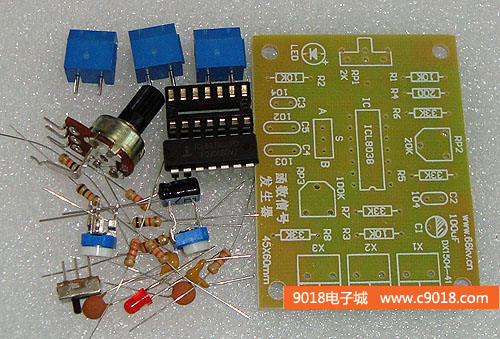

二、元件清單
