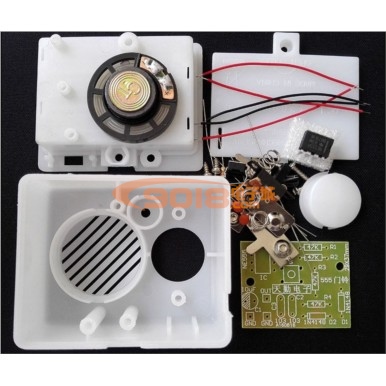

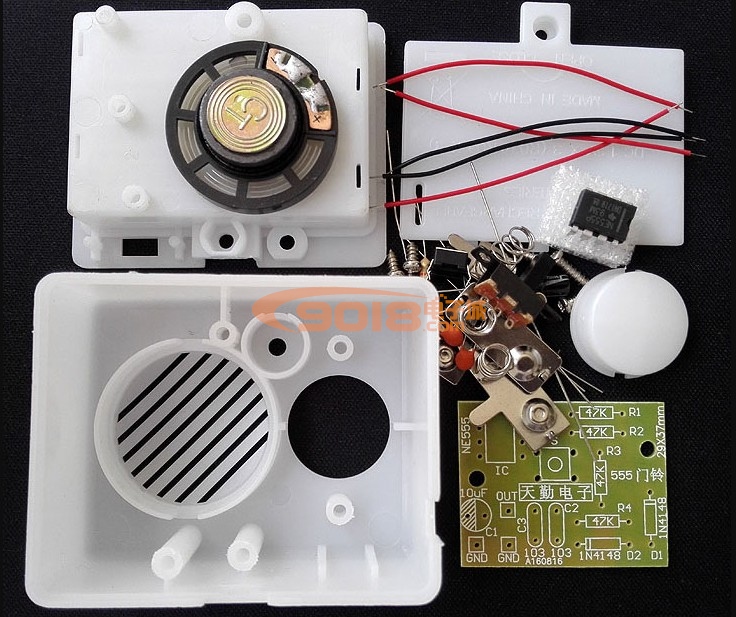

NE555叮咚聲門鈴電路板散件/電子制作套件 數字集成電路應用教學
商品貨號：001008601
商品品牌：三彩
銷 售 價：￥7.00 （不含配送費用）
商品評分：10
類型：
- 印刷板+散件
您已選擇：
我要購買： 套（限購 629 套)
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
一、電路說明：
本電路是用NE555集成電路接成的多諧振蕩器。當按下S，電源經D2對C1充電，當集成電路4腳（復位端）電壓大于1V時，電路振蕩，揚聲器發出“?！甭?。松開按鈕S，C1電容儲存的電能經R4電阻放電，但集成電路4腳繼續維持高電平而保持振蕩，但這時因R1電阻也接入振蕩電路，振蕩頻率變低，使揚聲器發出“咚”聲。當C1電容器上的電能釋放一定時間后，集成電路4腳電壓低于1V，此時電路將停止振蕩。再按一次按鈕，電路將重復上述過程。C1、R4放電時間的長短決定了斷開S后余音的長短，所以要改變余音的長短可調整C1、R4的數值，一般余音不易過長。本電路可采用三節1.5V電池（4.5V）供電。
二、產品說明書：
