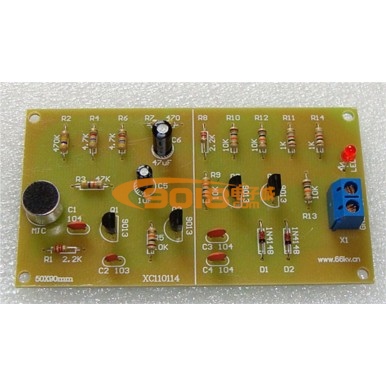

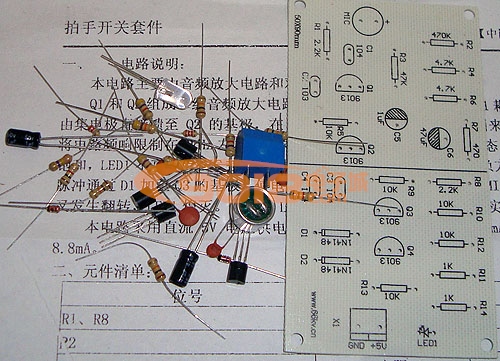

拍手聲控開關電子制作套件/散件(雙穩態電路應用實訓)
商品貨號：001008901
商品品牌：三彩
銷 售 價：￥6.00 （不含配送費用）
商品評分：10
- 印刷板+散件
- 成品板
-
4節5號電池盒 帶開關 引出線 電池蓋銷售價：￥3.80
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
一、電路說明：
本電路主要由音頻放大電路和雙穩態觸發電路組成。
Q1和Q2組成二級音頻放大電路，由MIC接受的音頻信號經C1耦合至Q1的基極，放大后由集電極直接饋至Q2的基極，在Q2的集電極得到一負方波，用來觸發雙穩態電路。R1、C1將電路頻響限制在3kHz左右為高靈敏度范圍。電源接通時，雙穩態電路的狀態為Q4截止，Q3飽和，LED1不亮。當MIC接到控制信號，經過兩級放大后輸出一負方波，經過微分處理后負尖脈沖通過D1加至Q3的基極，使電路迅速翻轉，LED1被點亮。當MIC再次接到控制信號，電路又發生翻轉，LED1熄滅。如果將LED回路與其它電路連接也可以實現對其它電路的聲控。
本電路采用直流5V電壓供電，LED熄滅時整機電流為3.4 mA， LED點亮?xí)r整機電流為8.8mA。

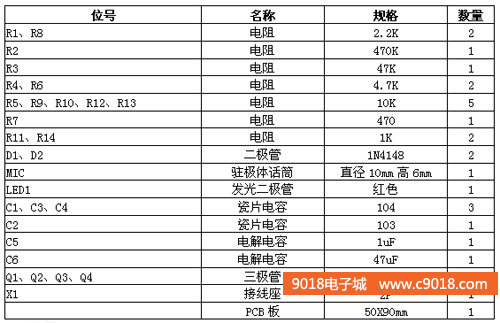

二、元件清單：

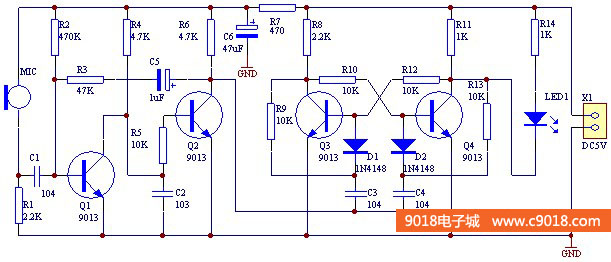

三、電路原理圖：

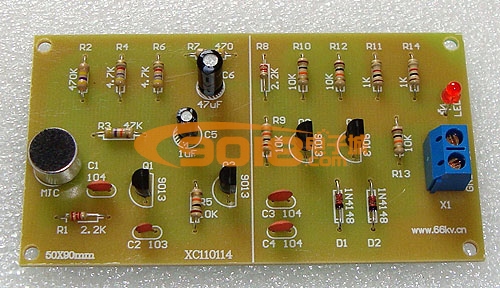

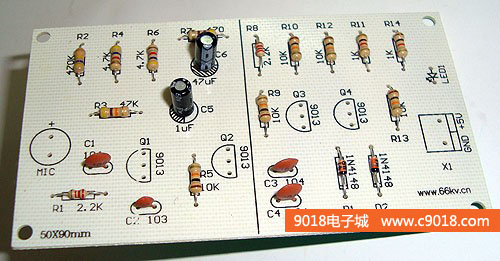

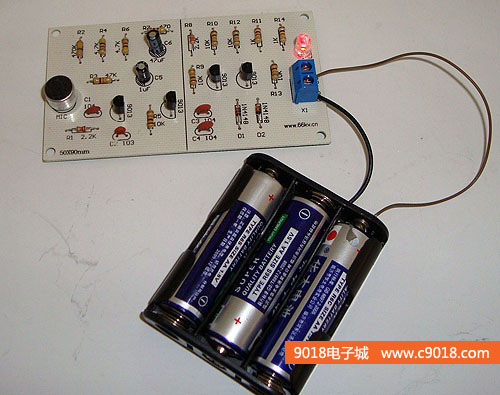

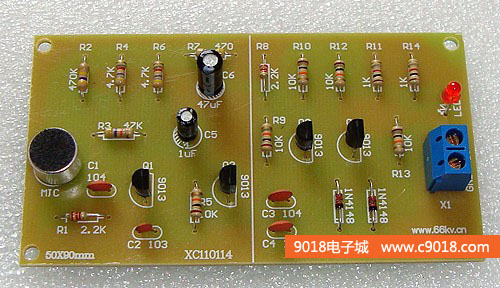

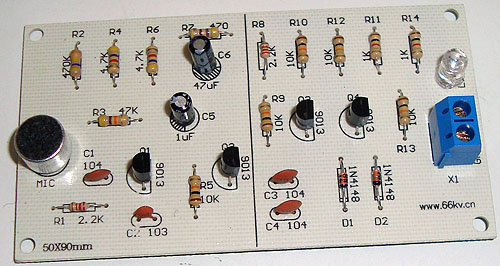

四、焊接好的成品圖：
以下內容為：拍手開關套件焊接過程（這個是早期的套件采用的是阻燃板，現在采用的是玻纖板）

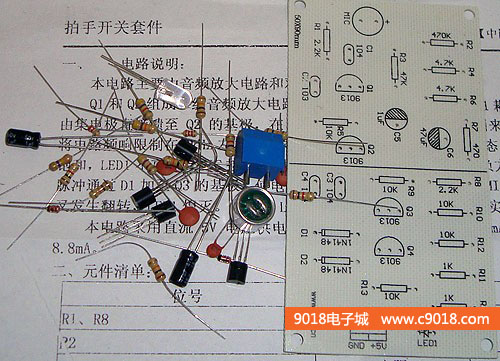

1、對著元件清單看看元件名稱數量有無差錯，最好對每個元件進行測量，確認無誤后方可焊接

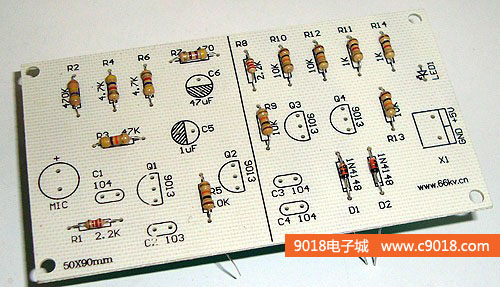

2、首先焊接電阻這樣的小元件，電阻要緊貼電路板

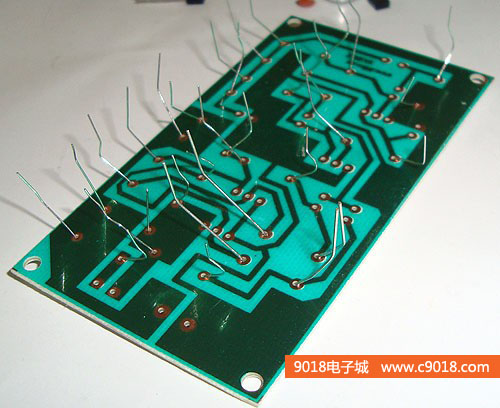

3、將電阻的引腳向兩邊彎一下，以防止電阻從電路板上脫落，焊接其他元件時也是如此
4、焊接電解電容、瓷片電容和二級管，電解電容、二極管要注意極性

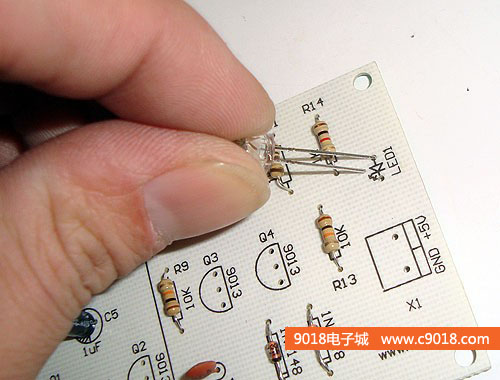

5、焊接發光二級管，焊接時要注意極性，LED的長腳為正極

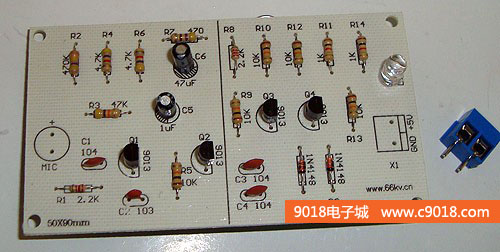

6、焊接三極管和接線座
7、焊接駐極體話筒
-
