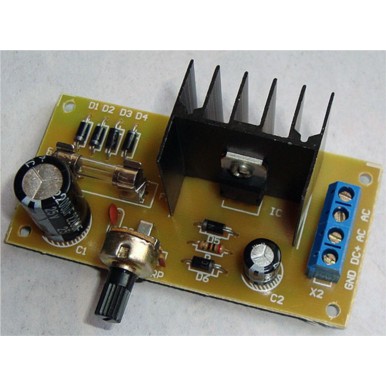

LM317T可調穩壓電源電路電子制作套件/散件(DC1.25V-12V連續可調)
商品貨號：001007801
商品品牌：三彩
銷 售 價：￥8.50 （不含配送費用）
商品評分：8
- 印刷板+散件
-
兩線制LED數顯數字直流電壓表(DC2.5～30V)銷售價：￥24.00
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
一、電路說明
LM317 是美國國家半導體公司的三端可調正穩壓器集成電路。我國和世界各大集成電路生產商均有同類產品可供選用，是使用極為廣泛的一類串連集成穩壓器。
LM317 的輸出電壓范圍是 1.25V—37V（本套件設計輸出電壓范圍是 1.25V—12V），負載電流最大為 1.5A。它的使用非常簡單，僅需兩個外接電阻來設置輸出電壓。此外它的線性調整率和負載調整率也比標準的固定穩壓器好。LM317 內置有過載保護、安全區保護等多種保護電路。
為保證穩壓器的輸出性能，R應小于240歐姆。改變RP阻值即可調整穩壓電壓值。D5，D6用于保護LM317。
輸出電壓計算公式：Uo=(1+RP/R)*1.25
二、性能參數
輸入電壓：AC≤17V DC≤25V
輸出電壓：DC1.25V-12V 連續可調
輸出電流：1A
三、元件清單
四、電路原理圖：

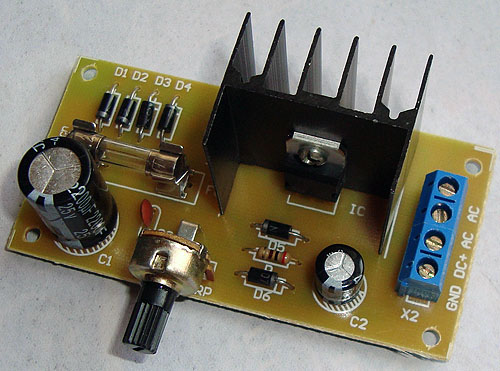

五、焊接好的成品圖
以下內容為：317可調穩壓電源套件焊接過程（與實物有出入，僅供參考）
1、根據元件清單檢查元件數量
2、首先焊接二極管1N4007
3、再焊接接線座，兩個接線座要扣在一起，然后裝在電路板上
4、焊接保險管座片
5、焊接電解電容和瓷片電容，電解電容要注意極性
6、將集成電路LM317T裝在散熱片上
7、焊接LM317T和散熱片
8、最后焊接電位器
9、焊好后的效果
10、根據接線座的功能標識，在AC兩端接上12V交流電源
11、實際測量交流輸入電壓值為13.56V
12、輸出電壓是可調的，實測最低電壓為1.3V
13、最高電壓為14.26V
14、電壓的大小可以通過這個電位器來調節
-
