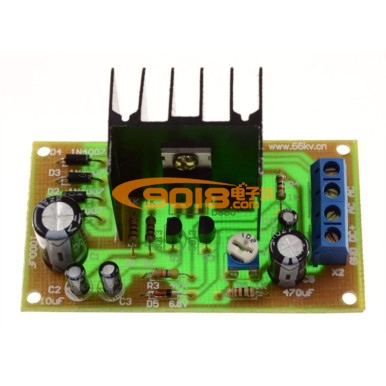

分立元件串聯穩壓電源電路電子制作套件/散件
商品貨號：001009701
商品品牌：三彩
銷 售 價：￥8.00 （不含配送費用）
商品評分：10
- 印刷板+散件
- 成品板
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
一、電路說明
Q1、Q2組成復合調整管，Q1是大功率管與負載串聯，用于調整輸出電壓，R1、R2為復合管的偏置電阻，C2、C3用于減小紋波電壓，R3為復合管反相穿透電流提供通路，防止溫度升高時失控；Q3為比較放大管，它是將穩壓電路輸出電壓的變化量放大送至復合調整管，控制其基極電流，從而控制Q1的導通程度；D5為Q3的發射極提供穩定的基準電壓，R4保證D5有合適的工作電流，C4為加速電容，用于誤差電壓濾波；RP1、R5組成輸出電壓的取樣電路，將其變化量的一部分送入Q3基極，調節RP1可調節輸出電壓的大小。
二、電路參數
輸入電壓：AC 12—15V
輸出電壓：DC 8—14V (可調)
輸出電流：500mA

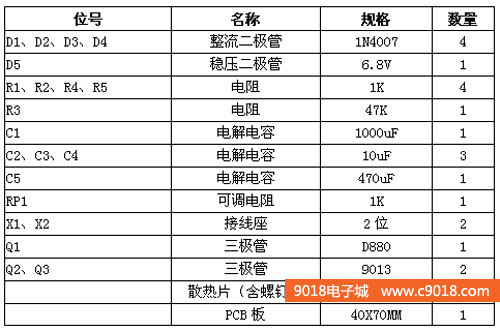

三、元件清單

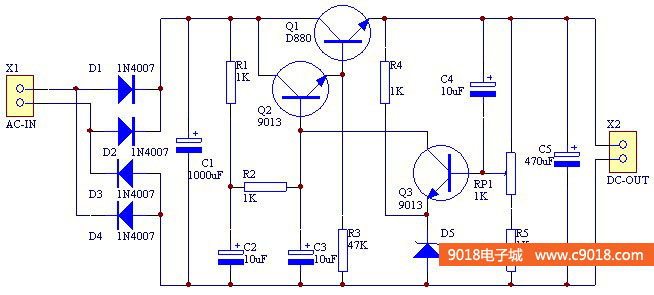

四、電路原理圖

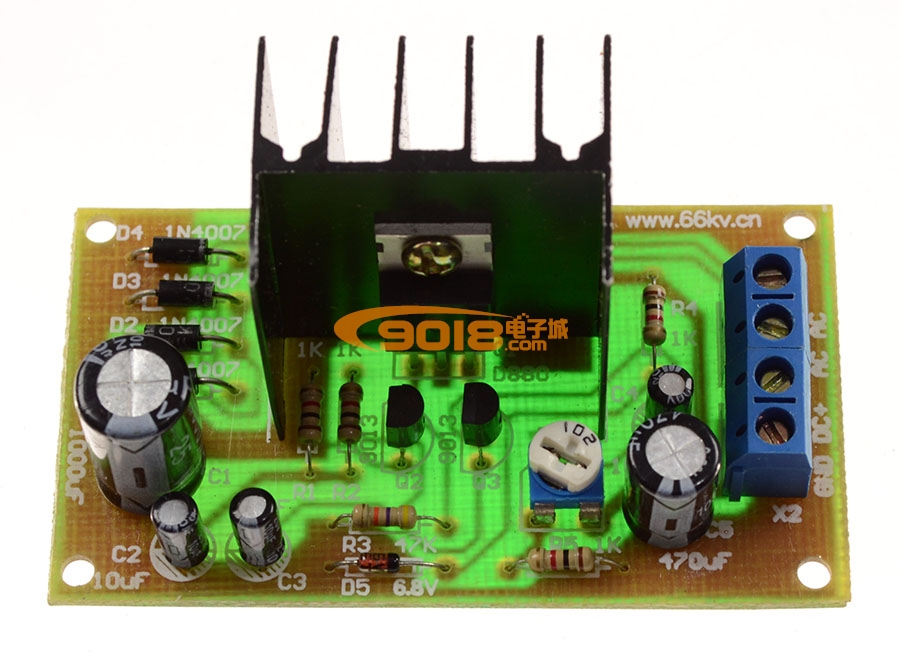

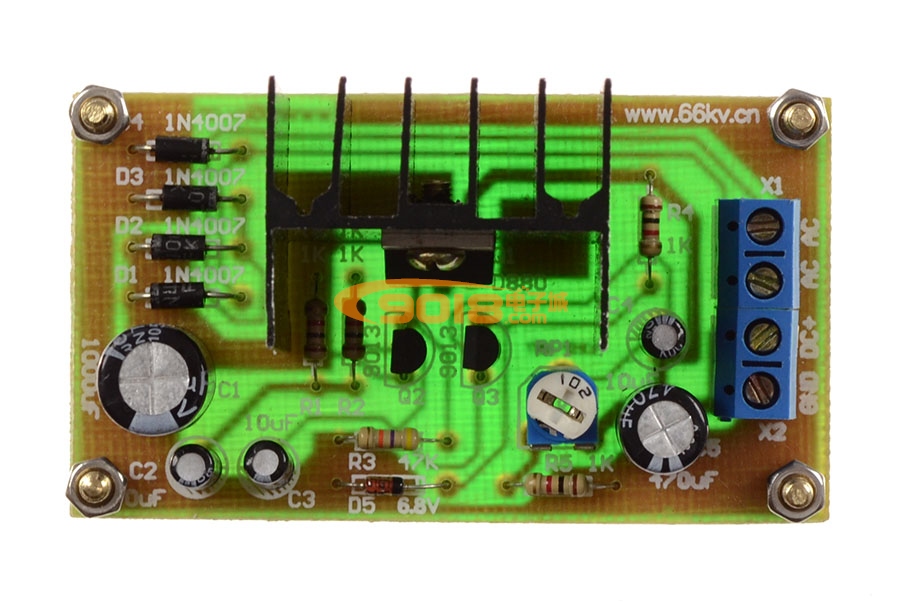

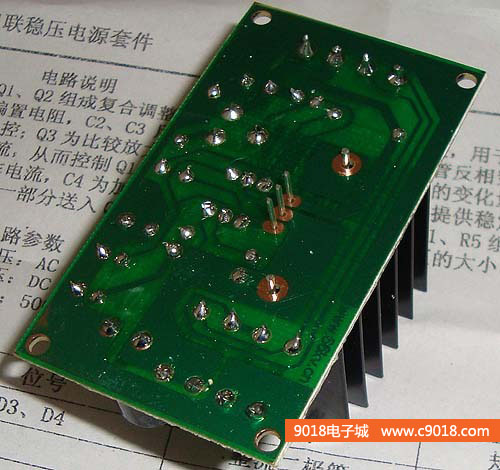

五、焊接好的成品圖
以下內容為：串聯穩壓電源套件焊接過程

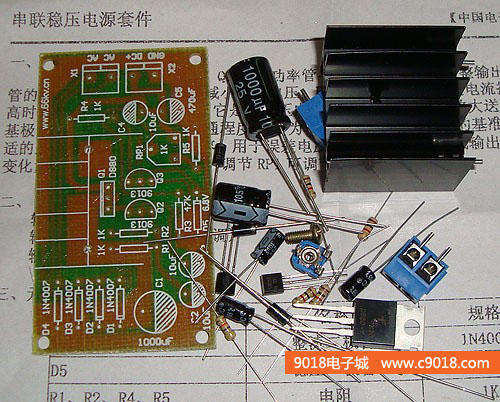

1、根據元件清單檢查元件數量
2、首先焊接二極管、穩壓管和電阻

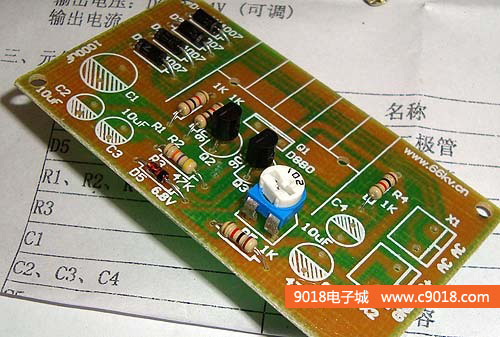

3、焊接三極管和可調電阻

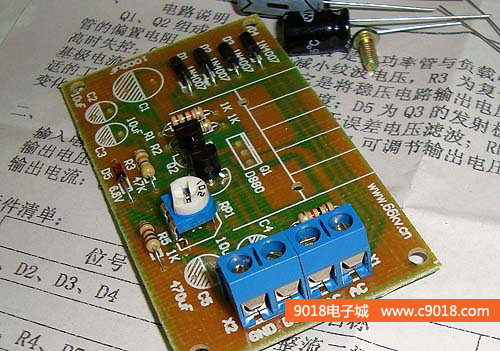

4、焊接接線座，將兩個接線座扣在一起后再焊接

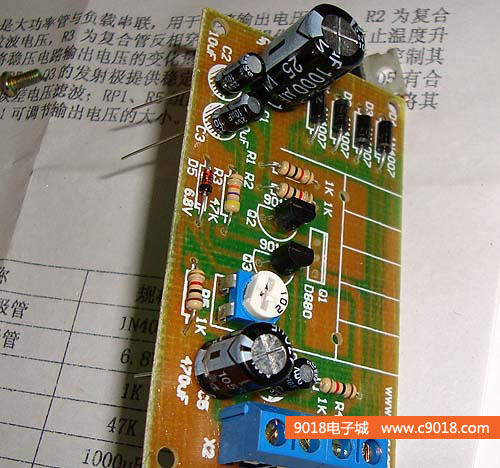

5、焊接電解電容，電路板上電解電容符號的陰影部分為負極

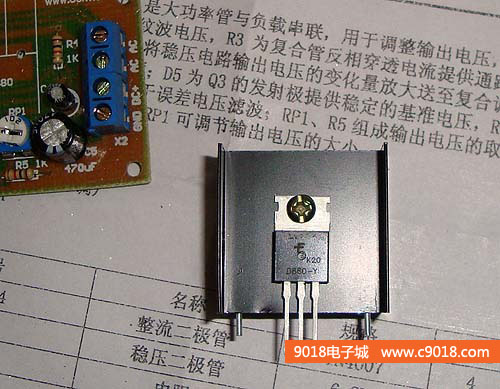

6、將D880裝在散熱片上
7、焊接散熱片和D880

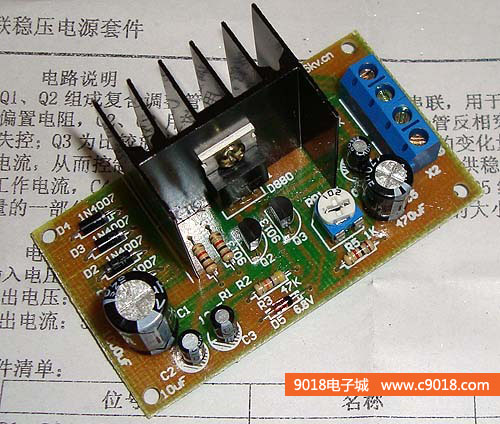

8、串聯穩壓電源套件焊好后的效果

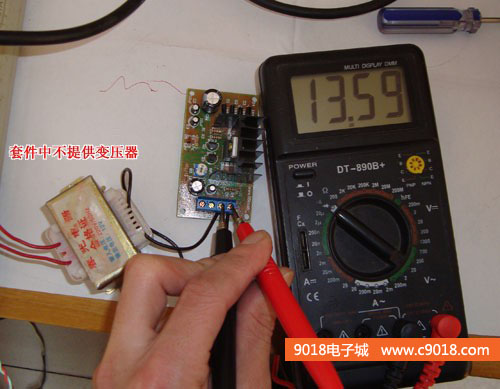

9、接上電源測試，用萬用表測量輸入電壓為交流13.59V

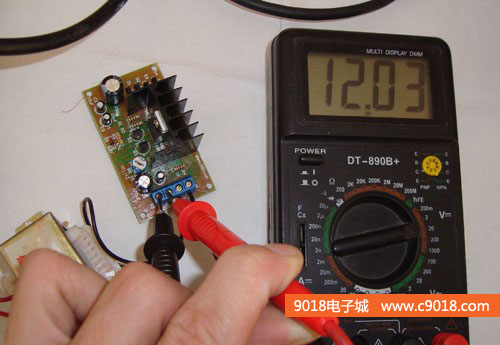

10、測試輸出電壓為直流12.03V

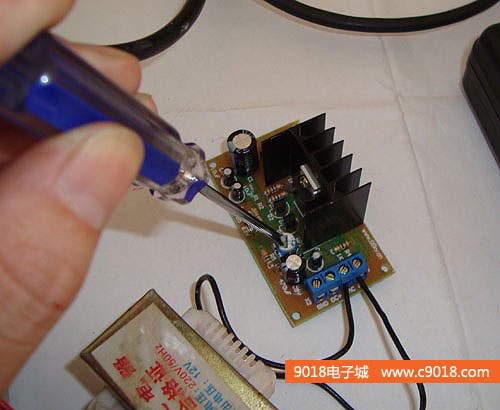

11、通過調節可調電阻，輸出電壓可以在8-14V連續可調
-
