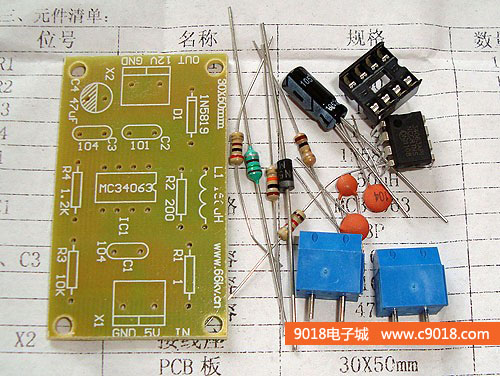

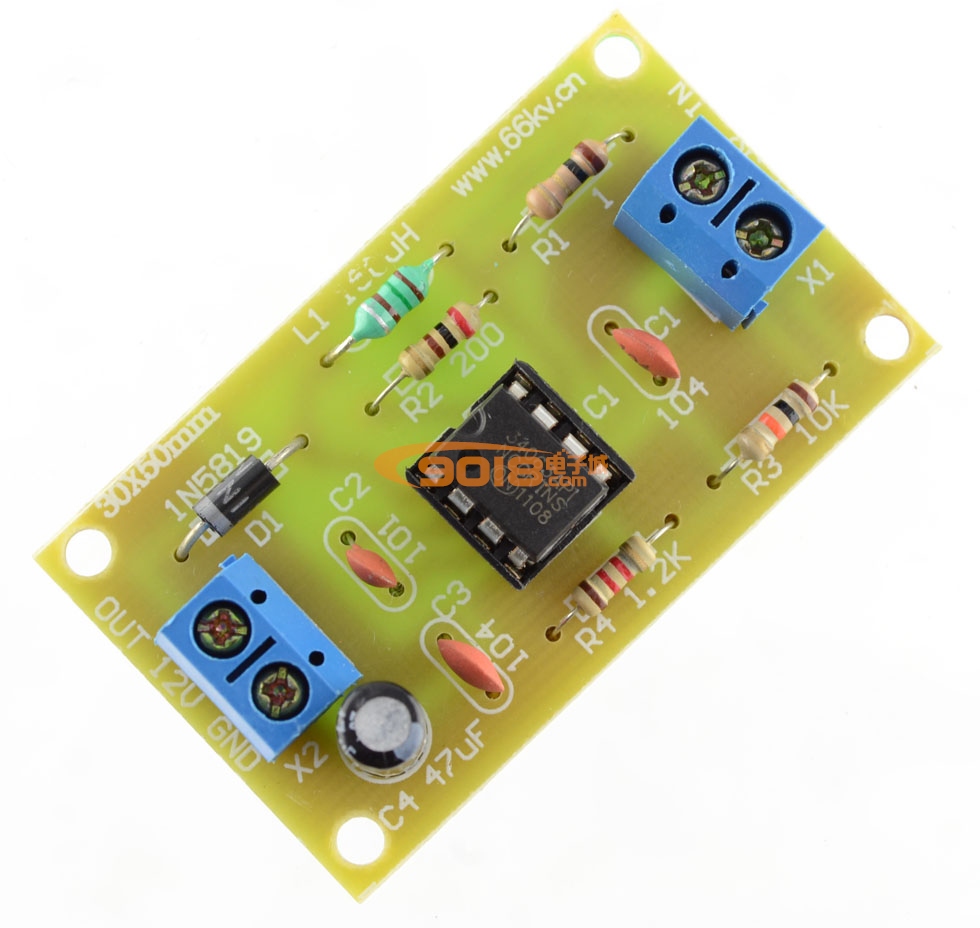

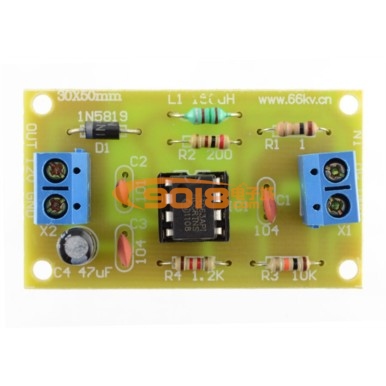

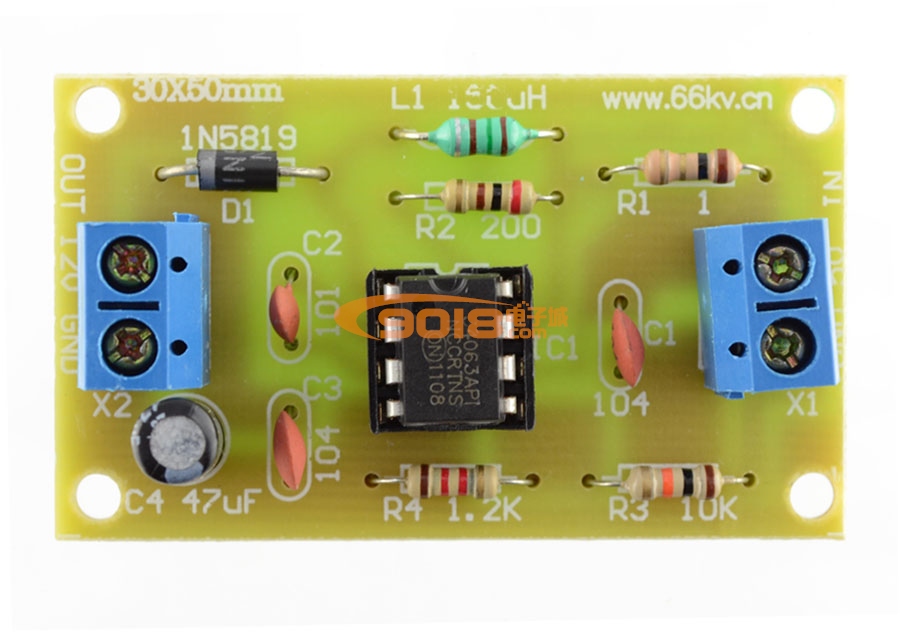

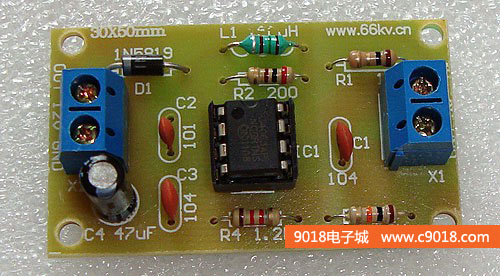

5-12V升壓電路電子制作套件/散件
商品貨號：001010101
商品品牌：三彩
銷 售 價：￥6.00 （不含配送費用）
商品評分：10
類型：
- 印刷板+散件
- 成品板
您已選擇：
我要購買： 套（限購 955 套)
搭配商品
-
4節5號電池盒 帶開關 引出線 電池蓋銷售價：￥3.80
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。

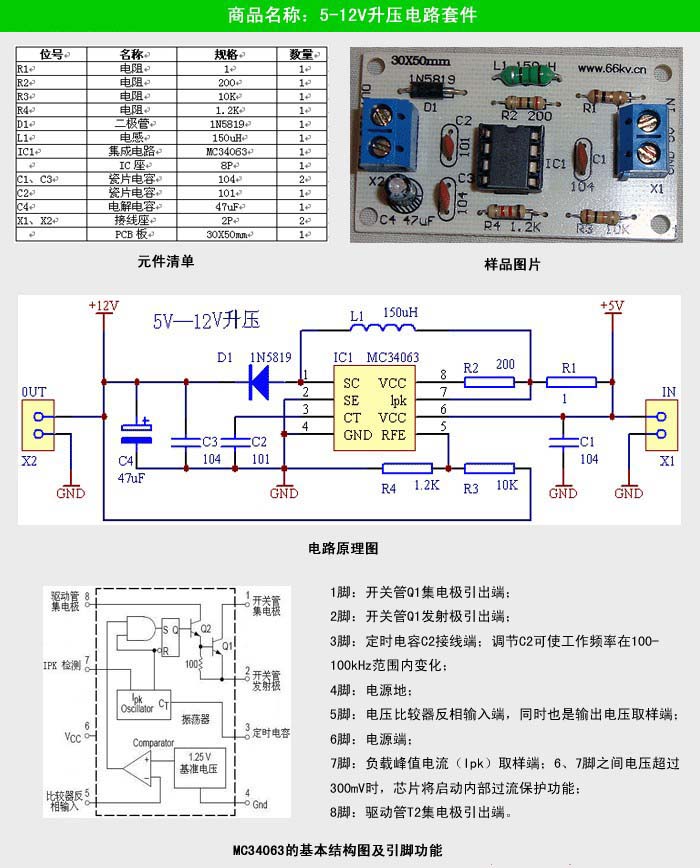

電路原理：
當芯片內開關管(Q1)導通時，電源經取樣電阻R1、電感L1、MC34063的1腳和2腳接地，此時電感L1開始存儲能量，而由C4對負載提供能量。當Q1斷開時，電源和電感同時給負載和電容C4提供能量。電感在釋放能量期間，由于其兩端的電動勢極性與電源極性相同，相當于兩個電源串聯，因而負載上得到的電壓高于電源電壓。開關管導通與關斷的頻率稱為芯片的工作頻率。只要此頻率相對負載的時間常數足夠高，負載上便可獲得連續的直流電壓。
以下內容為：5-12V升壓電路套件焊接過程

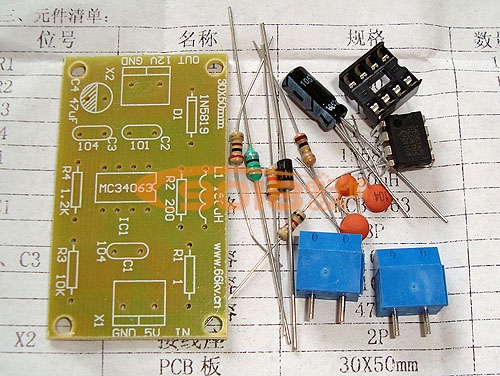

1、對著元件清單，查看元件數量

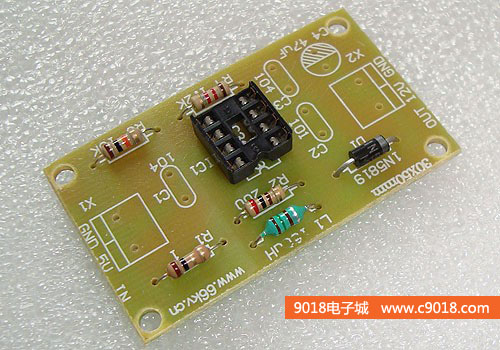

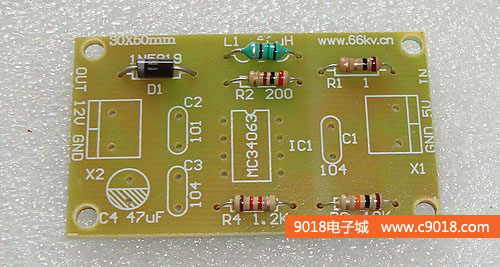

2、先焊接電阻、電感、二極管
3、焊接集成電路插座

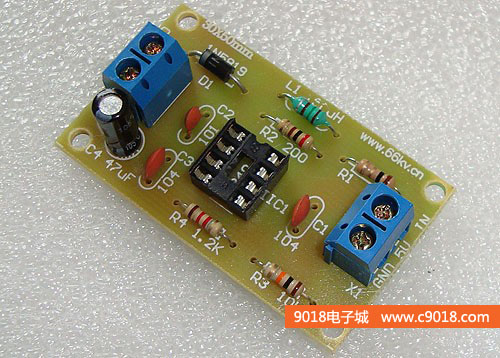

4、焊接接線座

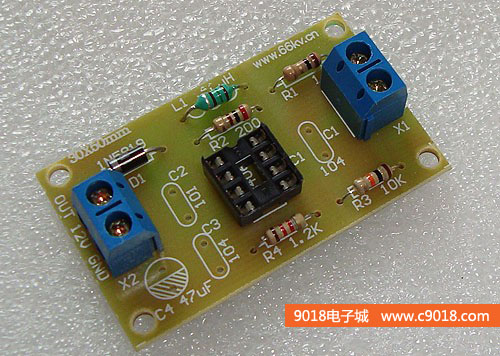

5、焊接電解電容和瓷片電容
6、裝上34063

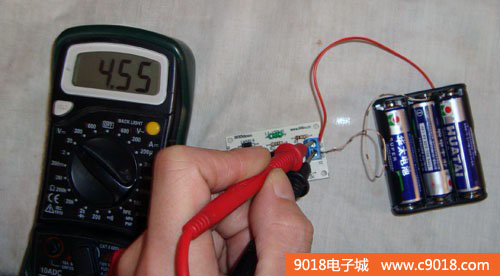

7、通電測試，這是輸入電壓，實際測量4.55 V（以下兩個圖是早期的采用阻燃板的電路）

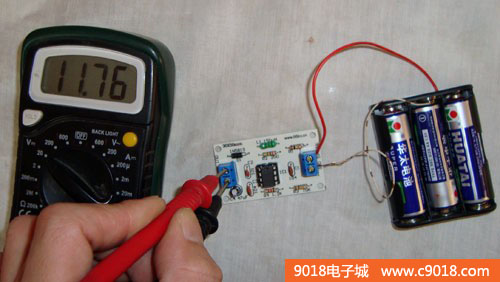

8、這是輸出電壓，實際測量11.76 V
