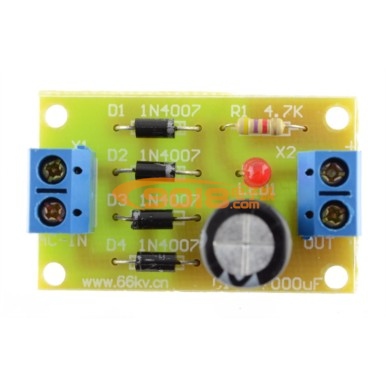

橋式整流電路電子制作套件/散件
商品貨號：001064201
商品品牌：三彩
銷 售 價：￥3.00 （不含配送費用）
商品評分：10
類型：
- 印刷板+散件
- 成品板
您已選擇：
我要購買： 套（限購 576 套)
搭配商品
-
四線制LCD液晶背光數顯數字交流電流表(AC0-10A)銷售價：￥26.00 -
兩線制LCD液晶背光數顯數字交流電壓表(AC80～500V 380V)銷售價：￥25.00 -
兩線制LED數顯數字直流電壓表(DC2.5～30V)銷售價：￥24.00
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
一、 電路說明：
本電路包含整流、濾波、電源指示三個功能，用于交流—直流的轉換。電路中D1-D4為整流二極管，本套件采用1N4007，輸出電流最大不要超過1A；C1是濾波電容，安裝時一定要注意其極性，本套件的濾波電容耐壓是25V，整流前的交流電壓最好不要超過15V，以免輸出電壓太高損壞濾波電容；LED1用來指示有無輸出電壓，R1是它的限流電阻；X1、X2是輸入輸出接線端子。
二、 電路參數：
輸入電壓：12V
工作電流：1A
三、元件清單：

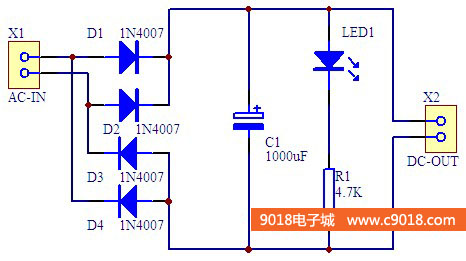

四、電路原理圖：

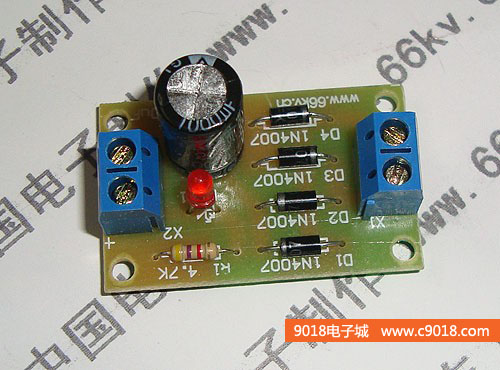

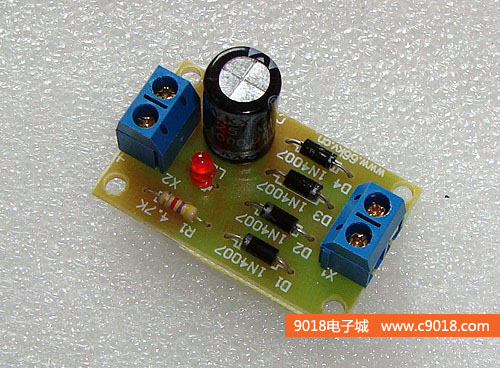

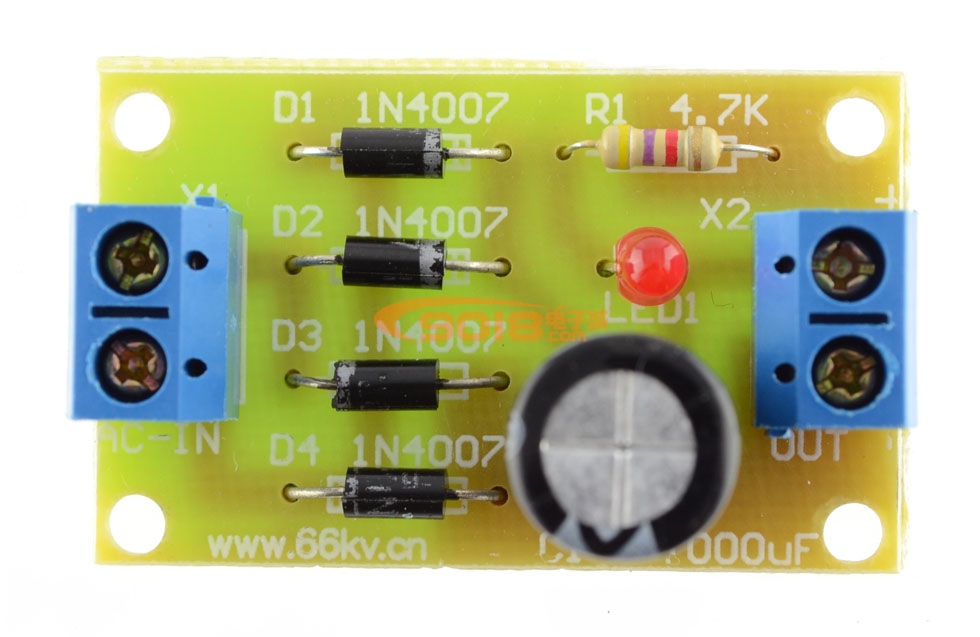

五、焊接好的成品圖：
以下內容為：橋式整流電路套件焊接過程

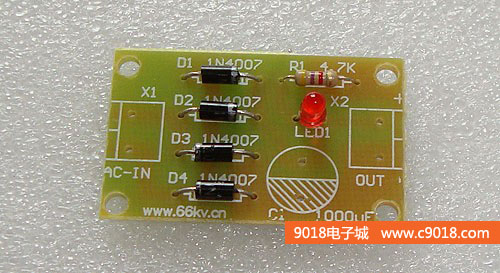

1、焊接二極管、發光二級管和電阻

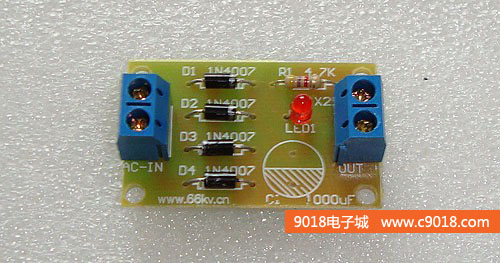

2、焊接兩個接線座
3、焊接電解電容，通過這三步橋式整流電路套件就焊好了

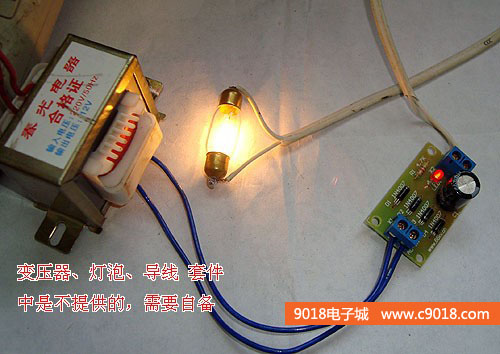

4、通電測試
