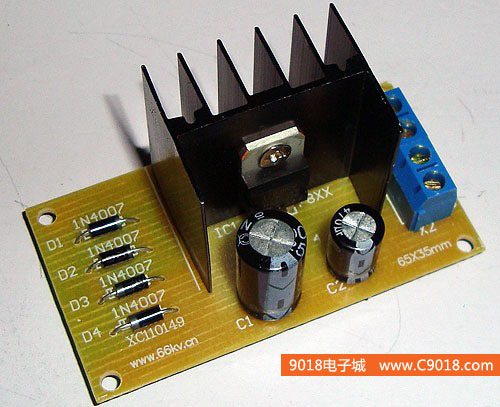

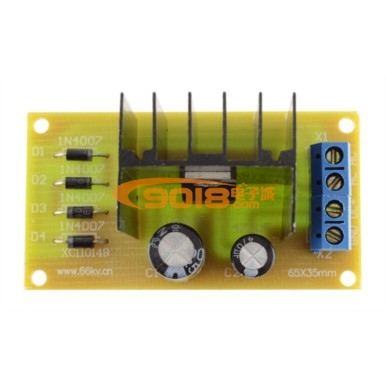

LM7805 DC 5V/0.5A(500mA)三端穩壓電源/穩壓電路/穩壓器電子制作套件/散件
商品貨號：001008201
商品品牌：三彩
銷 售 價：￥6.00 （不含配送費用）
商品評分：10
類型：

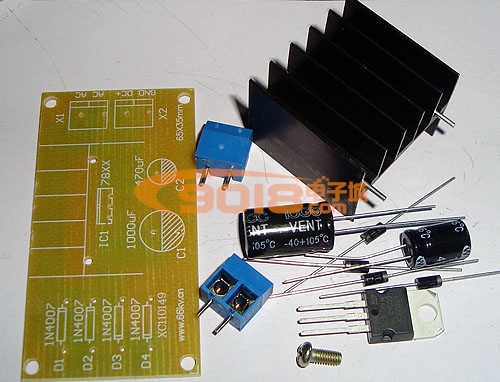

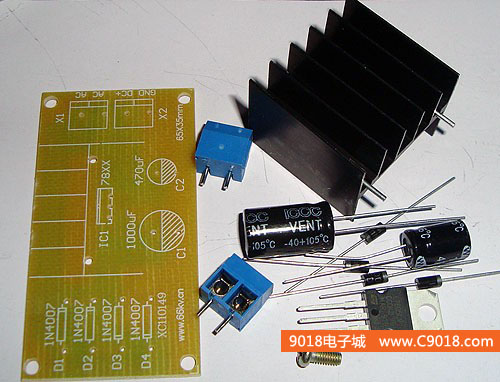

- 印刷板+散件

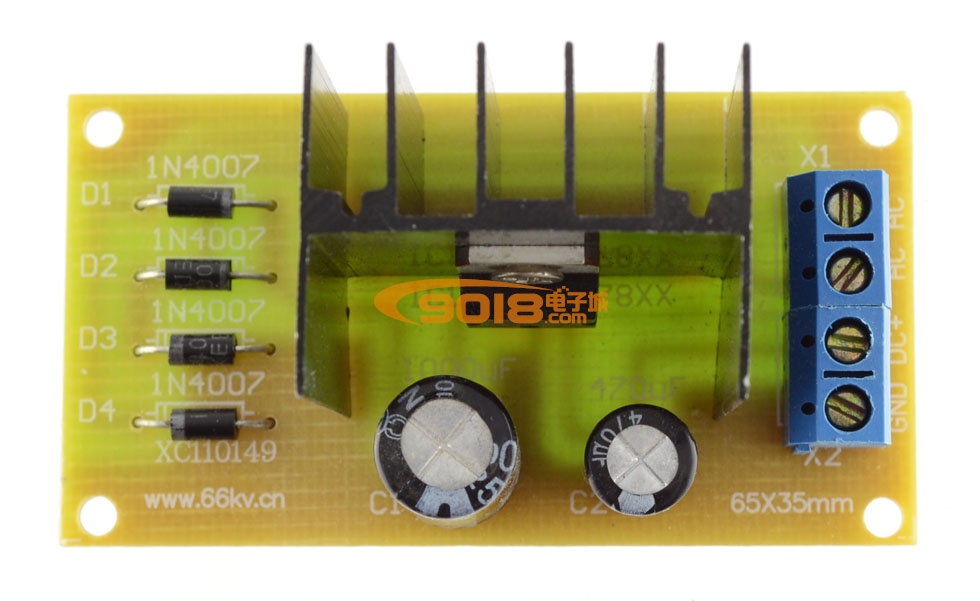

- 成品板
您已選擇：
我要購買： 套（限購 965 套)
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
一、電路說明
LM78xx系列是美國國家半導體公司的固定輸出三端正穩壓器集成電路。世界各大集成電路生產商均有同類產品可供選用，是使用極為廣泛的一類串連集成穩壓器。該芯片內置過熱保護電路，無需外部元件，輸出晶體管安全范圍保護。內置短路電流限制電路。電壓范圍：7805 7806 7808 7809 7812 7815 7818 7820 7824。
本套件默認配備LM7805，是一個最常用的5V的集成穩壓電路。
本電路結構簡單，性能良好，是職業學校電子技術課程實踐的典型電路。

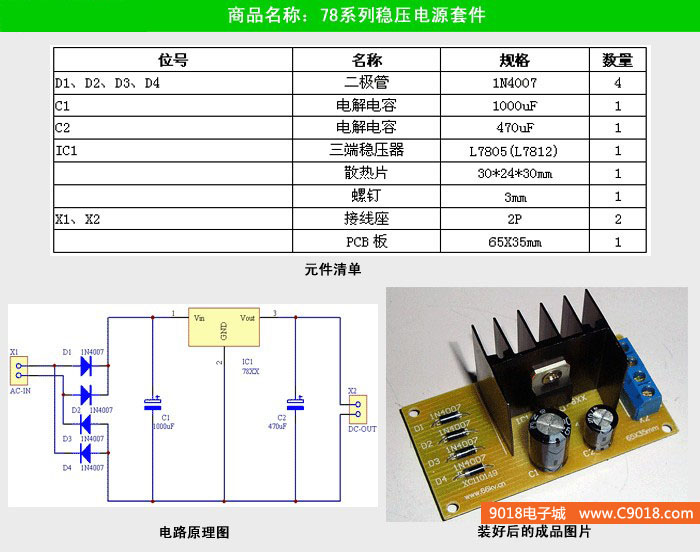

電路中D1-D4為整流二極管，C2、C2是濾波電容，安裝時一定要注意其極性。IC1是78系列三端穩壓器，輸出為正電壓。
二、電路參數
輸入電壓：AC 8-15V
輸出電壓：DC 5V
輸出電流：500mA
