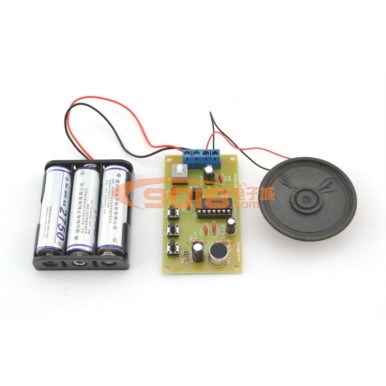

10秒語音錄放（錄音/放音）電路電子制作套件/散件
商品貨號：001669701
商品品牌：三彩
銷 售 價：￥18.00 （不含配送費用）
商品評分：10
類型：

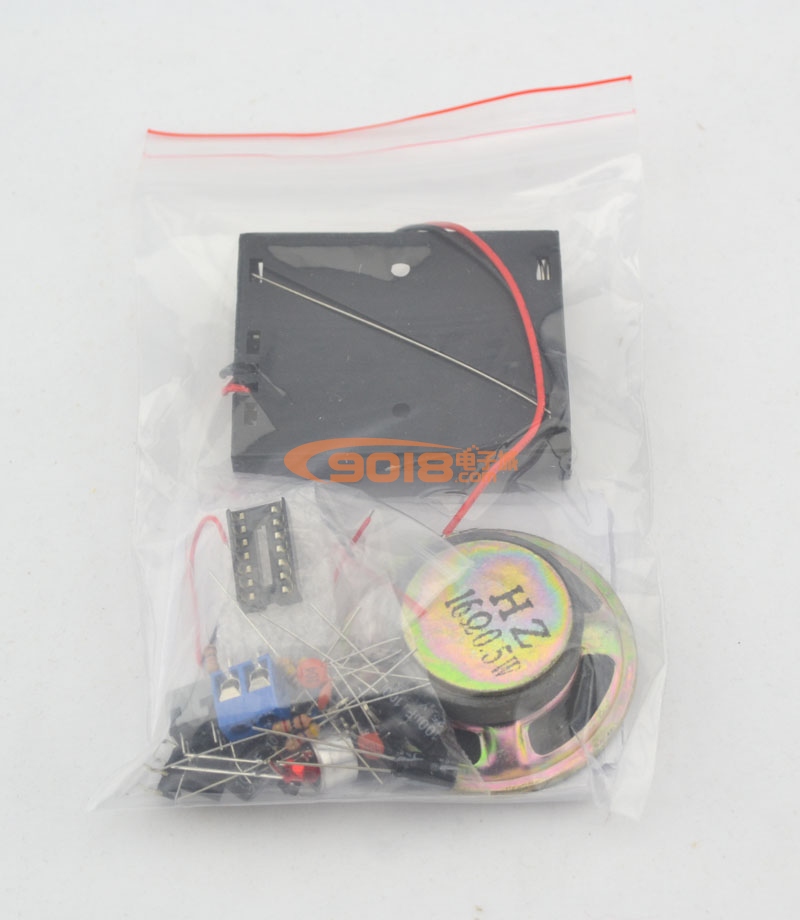

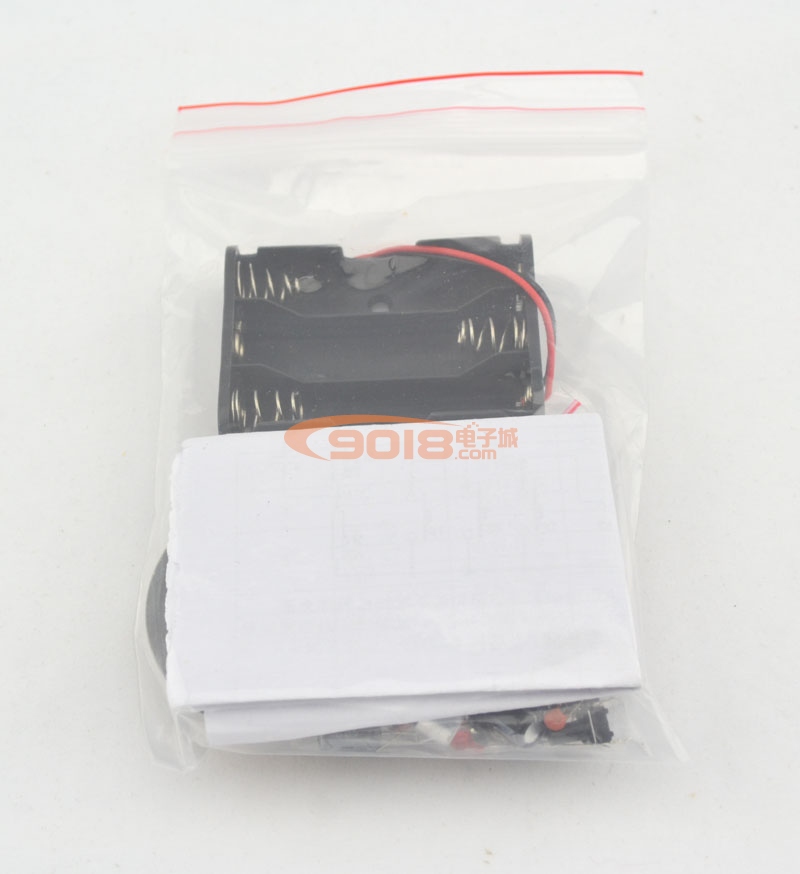

- 印刷板+散件
您已選擇：
我要購買： 套（限購 952 套)
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。

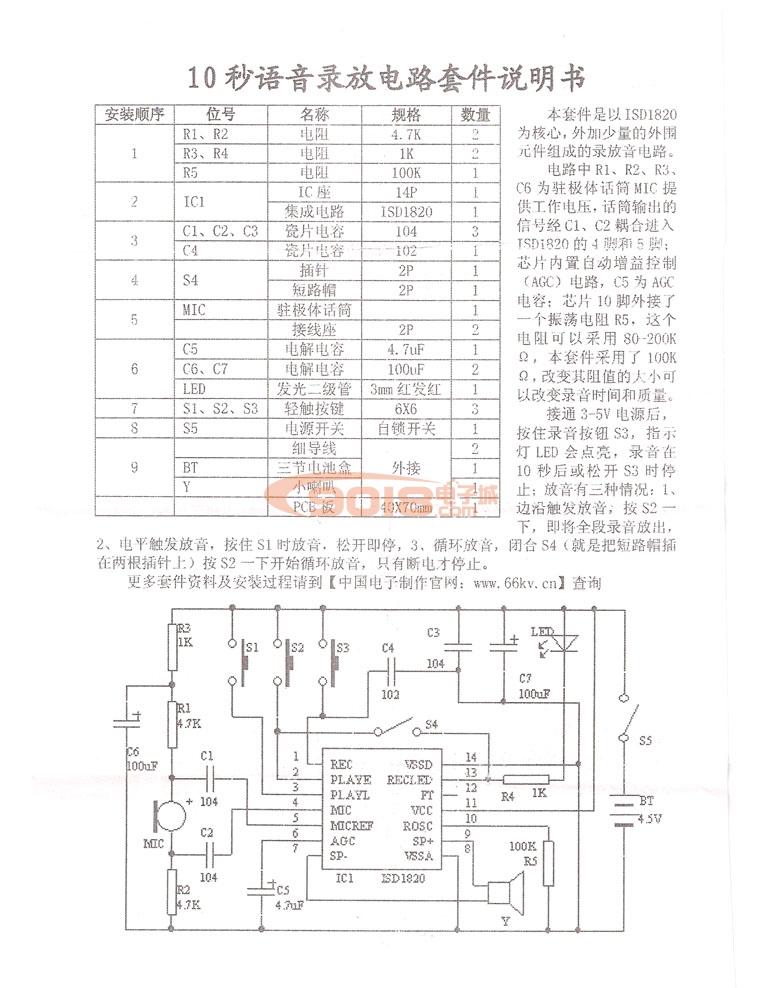

本套件是以ISD1820為核心，外加少量的外圍元件組成的錄放音電路。
電路中R1、R2、R3、C6為駐極體話筒MIC提供工作電壓，話筒輸出的信號經C1、C2耦合進入ISD1820的4腳和5腳；芯片內置自動增益控制（AGC）電路，C5為AGC電容；芯片10腳外接了一個振蕩電阻R5，這個電阻可以采用80-200KΩ，本套件采用了100KΩ，改變其阻值的大小可以改變錄音時間和質量，比如這個電阻為200KΩ時，錄音時間為20秒。
接通3-5V電源后，按住錄音按鈕S3，指示燈LED會點亮，錄音在10秒后或松開S3時停止；放音有三種情況：1、邊沿觸發放音，按S2一下，即將全段錄音放出，2、電平觸發放音，按住S1時放音，松開即停，3、循環放音，閉合S4（就是把短路帽插在兩根插針上）按S2一下開始循環放音，只有斷電才停止。
注意：本電路的音頻信號是以數字形勢儲存的，由于儲存容量有限，放音出的音頻稍有沙啞也屬正常；本電路為實習用，能實現基本錄放功能，沒有外加功放電路，聲音較小。

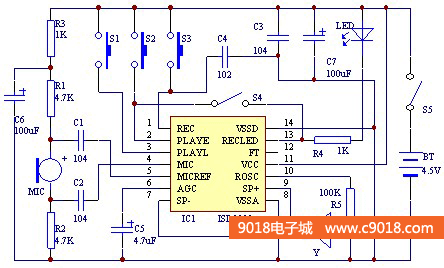

電路原理圖：

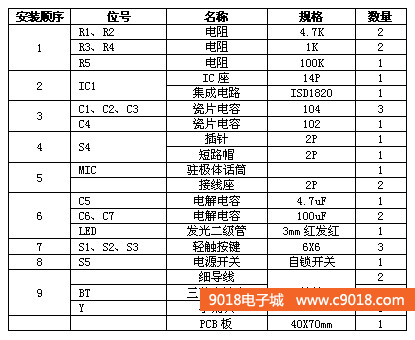

元件清單：

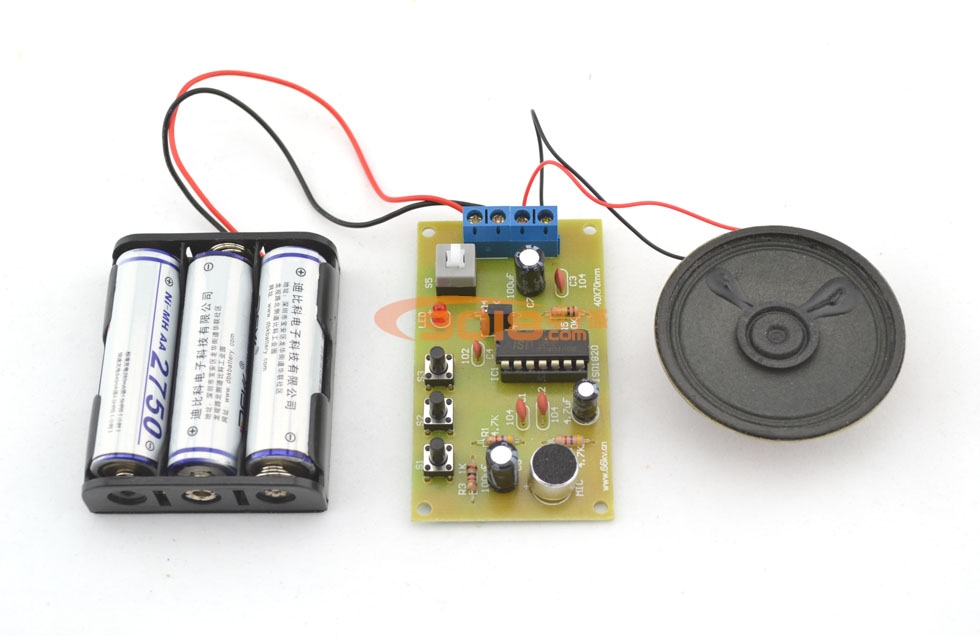

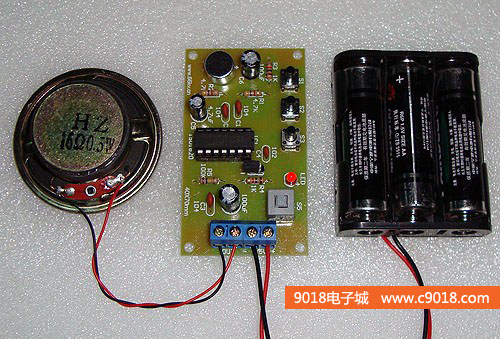

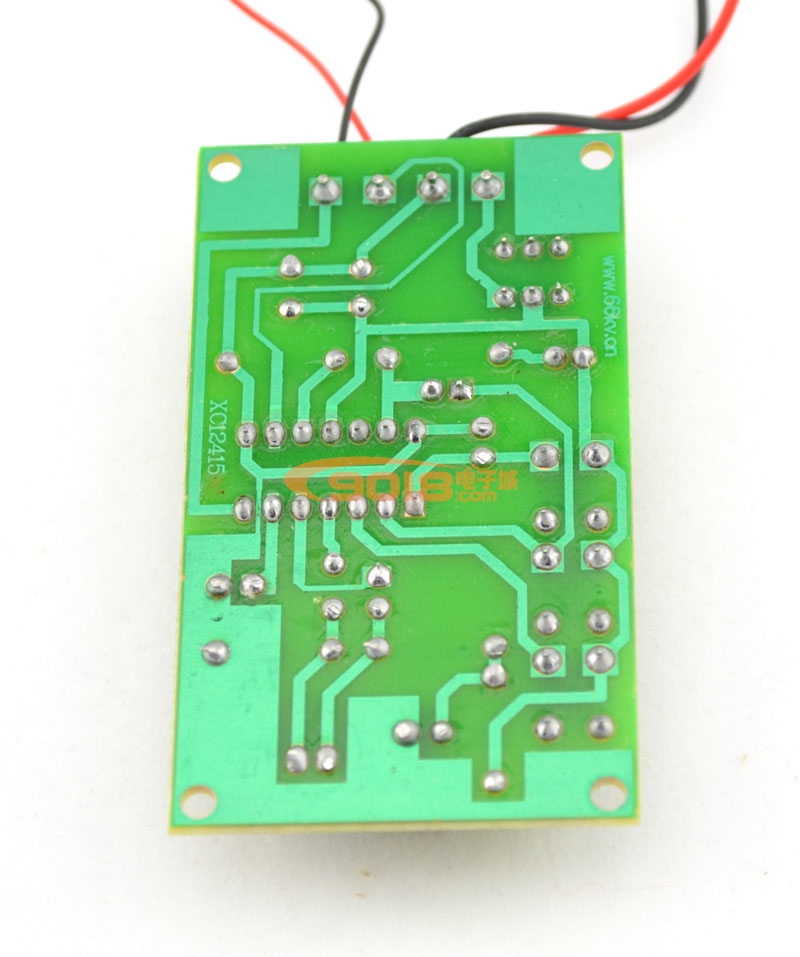

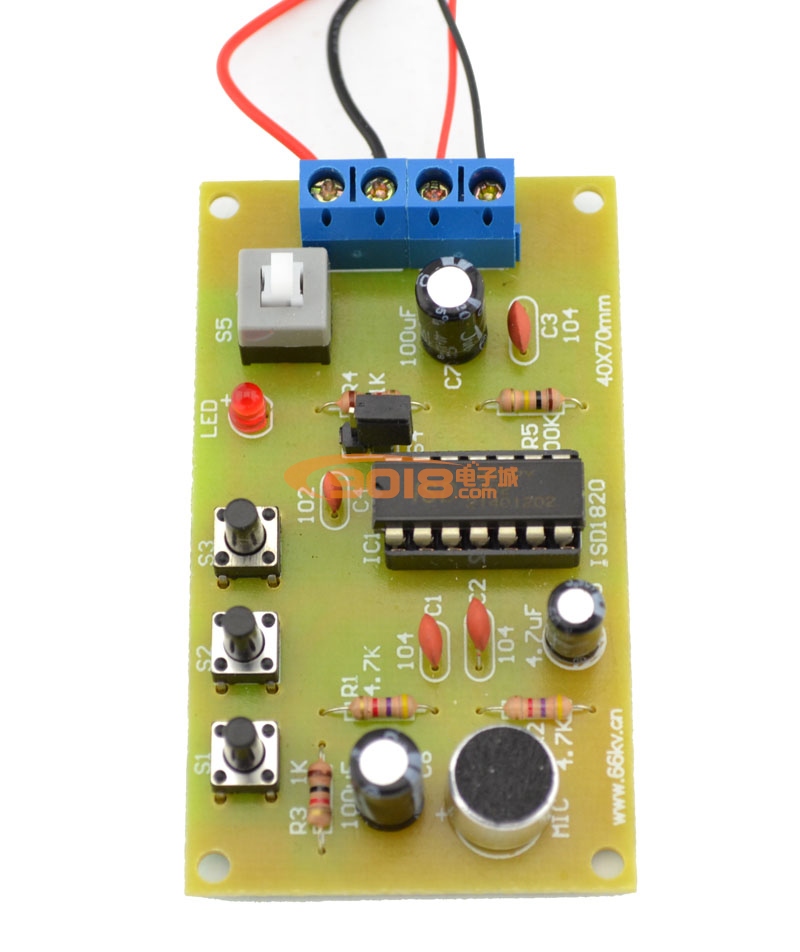

焊接好的成品圖：
