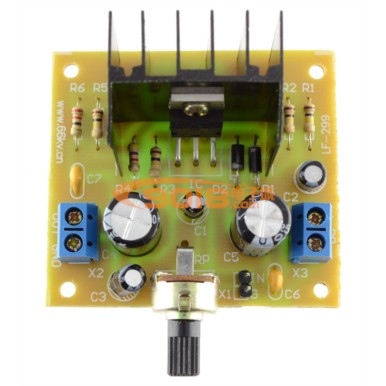

TDA2030A單聲道15W功放板電路電子制作套件/散件
商品貨號：001007501
商品品牌：三彩
銷 售 價：￥10.00 （不含配送費用）
商品評分：10
- 印刷板+散件
- 成品板
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。

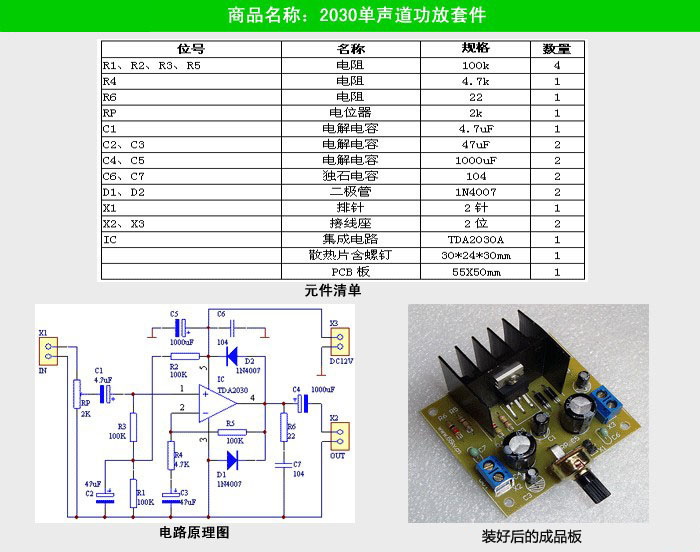

一、電路說明
本套件是以集成電路TDA2030A為中心組成的功率放大器，具有失真小、外圍元件少、裝配簡單、功率大、保真度高等特點，很適合無線電愛好者和音響發燒友自制，學生組裝。
電路中D1、D2為保護二極管，C5為濾波電容，C6為高頻退耦電容；RP為音量調節電位器；IC是功放集成電路；R1、R2、R3、C2為功放IC輸入端的偏置電路，由于本電路為單電源供電，功放IC輸入端直流電壓為1/2電源電壓時電路才能正常工作；R4、R5、C3構成負反饋回路，改變R4的大小可以改變反饋系數。C1是輸入耦合電容，C4是輸出耦合電容；在電路接有感性負載揚聲器時，R6、C7可確保高頻穩定性。
二、性能參數
輸入電壓：DC≤24V（本套件無整流，必須采用直流供電，推薦電壓12V）
輸出功率：Po＝15W (RL=4Ω)
輸出阻抗：4—8 Ω
以下內容為：TDA2030A單聲道功放套件焊接過程

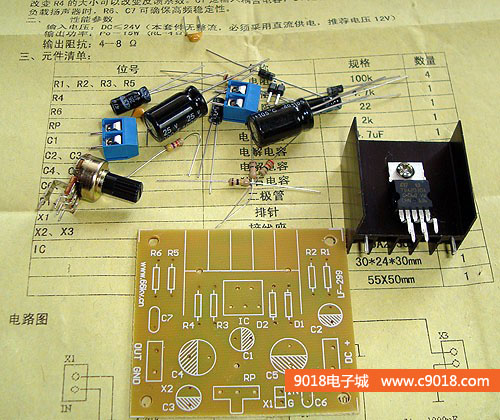

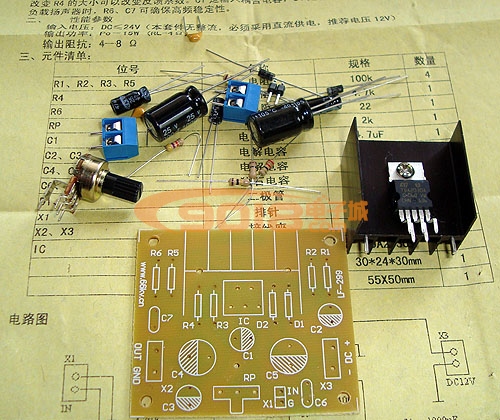

1、根據元件清單檢查元件數量

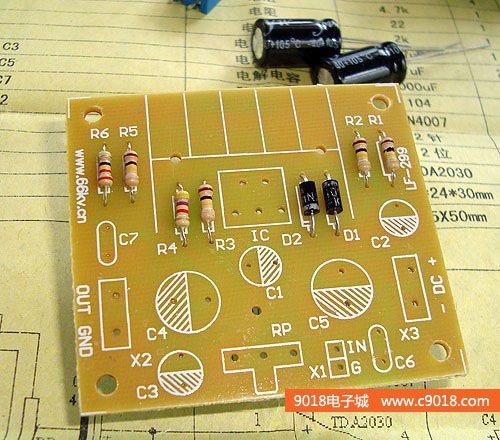

2、首先焊接電阻二極管等小的元件，焊接時元件要貼緊電路板

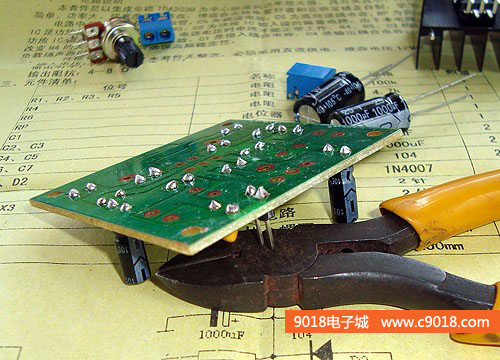

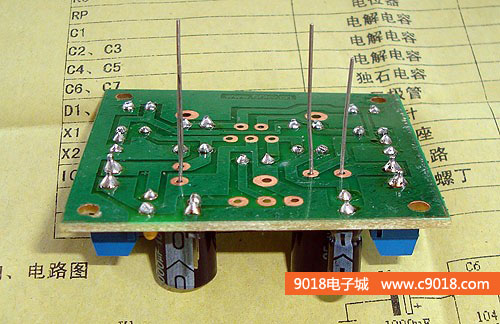

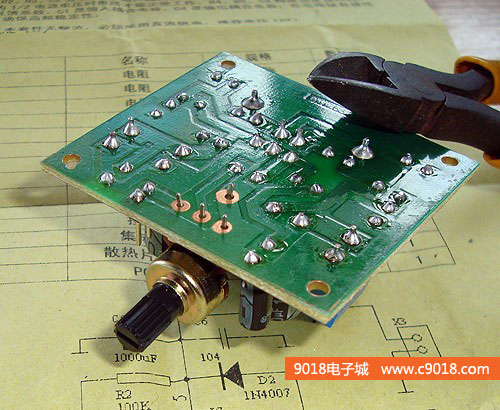

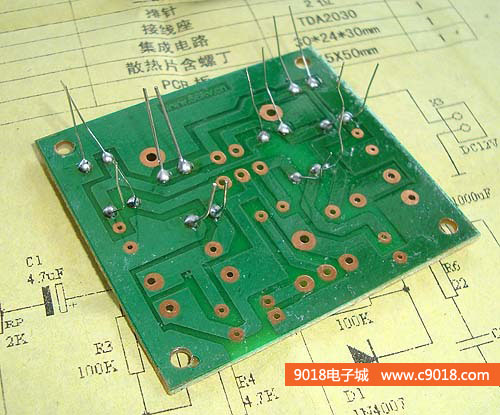

3、電阻、二極管焊接中，焊接完成后剪掉多余的元件引腳

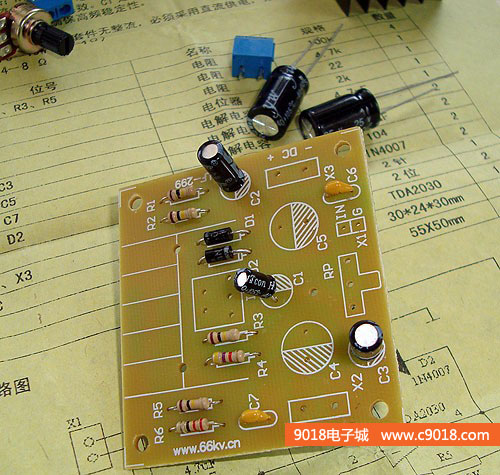

4、焊接小容量的電解電容和獨石電容
5、焊接2030單聲道功放音頻信號輸入的插針

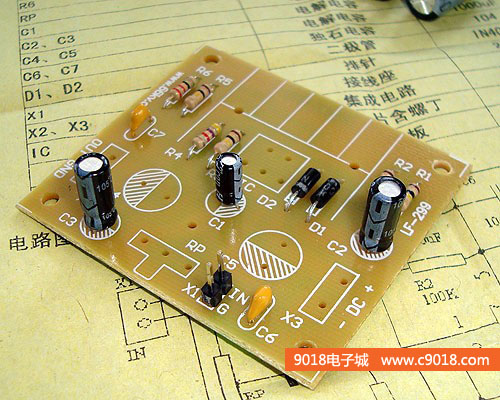

6、插針焊好后的效果

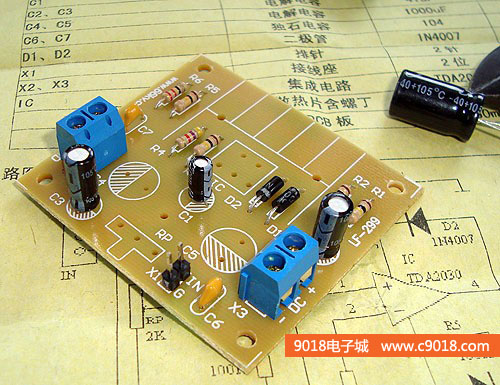

7、焊接電源和信號輸出的接線座

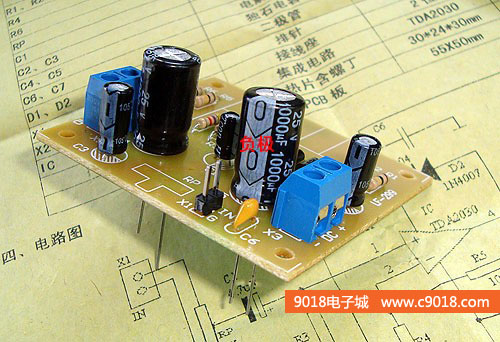

8、焊接兩個1000UF電容
9、這兩個電容一個是電源濾波另一個是輸出耦合電容，安裝時要注意正負極，電容裝反了可能會發生爆炸
10、安裝TDA2030A和散熱片
11、最后焊接音量電位器

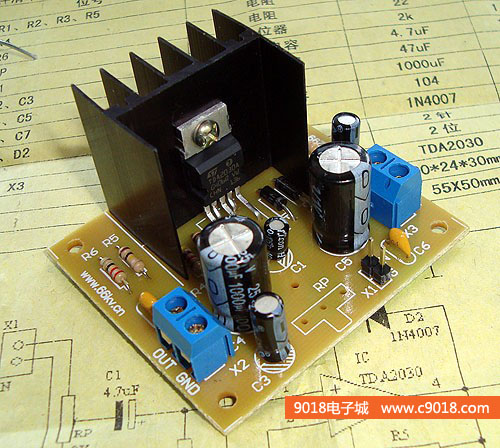

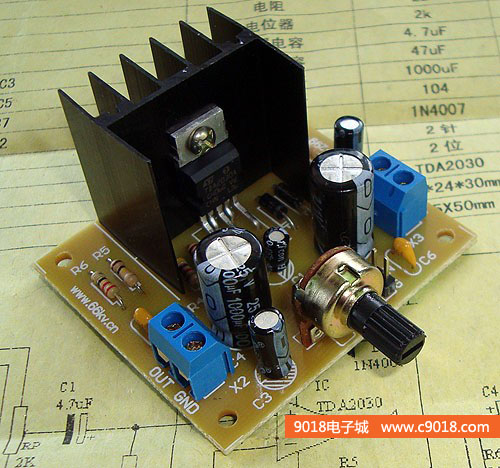

12、焊接完成后的效果
-
