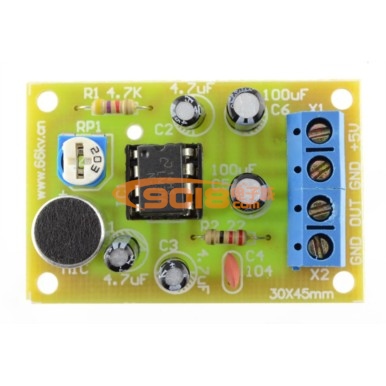

LM386集成電路語音功放/音頻功放電路電子制作套件/散件
商品貨號：001064301
商品品牌：三彩
銷 售 價：￥5.00 （不含配送費用）
商品評分：9
- 印刷板+散件
- 成品板
-
4節5號電池盒 帶開關 引出線 電池蓋銷售價：￥3.80
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
一、電路說明
LM386引腳功能：1、8腳增益設定，2腳反相輸入，3腳正相輸入，4腳地，5腳輸出，6腳電源，7腳旁路。電路中C6為電源濾波電容；RP1為音量調節；IC1是功放集成電路；MIC是駐極體話筒，它將聲音轉化為電信號；R1為MIC提供工作電壓；C1是輸入耦合電容，C5是輸出耦合電容；在電路接有感性負載揚聲器時，R2、C4可確保高頻穩定性；C3是交流旁路電容；C2是外接的耦合電容，用來提高電路增益。信號流程：MIC將聲音震動轉化為音頻電信號，經過C1耦合，再經過音量調節RP1的分壓，把信號送到IC1的3腳，在IC1內部放大后由5腳輸出，輸出的信號經過C5送到接線座X2上，在X2上可以外接揚聲器把音頻信號轉化為聲音。
二、電路參數：
電源電壓4—9V，靜態電流4mA，輸出功率0.25W。

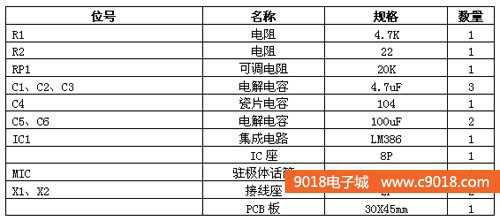

三、元件清單

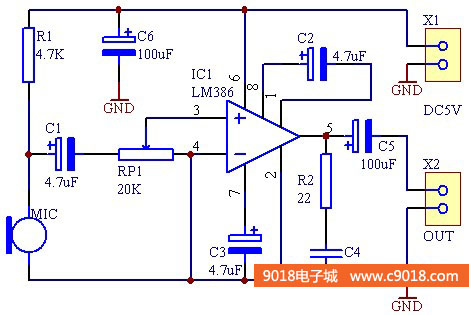

四、電路原理圖

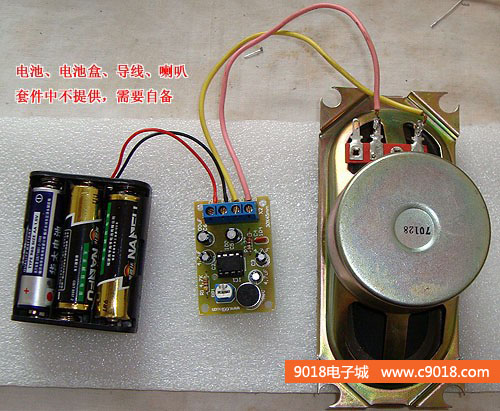

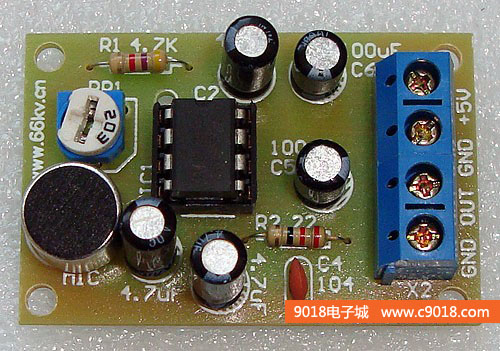

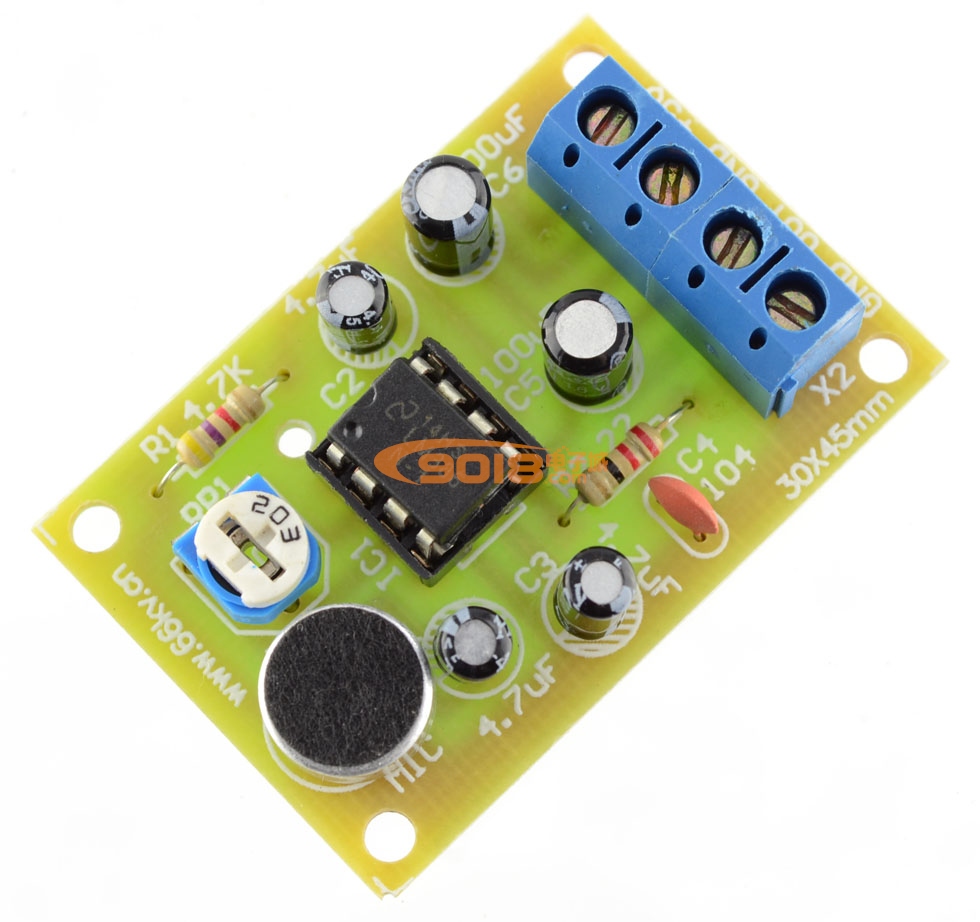

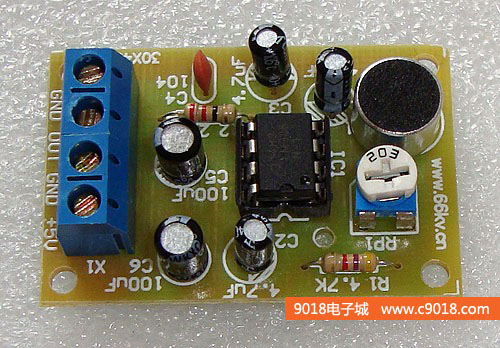

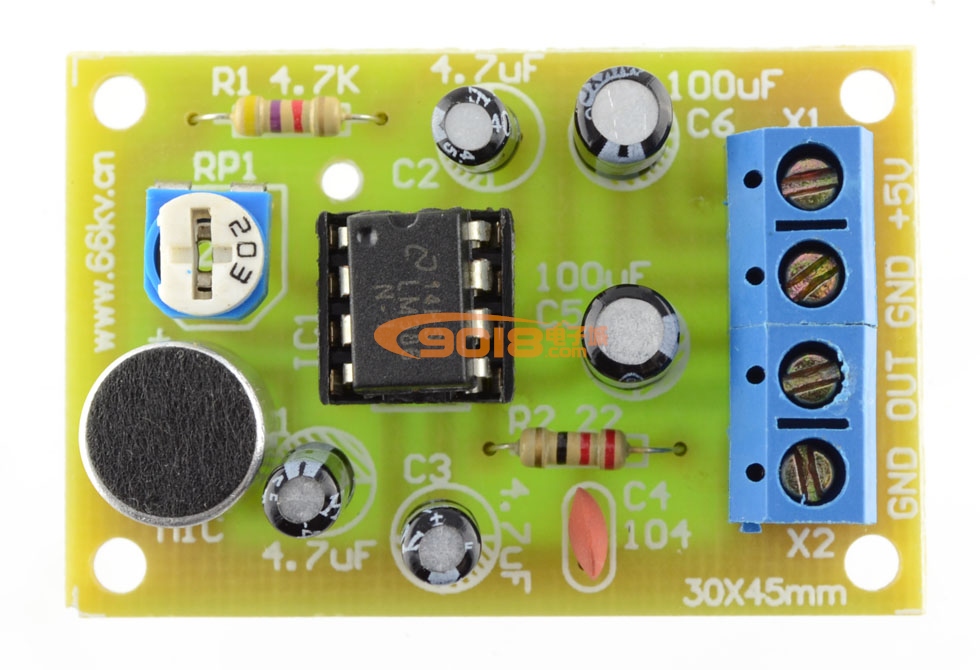

五、焊接好的成品圖
以下內容為：386語音功放套件焊接過程

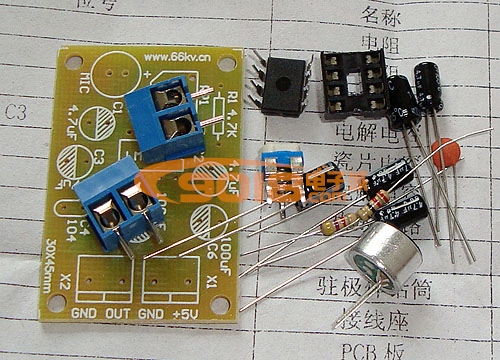

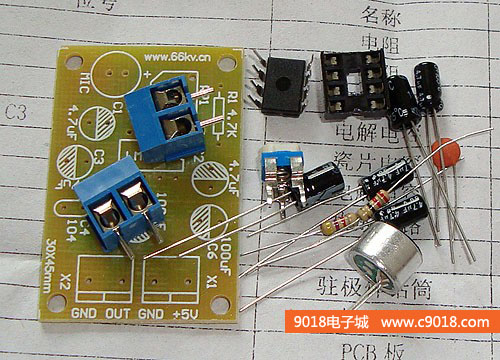

1、根據元件清單檢查元件數量，確認無誤后方可焊接

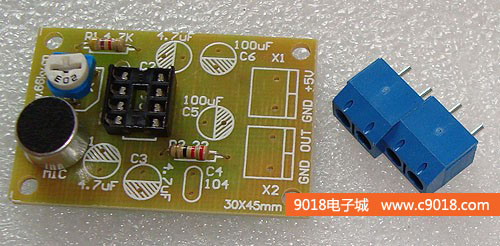

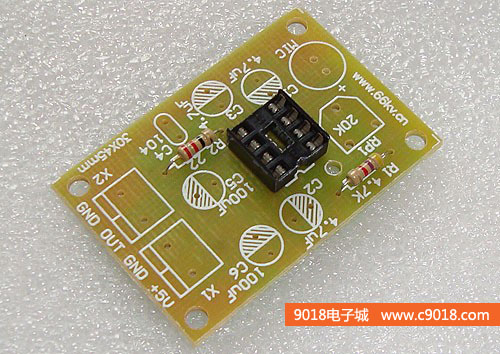

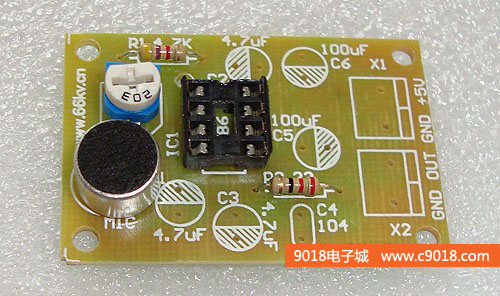

2、焊接電阻和集成電路插座

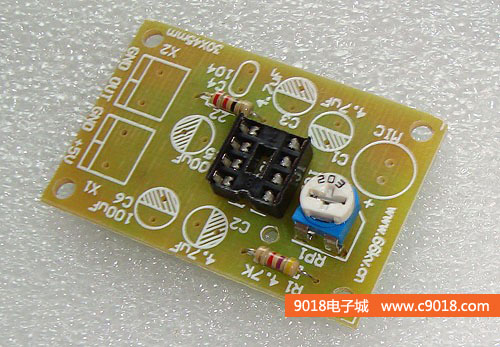

3、焊接可調電阻
4、焊接駐極體話筒

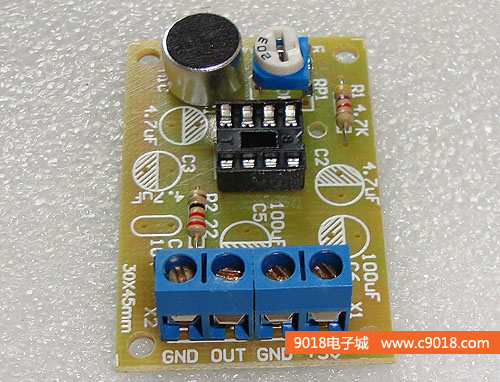

5、將兩個接線座扣在一起
6、焊接接線座
7、焊接電解電容和瓷片電容，裝上集成電路，386語音功放套件就焊接好了
8、測試，接上電源和喇叭，對著話筒說話，喇叭里能發出洪亮的聲音
-
