TDA2822雙聲道功放/音頻放大電路電子制作套件/散件
商品貨號：001853701
商品品牌：三彩
銷 售 價：￥8.00 （不含配送費用）
商品評分：10
- 印刷板+散件
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
電路說明
本套件是以集成電路TDA2822M為中心組成的雙聲道功率放大器，具有失真小、外圍元件少、裝配簡單、工作電壓范圍寬等特點，很適合無線電愛好者和音響發燒友自制、學生組裝、是一款典型的功放教學套件。
電路中X1是音頻輸入端，采用的是優質3.5mm雙聲道音頻插座；X2是雙聲道音頻輸出端，外接兩只喇叭或音箱；X3是直流電源輸入端，本套件采用直流3-12V供電，如果采用交流供電需要外加整流電路，RP是音量調節電位器，為了減少干擾，電位器外殼需要接地；C1(C2)是輸入耦合電容，C5(C6)是輸出耦合電容，C3(C4)是負反饋電容。
信號流程：音頻信號從X1輸入，經音量電位器RP再由C1(C2)耦合進入IC的7(6)腳，由集成電路放大后從1(3)腳輸出，經輸出耦合電容C5(C6)到達X2。
電路參數
電源電壓：DC3V-12V (推薦9V)
輸出功率：1W+1W (1KHz,8Ω,9V,10%總失真)
靜態電流：≤9mA (Vcc=3V)
諧波失真：0.2% (1kHz)
閉環增益：39dB (典型值)
輸出阻抗：4Ω～32Ω

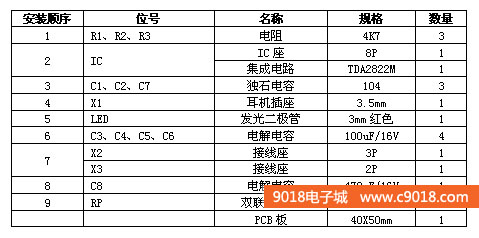

元件清單

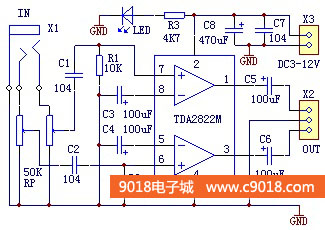

電路原理圖

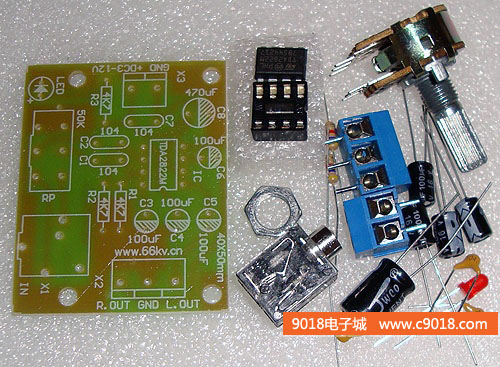

未焊接的散件圖

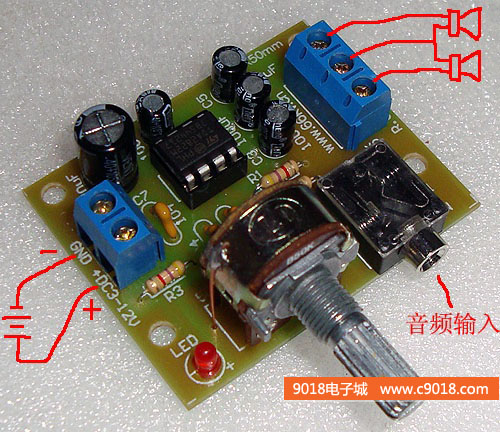

焊接好的成品圖

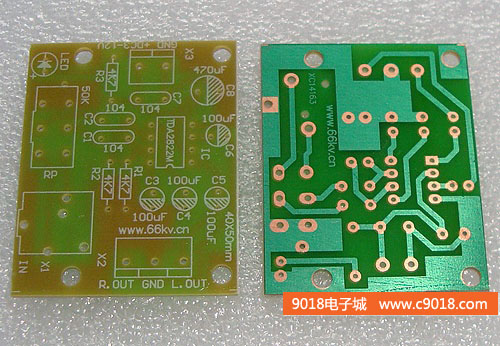

PCB板正反面圖

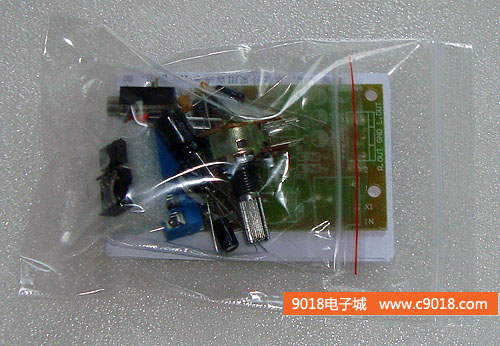

2822雙聲道功放套件包裝圖
-
