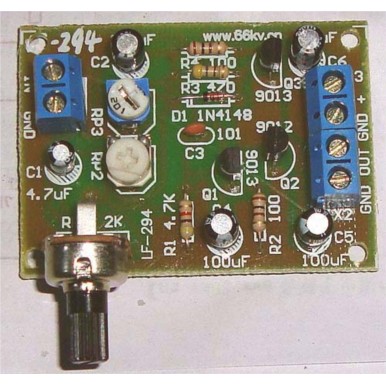

OTL分立元件功放電路電子制作套件/散件
商品貨號：001009601
商品品牌：三彩
銷 售 價：￥6.50 （不含配送費用）
商品評分：10
類型：
- 印刷板+散件
- 成品板
您已選擇：
我要購買： 套（限購 744 套)
搭配商品
-
4節5號電池盒 帶開關 引出線 電池蓋銷售價：￥3.80
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
一、電路說明
Q1是激勵放大管，它給功率放大輸出級以足夠的推動信號；R1、RP2是Q1的偏置電阻；R3、D1、RP3串聯在Q1集電極電路上，為Q3提供偏置，使其靜態時處于微導通狀態，以消除交越失真；C3為消振電容，用于消除電路可能產生的自激；Q2、Q3是互補對稱推挽功率放大管，組成功率放大輸出級；C2、R4組成“自舉電路”，R4為限流電阻。
二、電路調試
接上3-6V直流電源，調節RP2，使Q2、Q3中點電壓為1/2電源電壓；調節RP3，使功放輸出級靜態電流為5-8mA；反復調節RP2、RP3使其兩個參數均達到上述值。
本功放套件與電子類基礎課教材同步，適合學生實習使用。

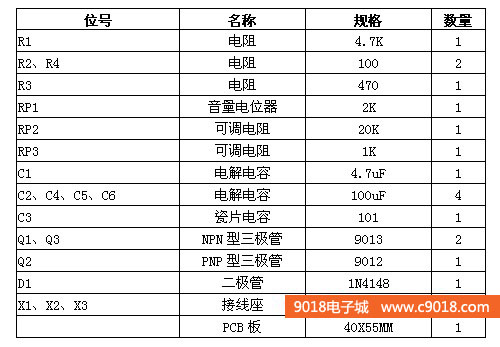

三、元件清單

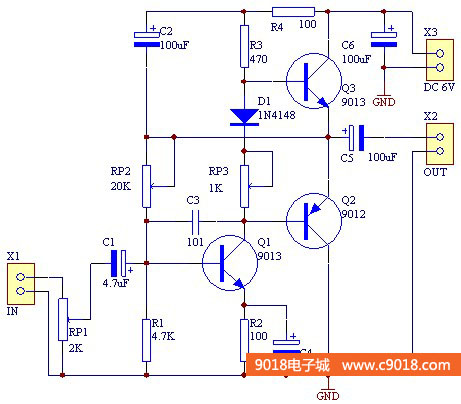

四、電路原理圖

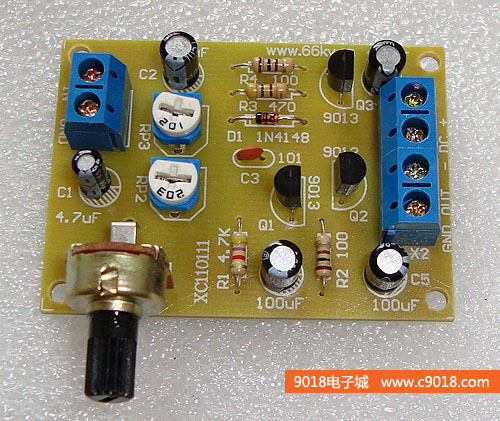

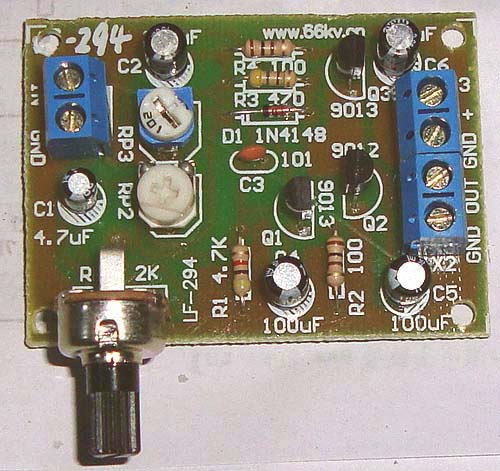

五、焊接好的成品圖
以下內容為：OTL分立元件功放套件焊接過程

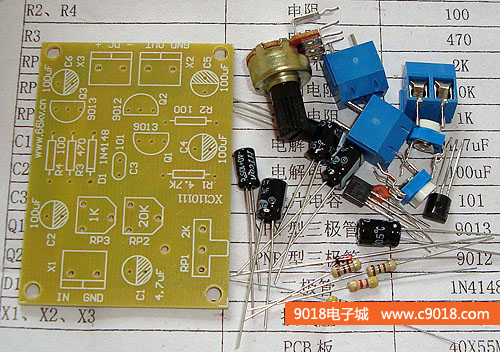

1、根據元件清單檢查元件數量，確認無誤后方可焊接

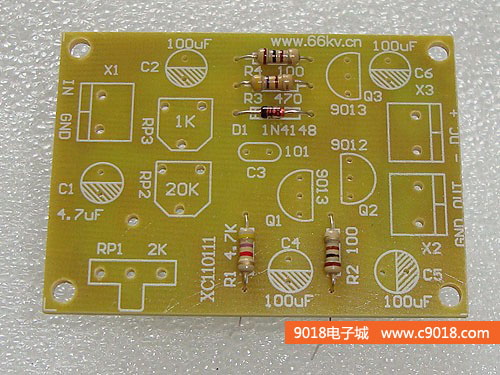

2、焊接電阻和二極管

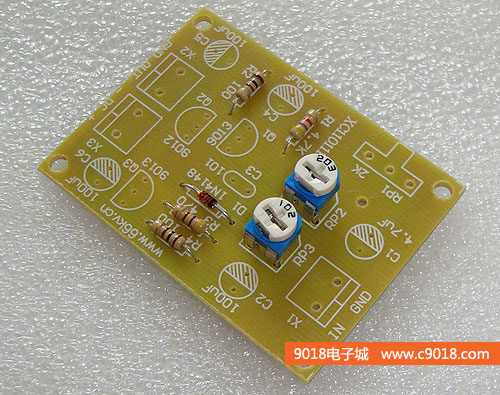

3、焊接兩個可調電阻

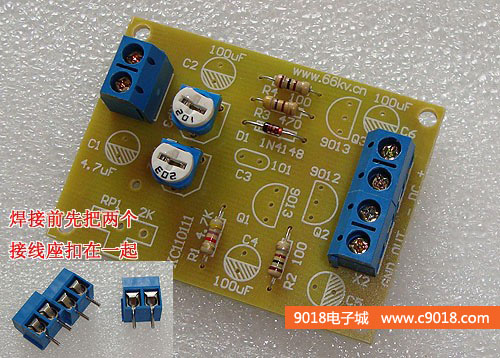

4、焊接接線座

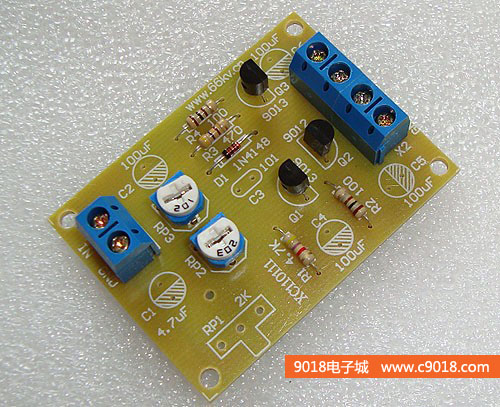

5、焊接三極管

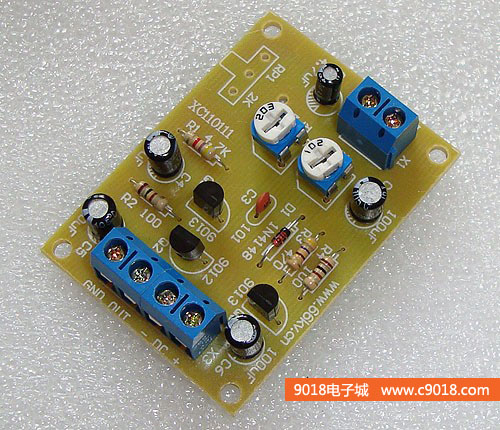

6、焊接電解電容和瓷片電容，電路板上電解電容符號的陰影部分為負極，焊接時要注意
7、最后焊接音量電位器，到這里OTL分立元件功放套件就焊接好了
