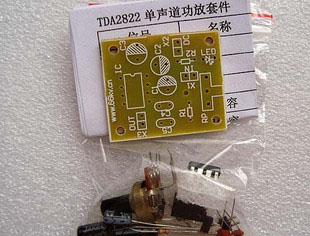

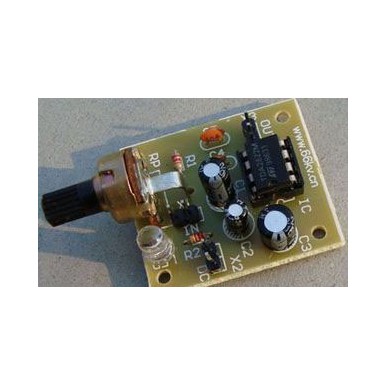

TDA2822M單聲道功放/音頻放大電路電子制作套件/散件
商品貨號：001009901
商品品牌：三彩
銷 售 價：￥6.00 （不含配送費用）
商品評分：10
類型：
- 印刷板+散件
- 成品板
您已選擇：
我要購買： 套（限購 896 套)
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
一、說明
TDA2822M是意法半導體(ST)早期專門為便攜式錄放音設備開發的雙通道單片功率放大集成電路，具有低交越失真和低靜態電流的特點，適用于立體聲和橋式放大(BTL)方式。TDA2822M還有一個獨特之處就是工作電壓范圍很寬，在2V-12V范圍內都可以正常工作，不過除非是用于耳機放大器，最好還是讓TDA2822M工作于3V以上電壓。

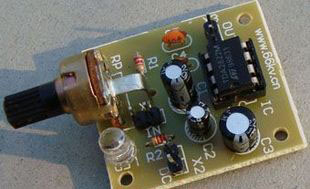

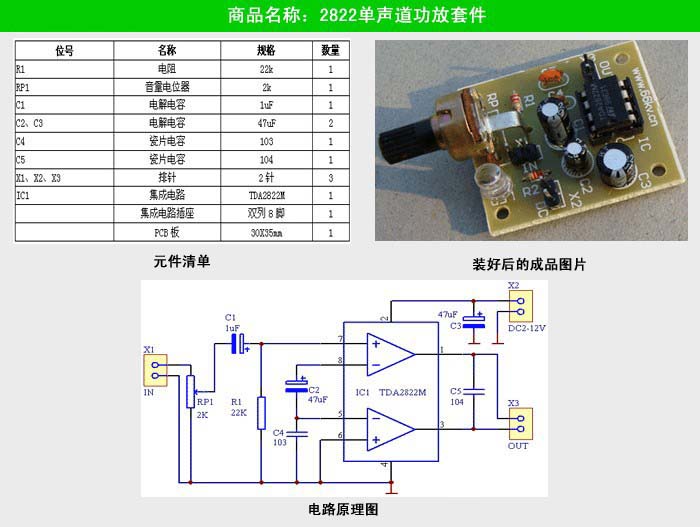

本電路是用一塊TDA2822M功放集成電路接成單聲道的橋式放大(BTL)方式，很少的外圍元件，不用裝散熱器，放音效果也令人滿意。
二、參數
電源電壓: 2V-12V
輸出功率: 2W (1KHz,8Ω,9V,10%總失真)
靜態電流: ≤9mA (Vcc=3V)
諧波失真: 0.2% (1kHz，8Ω～32Ω)
閉環增益: 39dB (典型值)
負載范圍: ≥4Ω
以下內容為：2822單聲道功放套件焊接過程

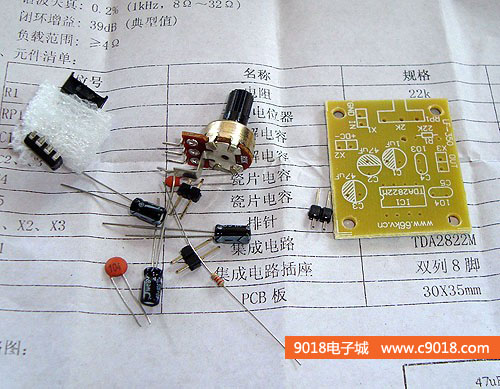

1、根據元件清單檢查元件數量

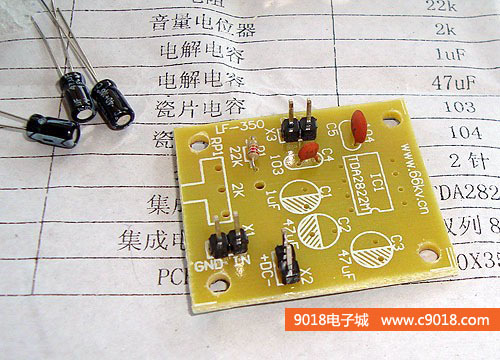

2、首先焊接瓷片電容電阻插針等小元件

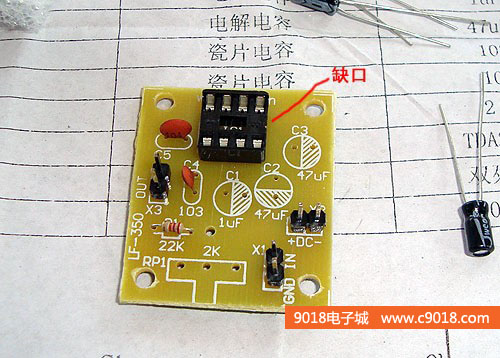

3、焊接集成電路插座，焊接時注意別弄反了

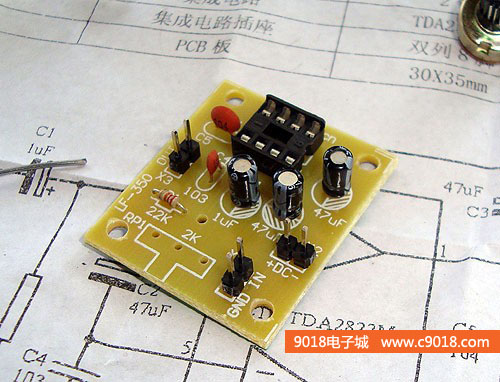

4、焊接電解電容，電解電容有正負極

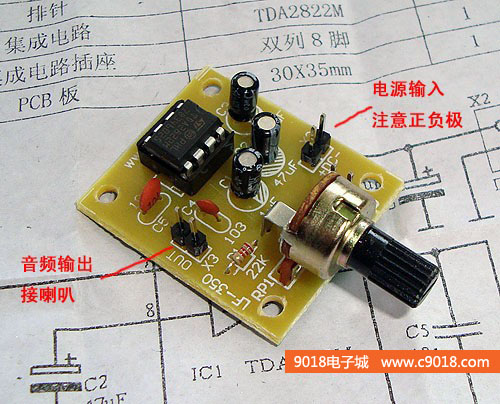

5、焊好音量電位器，裝上2822單聲道功放的關鍵元件TDA2822M，焊接就完成了
