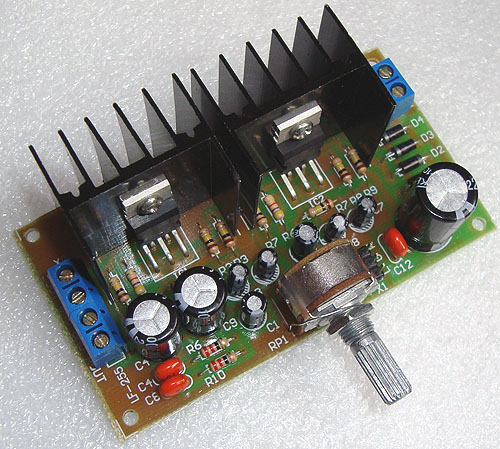

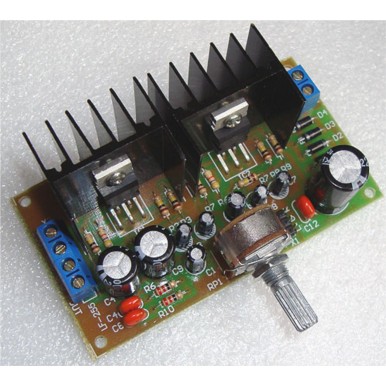

TDA2030A雙聲道15W功放板電子制作套件/散件 帶整流
商品貨號：001008701
商品品牌：三彩
銷 售 價：￥16.00 （不含配送費用）
商品評分：8
- 印刷板+散件
-
桌面臺式/掛壁式多媒體電腦無源音箱 3寸全頻喇叭銷售價：￥55.00
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
一、電路說明
本套件是以集成電路TDA2030A為中心組成的功率放大器，具有失真小、外圍元件少、裝配簡單、功率大、保真度高等特點，很適合無線電愛好者和音響發燒友自制，學生組裝。
電路中D1—D4為整流二極管，C11為濾波電容，C12為高頻退耦電容；RP1為音量調節電位器；IC1、IC2是兩個聲道的功放集成電路；R1、R2、R3、C2（R7、R8、R9、C7）為功放IC輸入端的偏置電路，由于本電路為單電源供電，功放IC輸入端直流電壓為1/2電源電壓時電路才能正常工作；R4、R5、C3（R10、R11、C8）構成負反饋回路，改變R4（R10）的大小可以改變反饋系數。C1（C6）是輸入耦合電容，C4（C9）是輸出耦合電容；在電路接有感性負載揚聲器時，R6、C5（R12、C10）可確保高頻穩定性。
信號流程：音頻信號從X1輸入經音量電位器RP1，再由C1（C6）耦合，進入IC1（IC2）的1腳，由集成電路放大后從4腳輸出，經輸出耦合電容C4（C9）到達X2。
二、性能參數
輸入電壓：AC≤18V DC≤24V
輸出功率：Po＝15W＋15W(RL=4Ω)
輸出阻抗：4—8 Ω
以下內容為：2030雙聲道功放套件焊接過程

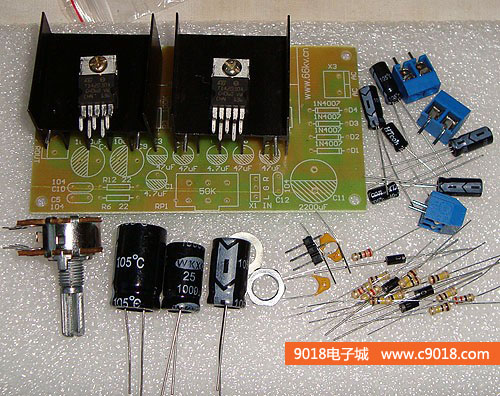

1、對著元件清單看看元件名稱數量有無差錯，最好對每個元件進行測量，確認無誤后方可焊接

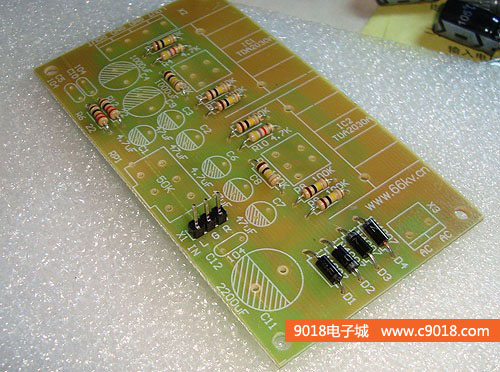

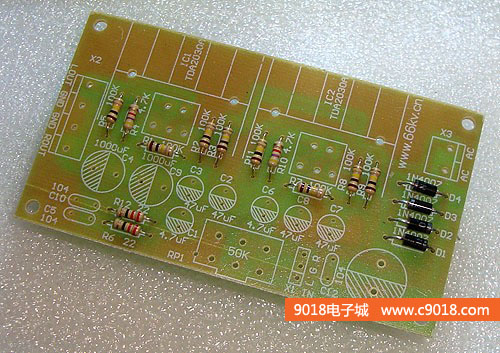

2、首先焊接電阻和二極管
3、焊接信號輸入插針

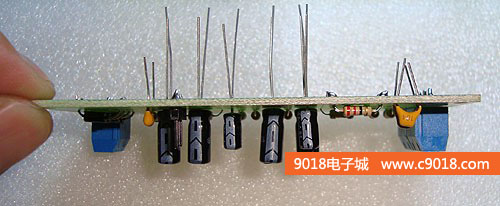

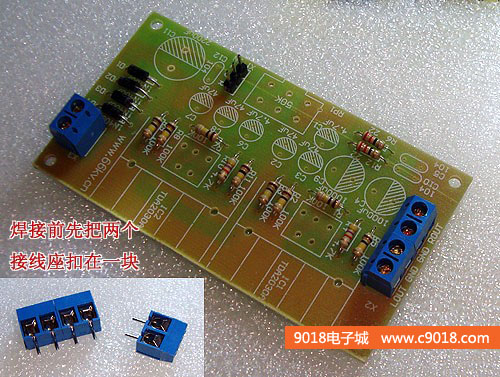

4、焊接接線座，信號輸出的接線座要把兩個接線座扣在一起再焊接

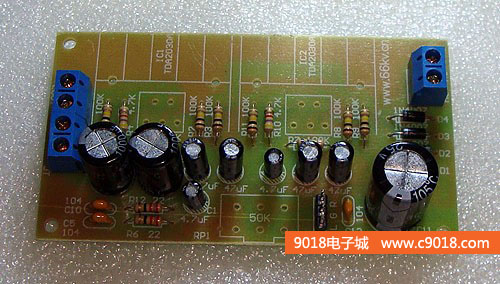

5、焊接電解電容和獨石電容，獨石電容是無極性，電解電容有極性，電路板上陰影部分為電容的負極
6、焊接電源濾波電容和輸出耦合電容，這三個電容更要注意其極性，裝反了可能引起電容過熱爆裂

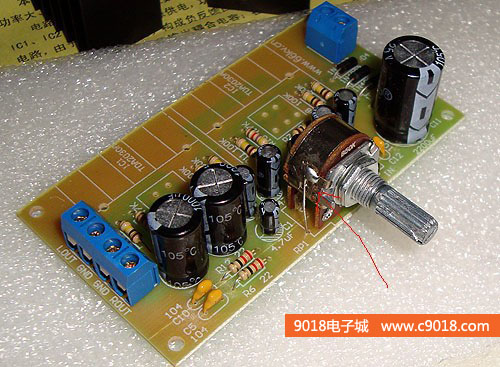

7、焊接音量電位器，電位器的外殼要外接一根“接地”線，如圖所示，焊接這根線時要用鋼銼打磨一下電位器的外殼，以便焊接牢固

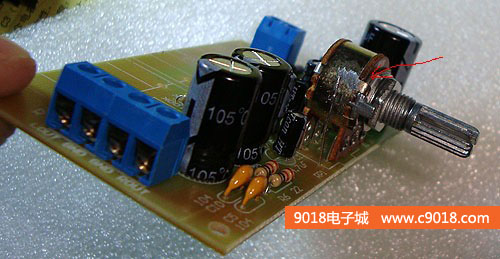

8、電位器上的“接地”線焊接后的效果

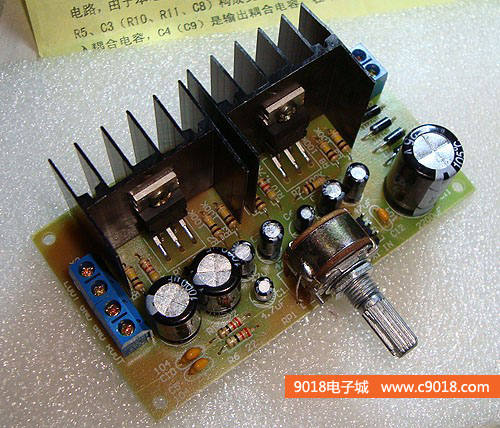

9、最后焊接散熱片和TDA2030A，這樣2030雙聲道功放套件就焊接好了
-
