單管音頻放大器電路電子制作套件/散件
商品貨號：001007601
商品品牌：三彩
銷 售 價：￥3.00 （不含配送費用）
商品評分：10
- 印刷板+散件
- 成品板
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
一、電路說明
本套件電路簡單、易懂，特別適合初學者及學生組裝。
本電路是分壓式電流負反饋單級低頻小信號放大器，它是采用RP、R1、R2分壓固定基極電位；再利用發射極電阻R4獲得電流反饋信號，使基極電流發生相應的變化，從而穩定靜態工作點。
Q為晶體三極管，RP、R1為上偏置電阻，R2為下偏置電阻，電源電壓經分壓后給基極提供偏流。R3為集電極電阻，R4為發射極電阻，C3是射極電阻旁路電容，提供交流信號的通道，減小放大過程中的損耗，使交流信號不因R4的存在而降低放大器的放大能力。C1、C4為耦合電容，C2為消振電容，用于消除電路可能產生的自激。
工作電壓：DC 6-12V

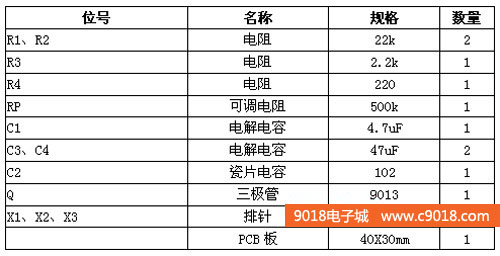

二、元件清單
三、電路原理圖
四、焊接好的成品圖片
以下內容為：?jiǎn)喂芊糯箅娐诽准附舆^(guò)程
1、根據元件清單檢查元件數量
2、首先焊接電阻，電阻要緊貼電路板
3、焊接可調電阻和瓷片電容
4、焊接三個插針，這三個插針?lè)謩e是電源輸入、信號輸入、信號輸出
5、最后焊接三極管和電解電容，電解電容的陰影部分是負極
-
