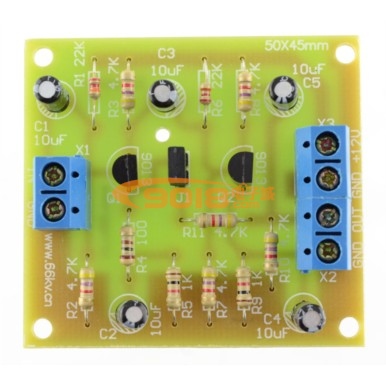

負反饋音頻放大電路 電子制作套件/散件
商品貨號：001064101
商品品牌：三彩
銷 售 價：￥5.00 （不含配送費用）
商品評分：10
- 印刷板+散件
- 成品板
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
一、 電路說明：
本套件是由兩個三極管組成的負反饋的放大電路。電路中Q1、Q2是兩個起放大作用的NPN型小功率三極管，R1—R9是它們的直流偏置電阻；R10是電路的負載電阻；R11是負反饋電阻，他的大小直接影響負反饋的強弱；C1、C3、C5是耦合電容；C2、C4是射極電阻旁路電容，提供交流信號的通道，減小放大過程中的損耗，使交流信號不因射極電阻的存在而降低放大器的放大能力；J1是一個短路線，用來測試有無負反饋時輸出信號的變化；X1、X2、X3分別是信號輸入、信號輸出和電源輸入。電源電壓為12V直流，輸入信號可以采用1KHz/2mV正弦波信號源，輸出端接示波器，觀察輸出波形。
二、信號流程：
正弦波信號從X1輸入，經過耦合電容C1進入Q1基極，由Q1放大后從Q1集電極輸出，經C3耦合進入Q2的基極，再從Q2集電極輸出經輸出耦合電容C5到了負載電阻R10上，輸出信號還有一路經R11送到Q1的發射極形成負反饋。
三、元件清單
四、電路原理圖

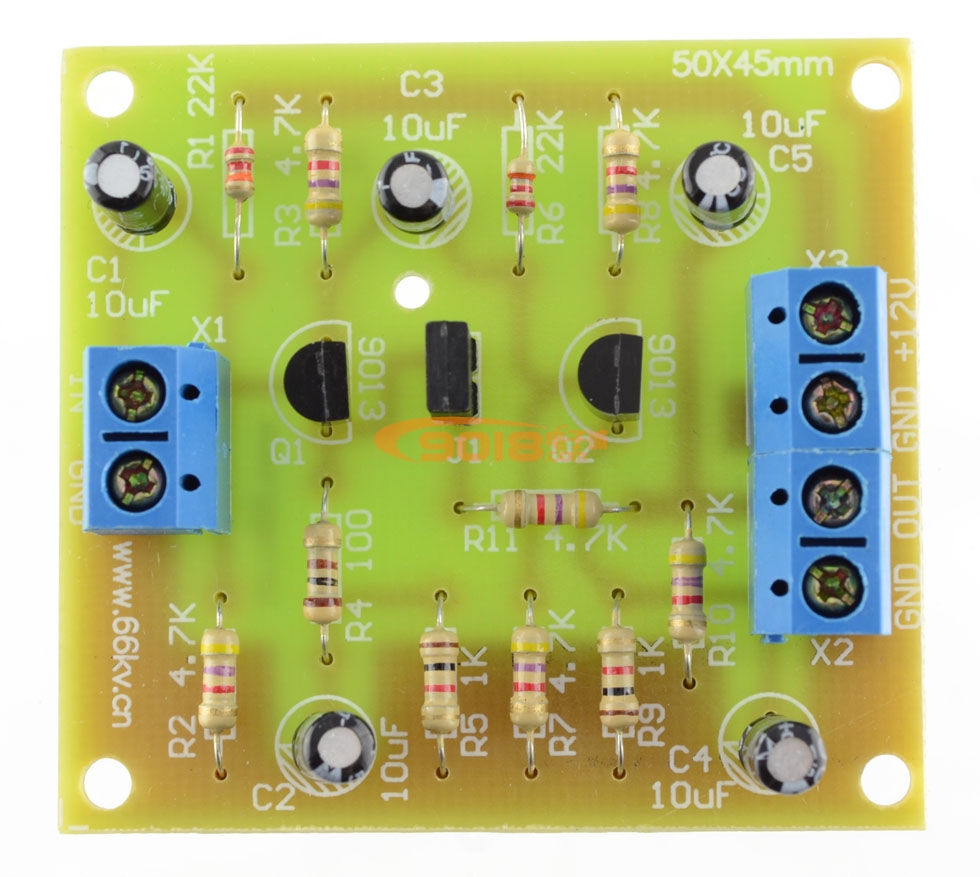

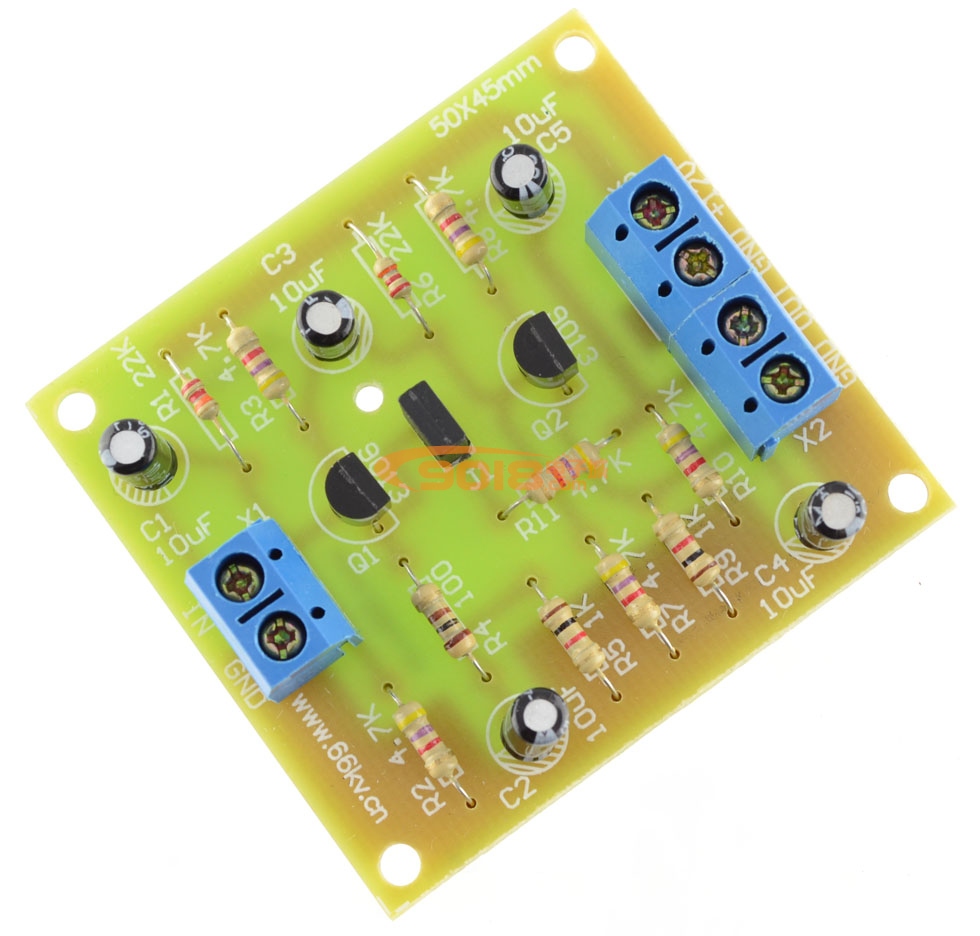

五、焊接好的成品圖
以下內容為：負反饋放大電路套件焊接過程

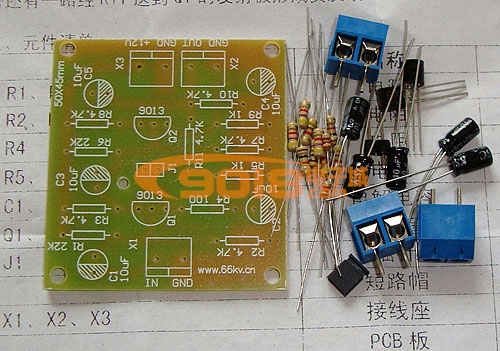

1、根據元件清單檢查元件數量，確認無誤后方可焊接
2、焊接電阻
3、焊接插針
4、焊接三極管
5、焊接接線座，將其中兩個扣在一起再焊接
6、最后焊接電解電容，電解電容要注意極性，電路板上符號的陰影部分為負極，焊好后在插針上裝上跳線帽，到這里負反饋放大電路套件就焊接好了
-
