多級音頻放大器電路電子制作套件/散件
商品貨號：001064401
商品品牌：三彩
銷 售 價：￥5.00 （不含配送費用）
商品評分：9
類型：
- 印刷板+散件
- 成品板
您已選擇：
我要購買： 套（限購 482 套)
搭配商品
-
2節5號電池盒 帶開關 引出線 電池蓋銷售價：￥3.40
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
一、電路說明：
多級放大器電路是把若干個單管放大電路串接起來，把信號經過多級放大，達到所需要的輸出要求。
本電路由Q1、Q2、Q3組成三級音頻放大電路，級與級之間采用電容耦合方式連接。前兩級是一種具有電壓負反饋的偏置電路，能起到穩定工作點的作用。MIC是駐極體話筒，微弱的聲音信號由話筒變成電信號，經過音頻放大電路的多級放大，最后由耳機插座X2輸出，輸出的信號由外接的耳機或揚聲器發出聲音。
電路組裝好后，外接3V直流電源（可以使用兩節1.5V電池供電），對著駐極體話筒說話，耳機里能聽到宏亮的聲音，可以當做助記器使用，效果很好。

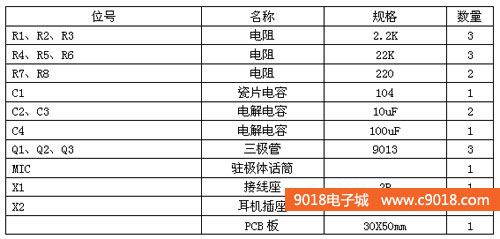

二、元件清單

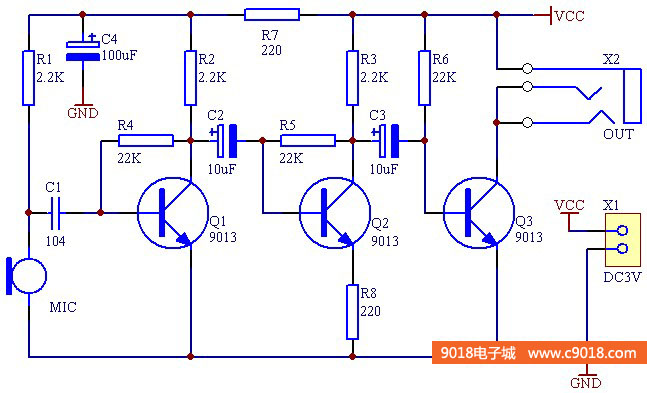

三、電路原理圖

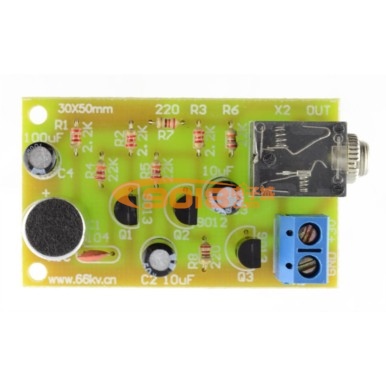

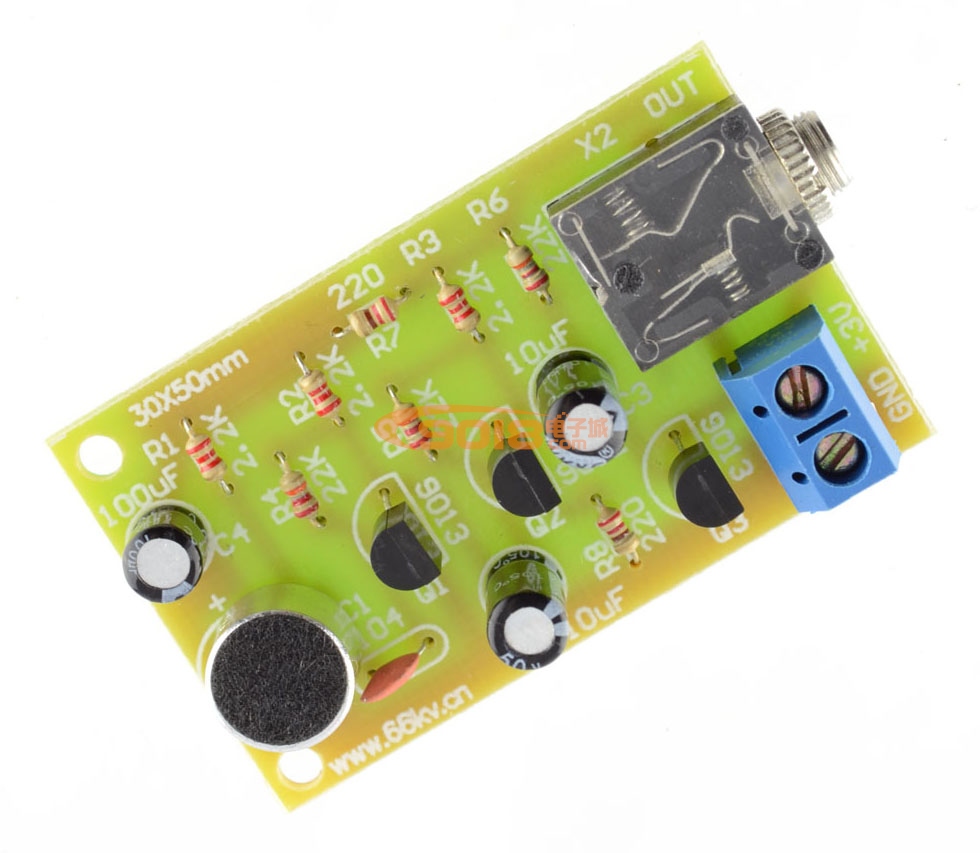

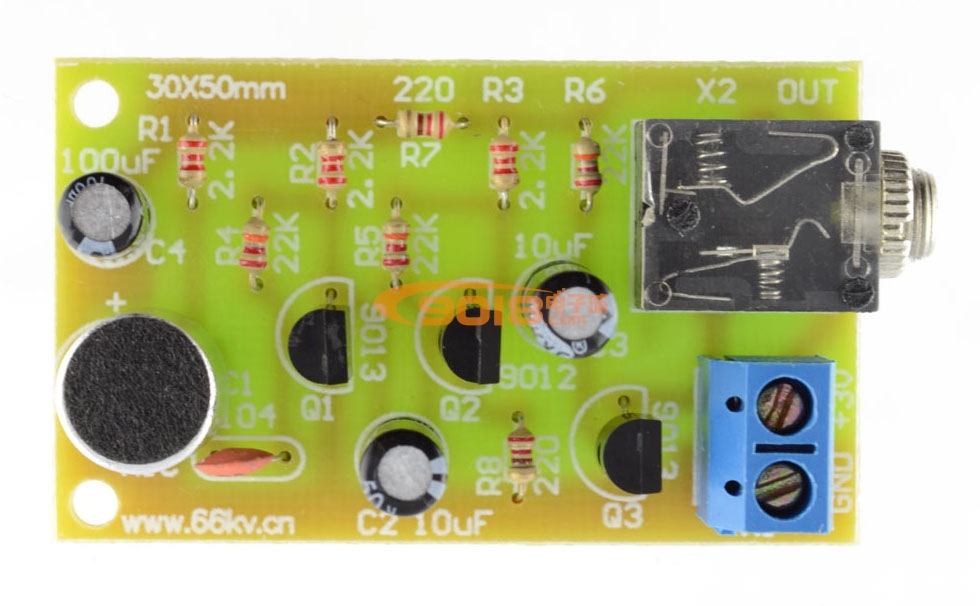

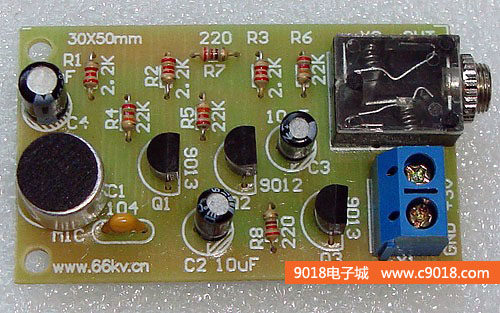

四、焊接好的成品圖
以下內容為：多級放大器套件焊接過程

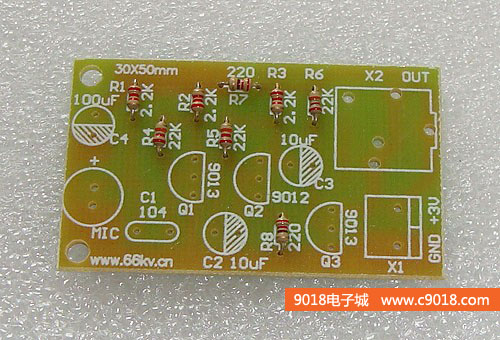

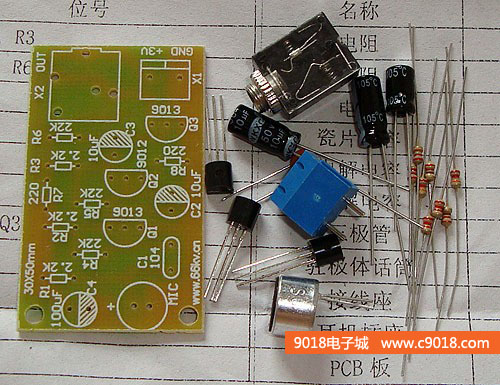

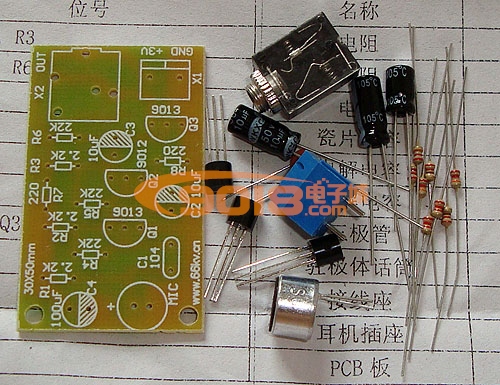

1、根據元件清單檢查元件數量，確認無誤后方可焊接

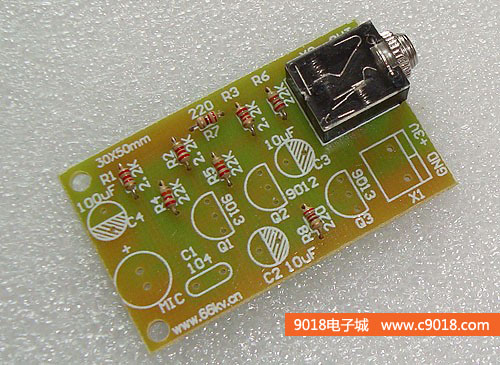

2、焊接電阻
3、焊接耳機插座，并把耳機插座的螺帽上好，以防丟失
4、焊接電解電容和瓷片電容，電路板上電解電容符號的陰影部分為負極，安裝時要注意

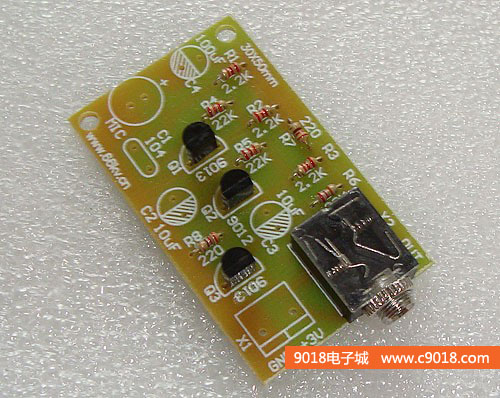

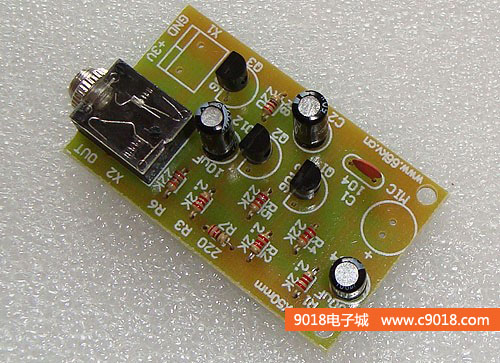

5、焊接三極管

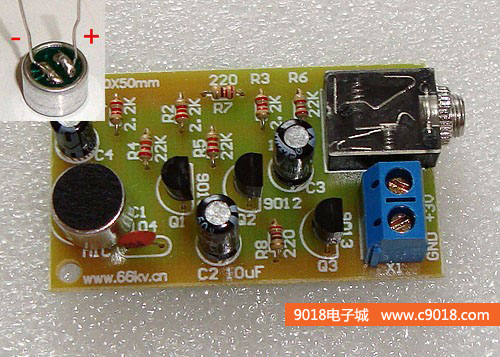

6、焊接駐極體話筒和電源接線座，駐極體話筒有正負極之分，安裝時別弄錯了

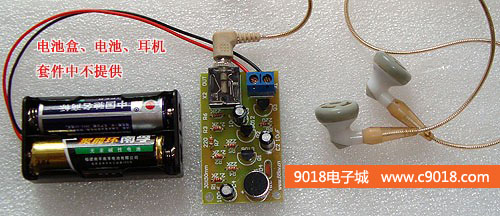

7、到這里多級放大器套件就焊好了。裝上電源和耳機進行測試，對著駐極體話筒說話，耳機里能聽到宏亮的聲音
