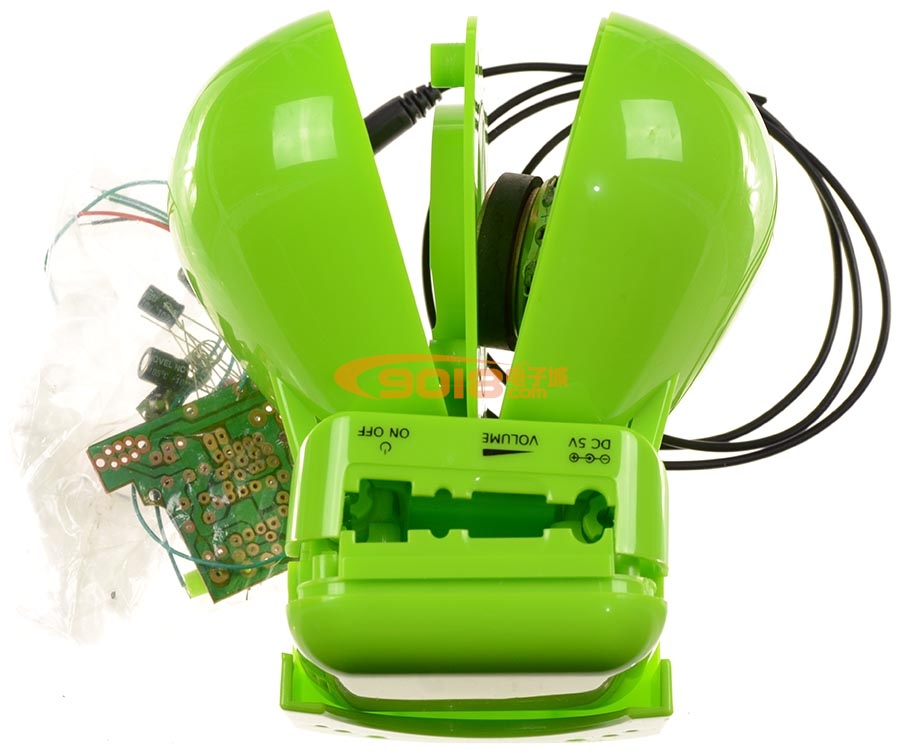

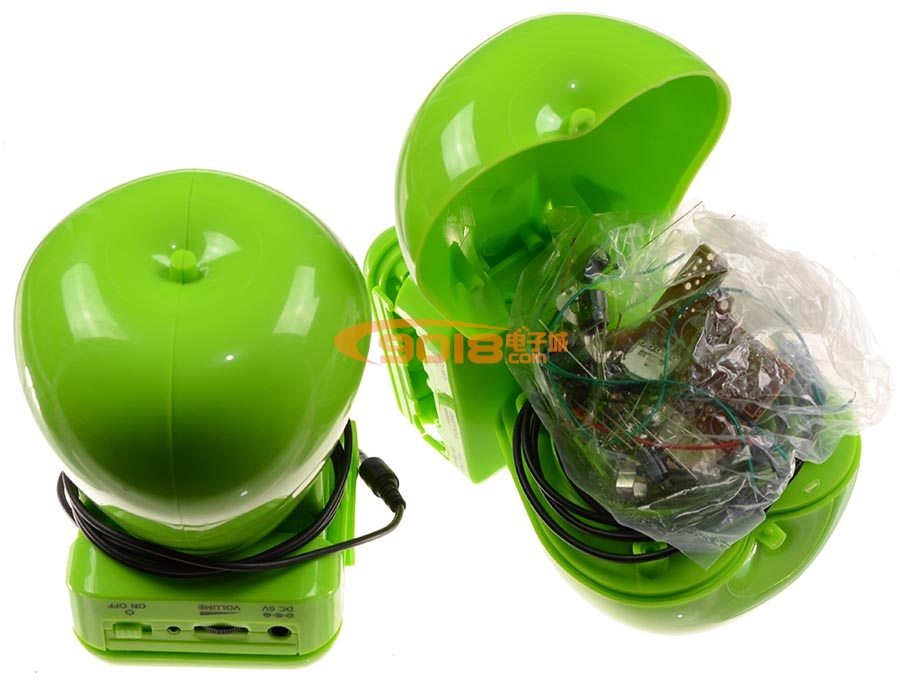

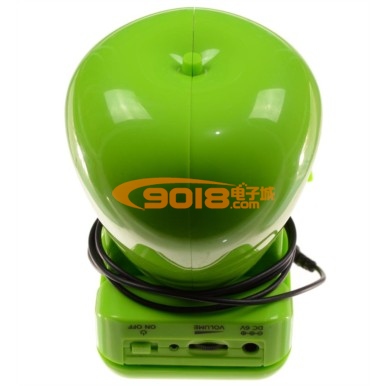

恒興牌HX-2822型蘋果形小音箱實驗教學電子制作套件/散件
商品貨號：001006801
商品品牌：恒興
銷 售 價：￥22.00 （不含配送費用）
商品評分：8
類型：

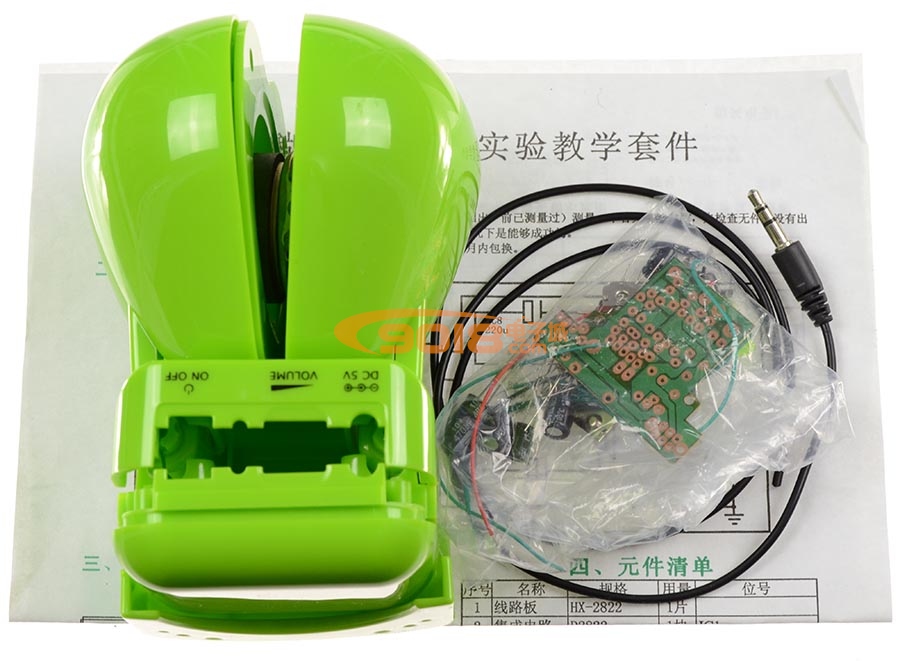

- 機盒+印刷板+散件
您已選擇：
我要購買： 套（限購 630 套)
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
本套件配有足球外形和蘋果外形兩種，本品為蘋果外形的，需要足球請點擊以下地址：
足球型音箱套件：http://www.298630.com/product/detail-12985.html
以下內容為：足球、蘋果形小音箱套件焊接過程

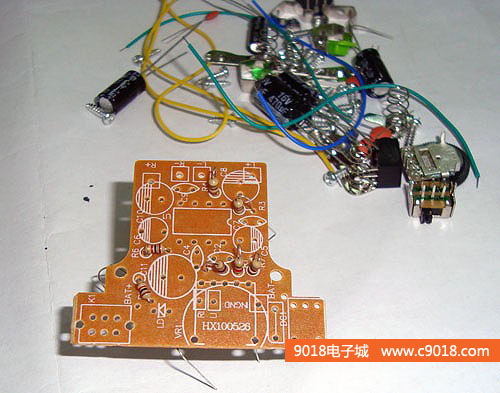

1、首先先焊接電阻原件

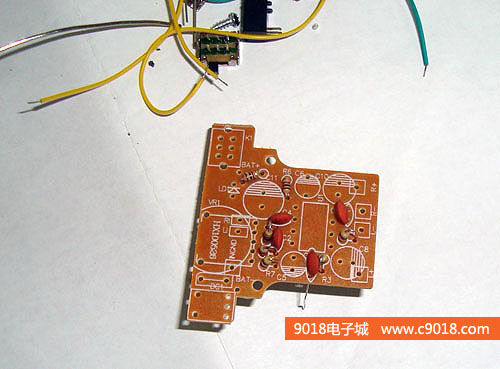

2、再焊接瓷片電容

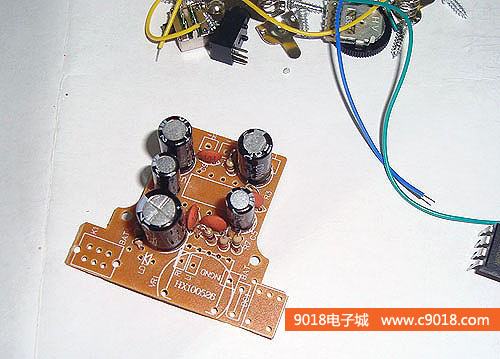

3、第三部焊接電解電容，電解電容要注意極性

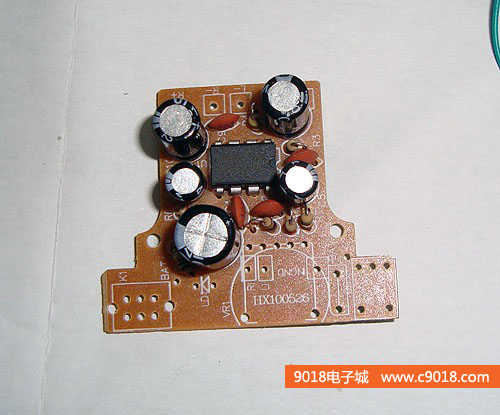

4、第四步焊接2822集成電路，注意引腳排列，不要裝反了，焊接時間也不宜過長，以免集成電路過熱損壞
5、依次焊接電源開關、音量電位器、電源插座

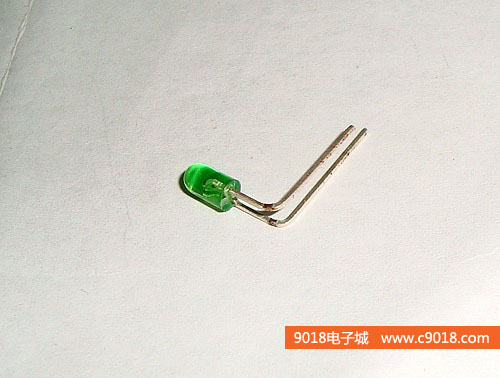

6、焊接LED時要注意先把LED折彎，再進行焊接，折彎方法見圖，同時要注意LED的極性

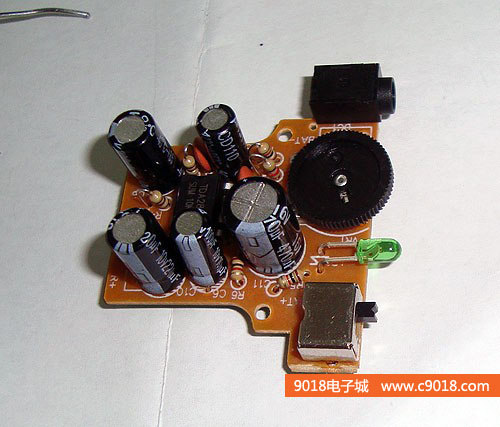

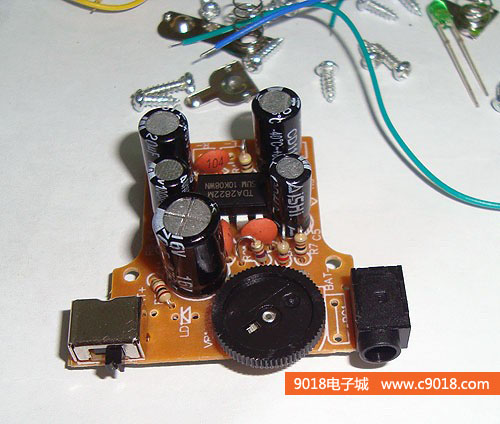

7、電路板上的原件全部焊接完成，再檢查一下有沒有焊錯的地方，如無錯誤再進行下一步

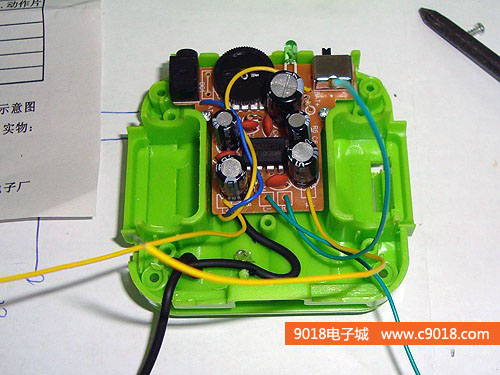

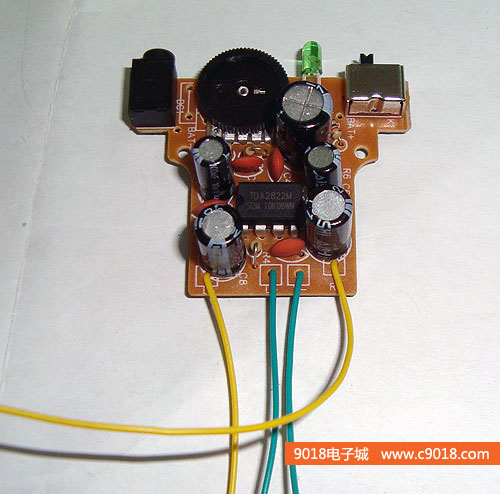

8、把四根喇叭線焊在電路板上

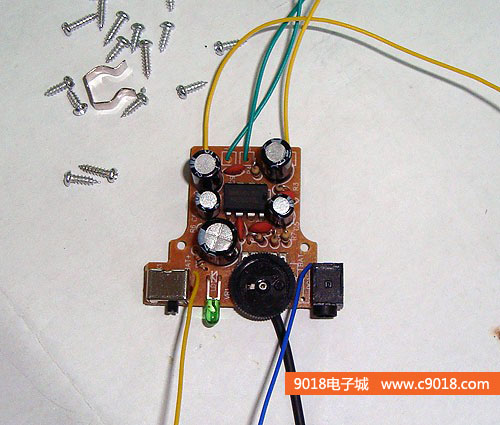

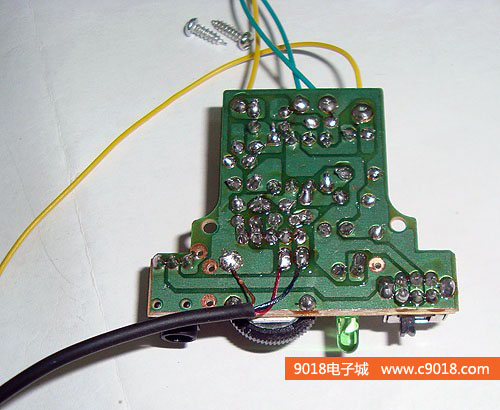

9、再焊上信號輸入線，金色的焊在公共端上，紅色和藍色線分別接在兩個聲道的輸入端

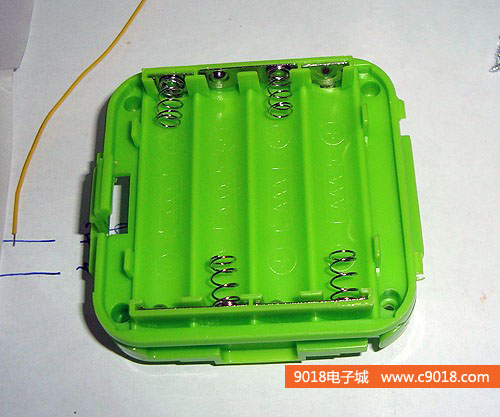

10、把電池座的彈簧按如圖所示裝在電池座上

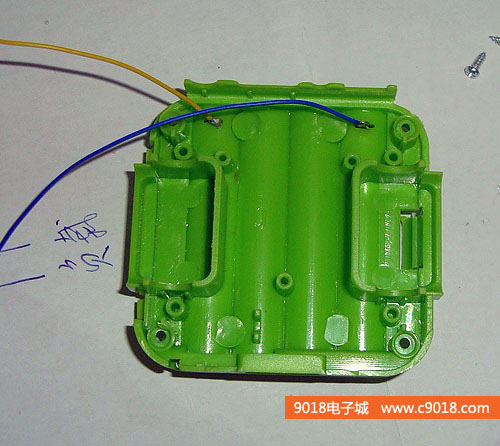

11、反過來，焊上兩根線
12、根據電源極性把這兩根線分別焊在電源輸入的正端和負端

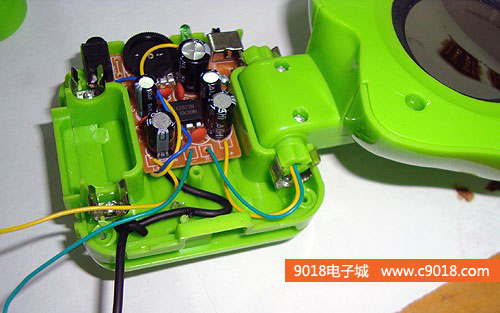

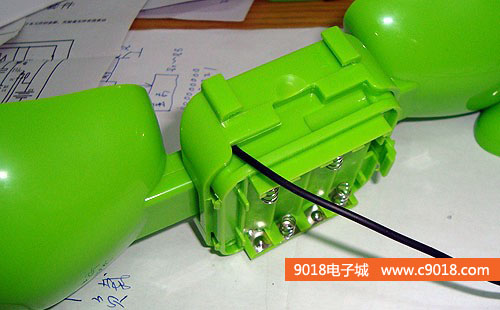

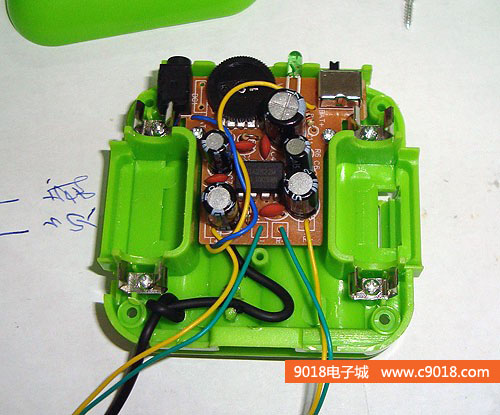

13、把電路板裝在殼體上，上好螺絲
14、裝上這四個彈簧片

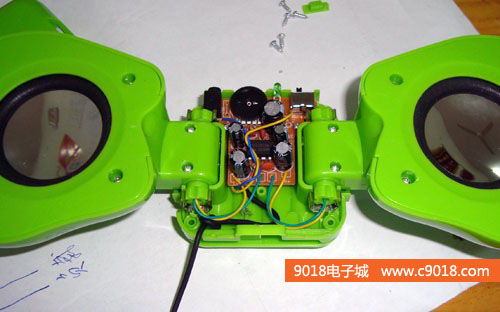

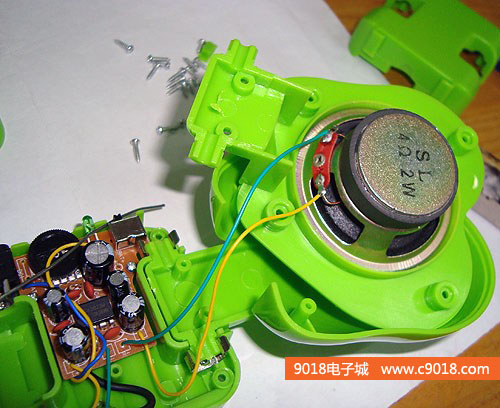

15、裝喇叭和音箱，喇叭裝在音箱上用膠粘牢，再焊上喇叭線
16、扣好音箱

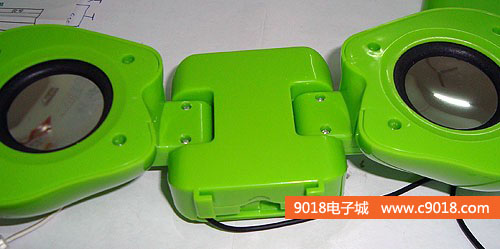

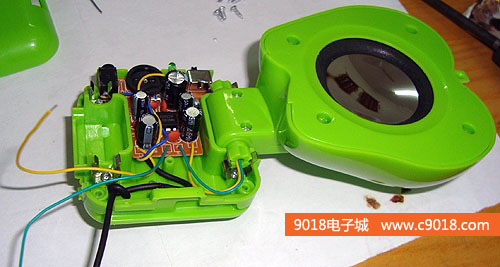

17、右側音箱裝好了，再裝左側的
18、左側的音箱安裝方法同右側
19、扣上前蓋，上好螺絲

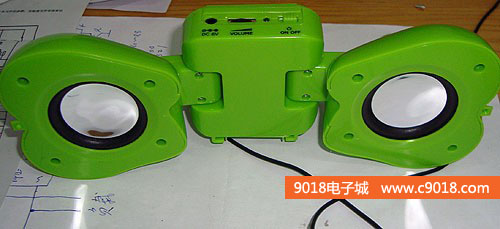

20、這樣音箱就做好了

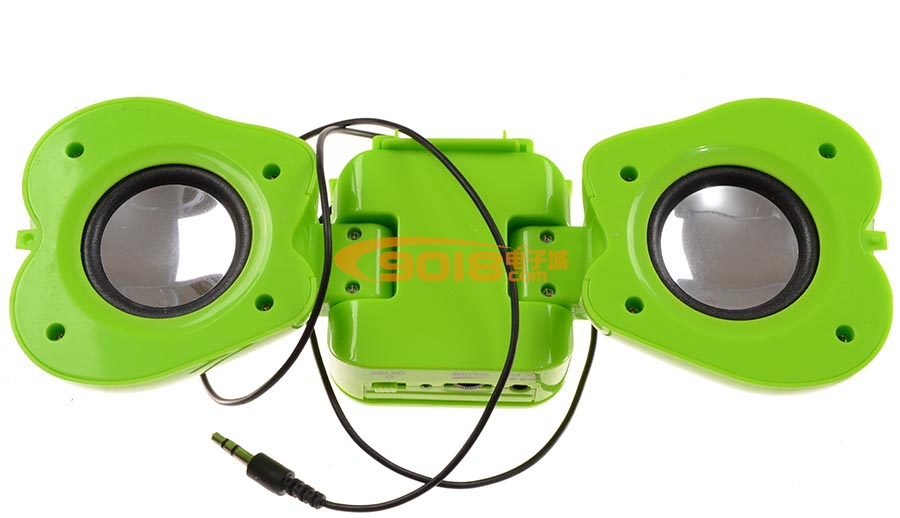

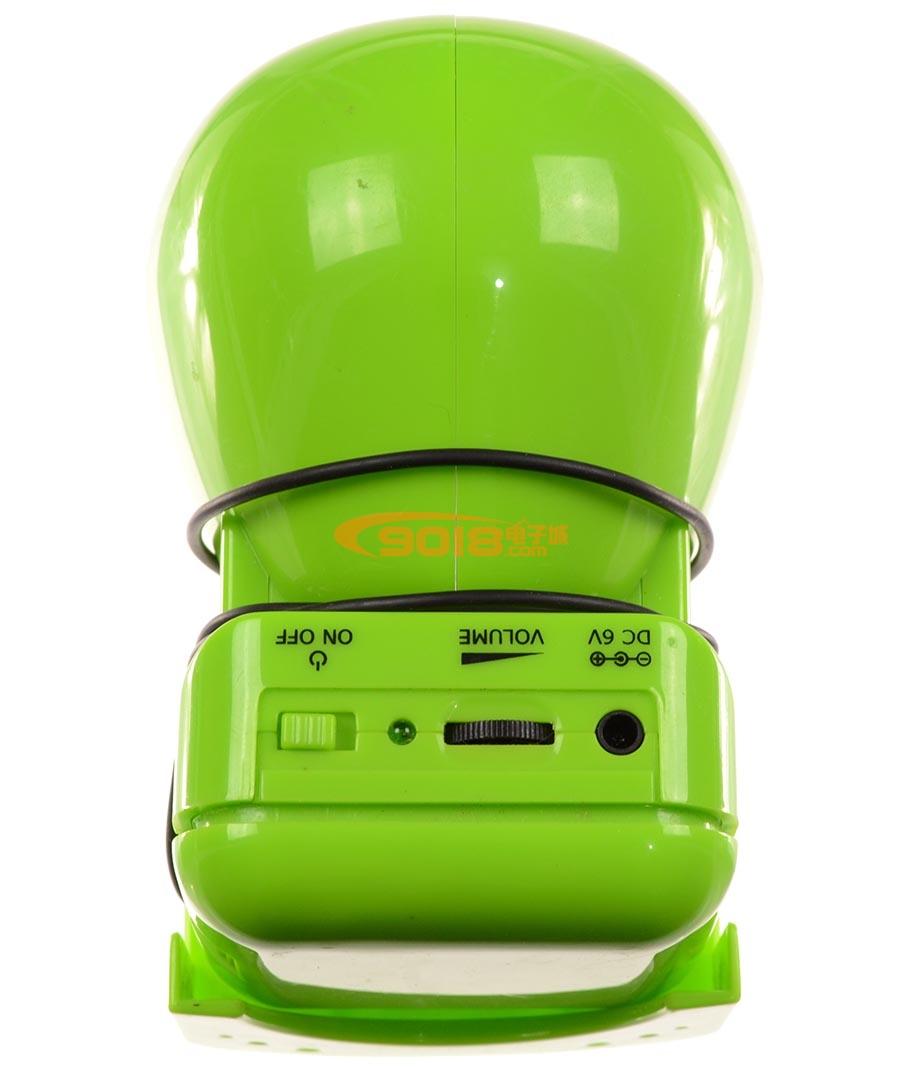

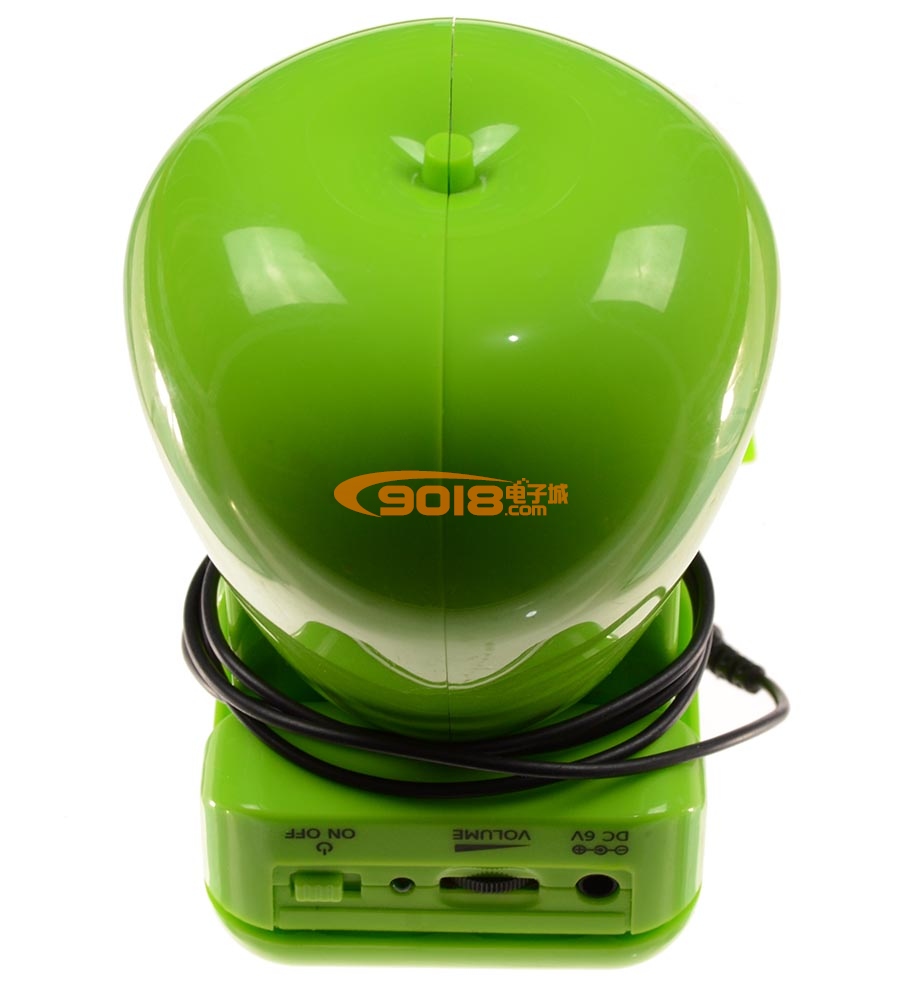

21、做好后的效果
