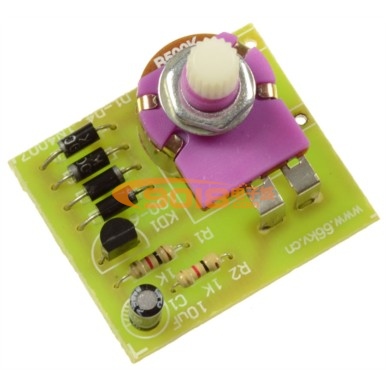

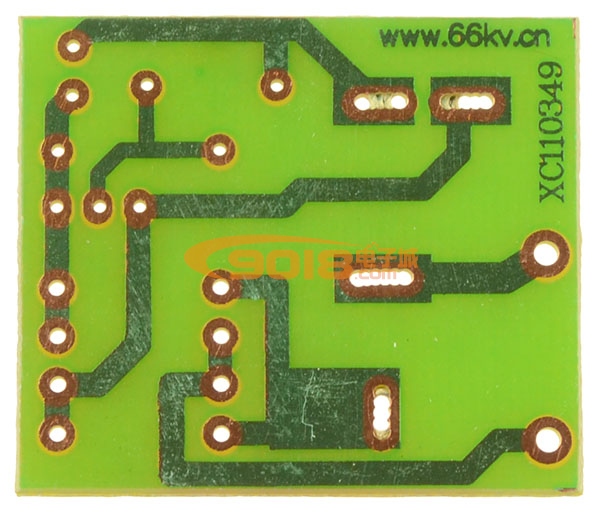

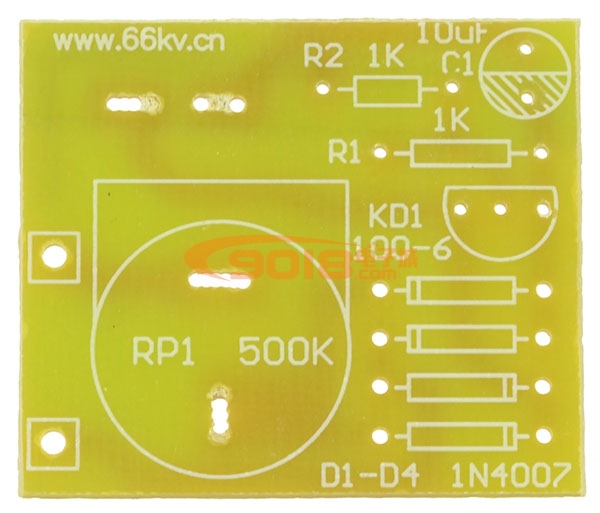

可控硅電燈調光器/臺燈調光板/調光燈開關電路電子制作套件/散件
商品貨號：001010001
商品品牌：三彩
銷 售 價：￥3.00 （不含配送費用）
商品評分：10
類型：
- 印刷板+散件
您已選擇：
我要購買： 套（限購 86 套)
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
一、 電路說明：
電路中，由電源插頭XP、燈泡EL、電源開關S、整流管D1～D4、單相可控硅KD1與電源構成主電路；由電位器RP1、電容C1、電阻R1與R2構成觸發電路。將XP插入市電插座，閉合S，接通220V交流電源，D1～D4全橋整流得到脈動直流電壓加至RP1，調節RP1的阻值，就能改變C1的充／放電時間常數，即改變KD1控制觸發角，從而改變KD1的導通程度，使EL獲得0～220V電壓。RP1的阻值調得越大，則EL越暗，反之越亮，達到無級調光的目的。
二、電路參數：
工作電壓：～220V
電路負載：15—40W白熾燈

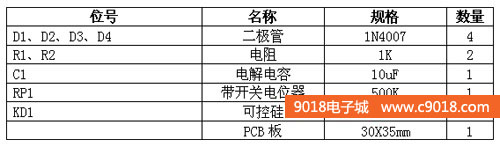

三、元件清單：

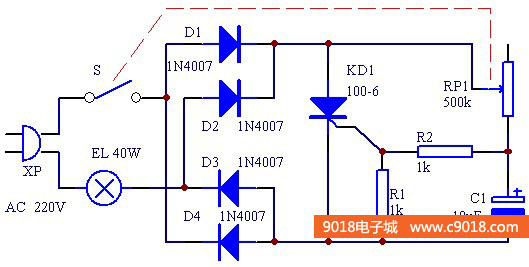

四、電路原理圖：

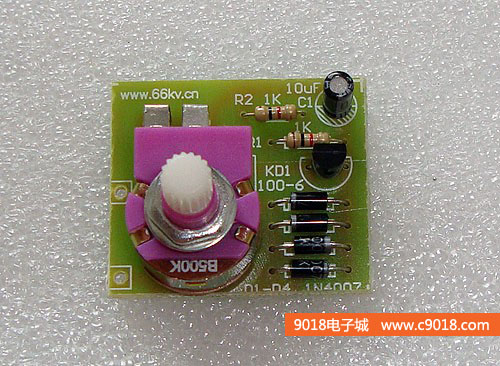

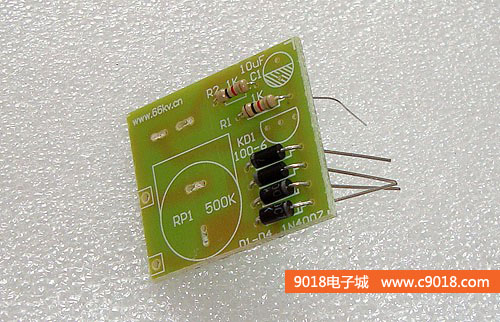

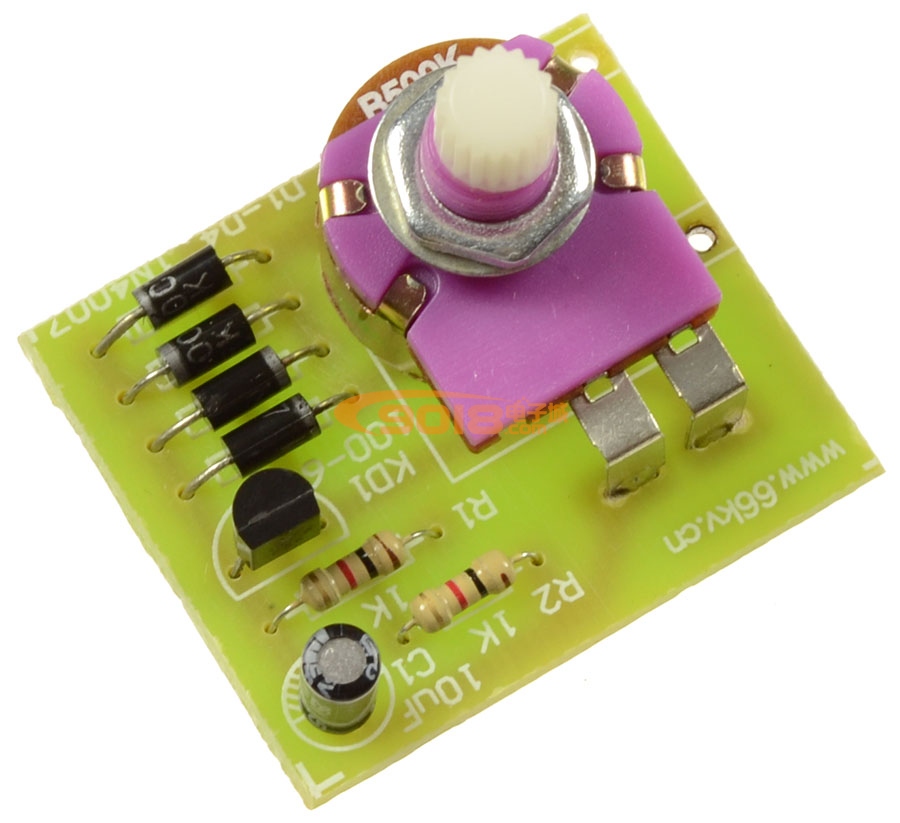

五、焊接好的成品圖：
以下內容為：調光開關套件焊接過程

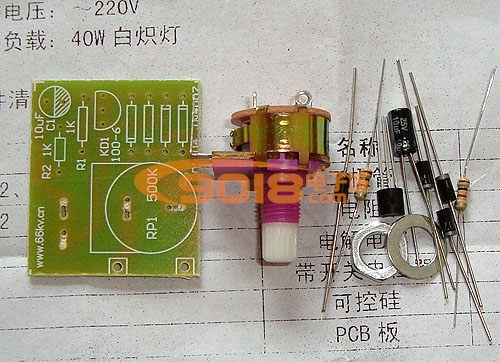

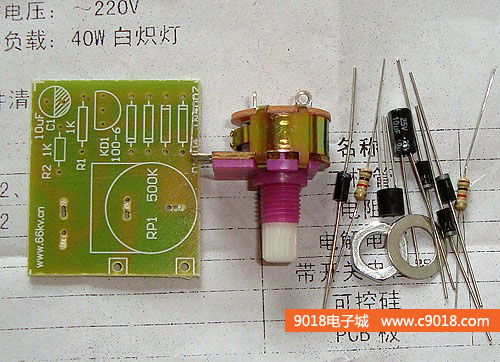

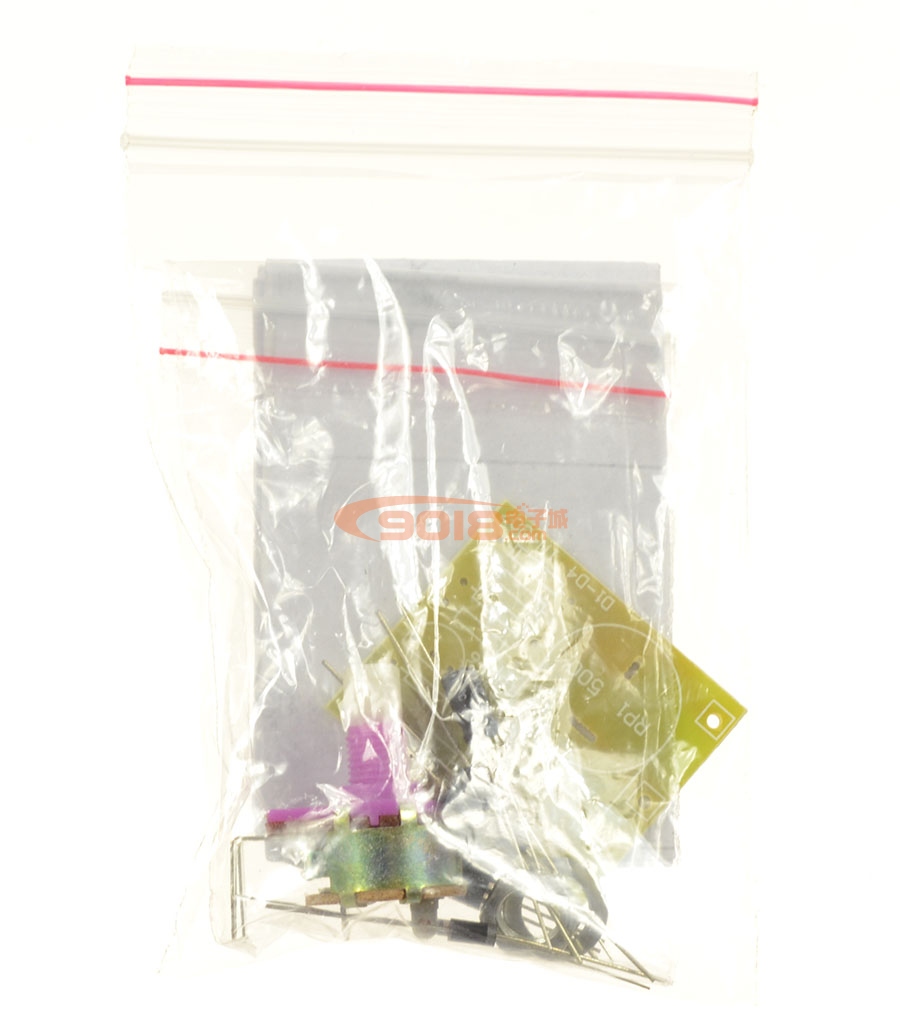

1、檢查調光開關套件的元件，這個套件元件較少，很好檢查
2、先焊接電阻和二級管，二極管要看清極性，別裝反了

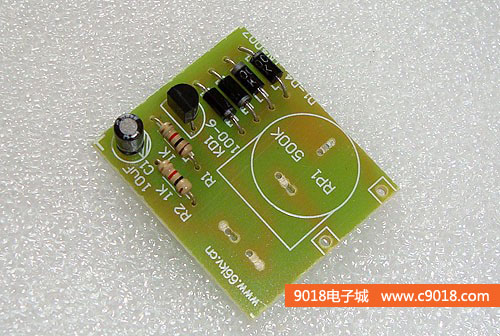

3、再焊接調光開關套件的電解電容和可控硅，電解電容符號的陰影為負極
4、最后焊接電位器，這個套件采用的是高質量500K帶開關的電位器，成本價比市場上賣的整套套件或成品還高，所以一分價錢一分貨，不要只圖便宜

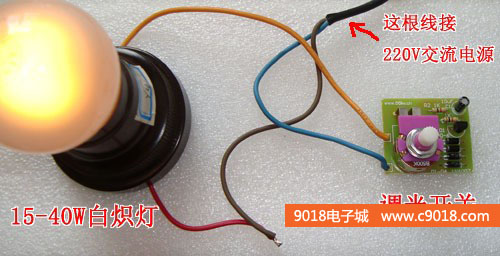

5、通電試驗，接上220V交流電源和40W的白熾燈，調光開關和白熾燈是串聯的，通電后調節電位器的旋鈕，燈泡的亮度就會有相應的變化
